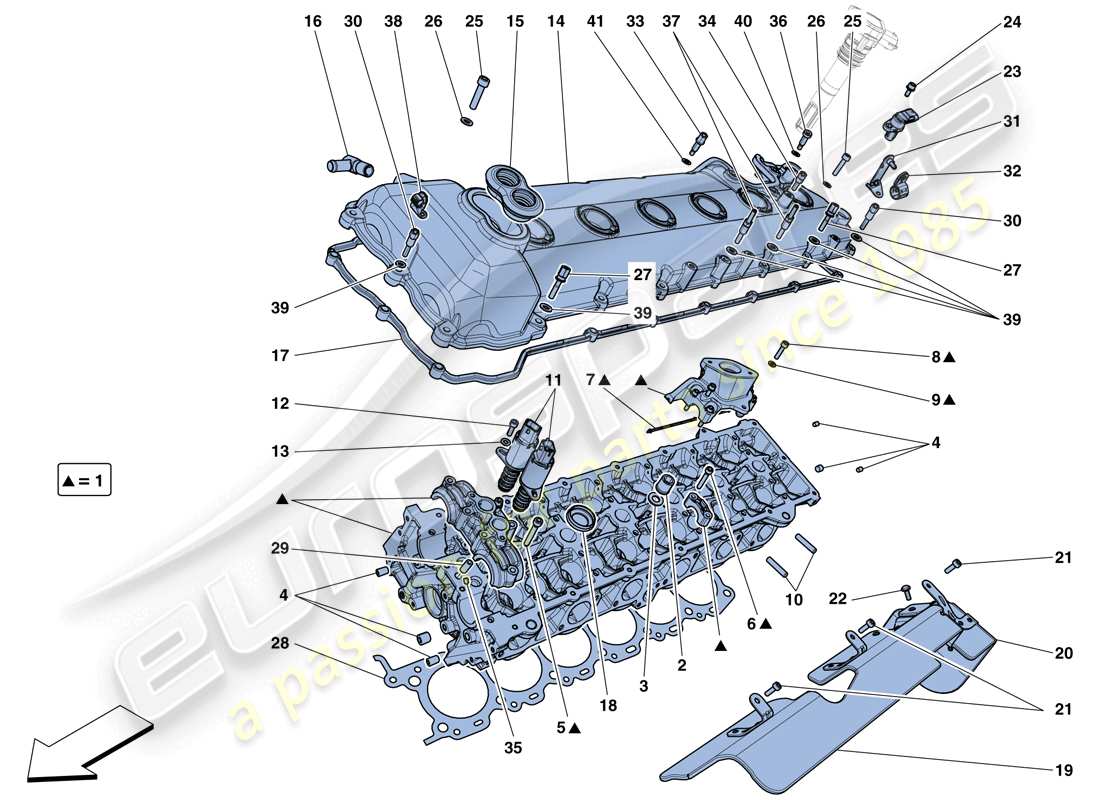

0004 - CULASSE GAUCHE
Ferrari F12 TDF (Europe) LEFT HAND CYLINDER HEAD Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 316214

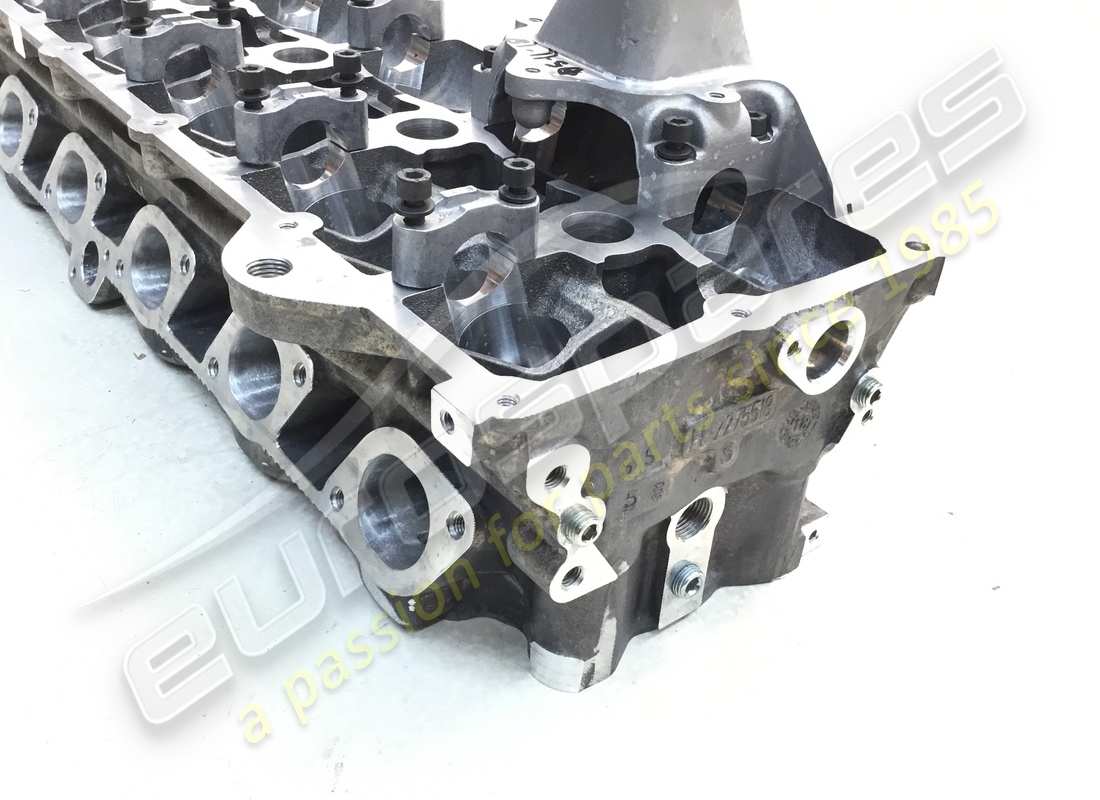

TÊTE GAUCHE
depuis £2 423,59
depuis £2 423,59
# 002
MPN: 183524
NOIX
depuis £1,03
depuis £1,03
# 003
MPN: 151117
Rondelle
depuis £0,32
depuis £0,32
# 004
MPN: 10275501
BOUCHON FILETÉ
-M12 X 11-
depuis £0,60
depuis £0,60
# 004
MPN: 127635
BOUCHON FILETÉ
-M18 X 11 X 1.5- -Couvercle du trou d'inspection-
depuis £1,51
depuis £1,51
Cette pièce remplace le numéro de pièce 183447
# 004
MPN: 127635
BOUCHON FILETÉ
-M18 X 11 X 1.5- -Pour le couvercle de l'orifice d'eau arrière-
depuis £1,51
depuis £1,51
Cette pièce remplace le numéro de pièce 183447
# 004
MPN: 199760
BOUCHON FILETÉ
-D. 6 X 1-
depuis £0,52
depuis £0,52
# 005
MPN: 243720
VIS
-M6 X 40-
depuis £0,47
depuis £0,47
# 005
MPN: 243721
VIS AVEC Rondelle
-M6 X 45-
depuis £0,47
depuis £0,47
# 006
MPN: 243719
VIS AVEC Rondelle
-M6 X 35-
depuis £0,47
depuis £0,47
# 007
MPN: 239614
joint
-Livré également avec un jeu de joints moteur-
depuis £3,76
depuis £3,76
# 008
MPN: 239502
VIS
-M6 X 25-
depuis £0,54
depuis £0,54
# 008
MPN: 243719
VIS AVEC Rondelle
-M6 X 35-
depuis £0,53
depuis £0,53
# 009
MPN: 11197774
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 010
MPN: 211641
GOUJON
-M8 X 16- -Longueur de l'arbre 24 mm-
depuis £0,55
depuis £0,55
# 011
MPN: 296017
SOUPAPE DE RÉGULATION DE PRESSION D'HUILE
depuis £105,50
depuis £105,50
Cette pièce remplace le numéro de pièce 269227 - et 3 plus. Cliquez pour voir les détails
# 012
MPN: 14304221
VIS
-M5 X 16-
depuis £0,54
depuis £0,54
# 013
MPN: 11181574
Rondelle
depuis £0,47
depuis £0,47
# 014
MPN: 317787
COUVERCLE CULASSE GAUCHE
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 014
MPN: 816000
COUVERCLE CULASSE GAUCHE
-Applicable après épuisement de 317787-
depuis £672,82
depuis £672,82
Cette pièce remplace le numéro de pièce 317787
# 015
MPN: 229353
JOINT D'ÉLECTROVANNE
-Livré également avec un jeu de joints moteur-
depuis £10,37
depuis £10,37
# 016
MPN: 271521
CONNECTEUR
depuis £3,76
depuis £3,76
# 017
MPN: 243802
JOINT DE COUVERCLE DE CULASSE GAUCHE
-Livré également avec un jeu de joints moteur-
depuis £47,93
depuis £47,93
# 018
MPN: 223982
JOINT DE TUBE DE BOUGIE
-Livré également avec un jeu de joints moteur-
depuis £1,48
depuis £1,48
# 019
MPN: 293214
BOUCLIER THERMIQUE DE TÊTE AVANT GAUCHE
depuis £92,50
depuis £92,50
# 020
MPN: 293215
BOUCLIER THERMIQUE DE TÊTE ARRIÈRE GAUCHE
depuis £185,02
depuis £185,02
# 021
MPN: 233600
VIS
-M6 X 12-
depuis £0,53
depuis £0,53
# 022
MPN: 11625524
VIS
depuis £0,47
depuis £0,47
# 023
MPN: 224573
CAPTEUR DE TEMPS
depuis £11,41
depuis £11,41
# 024
MPN: 231616
VIS
-M6 X 14-
depuis £0,53
depuis £0,53
# 025
MPN: 157218
VIS
-M6 X 25-
depuis £0,48
depuis £0,48
# 026
MPN: 11197774
Rondelle
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 027
MPN: 214412
GOUJON
depuis £7,48
depuis £7,48
# 028
MPN: 243804
JOINT DE CULASSE-CARTER GAUCHE
-Livré également avec un jeu de joints moteur- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 028
MPN: 324014
JOINT DE CULASSE-CARTER GAUCHE
-Livré également avec un jeu de joints moteur- -Applicable après épuisement de 243804-
depuis £159,79
depuis £159,79
Cette pièce remplace le numéro de pièce 243804
# 029
MPN: 200458
CLAPET ANTI-RETOUR
depuis £5,47
depuis £5,47
# 030
MPN: 208765
GOUJON
depuis £3,39
depuis £3,39
# 031
MPN: 324096
SUPPORT DE FIXATION DE CÂBLE
depuis £10,08
depuis £10,08
# 032
MPN: 244221
AGRAFE
depuis £2,72
depuis £2,72
# 033
MPN: 322682
Goujon calibré
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 033
MPN: 333779
Goujon calibré
-Applicable après épuisement de 322682-
depuis £9,43
depuis £9,43
Cette pièce remplace le numéro de pièce 322682
# 034
MPN: 233513
GOUJON
-N'est plus fourni-
# 035
MPN: 256827
VIS À VIS
depuis £3,26
depuis £3,26
# 036
MPN: 293278
VIS
-M6 X 1-
depuis £7,99
depuis £7,99
Cette pièce remplace le numéro de pièce 284200
# 037
MPN: 269228
GOUJON
depuis £3,66
depuis £3,66
# 038
MPN: 327089
COMPL. SUPPORT DE FIXATION CÂBLE D'INJECTION
depuis £10,37
depuis £10,37
# 039
MPN: 11197774
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 040
MPN: 11198074
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 11198071 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 041
MPN: 14499424
Rondelle
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 14499401 que nous avons en stock
-part-diagram-0005.webp "FERRARI F12 TDF (EUROPE) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI F12 TDF (EUROPE) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI F12 TDF (EUROPE) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI F12 TDF (EUROPE) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI F12 TDF (EUROPE) RÉSERVOIR DE CARBURANT, POMPES ET TUYAUX DU SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI F12 TDF (EUROPE) RÉSERVOIR DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI F12 TDF (EUROPE) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI F12 TDF (EUROPE) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI F12 TDF (EUROPE) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI F12 TDF (EUROPE) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI F12 TDF (EUROPE) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI F12 TDF (EUROPE) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI F12 TDF (EUROPE) SYSTÈME DE LUBRIFICATION : RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI F12 TDF (EUROPE) REFROIDISSEMENT - POMPE À HUILE SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI F12 TDF (EUROPE) REFROIDISSEMENT - RÉSERVOIR COLLECTEUR ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI F12 TDF (EUROPE) REFROIDISSEMENT - RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI F12 TDF (EUROPE) BOÎTIER DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI F12 TDF (EUROPE) TUYAU DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI F12 TDF (EUROPE) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI F12 TDF (EUROPE) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI F12 TDF (EUROPE) KIT DE RÉPARATION BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI F12 TDF (EUROPE) SYSTÈME DE SERVO-FREIN SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI F12 TDF (EUROPE) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI F12 TDF (EUROPE) ETRIERS DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI F12 TDF (EUROPE) ETRIERS DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI F12 TDF (EUROPE) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI F12 TDF (EUROPE) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI F12 TDF (EUROPE) POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI F12 TDF (EUROPE) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI F12 TDF (EUROPE) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI F12 TDF (EUROPE) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI F12 TDF (EUROPE) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI F12 TDF (EUROPE) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI F12 TDF (EUROPE) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI F12 TDF (EUROPE) SYSTÈME DE LEVAGE DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI F12 TDF (EUROPE) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI F12 TDF (EUROPE) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI F12 TDF (EUROPE) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI F12 TDF (EUROPE) SYSTÈME AC - EAU ET FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI F12 TDF (EUROPE) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI F12 TDF (EUROPE) CONDUITS D'AIR POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI F12 TDF (EUROPE) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI F12 TDF (EUROPE) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI F12 TDF (EUROPE) SERRE SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI F12 TDF (EUROPE) STRUCTURES ET ÉLÉMENTS, AVANT DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI F12 TDF (EUROPE) STRUCTURES ET ÉLÉMENTS, CENTRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI F12 TDF (EUROPE) STRUCTURES ET ÉLÉMENTS, ARRIÈRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI F12 TDF (EUROPE) ACHEVEMENT DU CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI F12 TDF (EUROPE) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI F12 TDF (EUROPE) ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI F12 TDF (EUROPE) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI F12 TDF (EUROPE) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI F12 TDF (EUROPE) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI F12 TDF (EUROPE) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI F12 TDF (EUROPE) COUVERCLE ARRIÈRE ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI F12 TDF (EUROPE) TRAPPE DE REMPLISSAGE DE CARBURANT ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI F12 TDF (EUROPE) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI F12 TDF (EUROPE) PORTES - MÉCANISMES D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI F12 TDF (EUROPE) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI F12 TDF (EUROPE) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI F12 TDF (EUROPE) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI F12 TDF (EUROPE) AÉRO ACTIF ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI F12 TDF (EUROPE) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI F12 TDF (EUROPE) SIÈGE DE COURSE SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI F12 TDF (EUROPE) GARNITURE INTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI F12 TDF (EUROPE) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI F12 TDF (EUROPE) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI F12 TDF (EUROPE) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI F12 TDF (EUROPE) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI F12 TDF (EUROPE) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI F12 TDF (EUROPE) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI F12 TDF (EUROPE) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI F12 TDF (EUROPE) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI F12 TDF (EUROPE) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI F12 TDF (EUROPE) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI F12 TDF (EUROPE) CALCULATEURS DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI F12 TDF (EUROPE) SYSTÈME ANTI-VOL SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI F12 TDF (EUROPE) SYSTÈME D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI F12 TDF (EUROPE) SYSTÈME DE HAUT-PARLEURS AUDIO SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI F12 TDF (EUROPE) TÉLÉMÉTRIE SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI F12 TDF (EUROPE) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI F12 TDF (EUROPE) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI F12 TDF (EUROPE) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI F12 TDF (EUROPE) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI F12 TDF (EUROPE) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI F12 TDF (EUROPE) CULASSE DROITE SCHÉMA DES PIÈCES")
