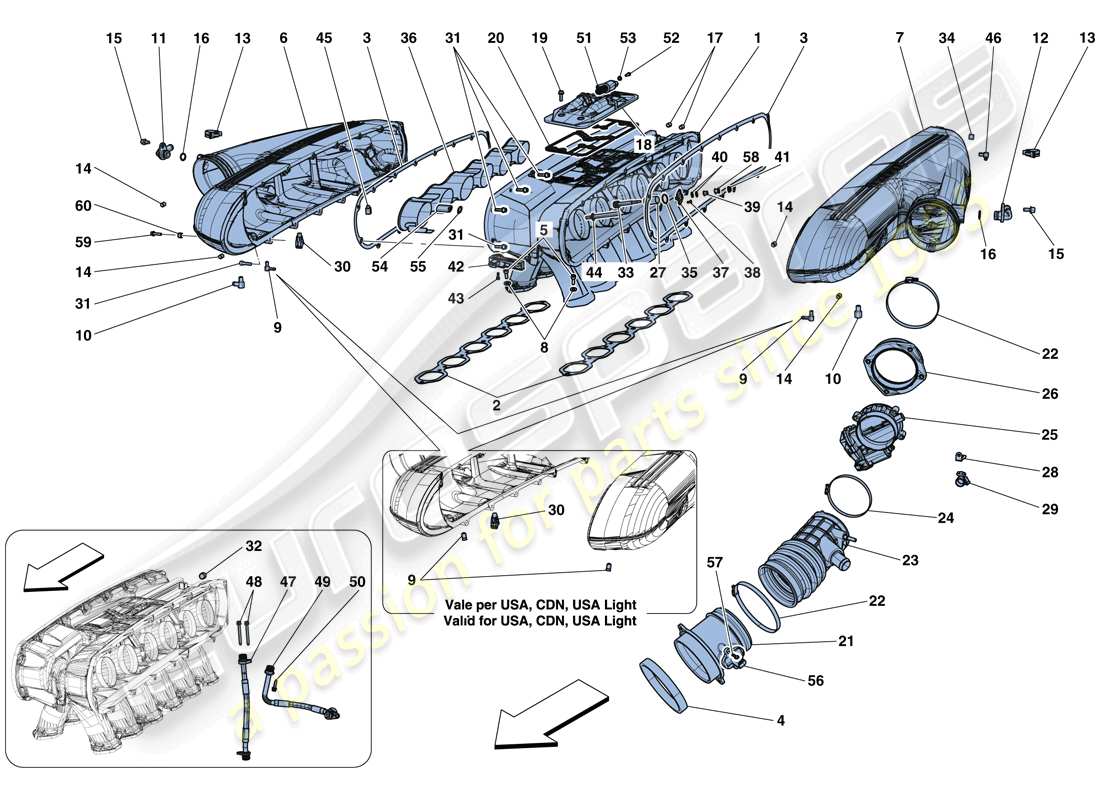

0012 - COLLECTEUR D'ADMISSION
Ferrari F12 TDF (Europe) INTAKE MANIFOLD Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 323327
COLLECTEUR D'ADMISSION
-Applicable jusqu'au moteur n° 357904- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 001
MPN: 752419
COLLECTEUR D'ADMISSION
-Applicable à partir du moteur n° 357905- -Applicable après épuisement de 323327-
depuis £4 704,78
depuis £4 704,78
Cette pièce remplace le numéro de pièce 323327
# 002
MPN: 316503
joint
-Livré également avec un jeu de joints moteur-
depuis £11,77
depuis £11,77
Cette pièce remplace le numéro de pièce 289568
# 003
MPN: 313877
joint
-Livré également avec un jeu de joints moteur- -Applicable jusqu'à épuisement-
depuis £107,10
depuis £107,10
# 003
MPN: 326439
JOINT DROIT
-Livré également avec un jeu de joints moteur- -Applicable après épuisement de 313877-
Remplacement
Remplacement
# 003
MPN: 326440
JOINT GAUCHE
-Livré également avec un jeu de joints moteur- -Applicable après épuisement de 313877-
Remplacement
Remplacement
# 004
MPN: 327132
MOUSSE ADHÉSIVE
depuis £14,28
depuis £14,28
# 005
MPN: 14305574
VIS
-M6 X 30-
depuis £0,50
depuis £0,50
# 006
MPN: 322951
PLÉNUM D'ADMISSION DROIT
-Applicable jusqu'au moteur n° 342394-
depuis £1 983,17
depuis £1 983,17
# 006
MPN: 327758
PLÉNUM D'ADMISSION DROIT
-Applicable à partir du moteur n° 342395 jusqu'au moteur n° 357904- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 006
MPN: 771303
PLÉNUM D'ADMISSION DROIT
-Applicable à partir du moteur n° 357905- -Applicable après épuisement de 327758- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 327758
# 006
MPN: 816126
PLÉNUM D'ADMISSION DROIT
-Applicable à partir du moteur n° 357905- -Applicable après épuisement de 771303-
Cette pièce remplace le numéro de pièce 771303
# 007
MPN: 322952
PLÉNUM D'ADMISSION GAUCHE
-Applicable jusqu'au moteur n° 342394-
depuis £1 983,17
depuis £1 983,17
# 007
MPN: 327759
PLÉNUM D'ADMISSION GAUCHE
-Applicable à partir du moteur n° 342395 jusqu'au moteur n° 357904- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 007
MPN: 771304
PLÉNUM D'ADMISSION GAUCHE
-Applicable à partir du moteur n° 357905- -Applicable après épuisement de 327759- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 327759
# 007
MPN: 816127
PLÉNUM D'ADMISSION GAUCHE
-Applicable à partir du moteur n° 357905- -Applicable après épuisement de 771304-
Cette pièce remplace le numéro de pièce 771304
# 008
MPN: 11197774
Rondelle
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 009
MPN: 219786
BOUCHON FILETÉ
-Applicable pour les USA, CDN, USA LIGHT-
depuis £9,14
depuis £9,14
# 009
MPN: 268875
CONNECTEUR
-Pas pour les USA, CDN, USA LIGHT-
depuis £21,70
depuis £21,70
# 010
MPN: 268877
CONNECTEUR
depuis £40,36
depuis £40,36
# 011
MPN: 243208
CONNECTEUR
-Sur plénum droit-
depuis £14,14
depuis £14,14
# 012
MPN: 243207
CONNECTEUR
-Sur le plénum gauche-
depuis £12,26
depuis £12,26
# 013
MPN: 198253
AGRAFE
depuis £2,05
depuis £2,05
# 014
MPN: 102725
CHEVILLE D'ALIGNEMENT
depuis £0,66
depuis £0,66
# 015
MPN: 231616
VIS
-M6 X 14-
depuis £0,53
depuis £0,53
# 016
MPN: 123475
joint
depuis £2,13
depuis £2,13
# 017
MPN: 282755
BOUCHON FILETÉ
depuis £1,20
depuis £1,20
# 018
MPN: 322755
COUVERCLE PORTE-ÉLECTROVANNE
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 018
MPN: 327501
COUVERCLE PORTE-ÉLECTROVANNE
-Applicable après épuisement de 322755- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 322755
# 018
MPN: 752491
COUVERCLE PORTE-ÉLECTROVANNE
-Applicable après épuisement de 327501-
depuis £434,14
depuis £434,14
Cette pièce remplace le numéro de pièce 327501
# 019
MPN: 323489
VIS
depuis £3,48
depuis £3,48
# 020
MPN: 313960
joint
depuis £40,36
depuis £40,36
# 021
MPN: 325485
CORPS DE DÉBITMÈTRE D'AIR
depuis £19,89
depuis £19,89
# 022
MPN: 260582
COLLIER À VIS
depuis £2,22
depuis £2,22
Cette pièce remplace le numéro de pièce 297908
# 023
MPN: 326182
COMPL. RACCORD DE TUYAU GAUCHE
-Pas pour les USA, CDN, USA LIGHT- -N'est plus fourni- -Remplacé par 333753-
Remplacement
Remplacement
# 023
MPN: 326183
COMPL. RACCORD DE TUYAU DROIT
-Pas pour les USA, CDN, USA LIGHT- -N'est plus fourni- -Remplacé par 333751-
Remplacement
Remplacement
# 023
MPN: 326185
COMPL. RACCORD DE TUYAU GAUCHE
-Applicable aux États-Unis, au Canada et aux États-Unis LIGHT- -N'est plus fourni- -Remplacé par 333749-
Remplacement
Remplacement
# 023
MPN: 326186
COMPL. RACCORD DE TUYAU DROIT
-Applicable aux États-Unis, au Canada et aux États-Unis LIGHT- -N'est plus fourni- -Remplacé par 333747-
Remplacement
Remplacement
# 023
MPN: 333747
COMPL. RACCORD DE TUYAU DROIT
-Applicable pour les USA, CDN, USA LIGHT-
depuis £169,87
depuis £169,87
Cette pièce remplace le numéro de pièce 326186
# 023
MPN: 333749
COMPL. RACCORD DE TUYAU GAUCHE
-Applicable pour les USA, CDN, USA LIGHT-
depuis £169,87
depuis £169,87
Cette pièce remplace le numéro de pièce 326185
# 023
MPN: 333751
COMPL. RACCORD DE TUYAU DROIT
-Pas pour les USA, CDN, USA LIGHT-
depuis £74,00
depuis £74,00
Cette pièce remplace le numéro de pièce 326183 - et 1 plus. Cliquez pour voir les détails
# 023
MPN: 333753
COMPL. RACCORD DE TUYAU GAUCHE
-Pas pour les USA, CDN, USA LIGHT-
depuis £74,00
depuis £74,00
Cette pièce remplace le numéro de pièce 326182 - et 1 plus. Cliquez pour voir les détails
# 024
MPN: 268661
COLLIER À VIS
depuis £2,27
depuis £2,27
# 025
MPN: 317212
CORPS DE PAPILLON MOTORISÉ
depuis £765,34
depuis £765,34
Cette pièce remplace le numéro de pièce 306470
# 026
MPN: 297627
ESPACEUR
-N'est plus fourni- -Remplacé par 316680-
depuis £327,99
depuis £327,99
# 026
MPN: 316680
ESPACEUR
depuis £55,50
depuis £55,50
# 027
MPN: 314498
MANCHON D'ACTIONNEUR
depuis £40,36
depuis £40,36
# 028
MPN: 179243
PLAQUE
-Côté gauche-
depuis £2,69
depuis £2,69
# 028
MPN: 268987
PLAQUE
-Côté droit- -Pas pour USA, CDN, USA LIGHT-
depuis £10,92
depuis £10,92
# 029
MPN: 178430
AGRAFE
depuis £0,53
depuis £0,53
# 030
MPN: 222072
AGRAFE
depuis £2,07
depuis £2,07
# 031
MPN: 323493
VIS
-M6 X 26 X 1- - Applicable jusqu'au moteur n° 342394-
depuis £0,59
depuis £0,59
# 031
MPN: 323493
VIS
-M6 X 26 X 1- - Applicable à partir du moteur n° 342395-
depuis £0,59
depuis £0,59
# 032
MPN: 164400
BOUCHON FILETÉ
depuis £2,14
depuis £2,14
Cette pièce remplace le numéro de pièce 194490
# 033
MPN: 314467
PISTON COMPLET
depuis £122,68
depuis £122,68
# 034
MPN: 102725
CHEVILLE D'ALIGNEMENT
depuis £0,66
depuis £0,66
# 035
MPN: 314350
JOINT TORIQUE
depuis £0,47
depuis £0,47
# 036
MPN: 323309
TROMPETTES D'ADMISSION CARBONE
depuis £1 863,74
depuis £1 863,74
# 037
MPN: 314468
COMPL. PRISE
depuis £151,38
depuis £151,38
# 038
MPN: 14440021
VIS
-M4 X 10-
depuis £0,48
depuis £0,48
# 039
MPN: 314702
BAGUE
-N'est plus fourni- -Remplacé par 325432-
Remplacement
Remplacement
# 039
MPN: 325432
BAGUE
depuis £3,76
depuis £3,76
Cette pièce remplace le numéro de pièce 314702
# 040
MPN: 314706
UNE Rondelle EN CAOUTCHOUC
-N'est plus fourni-
# 041
MPN: 14065921
NOIX
depuis £0,47
depuis £0,47
# 042
MPN: 313930
CAPTEUR DE POSITION
depuis £159,71
depuis £159,71
# 043
MPN: 14303024
VIS
-M4 X 12-
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 14303021 - et 1 plus. Cliquez pour voir les détails
# 044
MPN: 314351
TIGE DE GUIDAGE DE TROMPETTE D'ADMISSION
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 044
MPN: 330293
TIGE DE GUIDAGE DE TROMPETTE D'ADMISSION
-Applicable après épuisement de 314351-
depuis £81,57
depuis £81,57
Cette pièce remplace le numéro de pièce 314351
# 045
MPN: 199589
AGRAFE
depuis £0,91
depuis £0,91
# 046
MPN: 319271
CONNECTEUR
depuis £33,02
depuis £33,02
# 047
MPN: 318994
TUYAU D'ALIMENTATION D'HUILE DU CARTER AU COLLECTEUR
depuis £159,79
depuis £159,79
# 048
MPN: 319473
VIS
depuis £5,51
depuis £5,51
# 049
MPN: 315930
TUYAU DE RETOUR D'HUILE DU COLLECTEUR À LA TÊTE
depuis £159,79
depuis £159,79
# 050
MPN: 323515
VIS
depuis £7,04
depuis £7,04
# 051
MPN: 296017
SOUPAPE DE RÉGULATION DE PRESSION D'HUILE
depuis £105,50
depuis £105,50
Cette pièce remplace le numéro de pièce 269227 - et 3 plus. Cliquez pour voir les détails
# 052
MPN: 14304224
VIS
-M5 X 16-
depuis £0,53
depuis £0,53
# 053
MPN: 11181574
Rondelle
depuis £0,47
depuis £0,47
# 054
MPN: 319613
ROULEMENT À RECIRCULATION DE BILLES
depuis £23,62
depuis £23,62
# 055
MPN: 11057376
ANNEAU À PRESSION
depuis £0,47
depuis £0,47
# 056
MPN: 297280
CAPTEUR DE DÉBIT D'AIR
depuis £48,31
depuis £48,31
# 057
MPN: 302723
VIS
-M5 X 15-
depuis £2,79
depuis £2,79
Cette pièce remplace le numéro de pièce 302724
# 058
MPN: 325535
ŒILLET DE CÂBLE EN CAOUTCHOUC
depuis £10,37
depuis £10,37
# 059
MPN: 323493
VIS
-M6 X 26 X 1- - Applicable à partir du moteur n° 342395-
depuis £0,59
depuis £0,59
# 060
MPN: 329629
BAGUE EN PLASTIQUE
-Applicable à partir du moteur n° 342395-
depuis £0,47
depuis £0,47
-part-diagram-0013.webp "FERRARI F12 TDF (EUROPE) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI F12 TDF (EUROPE) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI F12 TDF (EUROPE) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI F12 TDF (EUROPE) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI F12 TDF (EUROPE) SYSTÈME DE LUBRIFICATION : RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI F12 TDF (EUROPE) REFROIDISSEMENT - POMPE À HUILE SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI F12 TDF (EUROPE) REFROIDISSEMENT - RÉSERVOIR COLLECTEUR ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI F12 TDF (EUROPE) REFROIDISSEMENT - RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI F12 TDF (EUROPE) BOÎTIER DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI F12 TDF (EUROPE) TUYAU DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI F12 TDF (EUROPE) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI F12 TDF (EUROPE) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI F12 TDF (EUROPE) KIT DE RÉPARATION BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI F12 TDF (EUROPE) SYSTÈME DE SERVO-FREIN SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI F12 TDF (EUROPE) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI F12 TDF (EUROPE) ETRIERS DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI F12 TDF (EUROPE) ETRIERS DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI F12 TDF (EUROPE) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI F12 TDF (EUROPE) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI F12 TDF (EUROPE) POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI F12 TDF (EUROPE) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI F12 TDF (EUROPE) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI F12 TDF (EUROPE) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI F12 TDF (EUROPE) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI F12 TDF (EUROPE) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI F12 TDF (EUROPE) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI F12 TDF (EUROPE) SYSTÈME DE LEVAGE DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI F12 TDF (EUROPE) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI F12 TDF (EUROPE) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI F12 TDF (EUROPE) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI F12 TDF (EUROPE) SYSTÈME AC - EAU ET FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI F12 TDF (EUROPE) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI F12 TDF (EUROPE) CONDUITS D'AIR POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI F12 TDF (EUROPE) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI F12 TDF (EUROPE) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI F12 TDF (EUROPE) SERRE SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI F12 TDF (EUROPE) STRUCTURES ET ÉLÉMENTS, AVANT DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI F12 TDF (EUROPE) STRUCTURES ET ÉLÉMENTS, CENTRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI F12 TDF (EUROPE) STRUCTURES ET ÉLÉMENTS, ARRIÈRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI F12 TDF (EUROPE) ACHEVEMENT DU CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI F12 TDF (EUROPE) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI F12 TDF (EUROPE) ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI F12 TDF (EUROPE) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI F12 TDF (EUROPE) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI F12 TDF (EUROPE) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI F12 TDF (EUROPE) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI F12 TDF (EUROPE) COUVERCLE ARRIÈRE ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI F12 TDF (EUROPE) TRAPPE DE REMPLISSAGE DE CARBURANT ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI F12 TDF (EUROPE) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI F12 TDF (EUROPE) PORTES - MÉCANISMES D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI F12 TDF (EUROPE) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI F12 TDF (EUROPE) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI F12 TDF (EUROPE) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI F12 TDF (EUROPE) AÉRO ACTIF ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI F12 TDF (EUROPE) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI F12 TDF (EUROPE) SIÈGE DE COURSE SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI F12 TDF (EUROPE) GARNITURE INTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI F12 TDF (EUROPE) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI F12 TDF (EUROPE) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI F12 TDF (EUROPE) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI F12 TDF (EUROPE) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI F12 TDF (EUROPE) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI F12 TDF (EUROPE) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI F12 TDF (EUROPE) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI F12 TDF (EUROPE) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI F12 TDF (EUROPE) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI F12 TDF (EUROPE) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI F12 TDF (EUROPE) CALCULATEURS DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI F12 TDF (EUROPE) SYSTÈME ANTI-VOL SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI F12 TDF (EUROPE) SYSTÈME D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI F12 TDF (EUROPE) SYSTÈME DE HAUT-PARLEURS AUDIO SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI F12 TDF (EUROPE) TÉLÉMÉTRIE SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI F12 TDF (EUROPE) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI F12 TDF (EUROPE) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI F12 TDF (EUROPE) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI F12 TDF (EUROPE) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI F12 TDF (EUROPE) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI F12 TDF (EUROPE) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI F12 TDF (EUROPE) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI F12 TDF (EUROPE) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI F12 TDF (EUROPE) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI F12 TDF (EUROPE) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI F12 TDF (EUROPE) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI F12 TDF (EUROPE) RÉSERVOIR DE CARBURANT, POMPES ET TUYAUX DU SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI F12 TDF (EUROPE) RÉSERVOIR DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI F12 TDF (EUROPE) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
