0003 - CULASSE DROITE

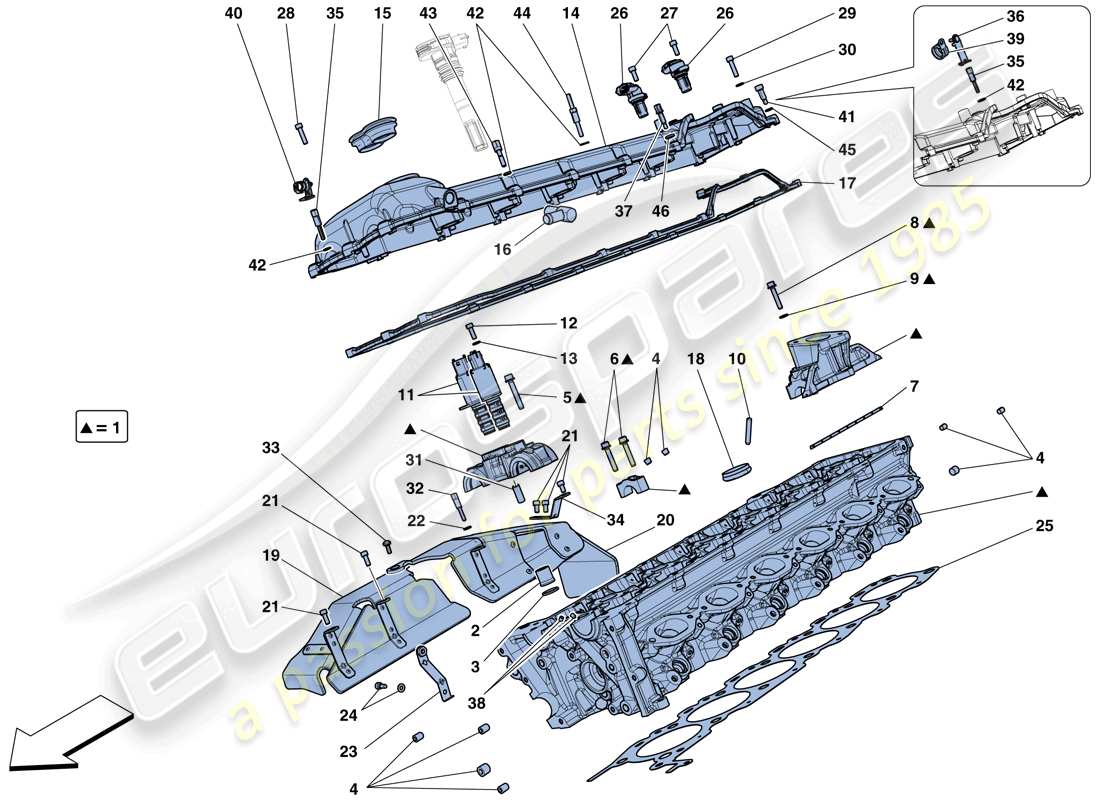

Ferrari F12 TDF (RHD) RIGHT HAND CYLINDER HEAD Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
317838
TÊTE DROITE
depuis
£2 203,57
depuis
£2 203,57
#
002
MPN:
183524
NOIX
-Tête de fixation au carter-
depuis
£1,21
depuis
£1,21
#
003
MPN:
151117
Rondelle
-Tête de fixation au carter-
depuis
£0,31
depuis
£0,31
#
004
MPN:
10275501
BOUCHON FILETÉ
-M12 X 11-
depuis
£0,58
depuis
£0,58
#
004
MPN:
127635
BOUCHON FILETÉ
-M18 X 11 X 1.5- -Couvercle du trou d'inspection-
depuis
£1,48
depuis
£1,48
Cette pièce remplace le numéro de pièce 183447
#
004
MPN:
127635
BOUCHON FILETÉ
-M18 X 11 X 1.5- -Pour le couvercle de l'orifice d'eau arrière-
depuis
£1,48
depuis
£1,48
Cette pièce remplace le numéro de pièce 183447
#
004
MPN:
199760
BOUCHON FILETÉ
-D. 6 X 1-
depuis
£0,52
depuis
£0,52
#
005
MPN:
243720
VIS
-M6 X 40-
depuis
£0,53
depuis
£0,53
#
005
MPN:
243721
VIS AVEC Rondelle
-M6 X 45-
depuis
£0,53
depuis
£0,53
#
006
MPN:
243719
VIS AVEC Rondelle
-M6 X 35-
depuis
£0,47
depuis
£0,47
#
007
MPN:
239614
joint
-Livré également avec un jeu de joints moteur-
depuis
£3,73
depuis
£3,73
#
008
MPN:
239502
VIS
-M6 X 25-
depuis
£0,54
depuis
£0,54
#
008
MPN:
243719
VIS AVEC Rondelle
-M6 X 35-
depuis
£0,53
depuis
£0,53
#
009
MPN:
11197774
Rondelle
depuis
£0,54
depuis
£0,54
Cette pièce remplace le numéro de pièce 11197770
- et 3 plus. Cliquez pour voir les détails
#
010
MPN:
211641
GOUJON
-M8 X 16- -Longueur de l'arbre 24 mm-
depuis
£0,67
depuis
£0,67
#
011
MPN:
296017
SOUPAPE DE RÉGULATION DE PRESSION D'HUILE
depuis
£59,69
depuis
£59,69
Cette pièce remplace le numéro de pièce 269227
- et 3 plus. Cliquez pour voir les détails
#
012
MPN:
14304221
VIS
-M5 X 16-
depuis
£0,54
depuis
£0,54
#
013
MPN:
11181574
Rondelle
depuis
£0,54
depuis
£0,54
#
014
MPN:
317786
COUVERCLE CULASSE DROIT
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
014
MPN:
815999
COUVERCLE CULASSE DROIT
-Applicable après épuisement de 317786-
depuis
£609,71
depuis
£609,71
Cette pièce remplace le numéro de pièce 317786
#
015
MPN:
229353
JOINT D'ÉLECTROVANNE
-Livré également avec un jeu de joints moteur-
depuis
£9,94
depuis
£9,94
#
016
MPN:
271521
CONNECTEUR
depuis
£3,46
depuis
£3,46
#
017
MPN:
243800

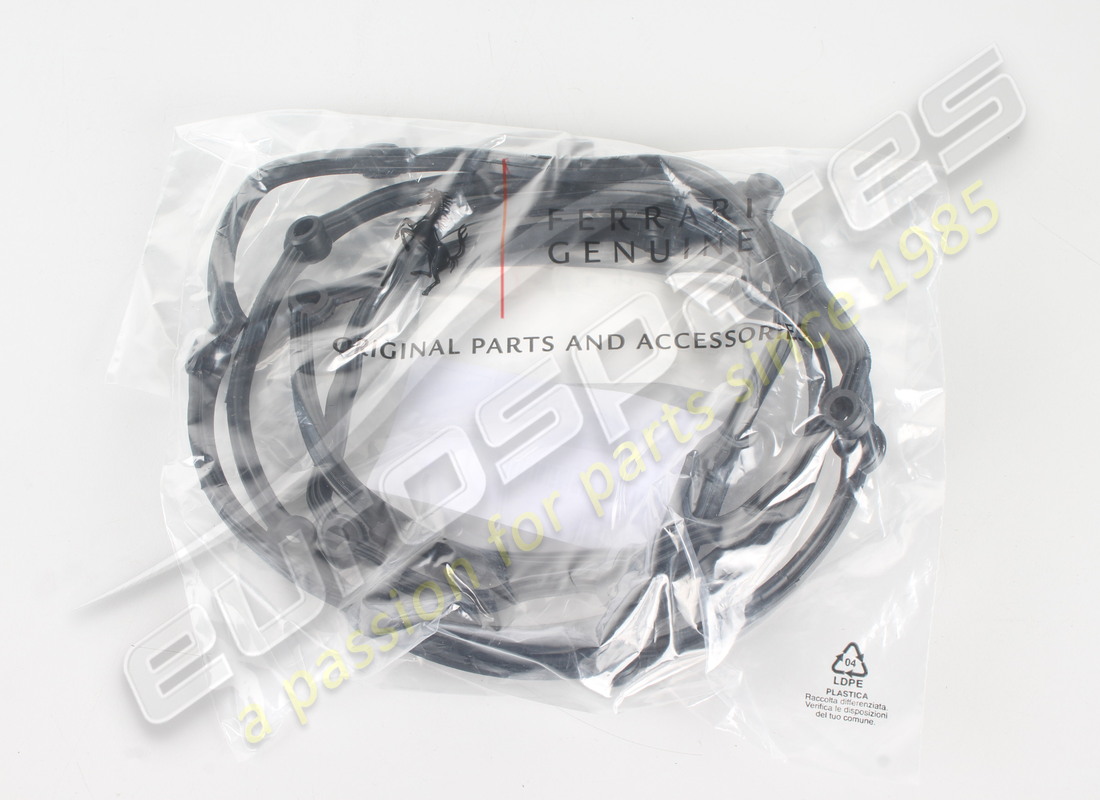

JOINT DE COUVERCLE DE CULASSE DROIT
-Livré également avec un jeu de joints moteur-
depuis
£43,79
depuis
£43,79
#
018
MPN:
223982
JOINT DE TUBE DE BOUGIE
-Livré également avec un jeu de joints moteur-
depuis
£1,40
depuis
£1,40
#
019
MPN:
293212
BOUCLIER THERMIQUE DE TÊTE AVANT DROIT
depuis
£84,87
depuis
£84,87
#
020
MPN:
297952
BOUCLIER THERMIQUE DE TÊTE ARRIÈRE DROIT
depuis
£74,26
depuis
£74,26
Cette pièce remplace le numéro de pièce 293211
- et 1 plus. Cliquez pour voir les détails
#
021
MPN:
233600
VIS
-M6 X 12-
depuis
£0,52
depuis
£0,52
#
022
MPN:
11197774
Rondelle
depuis
£0,54
depuis
£0,54
Cette pièce remplace le numéro de pièce 11197770
- et 3 plus. Cliquez pour voir les détails
#
023
MPN:
252099
SUPPORT DE MONTAGE DE BOUCLIER
depuis
£9,27
depuis
£9,27
#
024
MPN:
231616
VIS
-M6 X 14-
depuis
£0,54
depuis
£0,54
Cette pièce remplace la pièce numéro 14305724 que nous avons en stock
#
025
MPN:
243803
JOINT DE CULASSE DROIT-CARTER
-Livré également avec un jeu de joints moteur- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
025
MPN:
324013
JOINT DE CULASSE DROIT-CARTER
-Livré également avec un jeu de joints moteur- -Applicable après épuisement de 243803-
depuis
£145,95
depuis
£145,95
Cette pièce remplace le numéro de pièce 243803
#
026
MPN:
224573
CAPTEUR DE TEMPS
depuis
£13,52
depuis
£13,52
#
027
MPN:
231616
VIS
-M6 X 14-
depuis
£0,53
depuis
£0,53
Cette pièce remplace la pièce numéro 14305724 que nous avons en stock
#
028
MPN:
157218
VIS
-M6 X 25-
depuis
£0,54
depuis
£0,54
#
029
MPN:
157218
VIS
-M6 X 25-
depuis
£0,48
depuis
£0,48
#
030
MPN:
11197774
Rondelle
depuis
£0,51
depuis
£0,51
Cette pièce remplace le numéro de pièce 11197770
- et 3 plus. Cliquez pour voir les détails
#
031
MPN:
200458
CLAPET ANTI-RETOUR
depuis
£5,50
depuis
£5,50
#
032
MPN:
272344
GOUJON
depuis
£3,82
depuis
£3,82
#
033
MPN:
11625524
VIS
depuis
£0,53
depuis
£0,53
#
034
MPN:
291172
SUPPORT DE BOUCLIER THERMIQUE POUR TÊTE DROITE
depuis
£13,86
depuis
£13,86
#
035
MPN:
208765
GOUJON
depuis
£3,20
depuis
£3,20
#
036
MPN:
324097
SUPPORT DE FIXATION DE CÂBLE
depuis
£9,15
depuis
£9,15
#
037
MPN:
322682
Goujon calibré
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
037
MPN:
333779
Goujon calibré
-Applicable après épuisement de 322682-
depuis
£8,76
depuis
£8,76
Cette pièce remplace le numéro de pièce 322682
#
038
MPN:
256827
VIS À VIS
depuis
£3,01
depuis
£3,01
#
039
MPN:
10442190
SUPPORT AVEC GAINE
depuis
£0,53
depuis
£0,53
#
040
MPN:
327089
COMPL. SUPPORT DE FIXATION CÂBLE D'INJECTION
depuis
£9,56
depuis
£9,56
#
041
MPN:
293278
VIS
-M6 X 1-
depuis
£7,37
depuis
£7,37
Cette pièce remplace le numéro de pièce 284200
#
042
MPN:
11197774
Rondelle
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 11197770
- et 3 plus. Cliquez pour voir les détails
#
043
MPN:
214412
GOUJON
depuis
£6,84
depuis
£6,84
#
044
MPN:
269228
GOUJON
depuis
£3,36
depuis
£3,36
#
045
MPN:
11198074
Rondelle
depuis
£0,54
depuis
£0,54
Cette pièce remplace la pièce numéro 11198071 que nous avons en stock
- et 4 plus. Cliquez pour voir les détails
#
046
MPN:
14499424
Rondelle
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 14499401 que nous avons en stock
