ferrari f50 cadre et structures schéma des pièces

101 - Cadre et structures

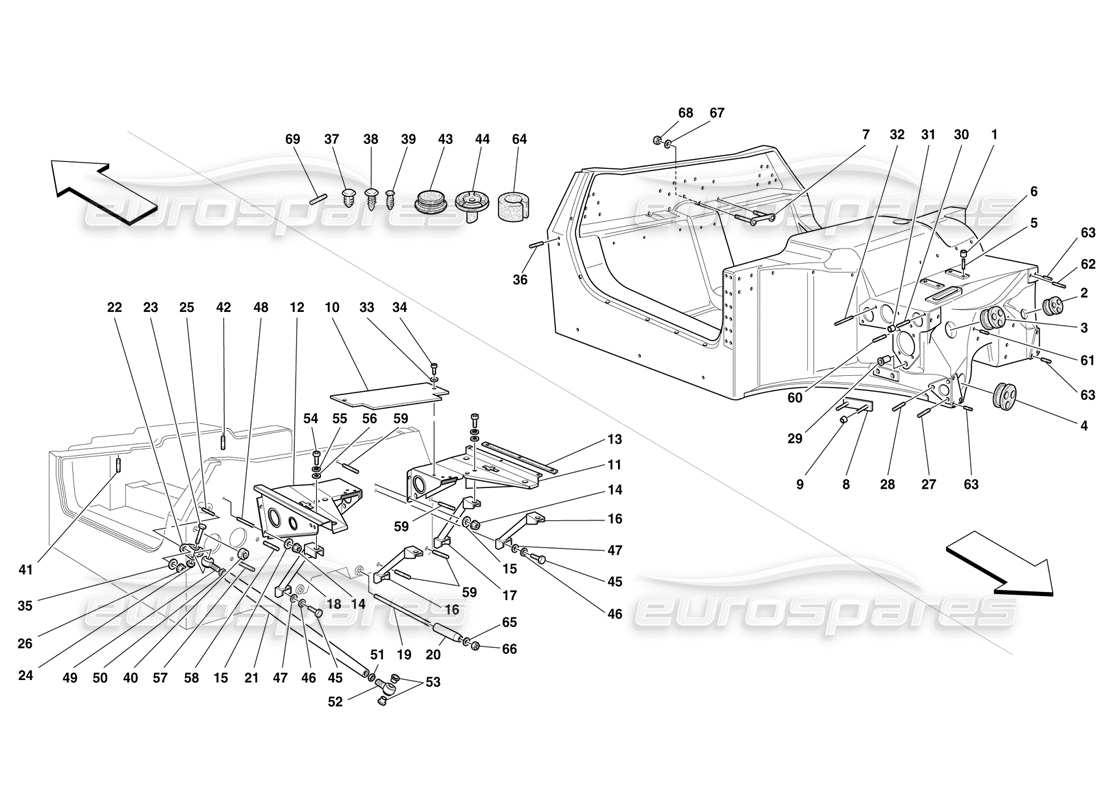

Ferrari F50 Frame and Structures Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
                                                                                                                                            #
                                                                                                                                            Numéro d'article
                                                                                                                                            Description
                                                                                                                                            Prix
                                                                                                                                            # 001
                                                                                                                                            MPN: 155715
                                                                                                                                            CADRE MONOCOQUE
                                                                                                                                            depuis £38 224,38
                                                                                                                                            depuis £38 224,38
                                                                                                                                            # 002
                                                                                                                                            MPN: 167307
                                                                                                                                            PASS-CÂBLE POUR TUYAUX
                                                                                                                                            depuis £26,78
                                                                                                                                            depuis £26,78
                                                                                                                                            # 003
                                                                                                                                            MPN: 167310
                                                                                                                                            PASS-CÂBLE POUR TUYAUX
                                                                                                                                            depuis £55,67
                                                                                                                                            depuis £55,67
                                                                                                                                            # 004
                                                                                                                                            MPN: 167309
                                                                                                                                            PASS-CÂBLE POUR TUYAUX
                                                                                                                                            depuis £95,20
                                                                                                                                            depuis £95,20

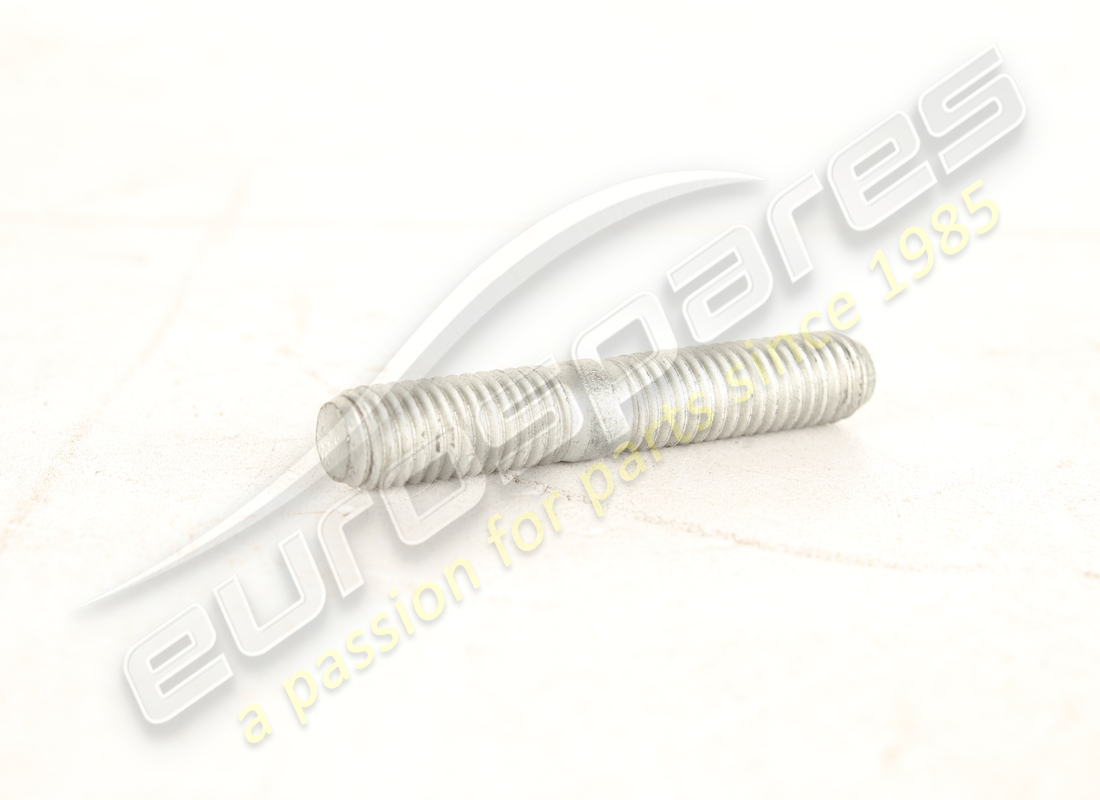

                                                                                                                                            # 005
                                                                                                                                            MPN: 13543724
                                                                                                                                            GOUJON
                                                                                                                                            depuis £0,90
                                                                                                                                            depuis £0,90
                                                                                                                                            Cette pièce remplace le numéro de pièce 13543721
                                                                                                                                            # 006
                                                                                                                                            MPN: 150961
                                                                                                                                            CHEVILLE DE CENTRAGE
                                                                                                                                            depuis £23,58
                                                                                                                                            depuis £23,58
                                                                                                                                            # 007
                                                                                                                                            MPN: 162686
                                                                                                                                            SUPPORT DE FIXATION MOTEUR
                                                                                                                                            depuis £69,84
                                                                                                                                            depuis £69,84
                                                                                                                                            # 008
                                                                                                                                            MPN: 151229
                                                                                                                                            support
                                                                                                                                            depuis £52,84
                                                                                                                                            depuis £52,84
                                                                                                                                            # 009
                                                                                                                                            MPN: 150786
                                                                                                                                            ESPACEUR
                                                                                                                                            depuis £54,73
                                                                                                                                            depuis £54,73
                                                                                                                                            # 010
                                                                                                                                            MPN: 64924700
                                                                                                                                            BOUCLIER DE SILENCIEUX
                                                                                                                                            depuis £398,25
                                                                                                                                            depuis £398,25
                                                                                                                                            # 011
                                                                                                                                            MPN: 64135500
                                                                                                                                            PLAQUE DROITE
                                                                                                                                            depuis £547,39
                                                                                                                                            depuis £547,39
                                                                                                                                            # 012
                                                                                                                                            MPN: 64135600
                                                                                                                                            PLAQUE GAUCHE
                                                                                                                                            depuis £547,39
                                                                                                                                            depuis £547,39
                                                                                                                                            # 013
                                                                                                                                            MPN: 64529700
                                                                                                                                            joint
                                                                                                                                            depuis £6,70
                                                                                                                                            depuis £6,70
                                                                                                                                            # 014
                                                                                                                                            MPN: 133215
                                                                                                                                            NOIX
                                                                                                                                            depuis £3,05
                                                                                                                                            depuis £3,05
                                                                                                                                            Cette pièce remplace le numéro de pièce 64342800
                                                                                                                                            # 015
                                                                                                                                            MPN: 10519624
                                                                                                                                            Rondelle
                                                                                                                                            depuis £0,51
                                                                                                                                            depuis £0,51
                                                                                                                                            Cette pièce remplace le numéro de pièce 10519601 - et 3 plus. Cliquez pour voir les détails
                                                                                                                                            # 016
                                                                                                                                            MPN: 64632200
                                                                                                                                            COUPE-VENT INFÉRIEUR INTÉRIEUR
                                                                                                                                            depuis £83,04
                                                                                                                                            depuis £83,04
                                                                                                                                            # 017
                                                                                                                                            MPN: 64632400
                                                                                                                                            COUPE-VENT INFÉRIEUR EXTÉRIEUR DROIT
                                                                                                                                            depuis £83,04
                                                                                                                                            depuis £83,04
                                                                                                                                            # 018
                                                                                                                                            MPN: 64632500
                                                                                                                                            COUPE-VENT INFÉRIEUR EXTÉRIEUR GAUCHE
                                                                                                                                            depuis £83,04
                                                                                                                                            depuis £83,04
                                                                                                                                            # 019
                                                                                                                                            MPN: 164949
                                                                                                                                            GOUJON
                                                                                                                                            depuis £16,02
                                                                                                                                            depuis £16,02
                                                                                                                                            # 020
                                                                                                                                            MPN: 152451
                                                                                                                                            BAGUE
                                                                                                                                            depuis £22,64
                                                                                                                                            depuis £22,64

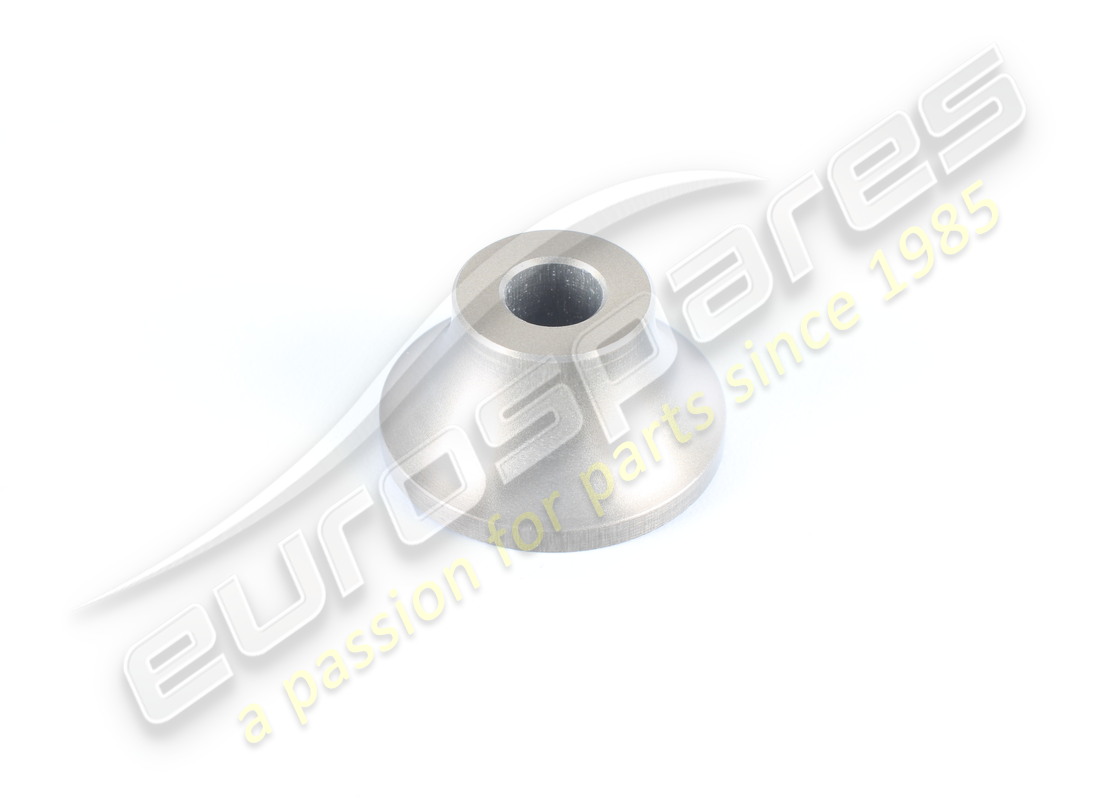

                                                                                                                                            # 021
                                                                                                                                            MPN: 165048
                                                                                                                                            SPRAG CONIQUE
                                                                                                                                            depuis £273,69
                                                                                                                                            depuis £273,69
                                                                                                                                            # 022
                                                                                                                                            MPN: 151879
                                                                                                                                            FOURCHETTE
                                                                                                                                            depuis £61,33
                                                                                                                                            depuis £61,33
                                                                                                                                            # 023
                                                                                                                                            MPN: 151883
                                                                                                                                            VIS
                                                                                                                                            depuis £2,63
                                                                                                                                            depuis £2,63
                                                                                                                                            # 024
                                                                                                                                            MPN: 102825
                                                                                                                                            NOIX
                                                                                                                                            depuis £0,52
                                                                                                                                            depuis £0,52
                                                                                                                                            Cette pièce remplace le numéro de pièce 163534 - et 1 plus. Cliquez pour voir les détails
                                                                                                                                            # 025
                                                                                                                                            MPN: 12429524
                                                                                                                                            GOUJON
                                                                                                                                            depuis £1,05
                                                                                                                                            depuis £1,05
                                                                                                                                            # 026
                                                                                                                                            MPN: 133215
                                                                                                                                            NOIX
                                                                                                                                            depuis £3,05
                                                                                                                                            depuis £3,05
                                                                                                                                            Cette pièce remplace le numéro de pièce 64342800
                                                                                                                                            # 027
                                                                                                                                            MPN: 156705
                                                                                                                                            GOUJON
                                                                                                                                            depuis £10,85
                                                                                                                                            depuis £10,85
                                                                                                                                            # 028
                                                                                                                                            MPN: 12429724
                                                                                                                                            GOUJON
                                                                                                                                            depuis £4,74
                                                                                                                                            depuis £4,74
                                                                                                                                            # 029
                                                                                                                                            MPN: 151642
                                                                                                                                            BAGUE
                                                                                                                                            depuis £26,14
                                                                                                                                            depuis £26,14
                                                                                                                                            # 030
                                                                                                                                            MPN: 13543734
                                                                                                                                            GOUJON
                                                                                                                                            depuis £0,99
                                                                                                                                            depuis £0,99
                                                                                                                                            # 031
                                                                                                                                            MPN: 150961
                                                                                                                                            CHEVILLE DE CENTRAGE
                                                                                                                                            depuis £23,58
                                                                                                                                            depuis £23,58
                                                                                                                                            # 032
                                                                                                                                            MPN: 13544334
                                                                                                                                            GOUJON
                                                                                                                                            depuis £1,38
                                                                                                                                            depuis £1,38
                                                                                                                                            # 033
                                                                                                                                            MPN: 12642877
                                                                                                                                            Rondelle
                                                                                                                                            depuis £0,54
                                                                                                                                            depuis £0,54
                                                                                                                                            # 034
                                                                                                                                            MPN: 15688875
                                                                                                                                            VIS
                                                                                                                                            depuis £0,54
                                                                                                                                            depuis £0,54
                                                                                                                                            Cette pièce remplace le numéro de pièce 15688814
                                                                                                                                            # 035
                                                                                                                                            MPN: 12638524
                                                                                                                                            Rondelle
                                                                                                                                            depuis £0,53
                                                                                                                                            depuis £0,53
                                                                                                                                            Cette pièce remplace le numéro de pièce 12638501 - et 2 plus. Cliquez pour voir les détails
                                                                                                                                            # 036
                                                                                                                                            MPN: 12354524
                                                                                                                                            GOUJON
                                                                                                                                            depuis £16,50
                                                                                                                                            depuis £16,50
                                                                                                                                            Cette pièce remplace le numéro de pièce 12354521
                                                                                                                                            # 037
                                                                                                                                            MPN: 14592587
                                                                                                                                            bouton
                                                                                                                                            depuis £0,81
                                                                                                                                            depuis £0,81
                                                                                                                                            # 038
                                                                                                                                            MPN: 143862
                                                                                                                                            PRISE
                                                                                                                                            depuis £3,95
                                                                                                                                            depuis £3,95
                                                                                                                                            # 039
                                                                                                                                            MPN: 61568600
                                                                                                                                            bouton
                                                                                                                                            depuis £0,51
                                                                                                                                            depuis £0,51
                                                                                                                                            # 040
                                                                                                                                            MPN: 63393900
                                                                                                                                            SCELLAGE
                                                                                                                                            depuis £2,12
                                                                                                                                            depuis £2,12
                                                                                                                                            # 041
                                                                                                                                            MPN: 13543224
                                                                                                                                            GOUJON
                                                                                                                                            depuis £1,34
                                                                                                                                            depuis £1,34
                                                                                                                                            Cette pièce remplace la pièce numéro 13543221 que nous avons en stock
                                                                                                                                            # 042
                                                                                                                                            MPN: 13541124
                                                                                                                                            GOUJON
                                                                                                                                            depuis £12,54
                                                                                                                                            depuis £12,54
                                                                                                                                            Cette pièce remplace le numéro de pièce 13541121
                                                                                                                                            # 043
                                                                                                                                            MPN: 14507787
                                                                                                                                            PRISE
                                                                                                                                            depuis £0,52
                                                                                                                                            depuis £0,52
                                                                                                                                            # 044
                                                                                                                                            MPN: 60731300
                                                                                                                                            PRISE
                                                                                                                                            depuis £6,30
                                                                                                                                            depuis £6,30
                                                                                                                                            # 045
                                                                                                                                            MPN: 16043434
                                                                                                                                            VIS
                                                                                                                                            depuis £0,51
                                                                                                                                            depuis £0,51
                                                                                                                                            Cette pièce remplace le numéro de pièce 13825824 - et 1 plus. Cliquez pour voir les détails
                                                                                                                                            # 046
                                                                                                                                            MPN: 127496
                                                                                                                                            Rondelle
                                                                                                                                            depuis £0,53
                                                                                                                                            depuis £0,53
                                                                                                                                            Cette pièce remplace le numéro de pièce 10516671 - et 2 plus. Cliquez pour voir les détails
                                                                                                                                            # 047
                                                                                                                                            MPN: 10519624
                                                                                                                                            Rondelle
                                                                                                                                            depuis £0,53
                                                                                                                                            depuis £0,53
                                                                                                                                            Cette pièce remplace le numéro de pièce 10519601 - et 3 plus. Cliquez pour voir les détails
                                                                                                                                            # 048
                                                                                                                                            MPN: 13543324
                                                                                                                                            GOUJON
                                                                                                                                            depuis £0,89
                                                                                                                                            depuis £0,89
                                                                                                                                            Cette pièce remplace le numéro de pièce 13543321
                                                                                                                                            # 049
                                                                                                                                            MPN: 151799
                                                                                                                                            ROTULE
                                                                                                                                            depuis £94,37
                                                                                                                                            depuis £94,37
                                                                                                                                            # 050
                                                                                                                                            MPN: 149124
                                                                                                                                            ÉCROU FILETÉ GAUCHE
                                                                                                                                            depuis £2,30
                                                                                                                                            depuis £2,30
                                                                                                                                            # 051
                                                                                                                                            MPN: 10717478
                                                                                                                                            NOIX
                                                                                                                                            Remplacement
                                                                                                                                            Remplacement
                                                                                                                                            # 052
                                                                                                                                            MPN: 151798
                                                                                                                                            ROTULE
                                                                                                                                            depuis £110,18
                                                                                                                                            depuis £110,18
                                                                                                                                            # 053
                                                                                                                                            MPN: 151794
                                                                                                                                            BAGUE
                                                                                                                                            depuis £5,76
                                                                                                                                            depuis £5,76
                                                                                                                                            # 054
                                                                                                                                            MPN: 14359274
                                                                                                                                            VIS
                                                                                                                                            depuis £1,17
                                                                                                                                            depuis £1,17
                                                                                                                                            Cette pièce remplace le numéro de pièce 168691
                                                                                                                                            # 055
                                                                                                                                            MPN: 127496
                                                                                                                                            Rondelle
                                                                                                                                            depuis £0,54
                                                                                                                                            depuis £0,54
                                                                                                                                            Cette pièce remplace le numéro de pièce 10516671 - et 2 plus. Cliquez pour voir les détails
                                                                                                                                            # 056
                                                                                                                                            MPN: 12642021
                                                                                                                                            Rondelle
                                                                                                                                            Remplacement
                                                                                                                                            Remplacement
                                                                                                                                            # 057
                                                                                                                                            MPN: 13541324
                                                                                                                                            GOUJON
                                                                                                                                            depuis £1,03
                                                                                                                                            depuis £1,03
                                                                                                                                            Cette pièce remplace le numéro de pièce 13541321
                                                                                                                                            # 058
                                                                                                                                            MPN: 11501024
                                                                                                                                            GOUJON
                                                                                                                                            depuis £1,17
                                                                                                                                            depuis £1,17
                                                                                                                                            Cette pièce remplace le numéro de pièce 11501021
                                                                                                                                            # 059
                                                                                                                                            MPN: 13541124
                                                                                                                                            GOUJON
                                                                                                                                            depuis £12,90
                                                                                                                                            depuis £12,90
                                                                                                                                            Cette pièce remplace le numéro de pièce 13541121
                                                                                                                                            # 060
                                                                                                                                            MPN: 12429524
                                                                                                                                            GOUJON
                                                                                                                                            depuis £1,05
                                                                                                                                            depuis £1,05
                                                                                                                                            # 061
                                                                                                                                            MPN: 11001224
                                                                                                                                            GOUJON
                                                                                                                                            depuis £0,52
                                                                                                                                            depuis £0,52
                                                                                                                                            Cette pièce remplace le numéro de pièce 11001221
                                                                                                                                            # 062
                                                                                                                                            MPN: 13543424
                                                                                                                                            GOUJON
                                                                                                                                            depuis £1,08
                                                                                                                                            depuis £1,08
                                                                                                                                            Cette pièce remplace le numéro de pièce 13543421
                                                                                                                                            # 063
                                                                                                                                            MPN: 13543324
                                                                                                                                            GOUJON
                                                                                                                                            depuis £0,89
                                                                                                                                            depuis £0,89
                                                                                                                                            Cette pièce remplace le numéro de pièce 13543321
                                                                                                                                            # 064
                                                                                                                                            MPN: 63566000
                                                                                                                                            ANNEAU
                                                                                                                                            depuis £1,01
                                                                                                                                            depuis £1,01
                                                                                                                                            # 065
                                                                                                                                            MPN: 152537
                                                                                                                                            Rondelle
                                                                                                                                            depuis £7,04
                                                                                                                                            depuis £7,04
                                                                                                                                            # 066
                                                                                                                                            MPN: 101040
                                                                                                                                            NOIX
                                                                                                                                            depuis £12,35
                                                                                                                                            depuis £12,35
                                                                                                                                            # 067
                                                                                                                                            MPN: 164963
                                                                                                                                            Rondelle
                                                                                                                                            depuis £7,04
                                                                                                                                            depuis £7,04
                                                                                                                                            # 068
                                                                                                                                            MPN: 132876
                                                                                                                                            NOIX
                                                                                                                                            depuis £17,30
                                                                                                                                            depuis £17,30
                                                                                                                                            Cette pièce remplace le numéro de pièce 169183
                                                                                                                                            # 069
                                                                                                                                            MPN: 121983
                                                                                                                                            GOUJON
                                                                                                                                            depuis £7,04
                                                                                                                                            depuis £7,04
