ferrari f50 système électrique schéma des pièces

121 - Système électrique

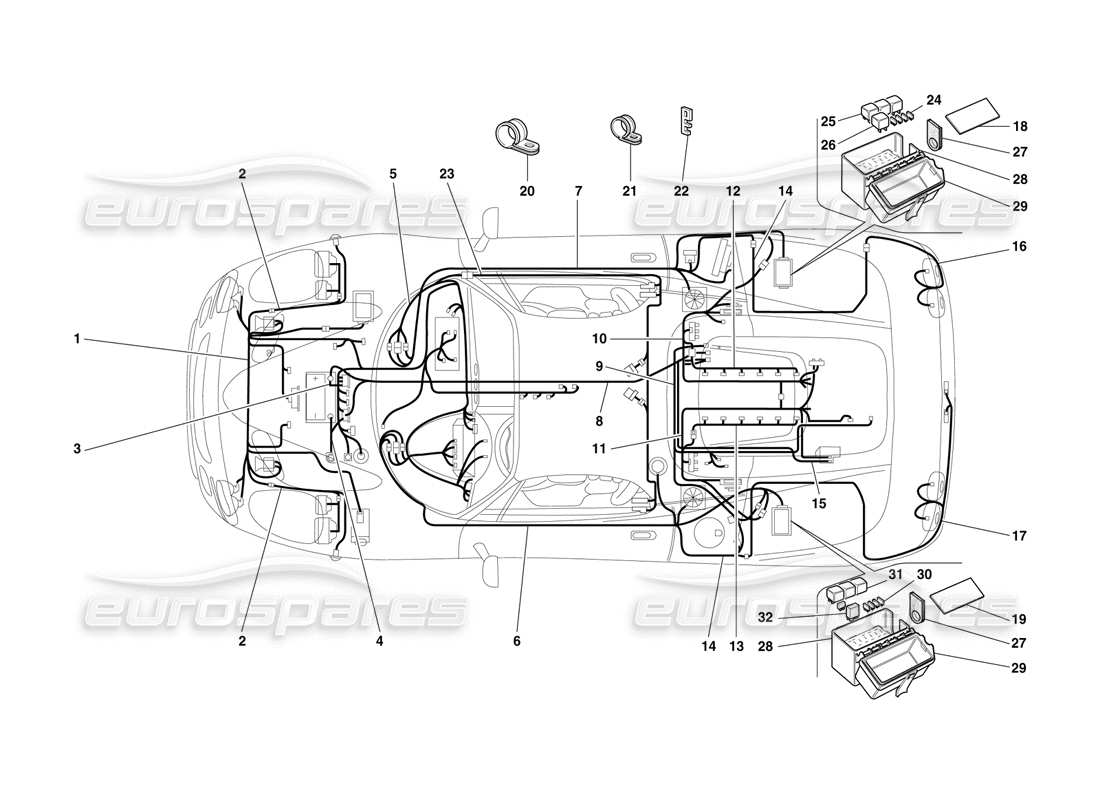

Ferrari F50 Electrical System Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
Numéro d'article
Description
Prix
# 001
MPN: 161423
CÂBLES DE RACCORDEMENT DE LA PARTIE AVANT
- Pas pour les États-Unis
depuis £679,52
depuis £679,52
# 001
MPN: 168447
CÂBLES DE RACCORDEMENT DE LA PARTIE AVANT
- Valable pour les États-Unis
depuis £836,91
depuis £836,91
# 002
MPN: 161433
FEUX DE ROUTE/FEUX DE CROISEMENT ET LUMIÈRE DE CONNEXION DES FEUX DE DIRECTION
depuis £122,68
depuis £122,68
# 003
MPN: 161438
CABLE DE CUIVRE
depuis £77,38
depuis £77,38
# 004
MPN: 164434
INTERRUPTEUR DÉCOUPE CONNEXION TRESSE DE CUIVRE
Remplacement
Remplacement
# 005
MPN: 161424
CÂBLES DE CONNEXION TABLEAU DE BORD
- Pas pour les États-Unis
depuis £1 446,47
depuis £1 446,47
# 005
MPN: 163638
CÂBLES DE CONNEXION TABLEAU DE BORD
- Valable pour les États-Unis
depuis £3 075,98
depuis £3 075,98
# 006
MPN: 161426
CÂBLES DE RACCORDEMENT ARRIÈRE GAUCHE
depuis £679,52
depuis £679,52
# 007
MPN: 161425
CÂBLES DE RACCORDEMENT ARRIÈRE DROIT
depuis £622,90
depuis £622,90
# 008
MPN: 161435
CÂBLE DE RACCORDEMENT DE L'ALTERNATEUR DU MOTEUR DE DÉMARRAGE DE BATTERIE
depuis £153,52
depuis £153,52
# 009
MPN: 161432
CÂBLES DE CONNEXION POUR AUTOMOBILES
depuis £122,68
depuis £122,68
# 010
MPN: 161430
CÂBLES DE RACCORDEMENT D'INJECTION CÔTÉ DROIT (CYL. 1-6)
- Pas pour les États-Unis
depuis £924,91
depuis £924,91
# 010
MPN: 168479
CÂBLES DE RACCORDEMENT D'INJECTION CÔTÉ DROIT (CYL. 1-6)
- Valable pour les États-Unis
depuis £1 815,86
depuis £1 815,86
# 011
MPN: 161431
CÂBLES DE RACCORDEMENT D'INJECTION CÔTÉ GAUCHE (CYL. 7-12)
- Pas pour les États-Unis
depuis £575,71
depuis £575,71
# 011
MPN: 168480
CÂBLES DE RACCORDEMENT D'INJECTION CÔTÉ GAUCHE (CYL. 7-12)
- Valable pour les États-Unis
depuis £1 815,86
depuis £1 815,86
# 012
MPN: 164428
CÂBLES DE RACCORDEMENT DES INJECTEURS (CYL. 1-6)
depuis £141,56
depuis £141,56
# 013
MPN: 164537
CÂBLES DE RACCORDEMENT DES INJECTEURS (CYL. 7-12)
depuis £141,56
depuis £141,56
# 014
MPN: 161427
CÂBLES DE RACCORDEMENT ARRIÈRE AVEC CÂBLES DE FEUX
depuis £810,74
depuis £810,74
# 015
MPN: 166832
CÂBLE DU DÉMARREUR À L'ALTERNATEUR
depuis £77,38
depuis £77,38
# 016
MPN: 161428
CÂBLES DE RACCORDEMENT DES FEUX ARRIÈRE DROIT
- Pas pour les États-Unis
depuis £151,00
depuis £151,00
# 016
MPN: 163639
CÂBLES DE RACCORDEMENT DES FEUX ARRIÈRE DROIT
- Valable pour les États-Unis
depuis £86,82
depuis £86,82
# 017
MPN: 161429
CÂBLES DE RACCORDEMENT DES FEUX ARRIÈRE GAUCHE
- Pas pour les États-Unis, l'Australie et l'Extrême-Orient
depuis £151,00
depuis £151,00
# 017
MPN: 163640
CÂBLES DE RACCORDEMENT DES FEUX ARRIÈRE GAUCHE
- Valable pour les États-Unis, l'Australie et l'Extrême-Orient
depuis £113,24
depuis £113,24
# 018
MPN: 167897
PLAQUE SIGNALÉTIQUE RELAIS ET FUSIBLES RH
depuis £30,18
depuis £30,18
# 019
MPN: 167896
PLAQUE SIGNALÉTIQUE RELAIS ET FUSIBLES LH
depuis £6,03
depuis £6,03
# 020
MPN: 10442190
support
depuis £0,48
depuis £0,48
# 021
MPN: 10441290
support
depuis £0,28
depuis £0,28
# 022
MPN: 162606
AGRAFE
depuis £0,86
depuis £0,86
# 023
MPN: 168448
COURROIES PASSIVES CÂBLES DE CONNEXION
- Valable pour les États-Unis
depuis £300,10
depuis £300,10
# 024
MPN: 125241
10 A. FUSIBLE
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 11054990 - et 1 plus. Cliquez pour voir les détails
# 024
MPN: 125242
15 A. FUSIBLE
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 11055090 - et 1 plus. Cliquez pour voir les détails
# 025
MPN: 157802
RELAIS DE COMMANDE DE POMPE À AIR
depuis £28,62
depuis £28,62
# 025
MPN: 175318
RELAIS DE COMMANDE DE POMPE À CARBURANT DROIT
depuis £19,81
depuis £19,81
Cette pièce remplace le numéro de pièce 139361
# 025
MPN: 175318
RELAIS DE COMMANDE D'INJECTEUR DROIT
depuis £19,81
depuis £19,81
Cette pièce remplace le numéro de pièce 139361
# 026
MPN: 123509
MINUTERIE POUR ÉLECTROVENTILATEUR DE CAPOT MOTEUR
depuis £84,93
depuis £84,93
# 027
MPN: 162652
BOTTES EN CAOUTCHOUC
depuis £3,58
depuis £3,58
# 028
MPN: 162649
CONTENEUR RELE' ET FUSIBLE
depuis £32,90
depuis £32,90
# 029
MPN: 162651
COUVERTURE
depuis £66,81
depuis £66,81
# 030
MPN: 125241
10 A. FUSIBLE
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 11054990 - et 1 plus. Cliquez pour voir les détails
# 030
MPN: 125242
15 A. FUSIBLE
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 11055090 - et 1 plus. Cliquez pour voir les détails
# 030
MPN: 126031
25 A. FUSIBLE
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce MC3742/5
# 030
MPN: 131941
30 A. FUSIBLE
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce MC3742/6
# 031
MPN: 157991
RELAIS DE COMMANDE DE DEMARREUR
depuis £23,38
depuis £23,38
# 031
MPN: 175318
RELAIS DE COMMANDE D'INJECTEUR LH
depuis £19,81
depuis £19,81
Cette pièce remplace le numéro de pièce 139361
# 031
MPN: 175318
RELAIS DE COMMANDE DE POMPE À ESSENCE GAUCHE
depuis £19,81
depuis £19,81
Cette pièce remplace le numéro de pièce 139361
# 032
MPN: 161590
MICRORELAIS DE COMMANDE DE VENTILATEUR DE RADIATEUR D'HUILE
depuis £13,69
depuis £13,69
