ferrari ff (europe) injection - système d'allumage schéma des pièces

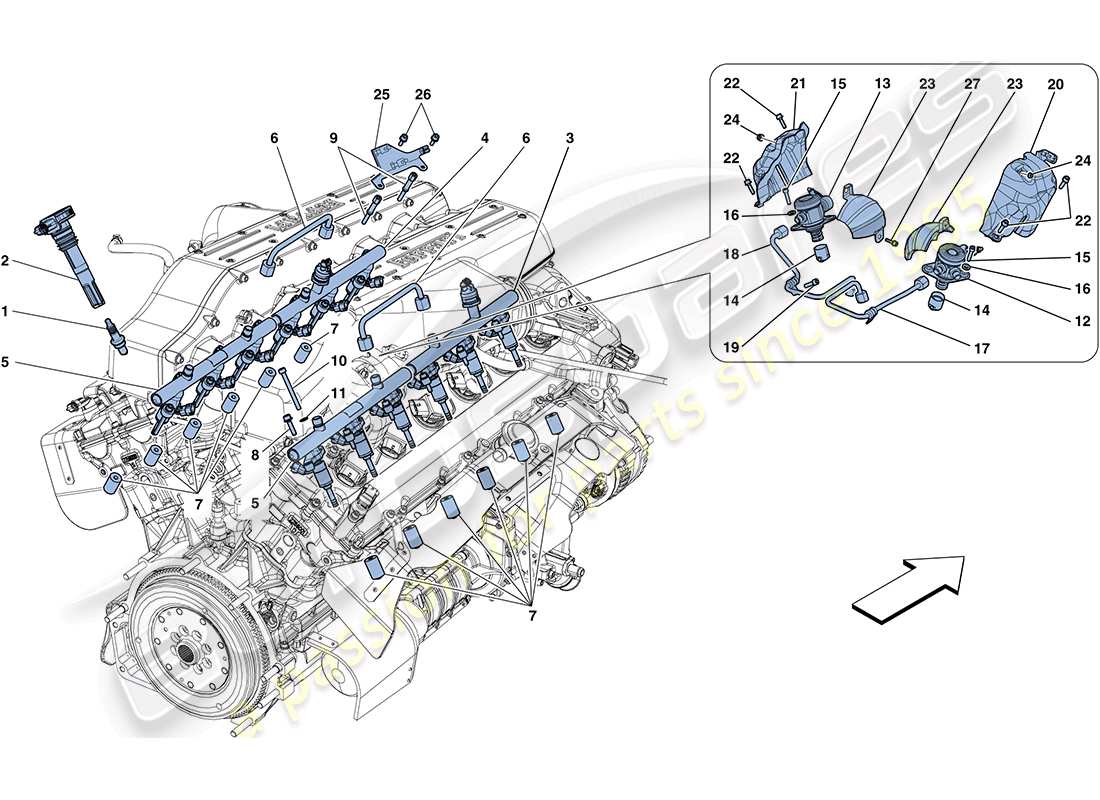

0007 - INJECTION - SYSTÈME D'ALLUMAGE

Ferrari FF (Europe) INJECTION - IGNITION SYSTEM Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
Numéro d'article
Description
Prix
# 001
MPN: 254771
BOUGIE D'ALLUMAGE
-NGK-
depuis £29,95
depuis £29,95
# 002
MPN: 248406
BOBINE D'ALLUMAGE
-N'est plus fourni- -Remplacé par 290850-
depuis £90,96
depuis £90,96
Cette pièce remplace le numéro de pièce 231359 - et 1 plus. Cliquez pour voir les détails
# 002
MPN: 290850
BOBINE D'ALLUMAGE
-Applicable jusqu'à épuisement-
depuis £77,17
depuis £77,17
Cette pièce remplace la pièce numéro 248406 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 002
MPN: 337713
BOBINE D'ALLUMAGE
-Applicable après épuisement de 290850-
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 290850 que nous avons en stock
# 003
MPN: 260166
COMPL. TUYAU DE CARBURANT AVANT DROIT
-Commander également le tuyau réf. 6- - Applicable aux États-Unis, au Canada et aux États-Unis LIGHT -
depuis £1 332,68
depuis £1 332,68
# 003
MPN: 260166
COMPL. TUYAU DE CARBURANT AVANT DROIT
-Commander également le tuyau réf. 6- -Pas pour les États-Unis, le Canada et les États-Unis LIGHT- -Applicable jusqu'au moteur n° 242908-
depuis £1 332,68
depuis £1 332,68
# 003
MPN: 311300
COMPL. TUYAU DE CARBURANT AVANT DROIT
-Commander également le tuyau réf. 6- -Pas pour les États-Unis, le Canada et les États-Unis LIGHT- -Applicable à partir du moteur n° 242909-
depuis £1 157,11
depuis £1 157,11
# 004
MPN: 260167
COMPL. TUYAU DE CARBURANT AVANT GAUCHE
-Commander également le tuyau réf. 6- - Applicable aux États-Unis, au Canada et aux États-Unis LIGHT -
depuis £1 332,68
depuis £1 332,68
# 004
MPN: 260167
COMPL. TUYAU DE CARBURANT AVANT GAUCHE
-Commander également le tuyau réf. 6- -Pas pour les États-Unis, le Canada et les États-Unis LIGHT- -Applicable jusqu'au moteur n° 242908-
depuis £1 332,68
depuis £1 332,68
# 004
MPN: 311301
COMPL. TUYAU DE CARBURANT AVANT GAUCHE
-Commander également le tuyau réf. 6- -Pas pour les États-Unis, le Canada et les États-Unis LIGHT- -Applicable à partir du moteur n° 242909-
depuis £1 157,11
depuis £1 157,11
# 005
MPN: 255639
COMPL. TUYAU DE CARBURANT ARRIÈRE
-Commander également le tuyau réf. 6 et la réf. du tuyau. 17 pour banc de cylindres droit ou réf. 18 pour banc de cylindres gauche- -Applicable pour USA, CDN, USA LIGHT-
depuis £877,10
depuis £877,10
# 005
MPN: 255639
COMPL. TUYAU DE CARBURANT ARRIÈRE
-Commander également le tuyau réf. 6 et la réf. du tuyau. 17 pour banc de cylindres droit ou réf. 18 pour banc de cylindres gauche- -Pas pour USA, CDN, USA LIGHT- -Applicable jusqu'au moteur n° 242908-
depuis £877,10
depuis £877,10
# 005
MPN: 311302
COMPL. TUYAU DE CARBURANT ARRIÈRE
-Commander également le tuyau réf. 6 et la réf. du tuyau. 17 pour banc de cylindres droit ou réf. 18 pour banc de cylindres gauche- -Pas pour USA, CDN, USA LIGHT- -Applicable à partir du moteur n° 242909-
depuis £930,52
depuis £930,52
# 006
MPN: 247918
TUYAU DE CARBURANT RELIANT LES RAILS AVANT ET ARRIÈRE
depuis £133,97
depuis £133,97
# 007
MPN: 255724
CALE
depuis £4,43
depuis £4,43
# 008
MPN: 231620
VIS
-M6 X 25-
depuis £0,51
depuis £0,51
# 009
MPN: 260965
GOUJON
-M6 X 23-
depuis £3,01
depuis £3,01
# 010
MPN: 14303824
VIS
-M6 X 60- -N'est plus fourni- -Remplacé par 14303834-
depuis £1,20
depuis £1,20
Cette pièce remplace le numéro de pièce 224997
# 010
MPN: 14303834
VIS
-M6 X 60-
depuis £0,85
depuis £0,85
# 011
MPN: 11197774
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 012
MPN: 259334
POMPE À ESSENCE DROITE
-N'est plus fourni- -Remplacé par 290031-
Remplacement
Remplacement
# 012
MPN: 290031
POMPE À ESSENCE DROITE
depuis £366,98
depuis £366,98
Cette pièce remplace le numéro de pièce 259334
# 013
MPN: 259335
POMPE À ESSENCE gauche
-N'est plus fourni- -Remplacé par 290032-
Remplacement
Remplacement
# 013
MPN: 290032
POMPE À ESSENCE gauche
depuis £366,98
depuis £366,98
Cette pièce remplace le numéro de pièce 259335
# 014
MPN: 212797
TASSE
depuis £20,77
depuis £20,77
# 015
MPN: 14305434
VIS
depuis £0,51
depuis £0,51
# 016
MPN: 12639724
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12639725 - et 1 plus. Cliquez pour voir les détails
# 017
MPN: 254515
TUYAU DE CARBURANT DROIT
depuis £152,08
depuis £152,08
# 018
MPN: 254516
TUYAU DE CARBURANT GAUCHE
depuis £152,08
depuis £152,08
# 019
MPN: 231616
VIS
-M6 X 14-
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 14305724 que nous avons en stock
# 019
MPN: 231618
VIS
-M6 X 20- -N'est plus fourni- -Remplacé par 231616-
depuis £0,53
depuis £0,53
# 020
MPN: 263982
COUVERCLE D'INSONORISATION DROIT
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 020
MPN: 284458
COUVERCLE D'INSONORISATION DROIT
-Applicable après épuisement de 263982-
depuis £62,05
depuis £62,05
Cette pièce remplace le numéro de pièce 263982
# 021
MPN: 263983
COUVERCLE D'INSONORISATION GAUCHE
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 021
MPN: 284459
COUVERCLE D'INSONORISATION GAUCHE
-Applicable après épuisement de 263983-
depuis £62,05
depuis £62,05
Cette pièce remplace le numéro de pièce 263983
# 022
MPN: 231619
VIS
-M6 X 22-
depuis £0,53
depuis £0,53
# 023
MPN: 264002
COUVERCLE DE POMPE
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 023
MPN: 284460
COUVERCLE DE POMPE
-Applicable après épuisement de 264002-
depuis £25,55
depuis £25,55
Cette pièce remplace le numéro de pièce 264002
# 024
MPN: 14058411
NOIX
depuis £0,53
depuis £0,53
# 025
MPN: 268933
Support de montage
-N'est plus fourni- -Remplacé par 284961-
Remplacement
Remplacement
# 025
MPN: 284961
Support de montage
depuis £51,09
depuis £51,09
Cette pièce remplace le numéro de pièce 268933 - et 1 plus. Cliquez pour voir les détails
# 026
MPN: 231616
VIS
-M6 X 14- -N'est plus fourni- -Remplacé par 231618-
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 14305724 que nous avons en stock
# 026
MPN: 231618
VIS
-M6 X 20-
depuis £0,53
depuis £0,53
# 027
MPN: 248334
VIS
-M6 X 16-
depuis £0,53
depuis £0,53
