0008 - Système d'air secondaire

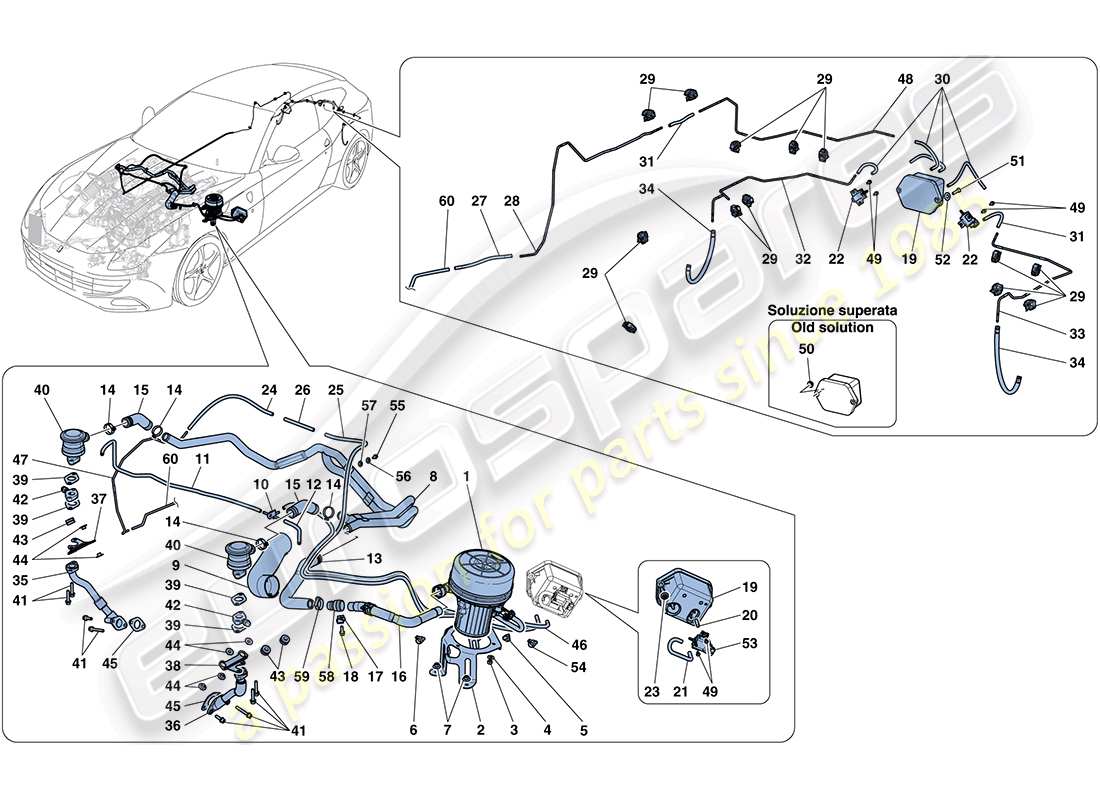

Ferrari FF (Europe) SECONDARY AIR SYSTEM Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 247795
POMPE DU SYSTÈME D'AIR SECONDAIRE
depuis £249,78
depuis £249,78
# 002
MPN: 269285
SUPPORT DE MONTAGE DE POMPE
depuis £35,61
depuis £35,61
# 003
MPN: 15896214
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 15896211
# 004
MPN: 11194674
Rondelle
depuis £0,53
depuis £0,53
# 005
MPN: 253769
AGRAFE
depuis £0,47
depuis £0,47
# 006
MPN: 198253
AGRAFE
depuis £2,05
depuis £2,05
# 007
MPN: 14039614
NOIX
depuis £0,53
depuis £0,53
# 008
MPN: 274980
TUYAU EN ALUMINIUM
depuis £103,81
depuis £103,81
# 009
MPN: 276428
MANCHON RÉFLÉCHISSANT LA CHALEUR
depuis £35,32
depuis £35,32
# 009
MPN: 276435
BANDE D'ALUMINIUM AUTO-ADHÉSIVE
depuis £3,76
depuis £3,76
# 010
MPN: 257691
TROIS FAÇONS
-Applicable à partir du Cul. N° 100181- - Applicable après épuisement de 275374-
depuis £0,86
depuis £0,86
Cette pièce remplace le numéro de pièce 275374
# 010
MPN: 275374
TROIS FAÇONS
-Après épuisement, commander également le tuyau 141235 réf. 12, tuyau 122761 réf. 11, tuyau 279281 réf. 46- -Applicable jusqu'au Ass. N°100180- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 011
MPN: 122761
TUYAU EN CAOUTCHOUC
-D. 3.5 X 665- -Entre le raccord 3-way et la vanne pneumatique RH- -Applicable à partir de Ass. Non. 100181- -Applicable après épuisement de 275542-
depuis £57,18
depuis £57,18
Cette pièce remplace le numéro de pièce 169700 - et 1 plus. Cliquez pour voir les détails
# 011
MPN: 275542
TUYAU EN CAOUTCHOUC
-D. 3.5 X 665- -Entre raccord 3-way et vanne pneumatique droite- -Après épuisement, commander également le connecteur trois voies 257691 réf. 10, tuyau 141235 réf. 12, tuyau 279281 réf. 46- -Applicable jusqu'au Ass. N°100180- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 012
MPN: 141235
TUYAU EN CAOUTCHOUC
-D. 3.5-8 X 90- -Entre le raccord 3-way et la vanne pneumatique LH- -Applicable à partir de Ass. N° 100181- -Applicable après épuisement de 253376-
depuis £2,26
depuis £2,26
Cette pièce remplace le numéro de pièce 253376
# 012
MPN: 253376
TUYAU EN CAOUTCHOUC
-D. 3.5-8 X 90- -Entre raccord 3-way et vanne pneumatique gauche- -Après épuisement, commander également le connecteur trois voies 257691 réf. 10, tuyau 122761 réf. 11, tuyau 279281 réf. 46- -Applicable jusqu'au Ass. N°100180- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 013
MPN: 267082
TUYAU DE CONNECTEUR
depuis £12,02
depuis £12,02
# 014
MPN: 13432970
COLLIER
depuis £0,85
depuis £0,85
Cette pièce remplace le numéro de pièce 13432908

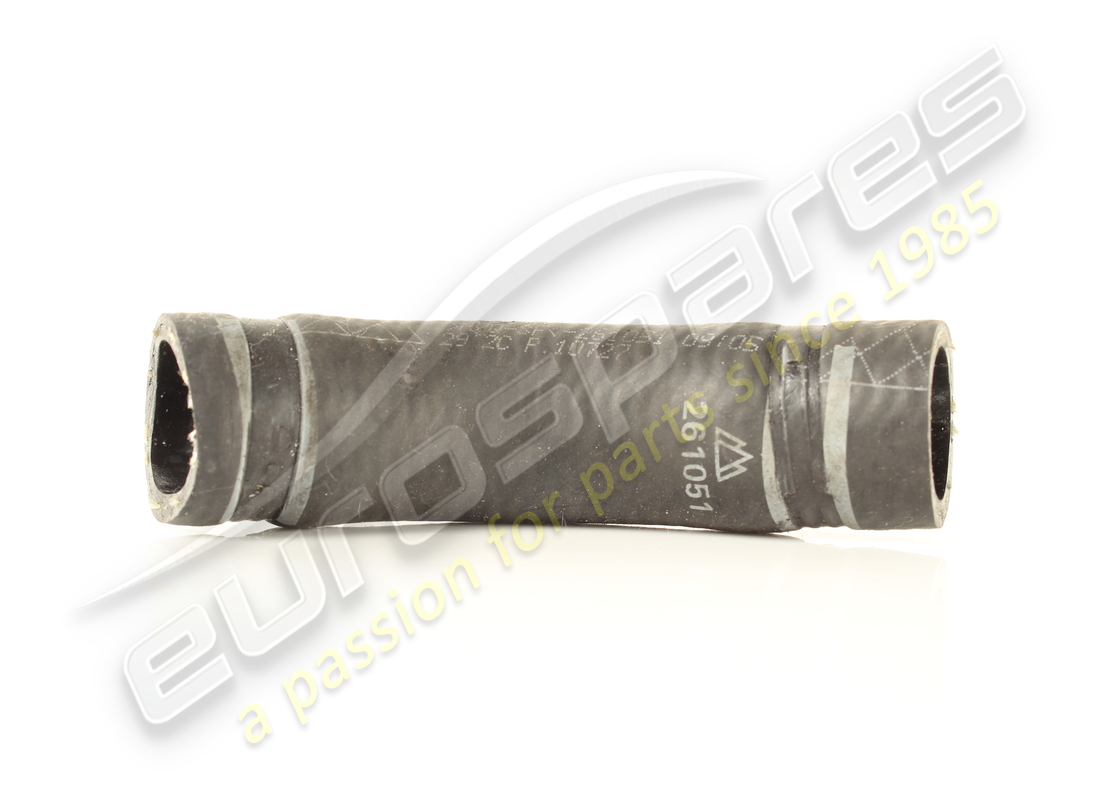

# 015
MPN: 261051
TUYAU DE CONNECTEUR
depuis £22,67
depuis £22,67
# 016
MPN: 267148
COMPL. TUYAU
depuis £16,65
depuis £16,65
# 017
MPN: 267133
support
depuis £14,28
depuis £14,28
# 018
MPN: 231617
VIS
-M6 X 18-
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 14433124
# 019
MPN: 198339
RÉSERVOIR ACCUMULATEUR À VIDE
depuis £15,57
depuis £15,57
# 020
MPN: 225098
CASQUETTE POUR L'UNION
depuis £0,86
depuis £0,86
# 021
MPN: 115149
TUYAU EN CAOUTCHOUC
depuis £22,69
depuis £22,69
# 022
MPN: 184363
ÉLECTROVANNE MARCHE/ARRÊT
-Applicable jusqu'à épuisement-
depuis £43,50
depuis £43,50
# 022
MPN: 315769
ÉLECTROVANNE MARCHE/ARRÊT
-Applicable après épuisement de 184363-
depuis £17,12
depuis £17,12
Cette pièce remplace la pièce numéro 184363 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 023
MPN: 14039614
NOIX
depuis £0,53
depuis £0,53
# 024
MPN: 125826
TUYAU EN CAOUTCHOUC
-D. 3.5-8 X 320- - Applicable jusqu'au Ass. Numéro 4}
depuis £6,81
depuis £6,81
# 024
MPN: 159542
TUYAU EN CAOUTCHOUC
-D. 3.5-8 X 260- - Applicable à partir du Ass. N ° 100181 jusqu'à Ass. N ° 5}
depuis £2,26
depuis £2,26
Cette pièce remplace le numéro de pièce 264424
# 024
MPN: 194323
TUYAU EN CAOUTCHOUC
-D. 3.5-8 X 330- - Applicable à partir du Ass. Numéro 4}
depuis £7,56
depuis £7,56
# 025
MPN: 276433
TUYAU EN CAOUTCHOUC
-D. 3.5-8 X 1500-
depuis £28,58
depuis £28,58
# 026
MPN: 261684
TUYAU EN CAOUTCHOUC
-D. 3.5-8 X 95-
depuis £2,10
depuis £2,10
Cette pièce remplace la pièce numéro 321333 que nous avons en stock
# 027
MPN: 115147
TUYAU EN CAOUTCHOUC
-D. 3.5-8 X 170-
depuis £2,92
depuis £2,92
Cette pièce remplace le numéro de pièce 321332
# 028
MPN: 269071
TUYAU RIGIDE
-Applicable jusqu'au Cul. N° 102897- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 028
MPN: 280573
TUYAU RIGIDE
-Applicable à partir du Cul. N° 102898- - Applicable après épuisement de 269071-
depuis £43,40
depuis £43,40
Cette pièce remplace le numéro de pièce 269071
# 029
MPN: 234284
AGRAFE
-1 compartiment-
depuis £0,51
depuis £0,51
# 029
MPN: 234285
AGRAFE
-2 compartiments-
depuis £0,47
depuis £0,47
# 030
MPN: 255096
TUYAU EN CAOUTCHOUC
-D. 3.5 X 140-
depuis £6,05
depuis £6,05
# 030
MPN: 277038
TUYAU EN CAOUTCHOUC
-D. 3.5 X 300-
depuis £18,49
depuis £18,49
# 030
MPN: 277041
TUYAU EN CAOUTCHOUC
-D. 3.5 X 180-
depuis £22,64
depuis £22,64
# 031
MPN: 199691
TUYAU EN CAOUTCHOUC
-D. 3.5 X 120-
depuis £1,75
depuis £1,75
# 032
MPN: 269074
TUYAU RIGIDE DROIT
depuis £34,47
depuis £34,47
# 033
MPN: 269073
TUYAU RIGIDE GAUCHE
depuis £18,50
depuis £18,50
# 034
MPN: 168069
TUYAU EN CAOUTCHOUC
-D. 3-11.5 X 250-
depuis £15,09
depuis £15,09
# 035
MPN: 257255
TUYAU D'ADMISSION D'AIR SECONDAIRE DROIT
depuis £74,00
depuis £74,00
# 036
MPN: 257256
TUYAU D'ADMISSION D'AIR SECONDAIRE GAUCHE
depuis £78,63
depuis £78,63
# 037
MPN: 257257
SUPPORT DROIT
depuis £4,30
depuis £4,30
# 038
MPN: 257258
SUPPORT GAUCHE
depuis £4,30
depuis £4,30
# 039
MPN: 186781
joint
depuis £3,11
depuis £3,11
# 040
MPN: 171175
SOUPAPE DU SYSTÈME D'AIR SECONDAIRE
depuis £110,84
depuis £110,84
# 041
MPN: 231618
VIS
-M6 X 20-
depuis £0,53
depuis £0,53
# 041
MPN: 231621
VIS
-M6 X 30-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 216568
# 041
MPN: 231623
VIS
-M6 X 40-
depuis £0,47
depuis £0,47
# 042
MPN: 264020
ENSEMBLE D'ESPACEUR
depuis £22,20
depuis £22,20
Cette pièce remplace le numéro de pièce 252813 - et 4 plus. Cliquez pour voir les détails
# 043
MPN: 177576
ŒILLET
depuis £1,18
depuis £1,18
# 044
MPN: 183898
DOUILLE À BRIDE
depuis £1,65
depuis £1,65
# 045
MPN: 202980
joint
depuis £1,70
depuis £1,70
# 046
MPN: 276430
TUYAU EN CAOUTCHOUC
-D. 3.5-8 X 1180- -Après épuisement, commander également le connecteur trois voies 257691 réf. 10, tuyau 141235 réf. 12, tuyau 122761 réf. 11- -Applicable jusqu'au Ass. N°100180- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 046
MPN: 279281
TUYAU EN CAOUTCHOUC
-D. 3.5-8 X 1180- - Applicable à partir du Ass. Non. 100181- -Applicable après épuisement de 276430-
depuis £20,17
depuis £20,17
Cette pièce remplace le numéro de pièce 276430
# 047
MPN: 276506
TUYAU EN CAOUTCHOUC
-D. 3.5-8 X 730- - Applicable jusqu'au Ass. Numéro 4}
depuis £28,58
depuis £28,58
# 047
MPN: 280051
TUYAU EN CAOUTCHOUC
-D. 3.5 -8mm- - Applicable à partir du Ass. N° 100213- -N'est plus fourni- -Remplacé par 289048-
Remplacement
Remplacement
# 047
MPN: 289048
TUYAU EN CAOUTCHOUC
-D. 3.5-8 X 950-
depuis £42,88
depuis £42,88
Cette pièce remplace le numéro de pièce 280051
# 048
MPN: 269072
TUYAU RIGIDE
depuis £18,50
depuis £18,50
# 049
MPN: 15516204
VIS
-M4 X 12-
depuis £0,52
depuis £0,52
# 050
MPN: 14059111
NOIX
-Applicable jusqu'au Cul. Non : 105159-
depuis £0,53
depuis £0,53
# 051
MPN: 14304424
VIS
-Applicable à partir du Ass. Non : 105160-
depuis £0,47
depuis £0,47
# 052
MPN: 11181574
Rondelle
-Applicable à partir du Ass. Non : 105160-
depuis £0,47
depuis £0,47
# 053
MPN: 184363
ÉLECTROVANNE MARCHE/ARRÊT
-Applicable jusqu'au Cul. N° 106476- -Applicable jusqu'à épuisement-
depuis £43,50
depuis £43,50
# 053
MPN: 283001
ÉLECTROVANNE COMPLÈTE DE TUYAU
-Applicable à partir du Ass. Non : 106477-
depuis £160,91
depuis £160,91
# 053
MPN: 315769
ÉLECTROVANNE MARCHE/ARRÊT
-Applicable jusqu'au Cul. N° 106476- - Applicable après épuisement de 184363-
depuis £17,12
depuis £17,12
Cette pièce remplace la pièce numéro 184363 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 054
MPN: 262559
AGRAFE
depuis £0,53
depuis £0,53
# 055
MPN: 14305124
VIS
-N'est plus fourni- -Remplacé par 233600-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14305121
# 055
MPN: 233600
VIS
-M6 X 12-
depuis £0,54
depuis £0,54
# 056
MPN: 11197774
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 057
MPN: 12643724
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 109684 - et 4 plus. Cliquez pour voir les détails
# 058
MPN: 249483
Couplage
depuis £1,07
depuis £1,07
# 059
MPN: 13432970
COLLIER
depuis £0,90
depuis £0,90
Cette pièce remplace le numéro de pièce 13432908
# 060
MPN: 268394
TUYAU DU SYSTÈME DE CONTRÔLE DES ÉMISSIONS, SECTION SOUS-CAISSE ARRIÈRE
depuis £55,67
depuis £55,67
-part-diagram-0009.webp "FERRARI FF (EUROPE) POMPES ET TUYAUX DU SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI FF (EUROPE) RÉSERVOIRS DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI FF (EUROPE) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI FF (EUROPE) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI FF (EUROPE) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI FF (EUROPE) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI FF (EUROPE) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI FF (EUROPE) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI FF (EUROPE) SYSTÈME DE LUBRIFICATION : RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI FF (EUROPE) REFROIDISSEMENT - POMPE EAU / HUILE SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI FF (EUROPE) REFROIDISSEMENT - RÉSERVOIR COLLECTEUR ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI FF (EUROPE) REFROIDISSEMENT - RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI FF (EUROPE) BOÎTIER DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI FF (EUROPE) TUYAU DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI FF (EUROPE) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI FF (EUROPE) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI FF (EUROPE) KIT DE RÉPARATION BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI FF (EUROPE) SYSTÈME PTU SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI FF (EUROPE) KIT DE RÉPARATION PTU SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI FF (EUROPE) SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI FF (EUROPE) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI FF (EUROPE) ETRIERS DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI FF (EUROPE) ETRIERS DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI FF (EUROPE) COMMANDE DU FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI FF (EUROPE) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI FF (EUROPE) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI FF (EUROPE) POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI FF (EUROPE) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI FF (EUROPE) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI FF (EUROPE) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI FF (EUROPE) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI FF (EUROPE) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI FF (EUROPE) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI FF (EUROPE) SYSTÈME DE LEVAGE DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI FF (EUROPE) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI FF (EUROPE) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI FF (EUROPE) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI FF (EUROPE) SYSTÈME AC - EAU ET FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI FF (EUROPE) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI FF (EUROPE) CONDUITS D'AIR POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI FF (EUROPE) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI FF (EUROPE) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI FF (EUROPE) SERRE SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI FF (EUROPE) STRUCTURES ET ÉLÉMENTS, AVANT DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI FF (EUROPE) STRUCTURES ET ÉLÉMENTS, CENTRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI FF (EUROPE) STRUCTURES ET ÉLÉMENTS, ARRIÈRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI FF (EUROPE) ACHEVEMENT DU CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI FF (EUROPE) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI FF (EUROPE) ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI FF (EUROPE) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI FF (EUROPE) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI FF (EUROPE) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI FF (EUROPE) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI FF (EUROPE) COUVERCLE ARRIÈRE ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI FF (EUROPE) TRAPPE DE REMPLISSAGE DE CARBURANT ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI FF (EUROPE) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI FF (EUROPE) PORTES - MÉCANISME D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI FF (EUROPE) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI FF (EUROPE) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI FF (EUROPE) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI FF (EUROPE) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI FF (EUROPE) SIÈGE AVANT - CEINTURES DE SÉCURITÉ, GUIDES ET RÉGLAGES SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI FF (EUROPE) SIÈGE AVANT - GARNITURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI FF (EUROPE) SIÈGE ARRIÈRE - CEINTURES DE SÉCURITÉ - GARNITURE INTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI FF (EUROPE) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI FF (EUROPE) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI FF (EUROPE) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI FF (EUROPE) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI FF (EUROPE) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI FF (EUROPE) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI FF (EUROPE) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI FF (EUROPE) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI FF (EUROPE) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI FF (EUROPE) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI FF (EUROPE) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI FF (EUROPE) CALCULATEURS DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI FF (EUROPE) SYSTÈME ANTI-VOL SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI FF (EUROPE) SYSTÈME D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI FF (EUROPE) SYSTÈME D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI FF (EUROPE) SYSTÈME DE HAUT-PARLEURS AUDIO SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI FF (EUROPE) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI FF (EUROPE) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI FF (EUROPE) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI FF (EUROPE) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI FF (EUROPE) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI FF (EUROPE) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI FF (EUROPE) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI FF (EUROPE) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI FF (EUROPE) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI FF (EUROPE) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
