0045 - COMPRESSEUR DU SYSTÈME AC

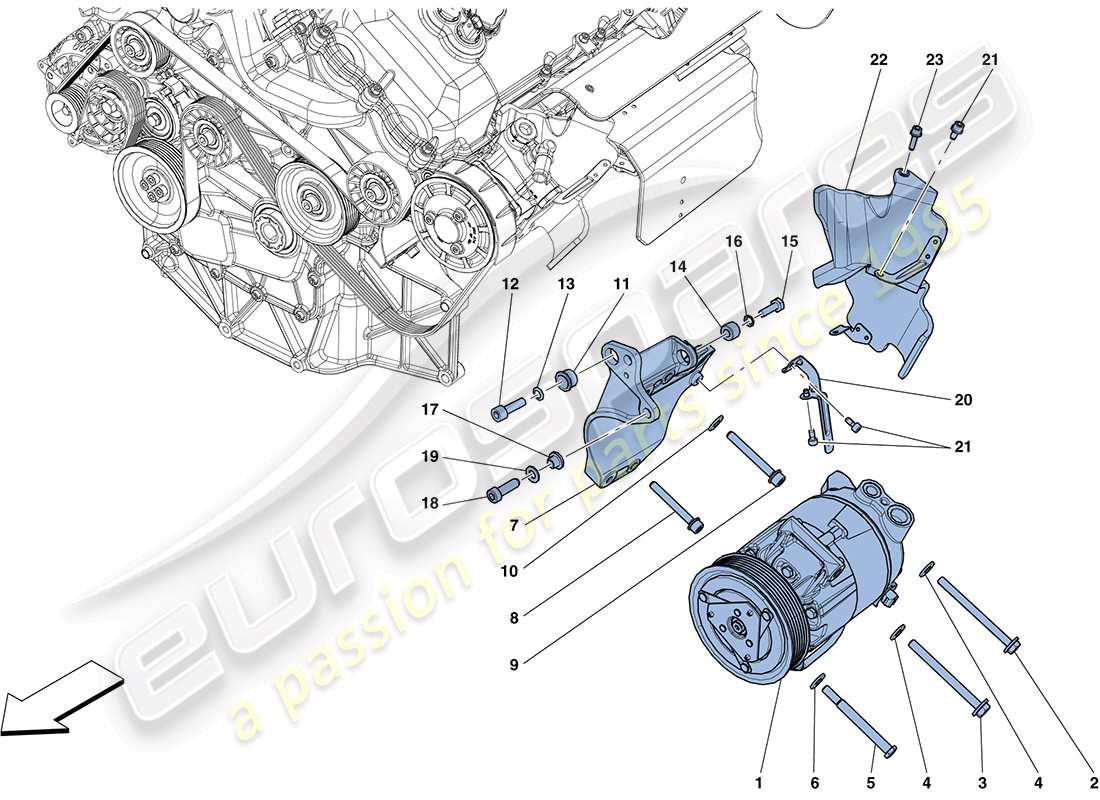

Ferrari FF (Europe) AC SYSTEM COMPRESSOR Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 265692
Compresseur de climatisation
-Après épuisement ordre 287796 + tranche 288450 réf.7- -Applicable jusqu'au moteur n°211026- -Applicable jusqu'à épuisement-
depuis £1 289,73
depuis £1 289,73
# 001
MPN: 287796
Compresseur de climatisation
-Applicable à partir du moteur n° 211027-
depuis £720,10
depuis £720,10
# 002
MPN: 16046134
VIS
-M8 X 100-
depuis £0,69
depuis £0,69
# 003
MPN: 16045024
VIS
-M8 X 90-
depuis £0,55
depuis £0,55
Cette pièce remplace le numéro de pièce 125924 - et 1 plus. Cliquez pour voir les détails
# 004
MPN: 11193874
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 11193879 que nous avons en stock
# 005
MPN: 14306424
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14306324 - et 2 plus. Cliquez pour voir les détails
# 006
MPN: 11186374
Rondelle
depuis £0,64
depuis £0,64
# 007
MPN: 248387
support
-Pour compresseur AC et pompe de direction assistée- -Applicable jusqu'à épuisement-
depuis £153,27
depuis £153,27
# 007
MPN: 278143
support
-Pour compresseur de climatisation et pompe de direction assistée- -Applicable jusqu'au moteur n° 211026- -Applicable après épuisement de 248387-
depuis £178,80
depuis £178,80
Cette pièce remplace la pièce numéro 248387 que nous avons en stock
# 007
MPN: 288450
support
-Pour compresseur de climatisation et pompe de direction assistée- -Applicable à partir du moteur n° 211027- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 007
MPN: 325656
support
-Pour compresseur de climatisation et pompe de direction assistée- -Applicable à partir du moteur n° 211027- -Applicable après épuisement de 288450-
depuis £194,27
depuis £194,27
Cette pièce remplace le numéro de pièce 288450
# 008
MPN: 231630
VIS
-M8 X 65-
depuis £0,72
depuis £0,72
# 009
MPN: 14306924
VIS
-M8 X 50-
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 14306921 que nous avons en stock
# 010
MPN: 11193874
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 11193879 que nous avons en stock
# 011
MPN: 248389
BAGUE
depuis £3,39
depuis £3,39
# 012
MPN: 14306424
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14306324 - et 2 plus. Cliquez pour voir les détails
# 013
MPN: 178341
Rondelle
depuis £0,54
depuis £0,54
# 014
MPN: 260393
BAGUE
depuis £1,72
depuis £1,72
# 015
MPN: 16043624
VIS
-M8 X 25-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 106526 - et 1 plus. Cliquez pour voir les détails
# 016
MPN: 178341
Rondelle
depuis £0,54
depuis £0,54
# 017
MPN: 249541
BAGUE
-Applicable pour support 248387 réf. 7-
depuis £47,43
depuis £47,43
# 018
MPN: 13028734
VIS
-M8 X 25-
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 14814434 que nous avons en stock
# 019
MPN: 11193874
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 11193879 que nous avons en stock
# 020
MPN: 259273
support
depuis £14,97
depuis £14,97
# 021
MPN: 233600
VIS
-M6 X 12-
depuis £0,53
depuis £0,53
# 022
MPN: 277031
BOUCLIER THERMIQUE
-Applicable jusqu'à épuisement-
depuis £43,38
depuis £43,38
# 022
MPN: 294313
BOUCLIER THERMIQUE
-Applicable après épuisement de 277031-
depuis £94,14
depuis £94,14
Cette pièce remplace la pièce numéro 277031 que nous avons en stock
# 023
MPN: 231618
VIS
-M6 X 20- -N'est plus fourni- -Remplacé par 231620-
depuis £0,54
depuis £0,54
# 023
MPN: 231620
VIS
-M6 X 25-
depuis £0,54
depuis £0,54
