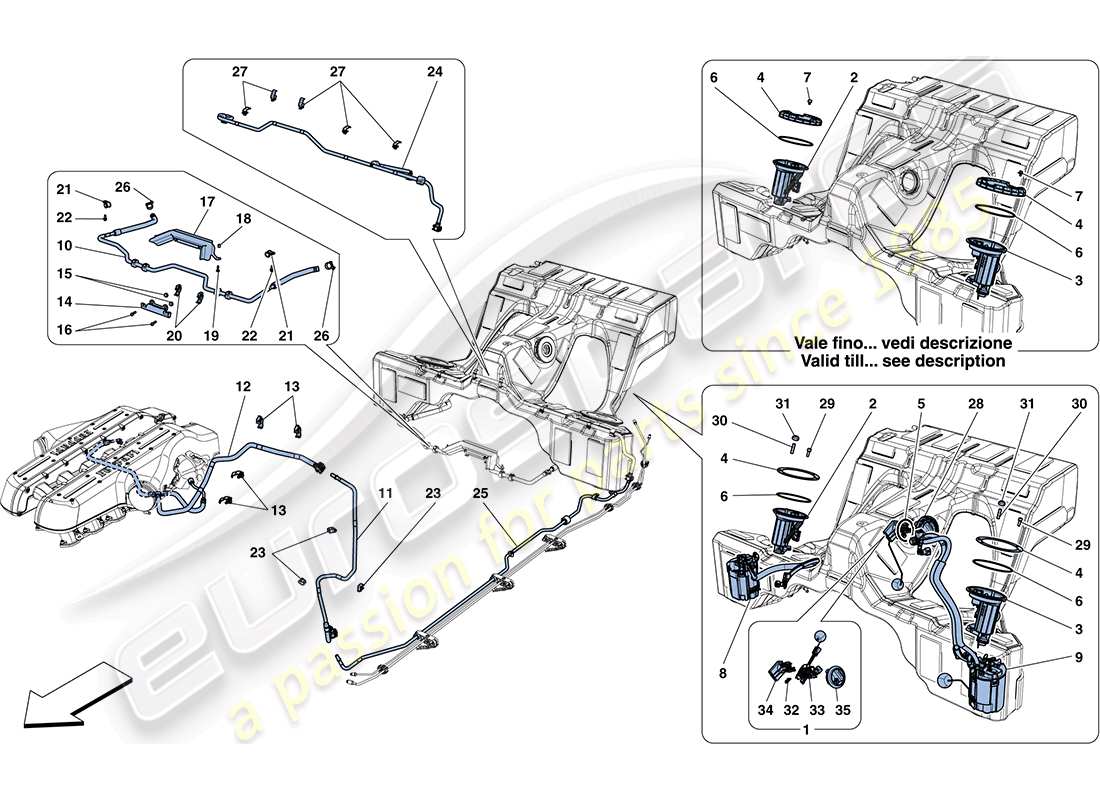

0009 - POMPES ET TUYAUX DU SYSTÈME DE CARBURANT
Ferrari FF (RHD) FUEL SYSTEM PUMPS AND PIPES Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
254314
COMPL. CAPTEUR D'INCLINAISON
-Applicable jusqu'au Cul. Non : 102155-
depuis
£357,49
depuis
£357,49
#
001
MPN:
273540
COMPL. CAPTEUR D'INCLINAISON
-Après épuisement, commander des pièces individuelles- -Applicable auprès de Ass. N° 102156- -Applicable jusqu'à épuisement-
depuis
£901,23
depuis
£901,23
#
002
MPN:
253600
FILTRE DE POMPE À ESSENCE DROIT
-Applicable jusqu'au Cul. N° 103019- -Applicable jusqu'à épuisement-
depuis
£158,78
depuis
£158,78
#
002
MPN:
282784
FILTRE DE POMPE À ESSENCE DROIT
-Applicable à partir du Cul. N° 103020- - Applicable après épuisement de 253600-
depuis
£198,59
depuis
£198,59
Cette pièce remplace la pièce numéro 253600 que nous avons en stock
- et 4 plus. Cliquez pour voir les détails
#

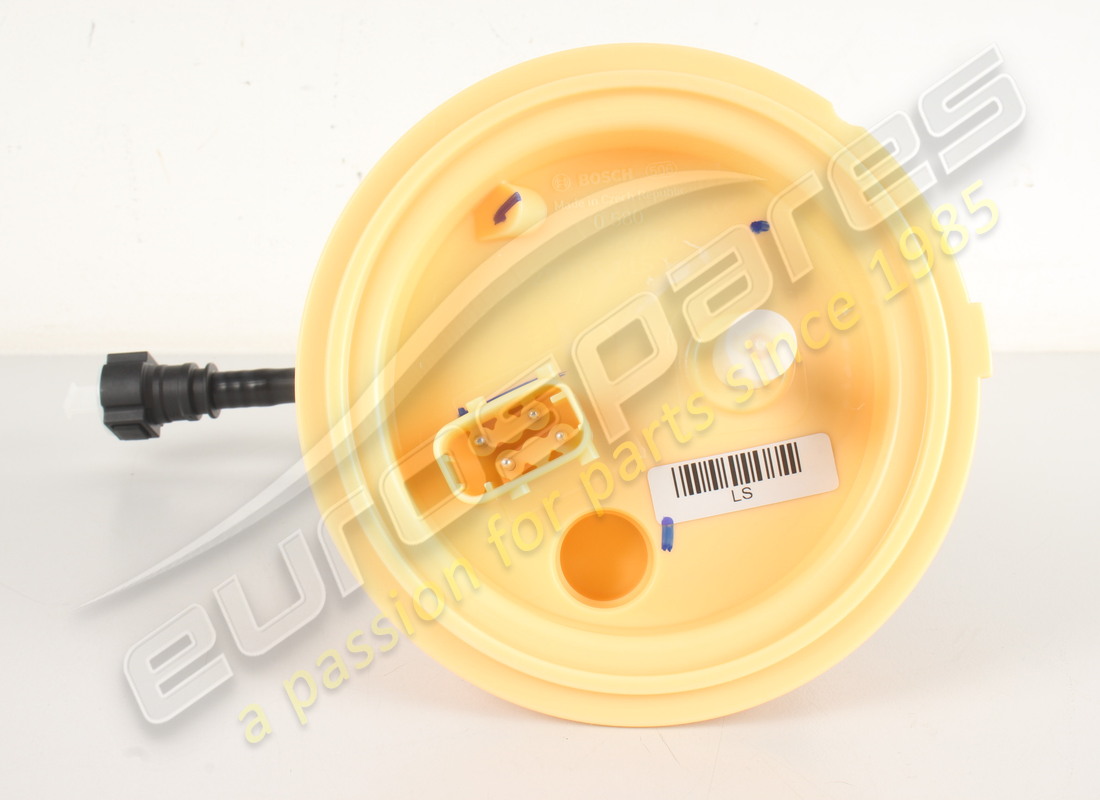

003
MPN:
253597
FILTRE DE POMPE À ESSENCE GAUCHE
-Applicable jusqu'au Cul. N° 103019- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
003
MPN:
282785
FILTRE DE POMPE À ESSENCE GAUCHE
-Applicable à partir du Cul. N° 103020- - Applicable après épuisement de 253597-
depuis
£317,31
depuis
£317,31
Cette pièce remplace le numéro de pièce 253597
- et 4 plus. Cliquez pour voir les détails
#
004
MPN:
239497
ANNEAU DE FIXATION
-Applicable jusqu'au Cul. Non : 102155-
depuis
£19,77
depuis
£19,77
#
004
MPN:
275998
ANNEAU DE FIXATION
-Applicable à partir du Ass. Non : 102156-
depuis
£22,64
depuis
£22,64
#
005
MPN:
239413
JOINT TORIQUE
depuis
£2,75
depuis
£2,75
#
006
MPN:
239412
JOINT TORIQUE
-Applicable à partir du Ass. Non : 103020-
depuis
£6,15
depuis
£6,15
#
006
MPN:
275314
JOINT TORIQUE
-Applicable jusqu'au Cul. Non : 103019-
depuis
£3,71
depuis
£3,71
#
007
MPN:
239456
SERRURE SECONDAIRE
-Applicable jusqu'au Cul. Non : 102155-
depuis
£20,35
depuis
£20,35
#
008
MPN:
272086
POMPE À ESSENCE DROITE
depuis
£544,20
depuis
£544,20
Cette pièce remplace le numéro de pièce 270128
- et 1 plus. Cliquez pour voir les détails
#
009
MPN:
272087
POMPE À ESSENCE gauche
depuis
£466,81
depuis
£466,81
#
010
MPN:
272859
TUYAU DE RACCORD INFÉRIEUR
depuis
£116,46
depuis
£116,46
#
011
MPN:
271935
TUYAU D'ADMINISTRATION DE CARBURANT, SECTION AVANT
-N'est plus fourni- -Remplacé par 290293-
Remplacement
Remplacement
#
011
MPN:
290293
TUYAU D'ADMINISTRATION DE CARBURANT, SECTION AVANT
depuis
£26,65
depuis
£26,65
Cette pièce remplace le numéro de pièce 271935
- et 1 plus. Cliquez pour voir les détails
#
012
MPN:
272004
TUYAU DE CARBURANT BASSE PRESSION
-Applicable jusqu'au Cul. N° 104720- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
012
MPN:
289212
TUYAU DE CARBURANT BASSE PRESSION
-Applicable à partir du Cul. N° 104721- - Applicable après épuisement de 272004-
depuis
£250,59
depuis
£250,59
Cette pièce remplace le numéro de pièce 272004
#
013
MPN:
204777
AGRAFE
depuis
£0,47
depuis
£0,47
#
014
MPN:
270767
PROTECTION DE TUYAU INFÉRIEUR
depuis
£10,55
depuis
£10,55
#
015
MPN:
14622387
CASQUETTE
depuis
£1,63
depuis
£1,63
#
016
MPN:
168133
VIS
-M5 X 20- -N'est plus fourni- -Remplacé par 85692400-
depuis
£0,53
depuis
£0,53
#
016
MPN:
85692400
VIS
-M5 X 20-
depuis
£0,53
depuis
£0,53
#
017
MPN:
270768
BOUCLIER THERMIQUE DE TUYAU INFÉRIEUR
depuis
£7,71
depuis
£7,71
#
018
MPN:
14040514
NOIX
depuis
£0,47
depuis
£0,47
#
019
MPN:
168133
VIS
-M5 X 20- -N'est plus fourni- -Remplacé par 85692400-
depuis
£0,53
depuis
£0,53
#
019
MPN:
85692400
VIS
-M5 X 20-
depuis
£0,53
depuis
£0,53
#
020
MPN:
257886
CLIP RAYMOND
depuis
£0,47
depuis
£0,47
#
021
MPN:
10441490
SUPPORT AVEC GAINE
-D. 14-
depuis
£0,47
depuis
£0,47
#
022
MPN:
11568027
VIS
-M6 X 18-
depuis
£0,80
depuis
£0,80
#
023
MPN:
235682
AGRAFE
depuis
£0,47
depuis
£0,47
#
024
MPN:
270945
TUYAU D'ADMINISTRATION DE CARBURANT, SECTION ARRIÈRE
-Applicable jusqu'au Cul. N° 104523- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
024
MPN:
285160
TUYAU D'ADMINISTRATION DE CARBURANT, SECTION ARRIÈRE
-Applicable à partir du Cul. N° 104524- - Applicable après épuisement de 270945-
depuis
£90,33
depuis
£90,33
Cette pièce remplace le numéro de pièce 270945
- et 1 plus. Cliquez pour voir les détails
#
025
MPN:
271937
TUYAU D'ADMINISTRATION DE CARBURANT, SECTION CENTRALE
depuis
£18,65
depuis
£18,65
#
026
MPN:
13126670
COLLIER
-Applicable jusqu'à épuisement-
depuis
£0,58
depuis
£0,58
#
026
MPN:
281598
COLLIER
-Applicable après épuisement de 13126670-
depuis
£1,63
depuis
£1,63
#
027
MPN:
177553
AGRAFE
depuis
£0,47
depuis
£0,47
#
028
MPN:
252073
SUPPORT DE CAPTEUR DE NIVEAU DE CARBURANT
-Applicable jusqu'au Cul. Non : 102155-
depuis
£90,59
depuis
£90,59
#
028
MPN:
276001
ANNEAU DE FIXATION DU CAPTEUR DE NIVEAU
-Applicable à partir du Ass. Non : 102156-
depuis
£90,31
depuis
£90,31
#
029
MPN:
256323
VIS
-M5 X 16- - Applicable à partir du Ass. N ° 3}
depuis
£0,47
depuis
£0,47
#
030
MPN:
11001124
GOUJON
-Applicable à partir du Ass. Non : 102156-
depuis
£39,16
depuis
£39,16
Cette pièce remplace le numéro de pièce 11001324
#
031
MPN:
14040514
NOIX
-Applicable à partir du Ass. Non : 102156-
depuis
£0,47
depuis
£0,47
#
032
MPN:
238688
CONNECTEUR
-Applicable à partir du Ass. Non : 102156-
depuis
£29,75
depuis
£29,75
#
033
MPN:
253598
CAPTEUR DE NIVEAU DE CARBURANT
-Applicable à partir du Ass. Non : 102156-
depuis
£73,81
depuis
£73,81
#
034
MPN:
254311
ADAPTATEUR DE COIN
-Applicable à partir du Ass. Non : 102156-
depuis
£3,20
depuis
£3,20
#
035
MPN:
273479
SUPPORT DE CAPTEUR DE NIVEAU DE CARBURANT
-Applicable à partir du Ass. Non : 102156-
depuis
£36,91
depuis
£36,91
-part-diagram-0010.webp "FERRARI FF (RHD) RÉSERVOIRS DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI FF (RHD) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI FF (RHD) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI FF (RHD) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI FF (RHD) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI FF (RHD) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI FF (RHD) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI FF (RHD) SYSTÈME DE LUBRIFICATION : RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI FF (RHD) REFROIDISSEMENT - POMPE EAU / HUILE SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI FF (RHD) REFROIDISSEMENT - RÉSERVOIR COLLECTEUR ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI FF (RHD) REFROIDISSEMENT - RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI FF (RHD) BOÎTIER DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI FF (RHD) TUYAU DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI FF (RHD) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI FF (RHD) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI FF (RHD) KIT DE RÉPARATION BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI FF (RHD) SYSTÈME PTU SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI FF (RHD) KIT DE RÉPARATION PTU SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI FF (RHD) SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI FF (RHD) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI FF (RHD) ETRIERS DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI FF (RHD) ETRIERS DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI FF (RHD) COMMANDE DU FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI FF (RHD) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI FF (RHD) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI FF (RHD) POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI FF (RHD) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI FF (RHD) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI FF (RHD) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI FF (RHD) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI FF (RHD) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI FF (RHD) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI FF (RHD) SYSTÈME DE LEVAGE DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI FF (RHD) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI FF (RHD) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI FF (RHD) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI FF (RHD) SYSTÈME AC - EAU ET FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI FF (RHD) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI FF (RHD) CONDUITS D'AIR POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI FF (RHD) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI FF (RHD) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI FF (RHD) SERRE SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI FF (RHD) STRUCTURES ET ÉLÉMENTS, AVANT DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI FF (RHD) STRUCTURES ET ÉLÉMENTS, CENTRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI FF (RHD) STRUCTURES ET ÉLÉMENTS, ARRIÈRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI FF (RHD) ACHEVEMENT DU CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI FF (RHD) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI FF (RHD) ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI FF (RHD) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI FF (RHD) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI FF (RHD) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI FF (RHD) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI FF (RHD) COUVERCLE ARRIÈRE ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI FF (RHD) TRAPPE DE REMPLISSAGE DE CARBURANT ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI FF (RHD) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI FF (RHD) PORTES - MÉCANISME D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI FF (RHD) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI FF (RHD) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI FF (RHD) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI FF (RHD) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI FF (RHD) SIÈGE AVANT - CEINTURES DE SÉCURITÉ, GUIDES ET RÉGLAGES SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI FF (RHD) SIÈGE AVANT - GARNITURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI FF (RHD) SIÈGE ARRIÈRE - CEINTURES DE SÉCURITÉ - GARNITURE INTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI FF (RHD) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI FF (RHD) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI FF (RHD) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI FF (RHD) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI FF (RHD) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI FF (RHD) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI FF (RHD) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI FF (RHD) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI FF (RHD) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI FF (RHD) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI FF (RHD) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI FF (RHD) CALCULATEURS DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI FF (RHD) SYSTÈME ANTI-VOL SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI FF (RHD) SYSTÈME D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI FF (RHD) SYSTÈME D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI FF (RHD) SYSTÈME DE HAUT-PARLEURS AUDIO SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI FF (RHD) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI FF (RHD) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI FF (RHD) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI FF (RHD) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI FF (RHD) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI FF (RHD) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI FF (RHD) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI FF (RHD) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI FF (RHD) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI FF (RHD) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI FF (RHD) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
