0016 - SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES

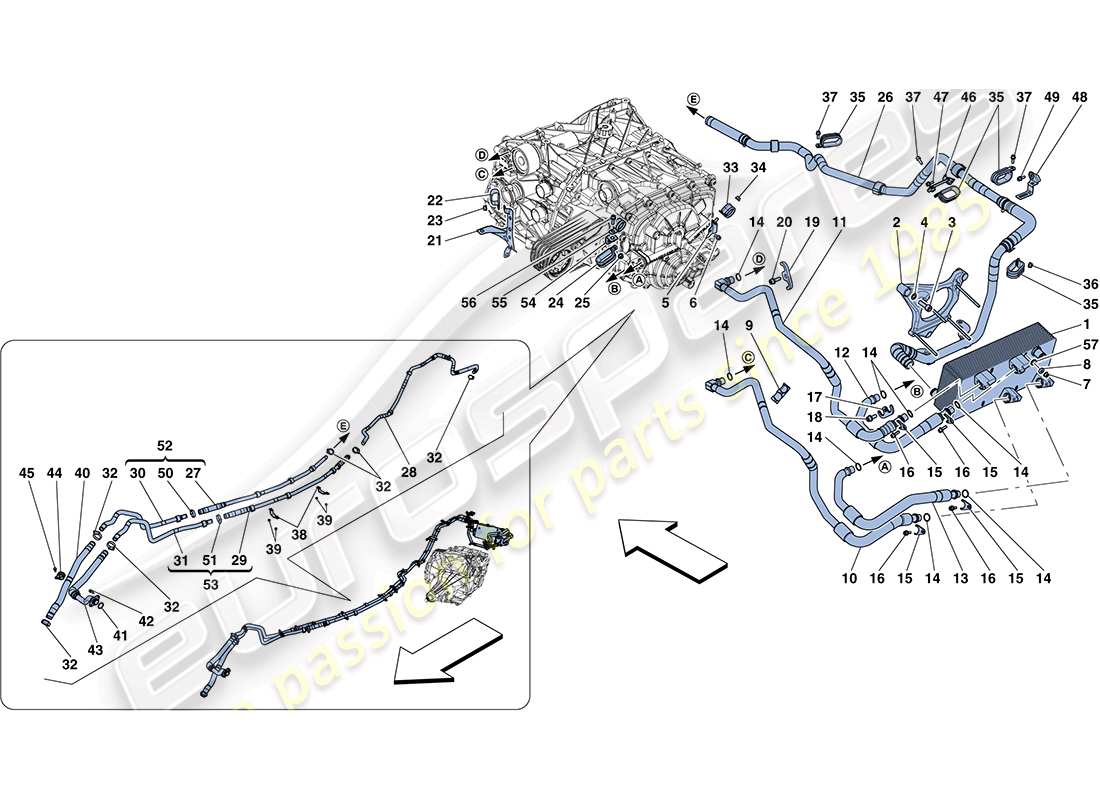

Ferrari FF (RHD) GEARBOX OIL LUBRICATION AND COOLING SYSTEM Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
266826
ÉCHANGEUR DE CHALEUR À L'HUILE
-Après épuisement, commander l'échangeur 326420, canalisation 334873 réf. 10, tuyau 334874 réf. 12 et tuyau 334875 réf. 13- -Applicable jusqu'au Ass. N°136854- -Applicable jusqu'à épuisement-
depuis
£415,35
depuis
£415,35
Cette pièce remplace le numéro de pièce 262811
- et 1 plus. Cliquez pour voir les détails
#
001
MPN:
326420
ÉCHANGEUR DE CHALEUR À L'HUILE
-Applicable à partir du Cul. N° 136855- - Applicable après épuisement de 266826-
depuis
£495,76
depuis
£495,76
Cette pièce remplace la pièce numéro 266826 que nous avons en stock
- et 1 plus. Cliquez pour voir les détails
#
002
MPN:
268351
SUPPORT D'ÉCHANGEUR DE CHALEUR SIMPLE HUILE DE BOÎTE DE VITESSES
-Applicable jusqu'au Cul. N° 106667- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
002
MPN:
290643
SUPPORT D'ÉCHANGEUR DE CHALEUR SIMPLE HUILE DE BOÎTE DE VITESSES
-Applicable à partir du Ass. N° 106668- -Applicable après épuisement de 268351- -N'est plus fourni- -Remplacé par 318265-
depuis
£176,37
depuis
£176,37
Cette pièce remplace le numéro de pièce 268351
- et 1 plus. Cliquez pour voir les détails
#
002
MPN:
318265
SUPPORT D'ÉCHANGEUR DE CHALEUR SIMPLE HUILE DE BOÎTE DE VITESSES
-Applicable à partir du Ass. Non : 106668-
depuis
£33,87
depuis
£33,87
#
003
MPN:
14307534
VIS
-M10 X 1.25 X 30-
depuis
£1,51
depuis
£1,51
#
004
MPN:
12648321
Rondelle
depuis
£0,53
depuis
£0,53
#
005
MPN:
268359
support
depuis
£9,48
depuis
£9,48
Cette pièce remplace le numéro de pièce 268363
#
006
MPN:
233600
VIS
-M6 X 12-
depuis
£0,54
depuis
£0,54
#
007
MPN:
14058421
NOIX
depuis
£0,80
depuis
£0,80
Cette pièce remplace le numéro de pièce 14075721
#
008
MPN:
13604015
CALE
depuis
£0,53
depuis
£0,53
#
009
MPN:
264810
CALE
depuis
£2,84
depuis
£2,84
#
010
MPN:
262812
TUYAU DE DISTRIBUTION DE LIQUIDE ATF
-Applicable jusqu'au Cul. N° 136854- -Applicable jusqu'à épuisement-
depuis
£223,17
depuis
£223,17
#
010
MPN:
334873
TUYAU DE DISTRIBUTION DE LIQUIDE ATF
-Applicable à partir du Cul. N° 136855- - Applicable après épuisement de 262812-
depuis
£123,67
depuis
£123,67
Cette pièce remplace la pièce numéro 262812 que nous avons en stock
- et 1 plus. Cliquez pour voir les détails
#
011
MPN:
262813
TUYAU DE RETOUR DE LIQUIDE ATF
depuis
£132,56
depuis
£132,56
#
012
MPN:
262814
TUYAU DE RETOUR D'HUILE GL
-Applicable jusqu'au Cul. N° 136854- -Applicable jusqu'à épuisement-
depuis
£59,16
depuis
£59,16
#
012
MPN:
334874
GL-5 TUYAU DE RETOUR D'HUILE
-Applicable à partir du Cul. N° 136855- - Applicable après épuisement de 262814-
depuis
£70,61
depuis
£70,61
Cette pièce remplace la pièce numéro 262814 que nous avons en stock
- et 2 plus. Cliquez pour voir les détails
#
013
MPN:
262815
TUYAU DE LIVRAISON D'HUILE GL
-Applicable jusqu'au Cul. N° 136854- -Applicable jusqu'à épuisement-
depuis
£64,90
depuis
£64,90
#
013
MPN:
334875
GL-5 TUYAU DE LIVRAISON D'HUILE
-Applicable à partir du Cul. N° 136855- - Applicable après épuisement de 262815-
depuis
£77,47
depuis
£77,47
Cette pièce remplace la pièce numéro 262815 que nous avons en stock
- et 2 plus. Cliquez pour voir les détails
#
014
MPN:
254644
joint
depuis
£0,51
depuis
£0,51
Cette pièce remplace le numéro de pièce 14453481
#
015
MPN:
262827
FOURCHE DE RETENUE DE TUYAU
depuis
£10,21
depuis
£10,21
#
016
MPN:
231617
VIS
-M6 X 18-
depuis
£0,53
depuis
£0,53
Cette pièce remplace la pièce numéro 14433124 que nous avons en stock
#
017
MPN:
261824
FOURCHE DE RETENUE DE TUYAU
depuis
£16,05
depuis
£16,05
#
018
MPN:
248471
VIS
-M8 X 20-
depuis
£0,64
depuis
£0,64
#
019
MPN:
236479
FOURCHE DE RETENUE DE TUYAU
Remplacement
Remplacement
#
020
MPN:
231628
VIS
-M8 X 25-
depuis
£0,53
depuis
£0,53
#
021
MPN:
274638
support
depuis
£32,92
depuis
£32,92
#
022
MPN:
265771
support
depuis
£1,28
depuis
£1,28
#
023
MPN:
14040611
NOIX
depuis
£0,54
depuis
£0,54
#
024
MPN:
61712500
SUPPORT AVEC GAINE
depuis
£1,04
depuis
£1,04
#
025
MPN:
14040611
NOIX
depuis
£0,54
depuis
£0,54
#
026
MPN:
266779
TUYAU D'ARRIVÉE D'EAU ARRIÈRE
depuis
£379,49
depuis
£379,49
#
027
MPN:
271669
TUYAU DE DISTRIBUTION D'EAU CENTRALE
-N'est plus fourni- -Remplacé par 281461-
Remplacement
Remplacement
#
028
MPN:
266781
TUYAU DE RETOUR D'EAU ARRIÈRE
depuis
£143,45
depuis
£143,45
#
029
MPN:
271668
TUYAU DE RETOUR D'EAU CENTRAL
-N'est plus fourni- -Remplacé par 281462-
Remplacement
Remplacement
#
030
MPN:
275894
COMPL. TUYAU D'ARRIVÉE D'EAU AVANT
-N'est plus fourni- -Remplacé par 281461-
Remplacement
Remplacement
#
031
MPN:
275895
COMPL. TUYAU DE RETOUR D'EAU
-N'est plus fourni- -Remplacé par 281462-
Remplacement
Remplacement
#
032
MPN:
10860370
PINCE DE JUBILÉ
-N'est plus fourni- -Remplacé par 262111-
depuis
£0,86
depuis
£0,86
Cette pièce remplace le numéro de pièce 13127770
#
032
MPN:
262111
PINCE DE JUBILÉ
depuis
£0,86
depuis
£0,86
Cette pièce remplace le numéro de pièce 13127770
#
032
MPN:
268210
COLLIER À VIS
-N'est plus fourni- -Remplacé par 10860370-
depuis
£2,13
depuis
£2,13
#
033
MPN:
10442090
SUPPORT AVEC GAINE
depuis
£0,47
depuis
£0,47
#
034
MPN:
14040611
NOIX
depuis
£0,54
depuis
£0,54
#
035
MPN:
248454
SUPPORT AVEC GAINE
depuis
£2,21
depuis
£2,21
Cette pièce remplace le numéro de pièce 291949
- et 3 plus. Cliquez pour voir les détails
#
036
MPN:
14040611
NOIX
depuis
£0,54
depuis
£0,54
#
037
MPN:
231617
VIS
-M6 X 18-
depuis
£0,53
depuis
£0,53
Cette pièce remplace la pièce numéro 14433124 que nous avons en stock
#
038
MPN:
266783
support
depuis
£8,16
depuis
£8,16
#
039
MPN:
14040611
NOIX
depuis
£0,53
depuis
£0,53
#
040
MPN:
271546
TUYAU D'ARRIVÉE D'EAU AVANT
depuis
£109,78
depuis
£109,78
#
041
MPN:
250888
joint
depuis
£0,54
depuis
£0,54
#
042
MPN:
231619
VIS
-M6 X 22-
depuis
£0,53
depuis
£0,53
#
043
MPN:
270155
TUYAU DE RETOUR D'EAU AVANT
depuis
£57,66
depuis
£57,66
#
044
MPN:
10442290
SUPPORT AVEC GAINE
depuis
£0,53
depuis
£0,53
#
045
MPN:
16286024
VIS
-M6 X 16-
depuis
£0,53
depuis
£0,53
#
046
MPN:
273830
support
depuis
£21,46
depuis
£21,46
#
047
MPN:
231617
VIS
-M6 X 18-
depuis
£0,54
depuis
£0,54
Cette pièce remplace la pièce numéro 14433124 que nous avons en stock
#
048
MPN:
272486
support
depuis
£10,28
depuis
£10,28
#
049
MPN:
231617
VIS
-M6 X 18-
depuis
£0,54
depuis
£0,54
Cette pièce remplace la pièce numéro 14433124 que nous avons en stock
#
050
MPN:
10860470
COLLIER
-N'est plus fourni- -Remplacé par 281461-
#
051
MPN:
10860470
COLLIER
-N'est plus fourni- -Remplacé par 281462-
#
052
MPN:
276790
COMPL. TUYAU D'ARRIVÉE D'EAU
-N'est plus fourni- -Remplacé par 281461-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 271669
- et 1 plus. Cliquez pour voir les détails
#
052
MPN:
281461
COMPL. TUYAU D'ARRIVÉE D'EAU
depuis
£157,04
depuis
£157,04
Cette pièce remplace le numéro de pièce 276790
#
053
MPN:
276792
COMPL. TUYAU DE RETOUR D'EAU
-N'est plus fourni- -Remplacé par 281462-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 271668
- et 1 plus. Cliquez pour voir les détails
#
053
MPN:
281462
COMPL. TUYAU DE RETOUR D'EAU
depuis
£193,02
depuis
£193,02
Cette pièce remplace le numéro de pièce 276792
#
054
MPN:
142060
support
depuis
£3,53
depuis
£3,53
#
055
MPN:
10442190
SUPPORT AVEC GAINE
depuis
£0,53
depuis
£0,53
#
056
MPN:
233600
VIS
-M6 X 12-
depuis
£0,54
depuis
£0,54
#
057
MPN:
12647624
Rondelle
depuis
£0,51
depuis
£0,51
Cette pièce remplace le numéro de pièce 12647611
