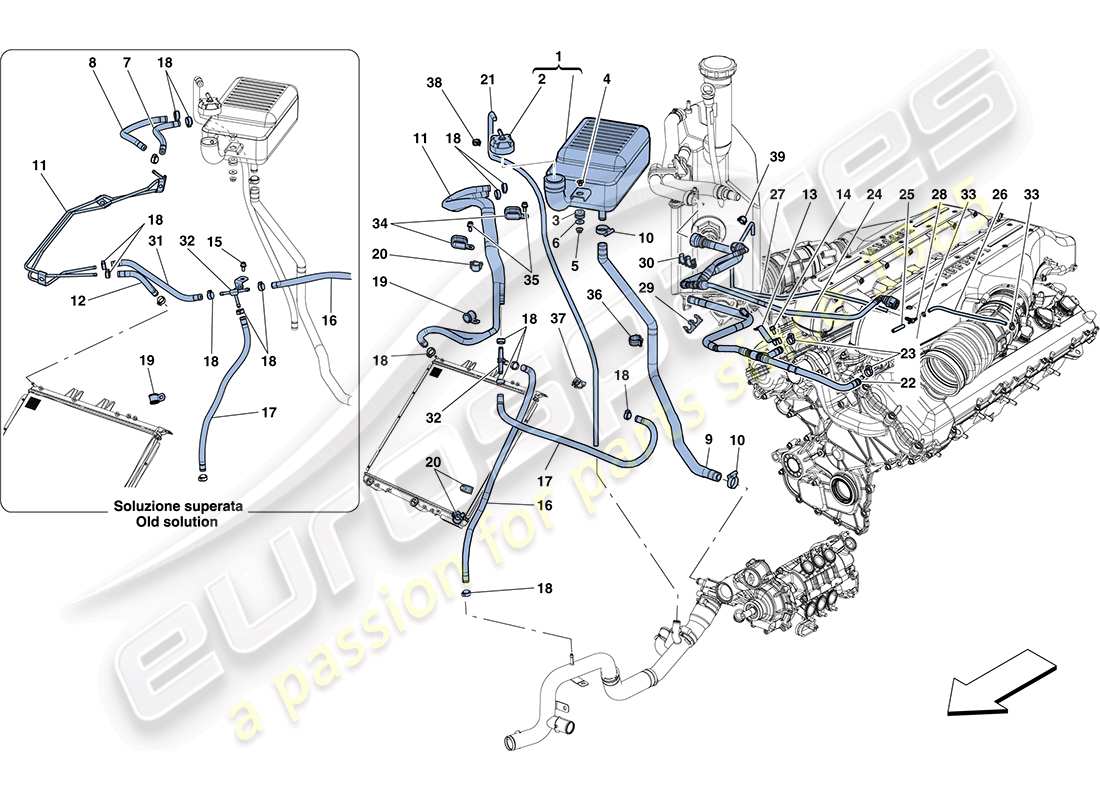

0019 - REFROIDISSEMENT - RÉSERVOIR COLLECTEUR ET TUYAUX
Ferrari FF (RHD) COOLING - HEADER TANK AND PIPES Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
266733
COMPL. RÉSERVOIR COLLECTEUR
depuis
£707,23
depuis
£707,23
#
002
MPN:
145030
BOUCHON AVEC RENIFLARD
depuis
£13,08
depuis
£13,08
#
003
MPN:
103549
ŒILLET
depuis
£0,71
depuis
£0,71
#
004
MPN:
149707
CALE
depuis
£0,64
depuis
£0,64
#
005
MPN:
14059214
NOIX
depuis
£0,47
depuis
£0,47
#
006
MPN:
12643724
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 109684
- et 4 plus. Cliquez pour voir les détails
#
007
MPN:
260430
TUYAU EN CAOUTCHOUC
-D. 6-13 X 200- - Applicable jusqu'au Ass. Numéro 4}
depuis
£12,25
depuis
£12,25
#
008
MPN:
260431
TUYAU EN CAOUTCHOUC
-D. 6-13 X 270- - Applicable jusqu'au Ass. Numéro 4}
depuis
£14,48
depuis
£14,48
#
009
MPN:
266732
TUYAU D'EAU
depuis
£122,50
depuis
£122,50
#
010
MPN:
13000390
COLLIER À VIS
-N'est plus fourni- -Remplacé par 296778-
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12179590
- et 1 plus. Cliquez pour voir les détails
#
010
MPN:
178052
ANNEAU DE SERRAGE
-N'est plus fourni- -Remplacé par 13000390-
depuis
£0,85
depuis
£0,85
Cette pièce remplace le numéro de pièce 296778
#
010
MPN:
296778
COLLIER
Remplacement
Remplacement
#
011
MPN:
275323
TUYAU DE RENIFLARD EN MÉTAL
-Applicable jusqu'au Cul. Non : 102621-
depuis
£231,66
depuis
£231,66
#
011
MPN:
280315
TUYAU DE RÉSERVOIR COLLECTEUR AVEC GAINE
-Applicable à partir du Ass. Non : 102622-
depuis
£183,84
depuis
£183,84
#
012
MPN:
260430
TUYAU EN CAOUTCHOUC
-D. 6-13 X 200- - Applicable jusqu'au Ass. Numéro 4}
depuis
£12,25
depuis
£12,25
#
013
MPN:
268074
support
depuis
£16,85
depuis
£16,85
#
014
MPN:
233600
VIS
-M6 X 12-
depuis
£0,47
depuis
£0,47
#
015
MPN:
231616
VIS
-M6 X 14- – Applicable jusqu'au Ass. N ° 3}
depuis
£0,47
depuis
£0,47
Cette pièce remplace la pièce numéro 14305724 que nous avons en stock
#
016
MPN:
275326
TUYAU EN CAOUTCHOUC
-D. 6-13 X 500-
depuis
£19,44
depuis
£19,44
#
017
MPN:
275325
TUYAU EN CAOUTCHOUC
-D. 6-13 X 470- - Applicable jusqu'à épuisement -
Remplacement
Remplacement
#
017
MPN:
281900
TUYAU EN CAOUTCHOUC
-D. 6-13 X 470- – Applicable après épuisement de 275325-
depuis
£17,15
depuis
£17,15
Cette pièce remplace le numéro de pièce 275325
- et 3 plus. Cliquez pour voir les détails
#
018
MPN:
177995
ANNEAU DE SERRAGE
-Applicable jusqu'au Cul. Non : 102621-
depuis
£0,59
depuis
£0,59
#
018
MPN:
177995
ANNEAU DE SERRAGE
-Applicable à partir du Ass. Non : 102622-
depuis
£0,59
depuis
£0,59
#
019
MPN:
10441490
SUPPORT AVEC GAINE
-D. 14- - Applicable jusqu'au Ass. Non. 102621-
depuis
£0,47
depuis
£0,47
#
020
MPN:
206536
AGRAFE
depuis
£0,53
depuis
£0,53
#
021
MPN:
276556
TUYAU EN CAOUTCHOUC
-D. 7-1.5 X 825-
depuis
£10,76
depuis
£10,76
#
022
MPN:
271277
TUYAU DE VAPEUR DES TÊTES
-Pas pour les USA, CDN, USA LIGHT-
depuis
£73,57
depuis
£73,57
#
022
MPN:
280210
TUYAU DE VAPEUR DES TÊTES
-Applicable pour les USA, CDN, USA LIGHT- -Applicable jusqu'à Ass. Non : 110465-
depuis
£82,40
depuis
£82,40
#
022
MPN:
284225
TUYAU DE VAPEUR DES TÊTES
-Applicable pour les USA, CDN, USA LIGHT- -Applicable à partir d'Ass. Non : 110466-
depuis
£95,15
depuis
£95,15
#
023
MPN:
13430770
COLLIER
depuis
£0,47
depuis
£0,47
#
024
MPN:
266116
TUYAU DE SOUFFLAGE DU RÉSERVOIR
-Applicable pour les USA, CDN, USA LIGHT- -Applicable jusqu'à Ass. Non : 110465-
depuis
£152,94
depuis
£152,94
#
024
MPN:
271275
TUYAU DE SOUFFLAGE DU RÉSERVOIR
-Pas pour les USA, CDN, USA LIGHT-
depuis
£92,80
depuis
£92,80
#
024
MPN:
284227
TUYAU DE SOUFFLAGE DU RÉSERVOIR
-Applicable pour les USA, CDN, USA LIGHT- -Applicable à partir d'Ass. Non : 110466-
depuis
£111,81
depuis
£111,81
#
025
MPN:
165608
TUYAU EN CAOUTCHOUC
-D. 3.5-8 X 80-
depuis
£1,48
depuis
£1,48
#
026
MPN:
159542
TUYAU EN CAOUTCHOUC
-D. 3.5-8 X 260- -Remplace 264424- -Commandez également l'union 258855 réf. 28 et collier 171406 réf. 33-
depuis
£1,31
depuis
£1,31
Cette pièce remplace le numéro de pièce 264424
- et 1 plus. Cliquez pour voir les détails
#
026
MPN:
264424
TUYAU EN CAOUTCHOUC
-D. 3.5-8 X 245- -N'est plus fourni- -Remplacé par 159542-
Remplacement
Remplacement
#
027
MPN:
268062
TUYAU EN CAOUTCHOUC
-D. 6-9 X 950- -N'est plus fourni- -Remplacé par 291833-
Remplacement
Remplacement
#
027
MPN:
291833
TUYAU EN CAOUTCHOUC
-D. 6-9 X 950-
depuis
£17,80
depuis
£17,80
Cette pièce remplace le numéro de pièce 268062
#
028
MPN:
161816
UNION EN T
-N'est plus fourni- -Remplacé par 258855-
depuis
£1,08
depuis
£1,08
#
028
MPN:
258855
3-WAY CONNECTEUR
-Remplace 161816- -Commandez également le tuyau 159542 réf. 26 et collier 171406 réf. 33-
depuis
£23,07
depuis
£23,07
#
029
MPN:
140727
AGRAFE
-D. 14-
depuis
£0,47
depuis
£0,47
#
030
MPN:
140130
AGRAFE
-D. 10-
depuis
£0,47
depuis
£0,47
#
030
MPN:
140728
AGRAFE
-D. 16-
depuis
£0,47
depuis
£0,47
#
031
MPN:
275324
TUYAU EN CAOUTCHOUC
-Applicable jusqu'au Cul. Non : 102621-
depuis
£9,65
depuis
£9,65
#
032
MPN:
275328
3-WAY UNION COMPLÈTE AVEC SUPPORT
-Applicable jusqu'au Cul. Non : 102621-
depuis
£53,53
depuis
£53,53
#
032
MPN:
281899
3-WAY UNION COMPLÈTE AVEC SUPPORT
-Applicable à partir du Ass. Non : 102622-
depuis
£0,91
depuis
£0,91
#
033
MPN:
171406
COLLIER POUR MANCHE
depuis
£0,47
depuis
£0,47
#
034
MPN:
253512
SUPPORT AVEC GAINE
-Applicable à partir du Ass. Non : 102622-
depuis
£4,54
depuis
£4,54
#
035
MPN:
231616
VIS
-M6 X 14- - Applicable à partir du Ass. N ° 3}
depuis
£0,47
depuis
£0,47
Cette pièce remplace la pièce numéro 14305724 que nous avons en stock
#
036
MPN:
198273
AGRAFE
-Applicable à partir du Ass. Non : 102622-
depuis
£0,86
depuis
£0,86
#
037
MPN:
69708300
AGRAFE
depuis
£0,78
depuis
£0,78
#
038
MPN:
14570080
AGRAFE
-N'est plus fourni-
depuis
£0,53
depuis
£0,53
#
039
MPN:
14569480
AGRAFE
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 81580800
#
039
MPN:
14570080
AGRAFE
-N'est plus fourni- -Remplacé par 14569480-
depuis
£0,53
depuis
£0,53
-part-diagram-0020.webp "FERRARI FF (RHD) REFROIDISSEMENT - RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI FF (RHD) BOÎTIER DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI FF (RHD) TUYAU DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI FF (RHD) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI FF (RHD) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI FF (RHD) KIT DE RÉPARATION BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI FF (RHD) SYSTÈME PTU SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI FF (RHD) KIT DE RÉPARATION PTU SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI FF (RHD) SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI FF (RHD) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI FF (RHD) ETRIERS DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI FF (RHD) ETRIERS DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI FF (RHD) COMMANDE DU FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI FF (RHD) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI FF (RHD) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI FF (RHD) POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI FF (RHD) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI FF (RHD) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI FF (RHD) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI FF (RHD) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI FF (RHD) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI FF (RHD) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI FF (RHD) SYSTÈME DE LEVAGE DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI FF (RHD) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI FF (RHD) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI FF (RHD) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI FF (RHD) SYSTÈME AC - EAU ET FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI FF (RHD) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI FF (RHD) CONDUITS D'AIR POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI FF (RHD) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI FF (RHD) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI FF (RHD) SERRE SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI FF (RHD) STRUCTURES ET ÉLÉMENTS, AVANT DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI FF (RHD) STRUCTURES ET ÉLÉMENTS, CENTRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI FF (RHD) STRUCTURES ET ÉLÉMENTS, ARRIÈRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI FF (RHD) ACHEVEMENT DU CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI FF (RHD) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI FF (RHD) ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI FF (RHD) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI FF (RHD) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI FF (RHD) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI FF (RHD) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI FF (RHD) COUVERCLE ARRIÈRE ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI FF (RHD) TRAPPE DE REMPLISSAGE DE CARBURANT ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI FF (RHD) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI FF (RHD) PORTES - MÉCANISME D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI FF (RHD) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI FF (RHD) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI FF (RHD) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI FF (RHD) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI FF (RHD) SIÈGE AVANT - CEINTURES DE SÉCURITÉ, GUIDES ET RÉGLAGES SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI FF (RHD) SIÈGE AVANT - GARNITURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI FF (RHD) SIÈGE ARRIÈRE - CEINTURES DE SÉCURITÉ - GARNITURE INTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI FF (RHD) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI FF (RHD) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI FF (RHD) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI FF (RHD) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI FF (RHD) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI FF (RHD) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI FF (RHD) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI FF (RHD) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI FF (RHD) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI FF (RHD) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI FF (RHD) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI FF (RHD) CALCULATEURS DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI FF (RHD) SYSTÈME ANTI-VOL SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI FF (RHD) SYSTÈME D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI FF (RHD) SYSTÈME D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI FF (RHD) SYSTÈME DE HAUT-PARLEURS AUDIO SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI FF (RHD) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI FF (RHD) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI FF (RHD) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI FF (RHD) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI FF (RHD) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI FF (RHD) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI FF (RHD) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI FF (RHD) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI FF (RHD) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI FF (RHD) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI FF (RHD) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI FF (RHD) POMPES ET TUYAUX DU SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI FF (RHD) RÉSERVOIRS DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI FF (RHD) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI FF (RHD) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI FF (RHD) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI FF (RHD) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI FF (RHD) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI FF (RHD) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI FF (RHD) SYSTÈME DE LUBRIFICATION : RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI FF (RHD) REFROIDISSEMENT - POMPE EAU / HUILE SCHÉMA DES PIÈCES")
