ferrari ff (usa) culasse droite schéma des pièces

0003 - CULASSE DROITE

Ferrari FF (USA) RIGHT HAND CYLINDER HEAD Diagramme des pièces

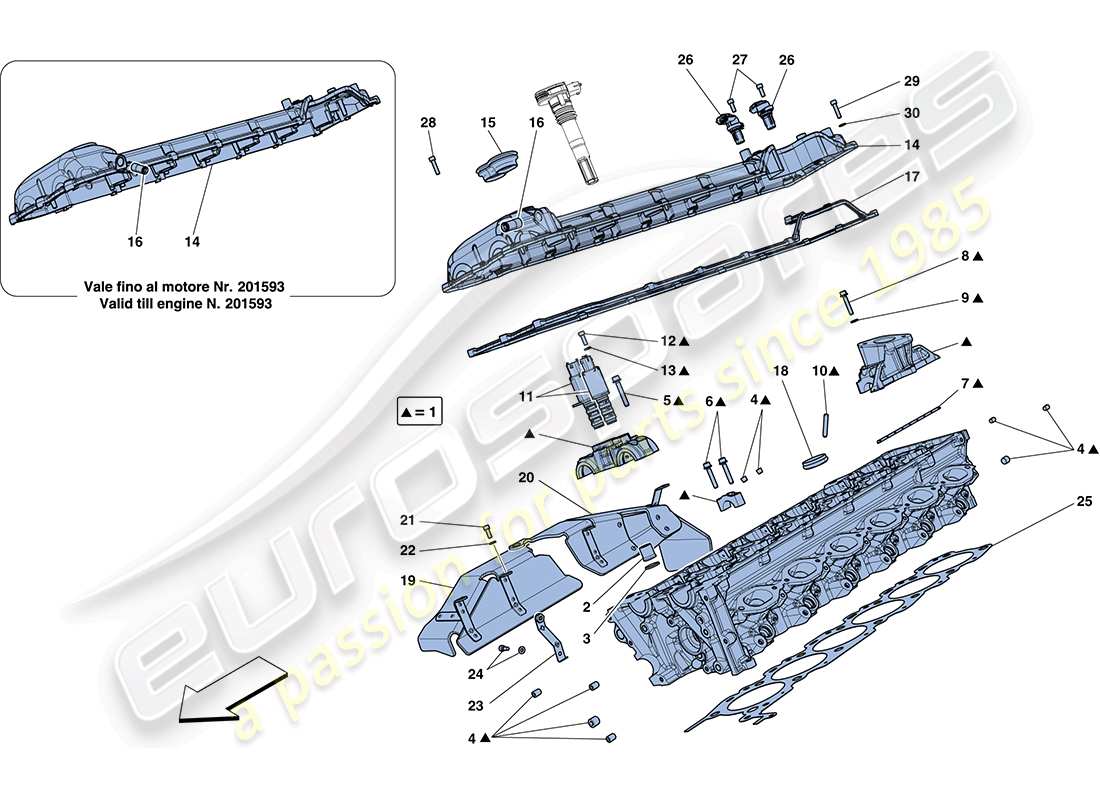

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
Numéro d'article
Description
Prix
# 001
MPN: 273223
TÊTE DROITE
-Applicable jusqu'au moteur n° 201593-
Remplacement
Remplacement
# 001
MPN: 300331
TÊTE DROITE
-Applicable à partir du moteur n° 201594-
depuis £2 039,09
depuis £2 039,09
Cette pièce remplace le numéro de pièce 273223
# 002
MPN: 183524
NOIX
-Tête de fixation au carter-
depuis £1,21
depuis £1,21
# 003
MPN: 151117
Rondelle
-Tête de fixation au carter-
depuis £0,31
depuis £0,31
# 004
MPN: 10275501
BOUCHON FILETÉ
-M12 X 11- -N'est plus fourni- -Remplacé par 282400-
depuis £0,58
depuis £0,58
# 004
MPN: 127635
BOUCHON FILETÉ
-M18 X 11 X 1.5- -Couvercle du trou d'inspection-
depuis £1,47
depuis £1,47
Cette pièce remplace le numéro de pièce 183447
# 004
MPN: 127635
BOUCHON FILETÉ
-M18 X 11 X 1.5- -Pour le couvercle de l'orifice d'eau arrière-
depuis £1,47
depuis £1,47
Cette pièce remplace le numéro de pièce 183447
# 004
MPN: 14326001
BOUCHON FILETÉ
-D. 10 X 1.25- -Pour les orifices du circuit d'huile- -N'est plus fourni- -Remplacé par 282755-
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 194495
# 004
MPN: 199760
BOUCHON FILETÉ
-D. 6 X 1-
depuis £0,52
depuis £0,52
# 004
MPN: 282400
BOUCHON FILETÉ
-M12 X 11-
depuis £2,00
depuis £2,00
# 004
MPN: 282755
BOUCHON FILETÉ
-D. 10 X 1.25- -Pour les orifices du circuit d'huile-
depuis £1,17
depuis £1,17
# 005
MPN: 243720
VIS
-M6 X 40-
depuis £0,53
depuis £0,53
# 005
MPN: 243721
VIS AVEC Rondelle
-M6 X 45-
depuis £0,53
depuis £0,53
# 006
MPN: 243719
VIS AVEC Rondelle
-M6 X 35-
depuis £0,50
depuis £0,50
# 007
MPN: 239614
joint
depuis £3,73
depuis £3,73
# 008
MPN: 239502
VIS
-M6 X 25-
depuis £0,54
depuis £0,54
# 008
MPN: 243719
VIS AVEC Rondelle
-M6 X 35-
depuis £0,54
depuis £0,54
# 009
MPN: 11197774
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 010
MPN: 13541324
GOUJON
-M6 X 12- -Longueur de tige 25 mm- -Fixation du collecteur d'admission-
depuis £0,93
depuis £0,93
Cette pièce remplace le numéro de pièce 13541321
# 010
MPN: 13541424
GOUJON
-M6 X 12- -Longueur de tige 28 mm- -Fixation du collecteur d'admission sur les broches d'alignement-
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 13541421
# 010
MPN: 211641
GOUJON
-M8 X 16- -Longueur de tige 24 mm- -Fixation du collecteur d'échappement-
depuis £0,67
depuis £0,67
# 011
MPN: 255442
SOUPAPE DE RÉGULATION DE PRESSION D'HUILE
-Applicable jusqu'à épuisement-
depuis £82,48
depuis £82,48
# 011
MPN: 296017
SOUPAPE DE RÉGULATION DE PRESSION D'HUILE
depuis £59,69
depuis £59,69
Cette pièce remplace le numéro de pièce 269227 - et 3 plus. Cliquez pour voir les détails
# 011
MPN: 296017
SOUPAPE DE RÉGULATION DE PRESSION D'HUILE
depuis £59,69
depuis £59,69
Cette pièce remplace le numéro de pièce 269227 - et 3 plus. Cliquez pour voir les détails
# 012
MPN: 14304224
VIS
-M5 X 16-
depuis £0,53
depuis £0,53
# 013
MPN: 11181574
Rondelle
depuis £0,54
depuis £0,54
# 014
MPN: 271268
COUVERCLE CULASSE DROIT
-Applicable jusqu'au moteur n° 201593-
depuis £363,51
depuis £363,51
# 014
MPN: 292565
COUVERCLE CULASSE DROIT
-Applicable à partir du moteur n° 201594-
depuis £379,49
depuis £379,49
# 015
MPN: 229353
JOINT D'ÉLECTROVANNE
depuis £9,94
depuis £9,94
# 016
MPN: 271521
CONNECTEUR
depuis £3,46
depuis £3,46
# 017
MPN: 243800
JOINT DE COUVERCLE DE CULASSE DROIT
depuis £43,79
depuis £43,79
# 018
MPN: 223982
JOINT DE TUBE DE BOUGIE
depuis £1,40
depuis £1,40
# 019
MPN: 276022
COMPL. BOUCLIER THERMIQUE DE TÊTE AVANT DROIT
-Après épuisement, commander également le bouclier arrière 295113- -Applicable jusqu'à épuisement-
depuis £40,70
depuis £40,70
# 019
MPN: 295112
COMPL. BOUCLIER THERMIQUE DE TÊTE AVANT DROIT
-Applicable après épuisement de 276022-
depuis £307,17
depuis £307,17
Cette pièce remplace la pièce numéro 276022 que nous avons en stock
# 020
MPN: 276024
COMPL. BOUCLIER THERMIQUE DE TÊTE ARRIÈRE DROIT
-Après épuisement, commander également le bouclier avant 295112- -Applicable jusqu'à épuisement-
depuis £62,38
depuis £62,38
# 020
MPN: 295113
COMPL. BOUCLIER THERMIQUE DE TÊTE ARRIÈRE DROIT
-Applicable après épuisement de 276024-
depuis £135,36
depuis £135,36
Cette pièce remplace la pièce numéro 276024 que nous avons en stock
# 021
MPN: 14305724
VIS
-M6 X 14-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 11567624 - et 2 plus. Cliquez pour voir les détails
# 022
MPN: 11197774
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 023
MPN: 252099
SUPPORT DE MONTAGE DE BOUCLIER
depuis £9,27
depuis £9,27
# 024
MPN: 231616
VIS
-M6 X 14-
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 14305724 que nous avons en stock
# 025
MPN: 243803
JOINT DE CULASSE DROIT-CARTER
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 025
MPN: 324013
JOINT DE CULASSE DROIT-CARTER
-Applicable après épuisement de 243803-
depuis £145,95
depuis £145,95
Cette pièce remplace le numéro de pièce 243803
# 027
MPN: 231616
VIS
-M6 X 14-
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 14305724 que nous avons en stock
# 028
MPN: 157218
VIS
-M6 X 25- - Applicable à partir du moteur n° 201498-
depuis £0,54
depuis £0,54
# 028
MPN: 208765
GOUJON
-Applicable jusqu'au moteur n° 201497-
depuis £3,20
depuis £3,20
# 029
MPN: 14305724
VIS
-M6 X 14-
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 11567624 - et 2 plus. Cliquez pour voir les détails
# 029
MPN: 157218
VIS
-M6 X 25-
depuis £0,48
depuis £0,48
# 029
MPN: 157218
VIS
-M6 X 25- – Applicable jusqu'au moteur n° 201593-
depuis £0,53
depuis £0,53
# 029
MPN: 284200
VIS
-M6 X 25- - Applicable à partir du moteur n° 201594- - Applicable jusqu'à épuisement -
Remplacement
Remplacement
# 029
MPN: 293278
VIS
-Applicable à partir du moteur n° 201594- -Applicable après épuisement de 284200-
depuis £7,37
depuis £7,37
Cette pièce remplace le numéro de pièce 284200
# 030
MPN: 11197774
Rondelle
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 030
MPN: 11197774
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 030
MPN: 11198074
Rondelle
-Applicable à partir du moteur n° 201594-
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 11198071 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
