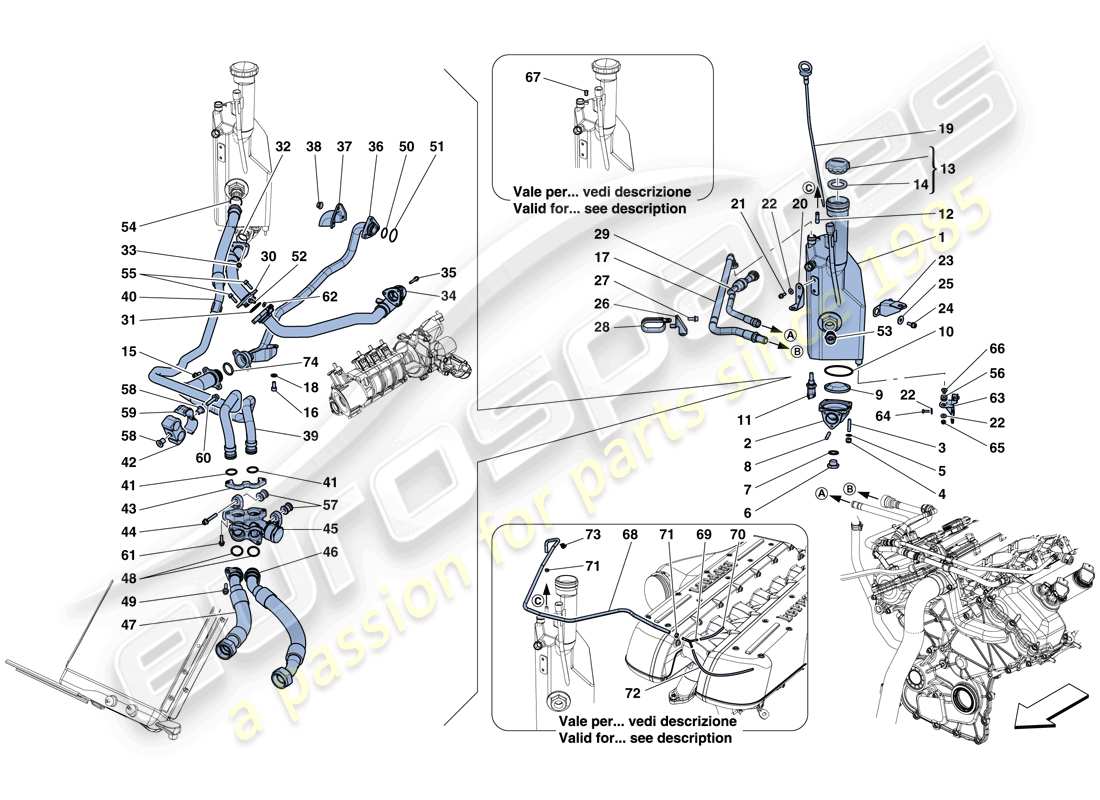

0017 - SYSTÈME DE LUBRIFICATION : RÉSERVOIR
Ferrari GTC4 Lusso (Europe) LUBRICATION SYSTEM: TANK Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 315833
CUVE À MAZOUT
depuis £2 396,13
depuis £2 396,13
# 002
MPN: 210914
RAMASSAGE DE RÉSERVOIR D'HUILE
depuis £171,29
depuis £171,29
# 003
MPN: 11500524
GOUJON
depuis £0,48
depuis £0,48
Cette pièce remplace la pièce numéro 11500521 que nous avons en stock
# 004
MPN: 102948
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12574211 - et 3 plus. Cliquez pour voir les détails
# 005
MPN: 12601274
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 006
MPN: 293107
BOUCHON FILETÉ
depuis £47,99
depuis £47,99
# 007
MPN: 10261460
joint
depuis £0,47
depuis £0,47
# 008
MPN: 13541124
GOUJON
depuis £12,90
depuis £12,90
Cette pièce remplace le numéro de pièce 13541121
# 009
MPN: 100332
FILTRE DE PUISARD
depuis £10,27
depuis £10,27
Cette pièce remplace le numéro de pièce 240387 - et 13 plus. Cliquez pour voir les détails
# 011
MPN: 180137
CAPTEUR DE TEMPÉRATURE
depuis £8,34
depuis £8,34
# 012
MPN: 291502
CONNECTEUR
-Pas pour EU GS, AUS, USA, CDN, UK, USA LIGHT-
depuis £40,36
depuis £40,36
# 012
MPN: 291502
CONNECTEUR
-Applicable pour EU GS, AUS, UK- -Applicable jusqu'à Ass. Non : 150239-
depuis £40,36
depuis £40,36
# 013
MPN: 175708
CASQUETTE COMPLÈTE
depuis £101,21
depuis £101,21
Cette pièce remplace le numéro de pièce 142790 - et 4 plus. Cliquez pour voir les détails
# 014
MPN: 175709
joint
depuis £22,64
depuis £22,64
Cette pièce remplace le numéro de pièce 142792
# 015
MPN: 231617
VIS
-M6 X 18-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14433124
# 016
MPN: 14306224
VIS
-M8 X 16-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14306221 - et 1 plus. Cliquez pour voir les détails
# 017
MPN: 315837
TUYAU D'ASPIRATEUR DE VAPEUR
-Applicable pour EU GS, AUS, UK- -Applicable à partir d'Ass. Non : 150240-
depuis £134,55
depuis £134,55
# 017
MPN: 315837
TUYAU D'ASPIRATEUR DE VAPEUR
-Applicable pour les USA, CDN, USA LIGHT-
depuis £134,55
depuis £134,55
# 017
MPN: 317489
TUYAU D'ASPIRATEUR DE VAPEUR
-Pas pour EU GS, AUS, USA, CDN, UK, USA LIGHT-
depuis £45,41
depuis £45,41
# 017
MPN: 317489
TUYAU D'ASPIRATEUR DE VAPEUR
-Applicable pour EU GS, AUS, UK- -Applicable jusqu'à Ass. Non : 150239-
depuis £45,41
depuis £45,41
# 018
MPN: 11193874
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 11193879 que nous avons en stock
# 019
MPN: 270213
COMPL. JAUGE D'HUILE
depuis £43,94
depuis £43,94
# 020
MPN: 269835
SUPPORT DE FIXATION
depuis £10,17
depuis £10,17
# 021
MPN: 10902124
VIS
-M6 X 14-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10902111 - et 1 plus. Cliquez pour voir les détails
# 022
MPN: 12643724
Rondelle
depuis £0,49
depuis £0,49
Cette pièce remplace le numéro de pièce 109684 - et 4 plus. Cliquez pour voir les détails
# 023
MPN: 290317
MONTAGE
depuis £26,91
depuis £26,91
Cette pièce remplace le numéro de pièce 256484
# 024
MPN: 248471
VIS
-M8 X 20-
depuis £0,68
depuis £0,68
# 025
MPN: 12647024
Rondelle
Remplacement
Remplacement
# 026
MPN: 267875
SUPPORT DE FIXATION DE TUYAU DE VAPEUR D'HUILE
depuis £16,81
depuis £16,81
# 027
MPN: 248334
VIS
-M6 X 16-
depuis £0,47
depuis £0,47
# 028
MPN: 278451
SUPPORT AVEC GAINE
depuis £7,23
depuis £7,23
# 029
MPN: 315838
TUYAU COMPL. AVEC SOUPAPE PCV
-Applicable pour EU GS, AUS, UK- -Applicable à partir d'Ass. Non : 150240-
depuis £269,12
depuis £269,12
# 029
MPN: 315838
TUYAU COMPL. AVEC SOUPAPE PCV
-Applicable pour les USA, CDN, USA LIGHT-
depuis £269,12
depuis £269,12
# 029
MPN: 317491
TUYAU COMPL. AVEC SOUPAPE PCV
-Pas pour EU GS, AUS, USA, CDN, UK, USA LIGHT-
depuis £188,75
depuis £188,75
# 029
MPN: 317491
TUYAU COMPL. AVEC SOUPAPE PCV
-Applicable pour EU GS, AUS, UK- -Applicable jusqu'à Ass. Non : 150239-
depuis £188,75
depuis £188,75
# 030
MPN: 266763
TUYAU DE LIVRAISON D'HUILE
depuis £198,90
depuis £198,90
# 031
MPN: 250880
joint
-Livré également avec un jeu de joints moteur-
depuis £1,36
depuis £1,36
# 032
MPN: 153628
joint
-Livré également avec un jeu de joints moteur-
depuis £0,54
depuis £0,54
# 033
MPN: 14040611
NOIX
depuis £0,53
depuis £0,53
# 034
MPN: 280761
TUYAU D'ALIMENTATION D'HUILE À LA POMPE
depuis £138,77
depuis £138,77
Cette pièce remplace le numéro de pièce 266764 - et 1 plus. Cliquez pour voir les détails
# 035
MPN: 231622
VIS
-M6 X 35-
depuis £0,53
depuis £0,53
# 036
MPN: 319774
TUYAU DE RETOUR D'HUILE DU MOTEUR
depuis £277,54
depuis £277,54
# 037
MPN: 277001

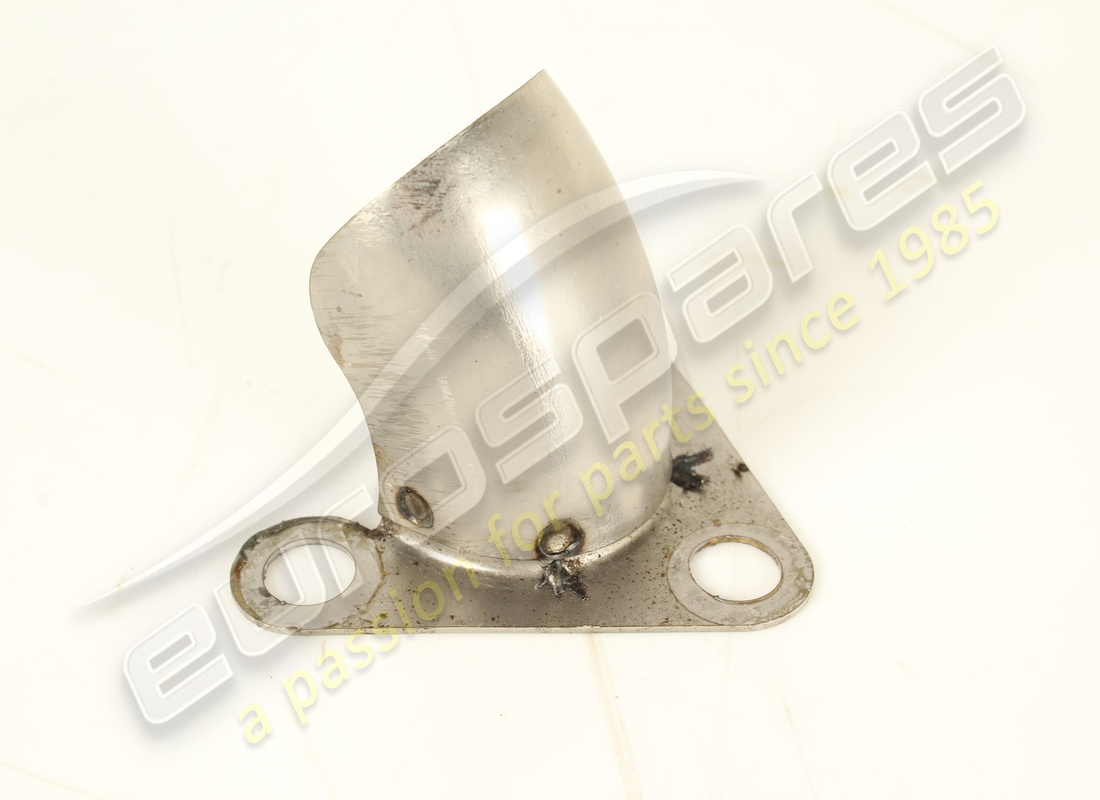

BOUCLIER
depuis £14,33
depuis £14,33
# 038
MPN: 177778
NOIX
depuis £0,84
depuis £0,84
Cette pièce remplace la pièce numéro 133215 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 039
MPN: 319775
TUYAU DE RETOUR D'HUILE
depuis £217,06
depuis £217,06
# 040
MPN: 266765
TUYAU DE RETOUR D'HUILE
depuis £100,08
depuis £100,08
# 041
MPN: 122791
joint
depuis £1,26
depuis £1,26
# 042
MPN: 249783
PILIER EN CAOUTCHOUC
depuis £6,81
depuis £6,81
# 043
MPN: 258945
FOURCHE DE RETENUE DE TUYAU
depuis £14,14
depuis £14,14
# 044
MPN: 231620
VIS
-M6 X 25-
depuis £0,53
depuis £0,53
# 045
MPN: 304797
COMPL. THERMOSTAT D'HUILE
depuis £240,54
depuis £240,54
Cette pièce remplace la pièce numéro 268336 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 046
MPN: 288451
TUYAU DE LIVRAISON D'HUILE
depuis £124,58
depuis £124,58
Cette pièce remplace le numéro de pièce 285375 - et 1 plus. Cliquez pour voir les détails
# 047
MPN: 287815
TUYAU DE RETOUR D'HUILE
depuis £120,26
depuis £120,26
Cette pièce remplace le numéro de pièce 263931 - et 1 plus. Cliquez pour voir les détails
# 048
MPN: 122791
joint
depuis £1,26
depuis £1,26
# 049
MPN: 231620
VIS
-M6 X 25-
depuis £0,53
depuis £0,53
# 050
MPN: 14454481
joint
-Livré également avec un jeu de joints moteur-
depuis £3,83
depuis £3,83
# 051
MPN: 14453981
joint
-Livré également avec un jeu de joints moteur-
depuis £0,47
depuis £0,47
# 052
MPN: 248334
VIS
-M6 X 16-
depuis £0,47
depuis £0,47
# 053
MPN: 138150
CONNECTEUR
depuis £17,64
depuis £17,64
# 054
MPN: 144487
joint
depuis £19,08
depuis £19,08
# 055
MPN: 231619
VIS
-M6 X 22-
depuis £0,53
depuis £0,53
# 056
MPN: 103549
ŒILLET
depuis £0,74
depuis £0,74
# 057
MPN: 267300
MONTAGE
depuis £6,63
depuis £6,63
Cette pièce remplace le numéro de pièce 294902 - et 1 plus. Cliquez pour voir les détails
# 058
MPN: 243399
BAGUE
depuis £0,53
depuis £0,53
# 059
MPN: 275627
PLAQUE
depuis £10,92
depuis £10,92
# 060
MPN: 231624
VIS
-M6 X 45-
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 14305924
# 061
MPN: 231623
VIS
-M6 X 40-
depuis £0,47
depuis £0,47
# 062
MPN: 12647624
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12647611
# 063
MPN: 319348
SUPPORT COMPL. AVEC CLIP
depuis £15,97
depuis £15,97
# 064
MPN: 10902424
VIS
-M6 X 20-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10902324 - et 3 plus. Cliquez pour voir les détails
# 065
MPN: 14059214
NOIX
depuis £0,53
depuis £0,53
# 066
MPN: 149707
CALE
depuis £0,65
depuis £0,65
# 067
MPN: 219786
BOUCHON FILETÉ
-Applicable pour EU GS, AUS, UK- -Applicable à partir d'Ass. Non : 150240-
depuis £9,14
depuis £9,14
# 067
MPN: 219786
BOUCHON FILETÉ
-Applicable pour les USA, CDN, USA LIGHT-
depuis £9,14
depuis £9,14
# 068
MPN: 159542
TUYAU EN CAOUTCHOUC
-Pas pour EU GS, AUS, USA, CDN, UK, USA LIGHT-
depuis £2,26
depuis £2,26
Cette pièce remplace le numéro de pièce 264424
# 068
MPN: 159542
TUYAU EN CAOUTCHOUC
-Applicable pour EU GS, AUS, UK- -Applicable jusqu'à Ass. Non : 150239-
depuis £2,26
depuis £2,26
Cette pièce remplace le numéro de pièce 264424
# 069
MPN: 258855
3-WAY CONNECTEUR
-Pas pour EU GS, AUS, USA, CDN, UK, USA LIGHT-
depuis £24,56
depuis £24,56
# 069
MPN: 258855
3-WAY CONNECTEUR
-Applicable pour EU GS, AUS, UK- -Applicable jusqu'à Ass. Non : 150239-
depuis £24,56
depuis £24,56
# 070
MPN: 165608
TUYAU EN CAOUTCHOUC
-Pas pour EU GS, AUS, USA, CDN, UK, USA LIGHT-
depuis £1,50
depuis £1,50
# 070
MPN: 165608
TUYAU EN CAOUTCHOUC
-Applicable pour EU GS, AUS, UK- -Applicable jusqu'à Ass. Non : 150239-
depuis £1,50
depuis £1,50
# 071
MPN: 171406
COLLIER POUR MANCHE
-Pas pour EU GS, AUS, USA, CDN, UK, USA LIGHT-
depuis £0,53
depuis £0,53
# 071
MPN: 171406
COLLIER POUR MANCHE
-Applicable pour EU GS, AUS, UK- -Applicable jusqu'à Ass. Non : 150239-
depuis £0,53
depuis £0,53
# 072
MPN: 291833
TUYAU EN CAOUTCHOUC
-Pas pour EU GS, AUS, USA, CDN, UK, USA LIGHT-
depuis £18,86
depuis £18,86
Cette pièce remplace le numéro de pièce 268062
# 072
MPN: 291833
TUYAU EN CAOUTCHOUC
-Applicable pour EU GS, AUS, UK- -Applicable jusqu'à Ass. Non : 150239-
depuis £18,86
depuis £18,86
Cette pièce remplace le numéro de pièce 268062
# 073
MPN: 14569480
AGRAFE
-Pas pour EU GS, AUS, USA, CDN, UK, USA LIGHT-
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 81580800
# 073
MPN: 14569480
AGRAFE
-Applicable pour EU GS, AUS, UK- -Applicable jusqu'à Ass. Non : 150239-
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 81580800
# 074
MPN: 139934
JOINT TORIQUE
depuis £0,47
depuis £0,47
-part-diagram-0018.webp "FERRARI GTC4 LUSSO (EUROPE) REFROIDISSEMENT - POMPE EAU / HUILE SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI GTC4 LUSSO (EUROPE) REFROIDISSEMENT - RÉSERVOIR COLLECTEUR ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI GTC4 LUSSO (EUROPE) REFROIDISSEMENT - RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI GTC4 LUSSO (EUROPE) BOÎTIER DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI GTC4 LUSSO (EUROPE) TUYAU DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI GTC4 LUSSO (EUROPE) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI GTC4 LUSSO (EUROPE) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI GTC4 LUSSO (EUROPE) SYSTÈME PTU SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI GTC4 LUSSO (EUROPE) KIT DE RÉPARATION PTU SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI GTC4 LUSSO (EUROPE) SYSTÈME DE SERVO-FREIN SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI GTC4 LUSSO (EUROPE) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI GTC4 LUSSO (EUROPE) ETRIERS DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI GTC4 LUSSO (EUROPE) ETRIERS DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI GTC4 LUSSO (EUROPE) COMMANDE DU FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI GTC4 LUSSO (EUROPE) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI GTC4 LUSSO (EUROPE) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI GTC4 LUSSO (EUROPE) POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI GTC4 LUSSO (EUROPE) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI GTC4 LUSSO (EUROPE) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI GTC4 LUSSO (EUROPE) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI GTC4 LUSSO (EUROPE) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI GTC4 LUSSO (EUROPE) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI GTC4 LUSSO (EUROPE) SYSTÈME DE LEVAGE DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI GTC4 LUSSO (EUROPE) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI GTC4 LUSSO (EUROPE) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI GTC4 LUSSO (EUROPE) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI GTC4 LUSSO (EUROPE) SYSTÈME AC - EAU ET FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI GTC4 LUSSO (EUROPE) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI GTC4 LUSSO (EUROPE) CONDUITS D'AIR POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI GTC4 LUSSO (EUROPE) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI GTC4 LUSSO (EUROPE) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI GTC4 LUSSO (EUROPE) SERRE SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI GTC4 LUSSO (EUROPE) STRUCTURES ET ÉLÉMENTS, AVANT DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI GTC4 LUSSO (EUROPE) STRUCTURES ET ÉLÉMENTS, CENTRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI GTC4 LUSSO (EUROPE) STRUCTURES ET ÉLÉMENTS, ARRIÈRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI GTC4 LUSSO (EUROPE) ACHEVEMENT DU CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI GTC4 LUSSO (EUROPE) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI GTC4 LUSSO (EUROPE) ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI GTC4 LUSSO (EUROPE) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI GTC4 LUSSO (EUROPE) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI GTC4 LUSSO (EUROPE) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI GTC4 LUSSO (EUROPE) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI GTC4 LUSSO (EUROPE) COUVERCLE ARRIÈRE ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI GTC4 LUSSO (EUROPE) TRAPPE DE REMPLISSAGE DE CARBURANT ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI GTC4 LUSSO (EUROPE) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI GTC4 LUSSO (EUROPE) PORTES - MÉCANISMES D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI GTC4 LUSSO (EUROPE) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI GTC4 LUSSO (EUROPE) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI GTC4 LUSSO (EUROPE) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI GTC4 LUSSO (EUROPE) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI GTC4 LUSSO (EUROPE) SIÈGE AVANT - CEINTURES DE SÉCURITÉ, GUIDES ET RÉGLAGES SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI GTC4 LUSSO (EUROPE) SIÈGE AVANT - GARNITURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI GTC4 LUSSO (EUROPE) SIÈGE ARRIÈRE - CEINTURES DE SÉCURITÉ - GARNITURE INTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI GTC4 LUSSO (EUROPE) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI GTC4 LUSSO (EUROPE) TABLEAU DE BORD - SOUS-STRUCTURE SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI GTC4 LUSSO (EUROPE) TABLEAU DE BORD - GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI GTC4 LUSSO (EUROPE) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI GTC4 LUSSO (EUROPE) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI GTC4 LUSSO (EUROPE) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI GTC4 LUSSO (EUROPE) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI GTC4 LUSSO (EUROPE) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI GTC4 LUSSO (EUROPE) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI GTC4 LUSSO (EUROPE) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI GTC4 LUSSO (EUROPE) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI GTC4 LUSSO (EUROPE) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI GTC4 LUSSO (EUROPE) CALCULATEURS DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI GTC4 LUSSO (EUROPE) SYSTÈME ANTI-VOL SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI GTC4 LUSSO (EUROPE) SYSTÈME D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI GTC4 LUSSO (EUROPE) SYSTÈME DE HAUT-PARLEURS AUDIO SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI GTC4 LUSSO (EUROPE) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI GTC4 LUSSO (EUROPE) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI GTC4 LUSSO (EUROPE) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI GTC4 LUSSO (EUROPE) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI GTC4 LUSSO (EUROPE) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI GTC4 LUSSO (EUROPE) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI GTC4 LUSSO (EUROPE) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI GTC4 LUSSO (EUROPE) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI GTC4 LUSSO (EUROPE) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI GTC4 LUSSO (EUROPE) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI GTC4 LUSSO (EUROPE) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI GTC4 LUSSO (EUROPE) POMPES ET TUYAUX DU SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI GTC4 LUSSO (EUROPE) RÉSERVOIR DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI GTC4 LUSSO (EUROPE) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI GTC4 LUSSO (EUROPE) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI GTC4 LUSSO (EUROPE) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI GTC4 LUSSO (EUROPE) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI GTC4 LUSSO (EUROPE) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI GTC4 LUSSO (EUROPE) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
