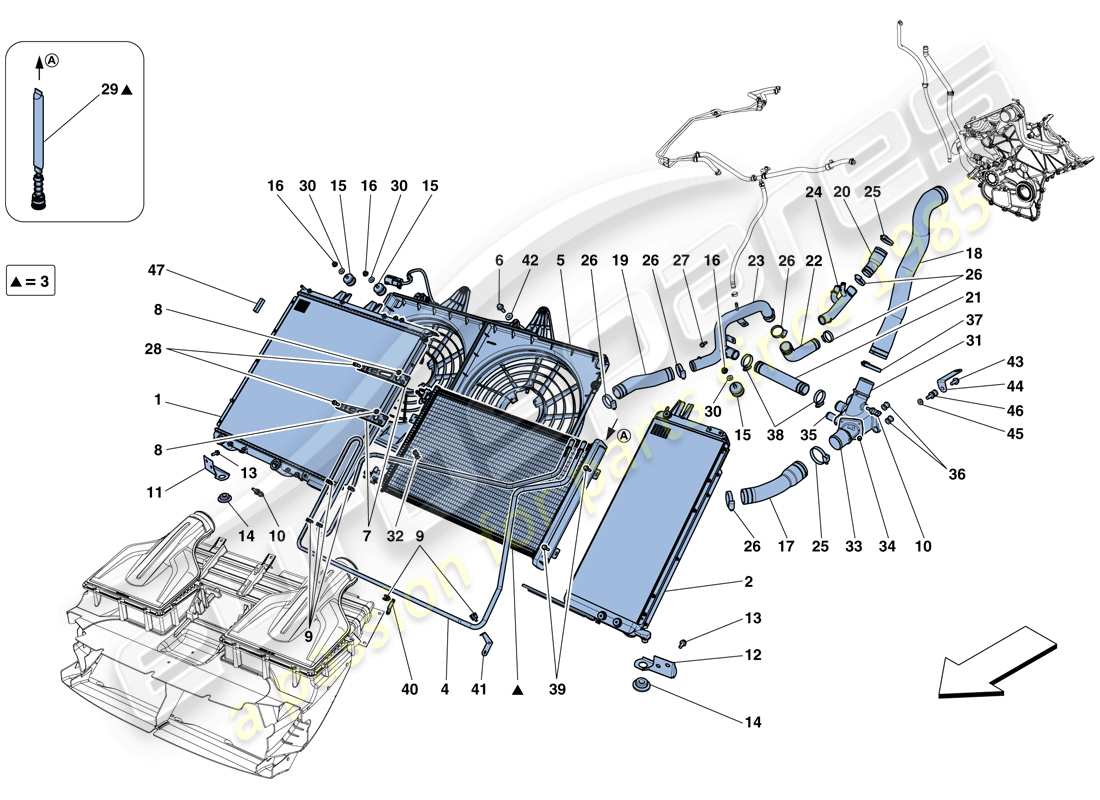

0020 - REFROIDISSEMENT - RADIATEURS ET CONDUITS D'AIR
Ferrari GTC4 Lusso (USA) COOLING - RADIATORS AND AIR DUCTS Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 263427

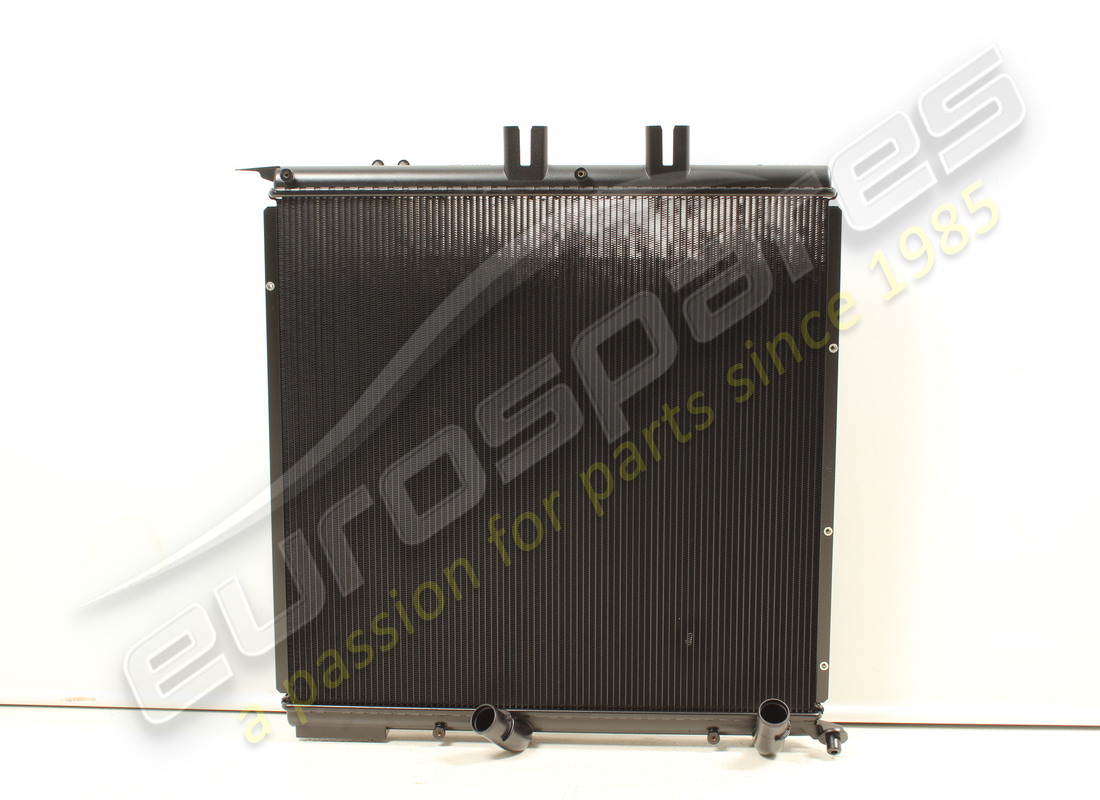

RADIATEUR D'EAU MOTEUR
-N'est plus fourni- -Remplacé par 333926-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 277226
# 001
MPN: 333926
RADIATEUR D'EAU MOTEUR
depuis £434,81
depuis £434,81
Cette pièce remplace le numéro de pièce 263427 - et 3 plus. Cliquez pour voir les détails
# 002
MPN: 277227
RADIATEUR D'HUILE MOTEUR
depuis £420,35
depuis £420,35
Cette pièce remplace le numéro de pièce 263428 - et 3 plus. Cliquez pour voir les détails
RADIATEUR D'HUILE MOTEUR Genuine Ferrari Pièce – Endommagée en stock
CADRE LATÉRAL PLIÉ ET SUPPORT INFÉRIEUR ENDOMMAGÉ
CADRE LATÉRAL PLIÉ ET SUPPORT INFÉRIEUR ENDOMMAGÉ
# 003
MPN: 265489
CONDENSEUR À FILTRE AC
depuis £122,05
depuis £122,05
# 004
MPN: 324895
BOBINE DE REFROIDISSEMENT DU LIQUIDE DE DIRECTION ASSISTEE
depuis £159,79
depuis £159,79
# 005
MPN: 267211
CAPOT AVEC VENTILATEURS ÉLECTRIQUES
depuis £404,16
depuis £404,16
CAPOT AVEC VENTILATEURS ÉLECTRIQUES Genuine Ferrari Pièce – Endommagée en stock
CAPOT ENDOMMAGÉ VENTILATEURS ÉLECTRIQUES FONCTIONNENT
CAPOT ENDOMMAGÉ VENTILATEURS ÉLECTRIQUES FONCTIONNENT
# 006
MPN: 16285224
VIS
depuis £0,50
depuis £0,50
# 007
MPN: 325876
SUPPORT DE MONTAGE CONDENSEUR
depuis £15,72
depuis £15,72
# 008
MPN: 13046012
NOIX
depuis £1,54
depuis £1,54
# 009
MPN: 323388
AGRAFE
depuis £1,65
depuis £1,65
# 010
MPN: 180137
CAPTEUR DE TEMPÉRATURE
depuis £8,34
depuis £8,34
# 011
MPN: 284549

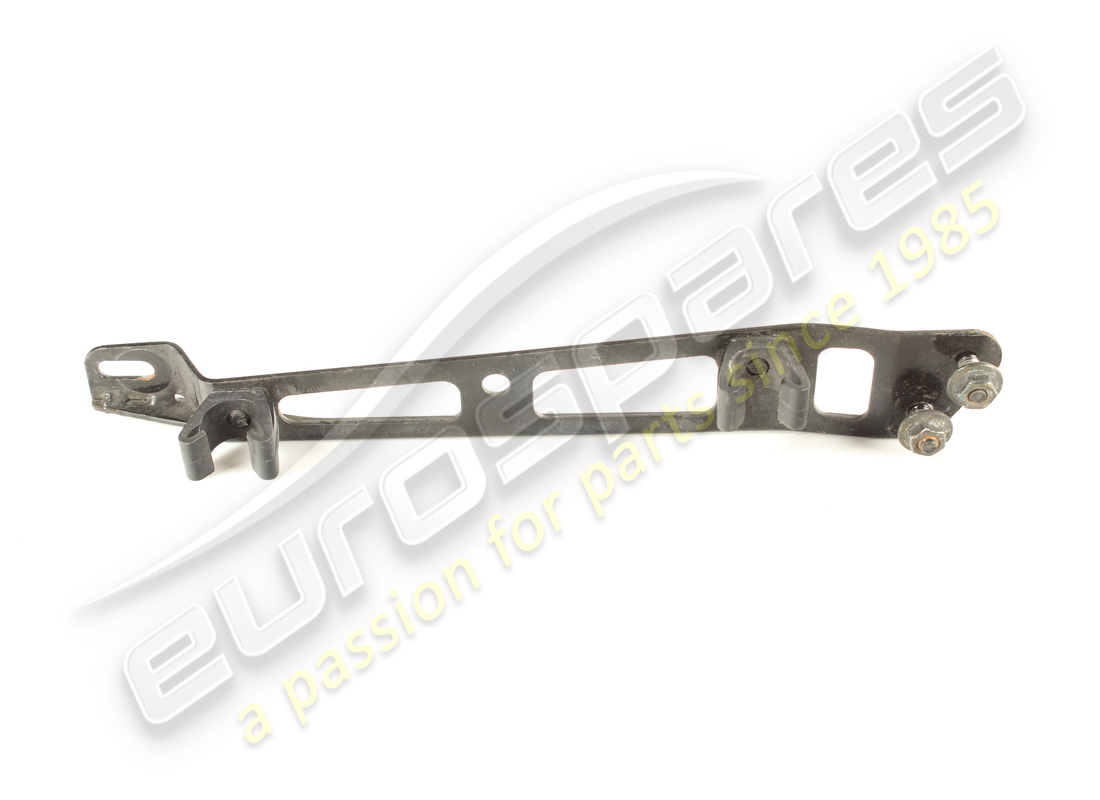

SUPPORT INFERIEUR DROIT
depuis £35,85
depuis £35,85
# 012
MPN: 284548
SUPPORT INFÉRIEUR GAUCHE
-N'est plus fourni- -Remplacé par 329394-
depuis £35,85
depuis £35,85
# 012
MPN: 329394
SUPPORT INFÉRIEUR GAUCHE
Remplacement
Remplacement
# 013
MPN: 16287127
VIS
-M8 X 20-
depuis £0,47
depuis £0,47
# 014
MPN: 138926
TAMPON EN CAOUTCHOUC POUR PIN
depuis £2,43
depuis £2,43
# 015
MPN: 271472
PRISE
depuis £8,39
depuis £8,39
# 016
MPN: 14040711
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 14040715
# 017
MPN: 260080
TUYAU D'EAU DE LA SOUPAPE AU RADIATEUR
depuis £113,24
depuis £113,24
# 018
MPN: 271689
TUYAU D'EAU DU MOTEUR À LA SOUPAPE
depuis £166,52
depuis £166,52
# 019
MPN: 258630
TUYAU DE RETOUR DU RADIATEUR
depuis £12,95
depuis £12,95
# 020
MPN: 259067
TUYAU DE RETOUR À LA POMPE
depuis £9,71
depuis £9,71
# 021
MPN: 270452
TUYAU D'EAU DE LA VALVE
depuis £22,20
depuis £22,20
# 022
MPN: 259070
TUYAU DE RETOUR CENTRAL
depuis £8,78
depuis £8,78
# 023
MPN: 292293
TUYAU DE RACCORD DE RECIRCULATION D'EAU EN MÉTAL
depuis £83,05
depuis £83,05
# 024
MPN: 259069
TUYAU MÉTALLIQUE RAMIFIÉ VERS POMPE
depuis £64,76
depuis £64,76
# 025
MPN: 296783
COLLIER À VIS
depuis £5,70
depuis £5,70
Cette pièce remplace le numéro de pièce 267701
# 026
MPN: 296782
COLLIER À VIS
depuis £5,25
depuis £5,25
Cette pièce remplace le numéro de pièce 12174090
# 027
MPN: 16286024
VIS
-M6 X 16-
depuis £0,53
depuis £0,53
# 028
MPN: 16285127
VIS
-M5 X 16-
depuis £0,53
depuis £0,53
# 029
MPN: 280880
FILTRE DESSICANT
depuis £361,63
depuis £361,63
# 030
MPN: 12647024
Rondelle
Remplacement
Remplacement
# 031
MPN: 267849
BOÎTIER DE THERMOSTAT
depuis £103,81
depuis £103,81
# 032
MPN: 162341
AGRAFE
depuis £0,48
depuis £0,48
# 033
MPN: 262913
PRESSOSTAT/THERMOSTAT
depuis £87,88
depuis £87,88
Cette pièce remplace le numéro de pièce 257544 - et 5 plus. Cliquez pour voir les détails
# 034
MPN: 231617
VIS
-M6 X 18-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14433124
# 035
MPN: 228438
CONNECTEUR
depuis £4,07
depuis £4,07
# 036
MPN: 267300
MONTAGE
depuis £6,63
depuis £6,63
Cette pièce remplace le numéro de pièce 294902 - et 1 plus. Cliquez pour voir les détails
# 037
MPN: 272913
COLLIER
depuis £2,11
depuis £2,11
# 038
MPN: 296780
COLLIER À VIS
depuis £4,80
depuis £4,80
# 039
MPN: 16285127
VIS
-M5 X 16-
depuis £0,51
depuis £0,51
# 040
MPN: 325662
SUPPORT INFERIEUR DROIT, BOBINE DE LIQUIDE DE DIRECTION ASSISTEE
depuis £10,08
depuis £10,08
# 041
MPN: 325663
SUPPORT INFERIEUR GAUCHE, BOBINE DE LIQUIDE DE DIRECTION ASSISTEE
depuis £11,77
depuis £11,77
# 042
MPN: 12643724
Rondelle
depuis £0,48
depuis £0,48
Cette pièce remplace le numéro de pièce 109684 - et 4 plus. Cliquez pour voir les détails
# 043
MPN: 231616
VIS
-M6 X 14-
depuis £0,54
depuis £0,54
# 044
MPN: 260001
SUPPORT DE MONTAGE DU FAISCEAU DE CÂBLAGE
-N'est plus fourni- -Remplacé par 339945-
depuis £8,30
depuis £8,30
# 044
MPN: 339945
SUPPORT DE MONTAGE DU FAISCEAU DE CÂBLAGE
depuis £23,58
depuis £23,58
# 045
MPN: 11197774
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 046
MPN: 214412
GOUJON
-N'est plus fourni- -Remplacé par 339948-
depuis £7,48
depuis £7,48
# 046
MPN: 339948
GOUJON
depuis £11,31
depuis £11,31
# 047
MPN: 332668
CALE EN CAOUTCHOUC
depuis £0,68
depuis £0,68
-part-diagram-0021.webp "FERRARI GTC4 LUSSO (USA) BOÎTIER DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI GTC4 LUSSO (USA) TUYAU DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI GTC4 LUSSO (USA) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI GTC4 LUSSO (USA) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI GTC4 LUSSO (USA) SYSTÈME PTU SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI GTC4 LUSSO (USA) KIT DE RÉPARATION PTU SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI GTC4 LUSSO (USA) SYSTÈME DE SERVO-FREIN SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI GTC4 LUSSO (USA) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI GTC4 LUSSO (USA) ETRIERS DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI GTC4 LUSSO (USA) ETRIERS DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI GTC4 LUSSO (USA) COMMANDE DU FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI GTC4 LUSSO (USA) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI GTC4 LUSSO (USA) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI GTC4 LUSSO (USA) POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI GTC4 LUSSO (USA) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI GTC4 LUSSO (USA) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI GTC4 LUSSO (USA) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI GTC4 LUSSO (USA) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI GTC4 LUSSO (USA) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI GTC4 LUSSO (USA) SYSTÈME DE LEVAGE DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI GTC4 LUSSO (USA) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI GTC4 LUSSO (USA) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI GTC4 LUSSO (USA) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI GTC4 LUSSO (USA) SYSTÈME AC - EAU ET FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI GTC4 LUSSO (USA) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI GTC4 LUSSO (USA) CONDUITS D'AIR POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI GTC4 LUSSO (USA) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI GTC4 LUSSO (USA) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI GTC4 LUSSO (USA) SERRE SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI GTC4 LUSSO (USA) STRUCTURES ET ÉLÉMENTS, AVANT DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI GTC4 LUSSO (USA) STRUCTURES ET ÉLÉMENTS, CENTRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI GTC4 LUSSO (USA) STRUCTURES ET ÉLÉMENTS, ARRIÈRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI GTC4 LUSSO (USA) ACHEVEMENT DU CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI GTC4 LUSSO (USA) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI GTC4 LUSSO (USA) ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI GTC4 LUSSO (USA) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI GTC4 LUSSO (USA) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI GTC4 LUSSO (USA) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI GTC4 LUSSO (USA) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI GTC4 LUSSO (USA) COUVERCLE ARRIÈRE ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI GTC4 LUSSO (USA) TRAPPE DE REMPLISSAGE DE CARBURANT ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI GTC4 LUSSO (USA) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI GTC4 LUSSO (USA) PORTES - MÉCANISMES D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI GTC4 LUSSO (USA) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI GTC4 LUSSO (USA) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI GTC4 LUSSO (USA) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI GTC4 LUSSO (USA) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI GTC4 LUSSO (USA) SIÈGE AVANT - CEINTURES DE SÉCURITÉ, GUIDES ET RÉGLAGES SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI GTC4 LUSSO (USA) SIÈGE AVANT - GARNITURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI GTC4 LUSSO (USA) SIÈGE ARRIÈRE - CEINTURES DE SÉCURITÉ - GARNITURE INTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI GTC4 LUSSO (USA) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI GTC4 LUSSO (USA) TABLEAU DE BORD - SOUS-STRUCTURE SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI GTC4 LUSSO (USA) TABLEAU DE BORD - GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI GTC4 LUSSO (USA) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI GTC4 LUSSO (USA) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI GTC4 LUSSO (USA) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI GTC4 LUSSO (USA) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI GTC4 LUSSO (USA) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI GTC4 LUSSO (USA) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI GTC4 LUSSO (USA) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI GTC4 LUSSO (USA) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI GTC4 LUSSO (USA) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI GTC4 LUSSO (USA) CALCULATEURS DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI GTC4 LUSSO (USA) SYSTÈME ANTI-VOL SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI GTC4 LUSSO (USA) SYSTÈME D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI GTC4 LUSSO (USA) SYSTÈME DE HAUT-PARLEURS AUDIO SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI GTC4 LUSSO (USA) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI GTC4 LUSSO (USA) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI GTC4 LUSSO (USA) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI GTC4 LUSSO (USA) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI GTC4 LUSSO (USA) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI GTC4 LUSSO (USA) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI GTC4 LUSSO (USA) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI GTC4 LUSSO (USA) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI GTC4 LUSSO (USA) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI GTC4 LUSSO (USA) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI GTC4 LUSSO (USA) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI GTC4 LUSSO (USA) POMPES ET TUYAUX DU SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI GTC4 LUSSO (USA) RÉSERVOIR DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI GTC4 LUSSO (USA) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI GTC4 LUSSO (USA) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI GTC4 LUSSO (USA) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI GTC4 LUSSO (USA) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI GTC4 LUSSO (USA) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI GTC4 LUSSO (USA) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI GTC4 LUSSO (USA) SYSTÈME DE LUBRIFICATION : RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI GTC4 LUSSO (USA) REFROIDISSEMENT - POMPE EAU / HUILE SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI GTC4 LUSSO (USA) REFROIDISSEMENT - RÉSERVOIR COLLECTEUR ET TUYAUX SCHÉMA DES PIÈCES")
