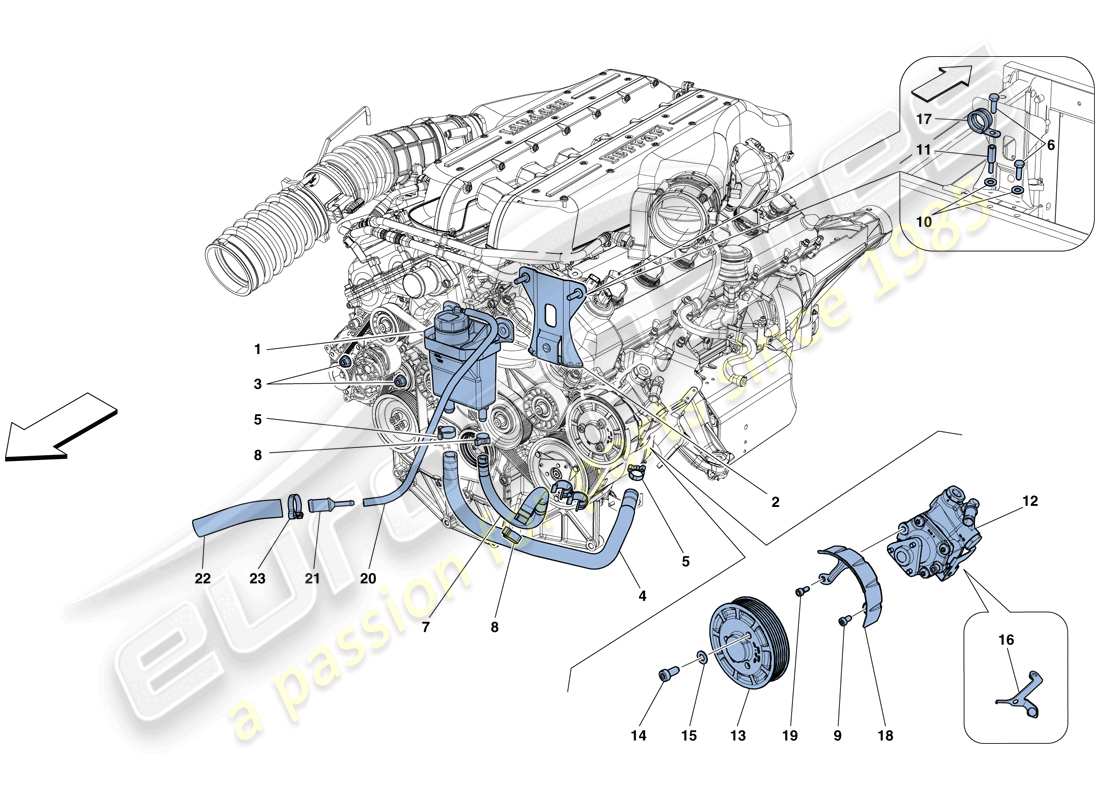

0034 - POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE
Ferrari GTC4 Lusso (USA) POWER STEERING PUMP AND RESERVOIR Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 292342
COMPL. RÉSERVOIR DE LIQUIDE DE DIRECTION ASSISTÉE
depuis £17,36
depuis £17,36
Cette pièce remplace la pièce numéro 233605 que nous avons en stock - et 15 plus. Cliquez pour voir les détails
# 002
MPN: 267954
support
depuis £18,96
depuis £18,96
# 003
MPN: 13046212
NOIX
-N'est plus fourni- -Remplacé par 13046224-
depuis £6,40
depuis £6,40
# 003
MPN: 13046224
NOIX
depuis £0,53
depuis £0,53
# 004
MPN: 276797

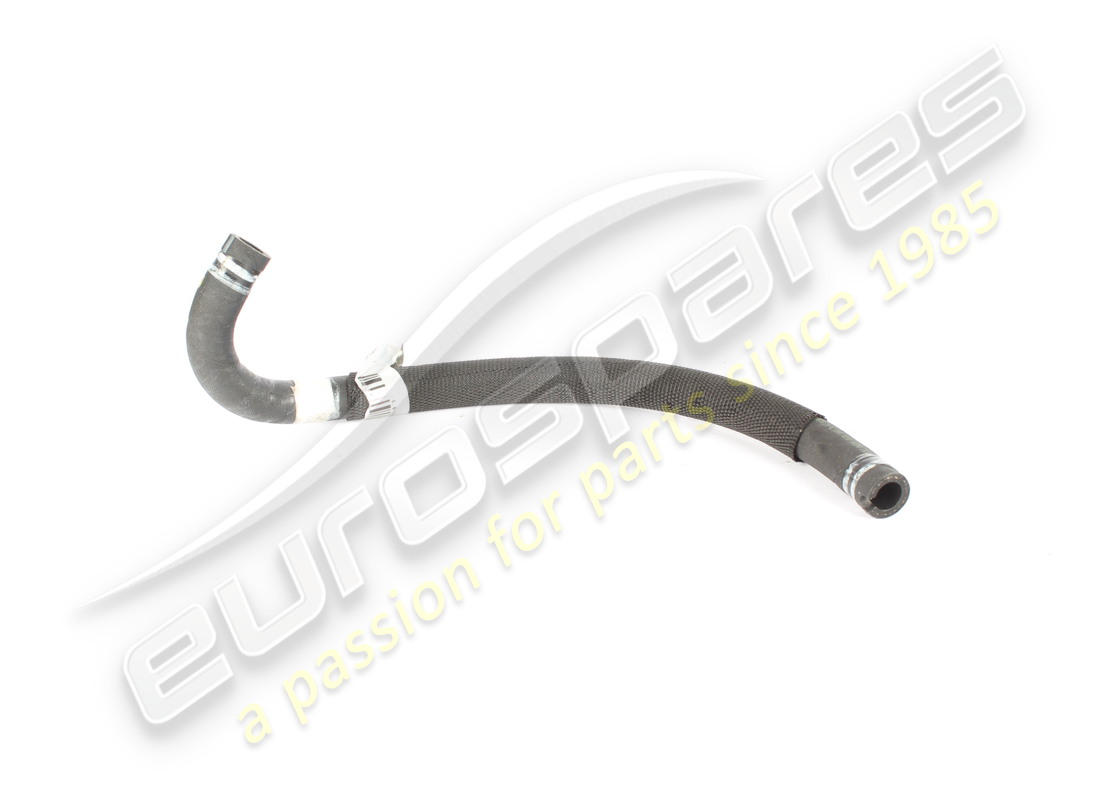

TUYAU DU RÉSERVOIR À LA POMPE DE DIRECTION ASSISTÉE
depuis £23,87
depuis £23,87
# 005
MPN: 13126370
COLLIER
depuis £0,78
depuis £0,78
# 006
MPN: 10902424
VIS
-M6 X 20- -Support de fixation au châssis-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10902324 - et 3 plus. Cliquez pour voir les détails
# 007
MPN: 296419
TUYAU DE LA BOBINE AU RÉSERVOIR DE LIQUIDE DE DIRECTION ASSISTÉE
depuis £20,24
depuis £20,24
# 008
MPN: 13127070
COLLIER
depuis £1,20
depuis £1,20
# 009
MPN: 231616
VIS
-M6 X 14-
depuis £0,54
depuis £0,54
# 010
MPN: 11197774
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 011
MPN: 178772
GOUJON
-Pas pour GD-
depuis £5,94
depuis £5,94
# 012
MPN: 277567
Pompe de direction assistée
depuis £783,20
depuis £783,20
Cette pièce remplace la pièce numéro 272325 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 013
MPN: 250874
POULIE SUR POMPE DE DIRECTION ASSISTEE
depuis £38,39
depuis £38,39
# 014
MPN: 13028324
VIS
-M8 X 16-
depuis £2,58
depuis £2,58
# 015
MPN: 11193874
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 11193879 que nous avons en stock
# 016
MPN: 275397
support
-Sur corps de pompe de direction assistée arrière-
depuis £21,86
depuis £21,86
Cette pièce remplace le numéro de pièce 272695
# 017
MPN: 172995
SUPPORT AVEC GAINE
depuis £1,94
depuis £1,94
# 018
MPN: 324751
PROTÈGE-COURROIE
depuis £26,36
depuis £26,36
# 019
MPN: 231627
VIS
-M8 X 16-
depuis £0,47
depuis £0,47
# 020
MPN: 125826
TUYAU EN CAOUTCHOUC
-D. 3.5-8 X 320-
depuis £6,81
depuis £6,81
# 021
MPN: 222606
RACCORD DE TUYAU DE RENIFLARD
depuis £6,01
depuis £6,01
# 022
MPN: 277606
TUYAU DE RENIFLARD D'HUILE
-L= 1685-
depuis £7,23
depuis £7,23
# 023
MPN: 13126170
SERRER
depuis £0,48
depuis £0,48
