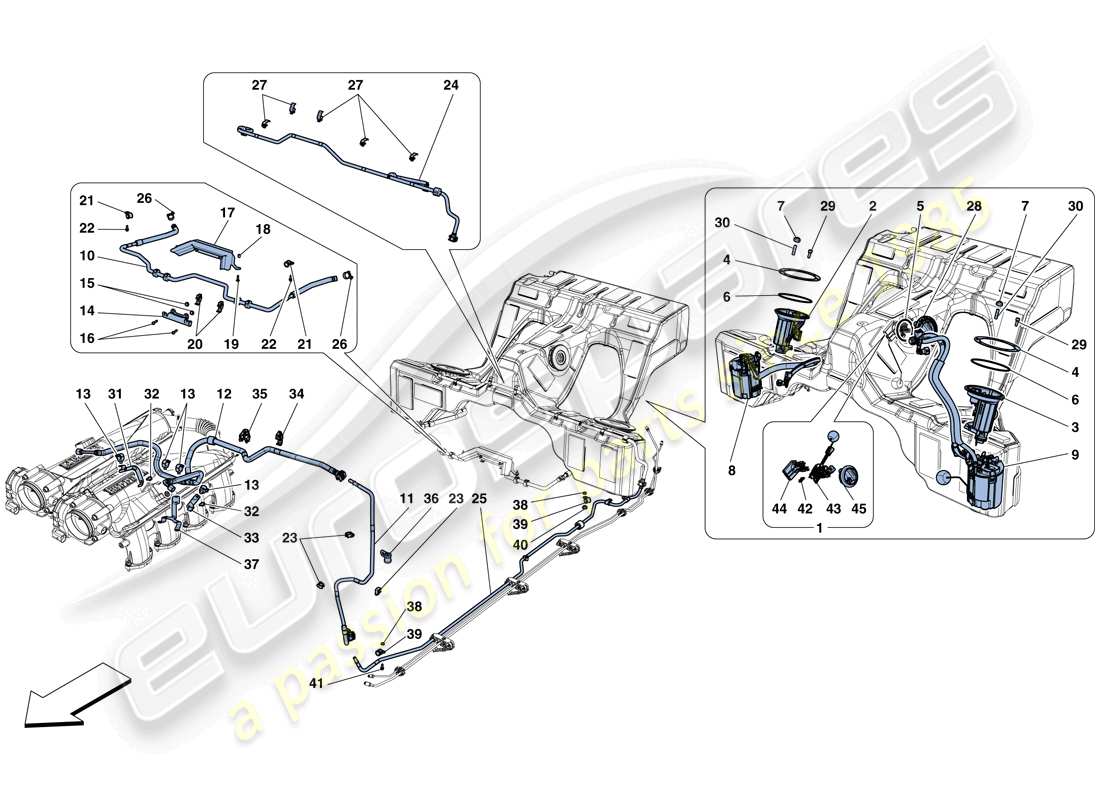

0009 - POMPES ET TUYAUX DU SYSTÈME DE CARBURANT
Ferrari GTC4 Lusso T (EUROPE) FUEL SYSTEM PUMPS AND PIPES Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 273540
COMPL. CAPTEUR D'INCLINAISON
-Après épuisement, commander des pièces individuelles- -Applicable jusqu'à épuisement-
depuis £901,23
depuis £901,23
# 002
MPN: 282784
FILTRE DE POMPE À ESSENCE DROIT
depuis £212,95
depuis £212,95
Cette pièce remplace le numéro de pièce 253600 - et 7 plus. Cliquez pour voir les détails
# 003
MPN: 282785
FILTRE DE POMPE À ESSENCE GAUCHE
depuis £338,02
depuis £338,02
Cette pièce remplace le numéro de pièce 253597 - et 7 plus. Cliquez pour voir les détails
# 004
MPN: 275998
ANNEAU DE FIXATION
depuis £23,87
depuis £23,87
# 005
MPN: 239413
JOINT TORIQUE
depuis £2,91
depuis £2,91
# 006
MPN: 239412
JOINT TORIQUE
depuis £6,34
depuis £6,34
# 007
MPN: 14040514
NOIX
depuis £0,47
depuis £0,47
# 008
MPN: 272086
POMPE À ESSENCE DROITE
depuis £576,11
depuis £576,11
Cette pièce remplace le numéro de pièce 270128 - et 3 plus. Cliquez pour voir les détails
# 009
MPN: 272087
POMPE À ESSENCE gauche
depuis £495,04
depuis £495,04
# 010
MPN: 272859
TUYAU DE RACCORD INFÉRIEUR
-Applicable jusqu'au Cul. Non : 138753-
depuis £124,89
depuis £124,89
# 010
MPN: 336395
TUYAU DE RACCORD INFÉRIEUR
-Applicable à partir du Ass. Non : 138754-
depuis £120,26
depuis £120,26
# 011
MPN: 329074
TUYAU D'ADMINISTRATION DE CARBURANT, SECTION AVANT
depuis £74,85
depuis £74,85
# 012
MPN: 329075
TUYAU DE CARBURANT BASSE PRESSION
Remplacement
Remplacement
# 013
MPN: 198253
AGRAFE
depuis £2,05
depuis £2,05
# 014
MPN: 270767
PROTECTION DE TUYAU INFÉRIEUR
depuis £11,56
depuis £11,56
# 015
MPN: 14622387
CASQUETTE
depuis £1,70
depuis £1,70
# 016
MPN: 85692400
VIS
-M5 X 20-
depuis £0,47
depuis £0,47
# 017
MPN: 313045
BOUCLIER THERMIQUE DE TUYAU INFÉRIEUR
depuis £17,65
depuis £17,65
# 018
MPN: 14040514
NOIX
depuis £0,47
depuis £0,47
# 019
MPN: 85692400
VIS
-M5 X 20-
depuis £0,47
depuis £0,47
# 020
MPN: 257886
CLIP RAYMOND
depuis £0,47
depuis £0,47
# 021
MPN: 10441490
support
depuis £0,51
depuis £0,51
# 022
MPN: 11568027
VIS
-M6 X 18-
depuis £0,92
depuis £0,92
# 023
MPN: 235682
AGRAFE
depuis £0,53
depuis £0,53
# 024
MPN: 285160
TUYAU D'ADMINISTRATION DE CARBURANT, SECTION ARRIÈRE
depuis £97,14
depuis £97,14
Cette pièce remplace le numéro de pièce 270945 - et 3 plus. Cliquez pour voir les détails
# 025
MPN: 271937
TUYAU D'ADMINISTRATION DE CARBURANT, SECTION CENTRALE
depuis £19,72
depuis £19,72
# 026
MPN: 281598
COLLIER
depuis £1,70
depuis £1,70
# 027
MPN: 177553
ANNEAU DE SERRAGE
depuis £0,52
depuis £0,52
# 028
MPN: 276001
ANNEAU DE FIXATION DU CAPTEUR DE NIVEAU
depuis £93,10
depuis £93,10
# 029
MPN: 256323
VIS
depuis £0,47
depuis £0,47
# 030
MPN: 11001124
GOUJON
depuis £41,13
depuis £41,13
Cette pièce remplace le numéro de pièce 11001324
# 031
MPN: 303789
SUPPORT DE FIXATION DE TUYAU DE CARBURANT DROIT
depuis £21,70
depuis £21,70
# 032
MPN: 231616
VIS
-M6 X 14-
depuis £0,53
depuis £0,53
# 033
MPN: 301717
SUPPORT DE FIXATION DE TUYAU DE CARBURANT GAUCHE
depuis £10,37
depuis £10,37
# 034
MPN: 204777
AGRAFE
depuis £0,54
depuis £0,54
# 035
MPN: 212671
CLIP D'ESPACEMENT POUR 2 TUYAUX D10-D16
depuis £0,52
depuis £0,52
# 036
MPN: 296614
SUPPORT AVEC GAINE
depuis £15,97
depuis £15,97
# 037
MPN: 304212
support
depuis £21,86
depuis £21,86
# 038
MPN: 13604015
CALE
depuis £0,47
depuis £0,47
# 039
MPN: 10441290
SUPPORT AVEC GAINE
-D. 10-
depuis £0,28
depuis £0,28
# 040
MPN: 14040614
NOIX
depuis £0,47
depuis £0,47
# 041
MPN: 231619
VIS
-M6 X 22-
depuis £0,54
depuis £0,54
# 042
MPN: 238688
CONNECTEUR
depuis £31,95
depuis £31,95
# 043
MPN: 253598
CAPTEUR DE NIVEAU DE CARBURANT
depuis £77,86
depuis £77,86
# 044
MPN: 254311
ADAPTATEUR DE COIN
depuis £6,21
depuis £6,21
# 045
MPN: 273479
SUPPORT DE CAPTEUR DE NIVEAU DE CARBURANT
depuis £39,78
depuis £39,78
