0016 - REFROIDISSEUR INTERMÉDIAIRE

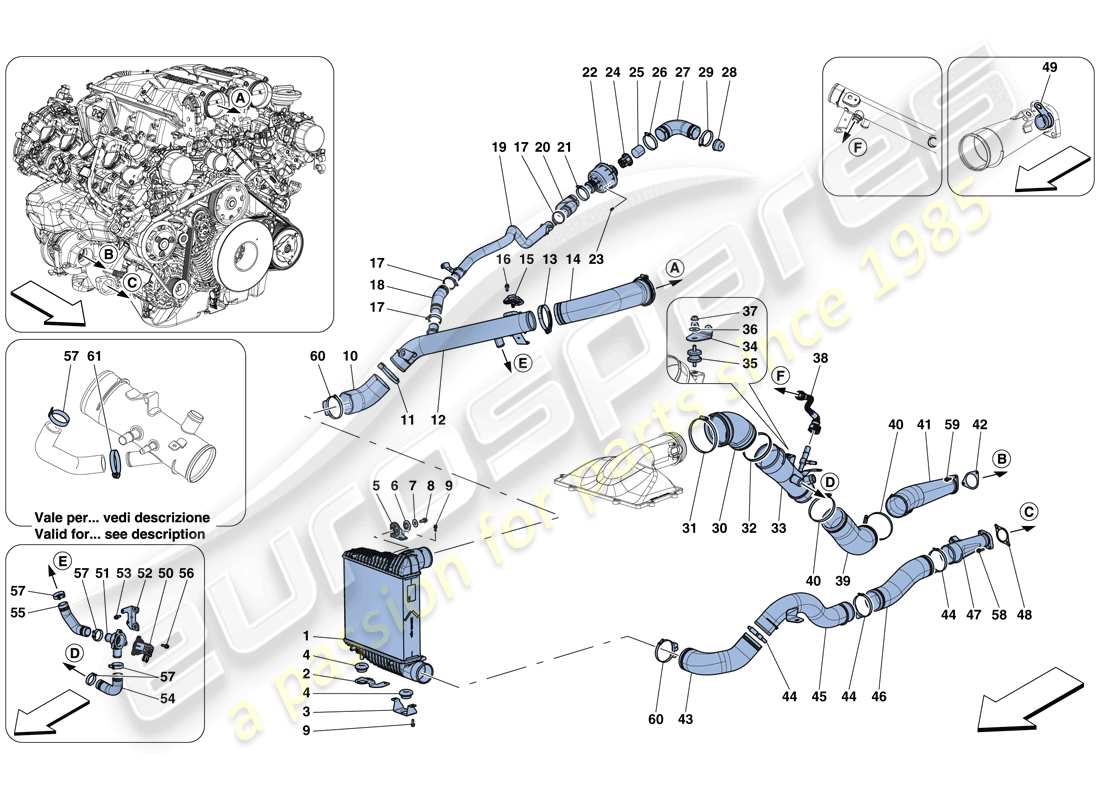

Ferrari GTC4 Lusso T (EUROPE) INTERCOOLER Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 332466
REFROIDISSEUR INTERMÉDIAIRE DROIT
-N'est plus fourni- -Remplacé par 340704-
# 001
MPN: 332467
REFROIDISSEUR INTERMÉDIAIRE GAUCHE
-N'est plus fourni- -Remplacé par 340705-
# 001
MPN: 340704
REFROIDISSEUR INTERMÉDIAIRE DROIT
depuis £462,56
depuis £462,56
# 001
MPN: 340705
REFROIDISSEUR INTERMÉDIAIRE GAUCHE
depuis £462,56
depuis £462,56
# 002
MPN: 332737
SUPPORT DE MONTAGE INTERCOOLER EXTÉRIEUR DROIT
depuis £10,92
depuis £10,92
# 002
MPN: 332738
SUPPORT DE MONTAGE DU REFROIDISSEUR INTERMÉDIAIRE EXTÉRIEUR GAUCHE
depuis £10,92
depuis £10,92
# 003
MPN: 332735
SUPPORT DE MONTAGE INTÉRIEUR INFÉRIEUR DU REFROIDISSEUR INTERMÉDIAIRE
depuis £10,92
depuis £10,92
# 004
MPN: 290935
BAGUE
depuis £3,60
depuis £3,60
# 005
MPN: 338490
COMPL. SUPPORT SUPÉRIEUR DE REFROIDISSEUR INTERMÉDIAIRE
depuis £31,11
depuis £31,11
# 006
MPN: 338492
ESPACEUR
depuis £2,85
depuis £2,85
# 007
MPN: 338502
Rondelle
-N'est plus fourni- -Remplacé par 66121400-
Remplacement
Remplacement
# 007
MPN: 66121400
Rondelle
depuis £6,75
depuis £6,75
Cette pièce remplace le numéro de pièce 12624977 - et 1 plus. Cliquez pour voir les détails
# 008
MPN: 248334
VIS
depuis £0,47
depuis £0,47
# 009
MPN: 231617
VIS
-M6 X 18-
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 14433124
# 010
MPN: 332917
TUYAU DU REFROIDISSEUR INTERMÉDIAIRE AU CORPS DE PAPILLON
-N'est plus fourni- -Remplacé par 342917-
# 010
MPN: 342917
TUYAU DU REFROIDISSEUR INTERMÉDIAIRE AU CORPS DE PAPILLON
depuis £63,91
depuis £63,91
# 011
MPN: 297484
COLLIER
depuis £3,60
depuis £3,60
# 012
MPN: 332789
TUYAU DU REFROIDISSEUR INTERMÉDIAIRE AU CORPS DE PAPILLON DROIT
depuis £454,15
depuis £454,15
# 012
MPN: 332790
TUYAU DU REFROIDISSEUR INTERMÉDIAIRE AU CORPS DE PAPILLON GAUCHE
depuis £454,15
depuis £454,15
# 013
MPN: 311609
COLLIER
depuis £1,82
depuis £1,82
Cette pièce remplace le numéro de pièce 297575
# 014
MPN: 325998
COMPL. RACCORD DE TUYAU DROIT
depuis £344,82
depuis £344,82
# 014
MPN: 335414
COMPL. RACCORD DE TUYAU GAUCHE
depuis £344,82
depuis £344,82
# 015
MPN: 272880
CAPTEUR DE PRESSION ET DE TEMPÉRATURE
depuis £12,52
depuis £12,52
# 016
MPN: 282393
VIS
-M6 X 16-
depuis £0,53
depuis £0,53
# 017
MPN: 262113
COLLIER
depuis £1,03
depuis £1,03
# 018
MPN: 330011
RACCORD DE TUYAU DE TUYAU DE REFROIDISSEUR INTERMÉDIAIRE
depuis £36,16
depuis £36,16
# 019
MPN: 330125
TUYAU RIGIDE DROIT
depuis £117,74
depuis £117,74
# 019
MPN: 330126
TUYAU RIGIDE GAUCHE
depuis £113,24
depuis £113,24
# 020
MPN: 330010
TUYAU DU SECTIONNEUR AU RÉSONATEUR
depuis £47,08
depuis £47,08
# 021
MPN: 262116
COLLIER
depuis £1,81
depuis £1,81
# 022
MPN: 310096
GÉNÉRATEUR DE SON
depuis £83,26
depuis £83,26
# 023
MPN: 314100
RIVET
depuis £0,47
depuis £0,47
# 024
MPN: 310602
SUPPORT EN MOUSSE
depuis £0,82
depuis £0,82
# 025
MPN: 313318
MOUSSE
depuis £5,47
depuis £5,47
Cette pièce remplace le numéro de pièce 310597
# 026
MPN: 296345
COLLIER
depuis £1,48
depuis £1,48
# 027
MPN: 330006
TUYAU DROIT DU RÉSONATEUR AU PARE-FEU
depuis £40,36
depuis £40,36
# 027
MPN: 330008
TUYAU GAUCHE DU RÉSONATEUR AU PARE-FEU
depuis £40,36
depuis £40,36
# 028
MPN: 333404
RÉDUCTEUR POUR RÉSONATEUR
depuis £8,77
depuis £8,77
Cette pièce remplace le numéro de pièce 330394
# 029
MPN: 296782
COLLIER
depuis £5,25
depuis £5,25
Cette pièce remplace le numéro de pièce 12174090
# 030
MPN: 333840
RACCORD DE TUYAU DE DÉBITMÈTRE D'AIR
depuis £38,68
depuis £38,68
# 031
MPN: 323688
COLLIER
depuis £1,41
depuis £1,41
# 032
MPN: 13001190
COLLIER
depuis £0,68
depuis £0,68
# 033
MPN: 339143
TUYAU DROIT DU DÉBITMÈTRE D'AIR AU TURBOCOMPRESSEUR
-Pas pour EU GS, AUS, USA, CDN, UK, USA LIGHT-
depuis £434,14
depuis £434,14
# 033
MPN: 339143
TUYAU DROIT DU DÉBITMÈTRE D'AIR AU TURBOCOMPRESSEUR
-Applicable pour EU GS, AUS, UK- -Applicable jusqu'à Ass. Non : 152428-
depuis £434,14
depuis £434,14
# 033
MPN: 339145
TUYAU GAUCHE DU DÉBITMÈTRE D'AIR AU TURBOCOMPRESSEUR
-Pas pour EU GS, AUS, USA, CDN, UK, USA LIGHT-
depuis £378,46
depuis £378,46
# 033
MPN: 339145
TUYAU GAUCHE DU DÉBITMÈTRE D'AIR AU TURBOCOMPRESSEUR
-Applicable pour EU GS, AUS, UK- -Applicable jusqu'à Ass. Non : 152428-
depuis £378,46
depuis £378,46
# 033
MPN: 785848
TUYAU GAUCHE DU DÉBITMÈTRE D'AIR AU TURBOCOMPRESSEUR
-Applicable pour les USA, CDN, USA LIGHT-
depuis £656,00
depuis £656,00
# 033
MPN: 785848
TUYAU GAUCHE DU DÉBITMÈTRE D'AIR AU TURBOCOMPRESSEUR
-Applicable pour EU GS, AUS, UK- -Applicable à partir d'Ass. Non : 152429-
depuis £656,00
depuis £656,00
# 033
MPN: 785850
TUYAU DROIT DU DÉBITMÈTRE D'AIR AU TURBOCOMPRESSEUR
-Applicable pour les USA, CDN, USA LIGHT-
depuis £740,11
depuis £740,11
# 033
MPN: 785850
TUYAU DROIT DU DÉBITMÈTRE D'AIR AU TURBOCOMPRESSEUR
-Applicable pour EU GS, AUS, UK- -Applicable à partir d'Ass. Non : 152429-
depuis £740,11
depuis £740,11
# 034
MPN: 339121
SUPPORT DE MONTAGE RIGIDE POUR TUYAU À VIDE
depuis £12,26
depuis £12,26
# 035
MPN: 195373
PRISE
depuis £10,08
depuis £10,08
# 036
MPN: 12647727
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12647729
# 037
MPN: 13046112
NOIX
depuis £0,47
depuis £0,47
# 038
MPN: 329765
TUYAU DE RACCORD SUR VENTURI GAUCHE
-Pas pour EU GS, AUS, USA, CDN, UK, USA LIGHT-
depuis £68,96
depuis £68,96
# 038
MPN: 329765
TUYAU DE RACCORD SUR VENTURI GAUCHE
-Applicable pour EU GS, AUS, UK- -Applicable jusqu'à Ass. Non : 152428-
depuis £68,96
depuis £68,96
# 038
MPN: 329766
TUYAU DE RACCORD SUR VENTURI DROIT
-Pas pour EU GS, AUS, USA, CDN, UK, USA LIGHT-
depuis £68,96
depuis £68,96
# 038
MPN: 329766
TUYAU DE RACCORD SUR VENTURI DROIT
-Applicable pour EU GS, AUS, UK- -Applicable jusqu'à Ass. Non : 152428-
depuis £68,96
depuis £68,96
# 038
MPN: 769265
TUYAU DE RACCORD SUR VENTURI DROIT
-Applicable pour les USA, CDN, USA LIGHT-
depuis £74,85
depuis £74,85
# 038
MPN: 769265
TUYAU DE RACCORD SUR VENTURI DROIT
-Applicable pour EU GS, AUS, UK- -Applicable à partir d'Ass. Non : 152429-
depuis £74,85
depuis £74,85
# 038
MPN: 769266
TUYAU DE RACCORD SUR VENTURI GAUCHE
-Applicable pour les USA, CDN, USA LIGHT-
depuis £74,85
depuis £74,85
# 038
MPN: 769266
TUYAU DE RACCORD SUR VENTURI GAUCHE
-Applicable pour EU GS, AUS, UK- -Applicable à partir d'Ass. Non : 152429-
depuis £74,85
depuis £74,85
# 039
MPN: 322870
TUYAU DE DÉCONNECTEUR TURBOCOMPRESSEUR DROIT
depuis £103,81
depuis £103,81
# 039
MPN: 322871
TUYAU DE DÉCONNECTEUR TURBOCOMPRESSEUR GAUCHE
depuis £113,24
depuis £113,24
# 040
MPN: 296786
COLLIER
depuis £7,68
depuis £7,68
# 041
MPN: 340025
TUYAU DE SECTIONNEUR TURBOCOMPRESSEUR GAUCHE
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 041
MPN: 340026
TUYAU DE SECTIONNEUR TURBOCOMPRESSEUR DROIT
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 041
MPN: 340762
TUYAU DE SECTIONNEUR TURBOCOMPRESSEUR GAUCHE
-Applicable après épuisement de 340025-
depuis £283,13
depuis £283,13
Cette pièce remplace le numéro de pièce 340025
# 041
MPN: 340763
TUYAU DE SECTIONNEUR TURBOCOMPRESSEUR DROIT
-Applicable après épuisement de 340026-
depuis £283,13
depuis £283,13
Cette pièce remplace le numéro de pièce 340026
# 042
MPN: 330933
JOINT D'ADMISSION COMPRESSEUR
depuis £13,18
depuis £13,18
# 043
MPN: 332786
TUYAU DE DÉCONNECTEUR DE REFROIDISSEUR INTERMÉDIAIRE DROIT
depuis £169,87
depuis £169,87
# 043
MPN: 332788
TUYAU DE DÉCONNECTEUR DE REFROIDISSEUR INTERMÉDIAIRE GAUCHE
depuis £169,87
depuis £169,87
# 044
MPN: 297484
COLLIER
depuis £3,60
depuis £3,60
# 045
MPN: 339089
TUYAU DROIT DU TURBOCOMPRESSEUR AU REFROIDISSEUR INTERMÉDIAIRE
depuis £201,83
depuis £201,83
# 045
MPN: 339090
TUYAU GAUCHE DU TURBOCOMPRESSEUR AU REFROIDISSEUR INTERMÉDIAIRE
depuis £201,83
depuis £201,83
# 046
MPN: 319912
TUYAU DROIT DU TURBOCOMPRESSEUR AU SECTIONNEUR
depuis £160,43
depuis £160,43
# 046
MPN: 319913
TUYAU GAUCHE DU TURBOCOMPRESSEUR AU SECTIONNEUR
depuis £160,43
depuis £160,43
# 047
MPN: 319903
TUYAU DROIT DU TURBOCOMPRESSEUR AU SECTIONNEUR
depuis £185,02
depuis £185,02
# 047
MPN: 319904
TUYAU GAUCHE DU TURBOCOMPRESSEUR AU SECTIONNEUR
depuis £185,02
depuis £185,02
# 048
MPN: 308862
JOINT DE SORTIE DU COMPRESSEUR
depuis £11,77
depuis £11,77
# 049
MPN: 10450690
support
depuis £0,53
depuis £0,53
# 050
MPN: 315495
SOUPAPE DE PURGE
depuis £62,28
depuis £62,28
# 051
MPN: 317738
BASE DE SOUPAPE DE DÉCHARGE
depuis £19,43
depuis £19,43
# 052
MPN: 322857
SUPPORT DE SOUPAPE DE DÉCHARGE DROIT
-Pas pour EU GS, AUS, USA, CDN, UK, USA LIGHT-
depuis £10,37
depuis £10,37
# 052
MPN: 322857
SUPPORT DE SOUPAPE DE DÉCHARGE DROIT
-Applicable pour EU GS, AUS, UK- -Applicable jusqu'à Ass. Non : 152428-
depuis £10,37
depuis £10,37
# 052
MPN: 322858
SUPPORT DE SOUPAPE DE DÉCHARGE GAUCHE
-Pas pour EU GS, AUS, USA, CDN, UK, USA LIGHT-
depuis £10,37
depuis £10,37
# 052
MPN: 322858
SUPPORT DE SOUPAPE DE DÉCHARGE GAUCHE
-Applicable pour EU GS, AUS, UK- -Applicable jusqu'à Ass. Non : 152428-
depuis £10,37
depuis £10,37
# 052
MPN: 762441
SUPPORT DE SOUPAPE DE DÉCHARGE DROIT
-Applicable pour les USA, CDN, USA LIGHT-
depuis £10,37
depuis £10,37
# 052
MPN: 762441
SUPPORT DE SOUPAPE DE DÉCHARGE DROIT
-Applicable pour EU GS, AUS, UK- -Applicable à partir d'Ass. Non : 152429-
depuis £10,37
depuis £10,37
# 052
MPN: 762442

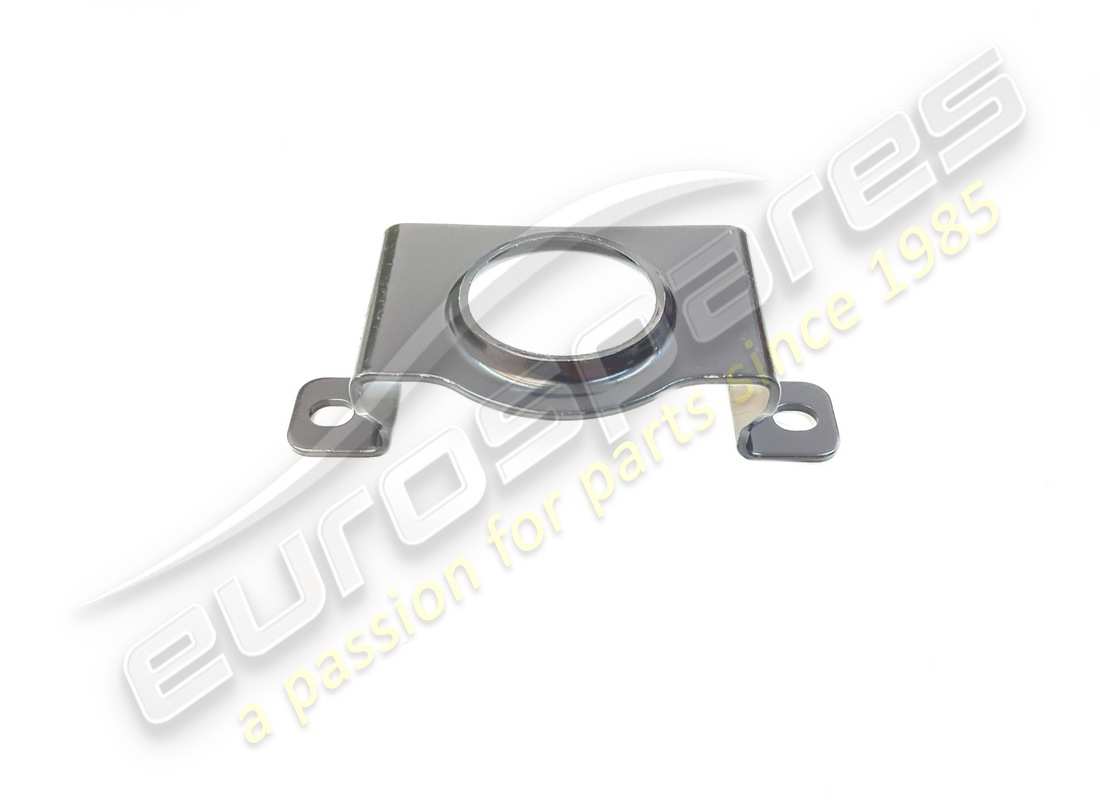

SUPPORT DE SOUPAPE DE DÉCHARGE GAUCHE
-Applicable pour les USA, CDN, USA LIGHT-
depuis £10,37
depuis £10,37
# 052
MPN: 762442
SUPPORT DE SOUPAPE DE DÉCHARGE GAUCHE
-Applicable pour EU GS, AUS, UK- -Applicable à partir d'Ass. Non : 152429-
depuis £10,37
depuis £10,37
# 053
MPN: 282394
VIS
-M6 X 18-
depuis £0,47
depuis £0,47
# 054
MPN: 334790
RACCORD DE TUYAU DE SOUPAPE DE DÉCHARGE BASSE PRESSION
-Pas pour EU GS, AUS, USA, CDN, UK, USA LIGHT-
depuis £26,06
depuis £26,06
# 054
MPN: 334790
RACCORD DE TUYAU DE SOUPAPE DE DÉCHARGE BASSE PRESSION
-Applicable pour EU GS, AUS, UK- -Applicable jusqu'à Ass. Non : 152428-
depuis £26,06
depuis £26,06
# 054
MPN: 787898
RACCORD DE TUYAU DE SOUPAPE DE DÉCHARGE BASSE PRESSION DROIT
-Applicable pour les USA, CDN, USA LIGHT-
depuis £25,22
depuis £25,22
# 054
MPN: 787898
RACCORD DE TUYAU DE SOUPAPE DE DÉCHARGE BASSE PRESSION DROIT
-Applicable pour EU GS, AUS, UK- -Applicable à partir d'Ass. Non : 152429-
depuis £25,22
depuis £25,22
# 054
MPN: 787899
RACCORD DE TUYAU DE SOUPAPE DE DÉCHARGE BASSE PRESSION GAUCHE
-Applicable pour les USA, CDN, USA LIGHT-
depuis £26,91
depuis £26,91
# 054
MPN: 787899
RACCORD DE TUYAU DE SOUPAPE DE DÉCHARGE BASSE PRESSION GAUCHE
-Applicable pour EU GS, AUS, UK- -Applicable à partir d'Ass. Non : 152429-
depuis £26,91
depuis £26,91
# 055
MPN: 334788
RACCORD DE TUYAU DE SOUPAPE DE DÉCHARGE HAUTE PRESSION DROIT
-Pas pour EU GS, AUS, USA, CDN, UK, USA LIGHT-
depuis £21,02
depuis £21,02
# 055
MPN: 334788
RACCORD DE TUYAU DE SOUPAPE DE DÉCHARGE HAUTE PRESSION DROIT
-Applicable pour EU GS, AUS, UK- -Applicable jusqu'à Ass. Non : 152428-
depuis £21,02
depuis £21,02
# 055
MPN: 334789
RACCORD DE TUYAU DE SOUPAPE DE DÉCHARGE HAUTE PRESSION GAUCHE
-Pas pour EU GS, AUS, USA, CDN, UK, USA LIGHT-
depuis £21,02
depuis £21,02
# 055
MPN: 334789
RACCORD DE TUYAU DE SOUPAPE DE DÉCHARGE HAUTE PRESSION GAUCHE
-Applicable pour EU GS, AUS, UK- -Applicable jusqu'à Ass. Non : 152428-
depuis £21,02
depuis £21,02
# 055
MPN: 765475
RACCORD DE TUYAU DE SOUPAPE DE DÉCHARGE HAUTE PRESSION DROIT
-Applicable pour les USA, CDN, USA LIGHT-
depuis £21,70
depuis £21,70
# 055
MPN: 765475
RACCORD DE TUYAU DE SOUPAPE DE DÉCHARGE HAUTE PRESSION DROIT
-Applicable pour EU GS, AUS, UK- -Applicable à partir d'Ass. Non : 152429-
depuis £21,70
depuis £21,70
# 055
MPN: 765483
RACCORD DE TUYAU DE SOUPAPE DE DÉCHARGE HAUTE PRESSION GAUCHE
-Applicable pour les USA, CDN, USA LIGHT-
depuis £21,70
depuis £21,70
# 055
MPN: 765483
RACCORD DE TUYAU DE SOUPAPE DE DÉCHARGE HAUTE PRESSION GAUCHE
-Applicable pour EU GS, AUS, UK- -Applicable à partir d'Ass. Non : 152429-
depuis £21,70
depuis £21,70
# 056
MPN: 282395
VIS
-M6 X 20-
depuis £0,47
depuis £0,47
# 057
MPN: 262112
COLLIER
-Pas pour EU GS, AUS, USA, CDN, UK, USA LIGHT-
depuis £6,28
depuis £6,28
# 057
MPN: 262112
COLLIER
-Applicable pour EU GS, AUS, UK- -Applicable jusqu'au moteur n° 152428-
depuis £6,28
depuis £6,28
# 057
MPN: 262112
COLLIER
-Applicable pour les USA, CDN, USA LIGHT-
depuis £6,28
depuis £6,28
# 057
MPN: 262112
COLLIER
-Applicable pour EU GS, AUS, UK- -Applicable à partir d'Ass. Non : 152429-
depuis £6,28
depuis £6,28
# 058
MPN: 231620
VIS
-M6 X 25- – Applicable jusqu'au Ass. N ° 3}
depuis £0,53
depuis £0,53
# 059
MPN: 231618
VIS
-M6 X 20- - Applicable à partir du Ass. N ° 3}
depuis £0,53
depuis £0,53
# 060
MPN: 780895
COLLIER
depuis £2,11
depuis £2,11
# 061
MPN: 296780
COLLIER À VIS
-Applicable pour les USA, CDN, USA LIGHT-
depuis £4,80
depuis £4,80
# 061
MPN: 296780
COLLIER À VIS
-Applicable pour EU GS, AUS, UK- -Applicable à partir d'Ass. Non : 152429-
depuis £4,80
depuis £4,80
-part-diagram-0017.webp "FERRARI GTC4 LUSSO T (EUROPE) FILTRE À AIR, PRISE D'AIR ET CONDUITS SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI GTC4 LUSSO T (EUROPE) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI GTC4 LUSSO T (EUROPE) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI GTC4 LUSSO T (EUROPE) ÉCHANGEUR DE CHALEUR MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI GTC4 LUSSO T (EUROPE) ÉVENTS SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI GTC4 LUSSO T (EUROPE) LUBRIFICATION : CIRCUIT ET PICK-UP SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI GTC4 LUSSO T (EUROPE) LUBRIFICATION : POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI GTC4 LUSSO T (EUROPE) REFROIDISSEMENT : POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI GTC4 LUSSO T (EUROPE) REFROIDISSEMENT - RÉSERVOIR COLLECTEUR ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI GTC4 LUSSO T (EUROPE) REFROIDISSEMENT - RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI GTC4 LUSSO T (EUROPE) BOÎTIER DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI GTC4 LUSSO T (EUROPE) TUYAU DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI GTC4 LUSSO T (EUROPE) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI GTC4 LUSSO T (EUROPE) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI GTC4 LUSSO T (EUROPE) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI GTC4 LUSSO T (EUROPE) SYSTÈME DE SERVO-FREIN SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI GTC4 LUSSO T (EUROPE) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI GTC4 LUSSO T (EUROPE) ETRIERS DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI GTC4 LUSSO T (EUROPE) ETRIERS DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI GTC4 LUSSO T (EUROPE) COMMANDE DU FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI GTC4 LUSSO T (EUROPE) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI GTC4 LUSSO T (EUROPE) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI GTC4 LUSSO T (EUROPE) POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI GTC4 LUSSO T (EUROPE) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI GTC4 LUSSO T (EUROPE) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI GTC4 LUSSO T (EUROPE) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI GTC4 LUSSO T (EUROPE) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI GTC4 LUSSO T (EUROPE) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI GTC4 LUSSO T (EUROPE) SYSTÈME DE LEVAGE DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI GTC4 LUSSO T (EUROPE) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI GTC4 LUSSO T (EUROPE) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI GTC4 LUSSO T (EUROPE) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI GTC4 LUSSO T (EUROPE) SYSTÈME AC - EAU ET FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0050.webp "FERRARI GTC4 LUSSO T (EUROPE) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0051.webp "FERRARI GTC4 LUSSO T (EUROPE) CONDUITS D'AIR POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0052.webp "FERRARI GTC4 LUSSO T (EUROPE) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI GTC4 LUSSO T (EUROPE) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI GTC4 LUSSO T (EUROPE) SERRE SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI GTC4 LUSSO T (EUROPE) STRUCTURES ET ÉLÉMENTS, AVANT DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI GTC4 LUSSO T (EUROPE) STRUCTURES ET ÉLÉMENTS, CENTRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI GTC4 LUSSO T (EUROPE) STRUCTURES ET ÉLÉMENTS, ARRIÈRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI GTC4 LUSSO T (EUROPE) ACHEVEMENT DU CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI GTC4 LUSSO T (EUROPE) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI GTC4 LUSSO T (EUROPE) ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI GTC4 LUSSO T (EUROPE) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI GTC4 LUSSO T (EUROPE) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI GTC4 LUSSO T (EUROPE) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI GTC4 LUSSO T (EUROPE) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI GTC4 LUSSO T (EUROPE) COUVERCLE ARRIÈRE ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI GTC4 LUSSO T (EUROPE) TRAPPE DE REMPLISSAGE DE CARBURANT ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI GTC4 LUSSO T (EUROPE) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI GTC4 LUSSO T (EUROPE) PORTES - MÉCANISMES D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI GTC4 LUSSO T (EUROPE) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI GTC4 LUSSO T (EUROPE) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI GTC4 LUSSO T (EUROPE) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI GTC4 LUSSO T (EUROPE) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI GTC4 LUSSO T (EUROPE) SIÈGE AVANT - CEINTURES DE SÉCURITÉ, GUIDES ET RÉGLAGES SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI GTC4 LUSSO T (EUROPE) SIÈGE AVANT - GARNITURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI GTC4 LUSSO T (EUROPE) SIÈGE ARRIÈRE - CEINTURES DE SÉCURITÉ - GARNITURE INTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI GTC4 LUSSO T (EUROPE) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI GTC4 LUSSO T (EUROPE) TABLEAU DE BORD - SOUS-STRUCTURE SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI GTC4 LUSSO T (EUROPE) TABLEAU DE BORD - GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI GTC4 LUSSO T (EUROPE) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI GTC4 LUSSO T (EUROPE) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI GTC4 LUSSO T (EUROPE) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI GTC4 LUSSO T (EUROPE) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI GTC4 LUSSO T (EUROPE) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI GTC4 LUSSO T (EUROPE) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI GTC4 LUSSO T (EUROPE) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI GTC4 LUSSO T (EUROPE) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI GTC4 LUSSO T (EUROPE) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI GTC4 LUSSO T (EUROPE) CALCULATEURS DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI GTC4 LUSSO T (EUROPE) SYSTÈME ANTI-VOL SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI GTC4 LUSSO T (EUROPE) SYSTÈME D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI GTC4 LUSSO T (EUROPE) SYSTÈME DE HAUT-PARLEURS AUDIO SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI GTC4 LUSSO T (EUROPE) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI GTC4 LUSSO T (EUROPE) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI GTC4 LUSSO T (EUROPE) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI GTC4 LUSSO T (EUROPE) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI GTC4 LUSSO T (EUROPE) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI GTC4 LUSSO T (EUROPE) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI GTC4 LUSSO T (EUROPE) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI GTC4 LUSSO T (EUROPE) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI GTC4 LUSSO T (EUROPE) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI GTC4 LUSSO T (EUROPE) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI GTC4 LUSSO T (EUROPE) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI GTC4 LUSSO T (EUROPE) POMPES ET TUYAUX DU SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI GTC4 LUSSO T (EUROPE) RÉSERVOIR DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI GTC4 LUSSO T (EUROPE) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI GTC4 LUSSO T (EUROPE) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI GTC4 LUSSO T (EUROPE) COLLECTEURS, SYSTÈME DE TURBOCOMPRESSION ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI GTC4 LUSSO T (EUROPE) REFROIDISSEMENT-LUBRIFICATION POUR SYSTÈME DE TURBOCOMPRESSION SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI GTC4 LUSSO T (EUROPE) RÉGLAGES DU SYSTÈME DE TURBOCOMPRESSION SCHÉMA DES PIÈCES")
