0106 - SOUS-TRAVAIL PLAT ET TOILETTES

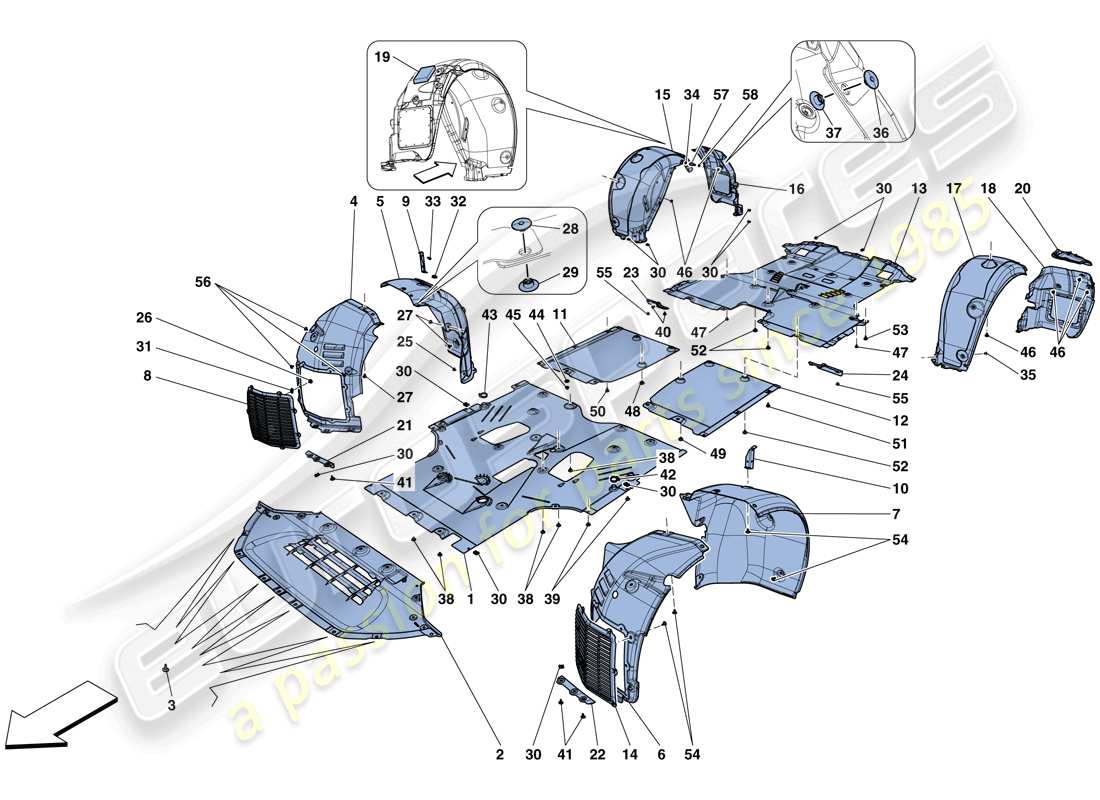

Ferrari GTC4 Lusso T (RHD) FLAT UNDERTRAY AND WHEELHOUSES Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
88167400
COMPL. SECTION DE SOUS-TRAVAIL PLATE AVANT
depuis
£351,94
depuis
£351,94
#
002
MPN:
89378100
COMPL. SECTION SOUS-TRAVAIL PLAT AVANT-CONNECTEUR DE PARE-CHOCS
depuis
£247,13
depuis
£247,13
#
003
MPN:
83442900
VIS
-M6 X 22-
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 80874700
#
004
MPN:
87699700
BOUCLIER POUR PARTIE AVANT DU BAIE DE ROUE AVANT DROIT
-Commandez également 86874600 réf. 5, 89351700 réf. 6, 86874500 réf. 7- -Ne s'applique pas à la Corée- -Applicable aux États-Unis, au Canada et aux États-Unis LIGHT-
depuis
£152,44
depuis
£152,44
#
004
MPN:
89351000
BOUCLIER POUR PARTIE AVANT DU BAIE DE ROUE AVANT DROIT
-Commandez également 86874600 réf. 5, 89351700 réf. 6, 86874500 réf. 7- -Applicable pour la Corée- -Pas pour les États-Unis, CDN, USA LIGHT-
depuis
£149,44
depuis
£149,44
#
005
MPN:
86874600
BOUCLIER POUR PARTIE ARRIÈRE DE BAIE DE ROUE AVANT DROIT
-Commandez également 89351000 réf. 4, 89351700 réf. 6, 86874500 réf. 7-
depuis
£175,55
depuis
£175,55
#
006
MPN:
87737800
BOUCLIER POUR PARTIE AVANT DU BAIE DE ROUE AVANT GAUCHE
-Commandez également 89351000 réf. 4, 86874600 réf. 5, 86874500 réf. 7- -Ne s'applique pas à la Corée- -Applicable aux États-Unis, au Canada et aux États-Unis LIGHT-
Remplacement
Remplacement
#

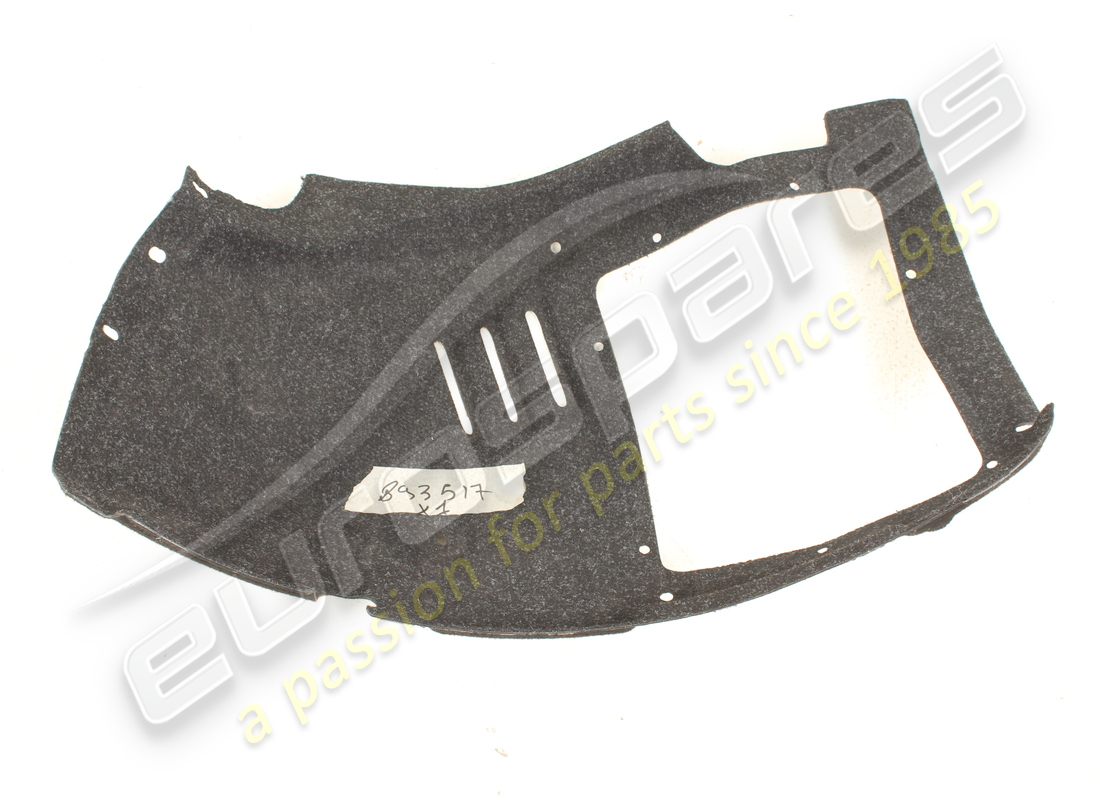

006
MPN:
89351700
BOUCLIER POUR PARTIE AVANT DU BAIE DE ROUE AVANT GAUCHE
-Commandez également 89351000 réf. 4, 86874600 réf. 5, 86874500 réf. 7- -Applicable pour la Corée- -Pas pour les États-Unis, CDN, USA LIGHT-
depuis
£149,44
depuis
£149,44
#
007
MPN:
86874500
BOUCLIER POUR PARTIE ARRIÈRE DE BAIE DE ROUE AVANT GAUCHE
-Commandez également 89351000 réf. 4, 86874600 réf. 5, 89351700 réf. 6-
depuis
£175,55
depuis
£175,55
#
008
MPN:
87699600
ENCADREMENT D'ÉVENT DROITE
depuis
£24,36
depuis
£24,36
#
009
MPN:
84920500
SUPPORT DE MONTAGE DROIT
depuis
£11,98
depuis
£11,98
#
010
MPN:
84920600
SUPPORT DE MONTAGE GAUCHE
depuis
£11,98
depuis
£11,98
#
011
MPN:
82602000
SECTION SOUS-TRACEAU PLATE CENTRALE DROITE
depuis
£137,90
depuis
£137,90
#
012
MPN:
82602100
SECTION DE SOUS-TRAITEMENT PLATE CENTRALE GAUCHE
depuis
£137,90
depuis
£137,90
#
013
MPN:
87518400
COMPL. SOUS-TRAITEMENT PLAT ARRIÈRE
depuis
£334,77
depuis
£334,77
#
014
MPN:
87737900
ENCADREMENT D'ÉVENT LH
depuis
£24,34
depuis
£24,34
#
015
MPN:
87660800
BOUCLIER POUR PARTIE AVANT DU BAIE DE ROUE ARRIÈRE DROIT
-Commandez également 87661000 réf. 17-
depuis
£86,74
depuis
£86,74
#
016
MPN:
87660700
COMPL. BOUCLIER POUR PARTIE ARRIÈRE DE BAIE DE ROUE ARRIÈRE DROIT
-Commandez également 87740400 réf. 18- -Ne s'applique pas à la Corée- -Applicable aux États-Unis, au Canada et aux États-Unis LIGHT-
depuis
£157,70
depuis
£157,70
#
016
MPN:
87740300
COMPL. BOUCLIER POUR PARTIE ARRIÈRE DE BAIE DE ROUE ARRIÈRE DROIT
-Commandez également 87740400 réf. 18- -Applicable à la Corée- -Pas aux États-Unis, CDN, USA LIGHT-
Remplacement
Remplacement
#
017
MPN:
87661000
COMPL. BOUCLIER POUR PARTIE AVANT DU BAIE DE ROUE ARRIÈRE GAUCHE
-Commandez également 87660800 réf. 15-
depuis
£157,70
depuis
£157,70
#
018
MPN:
87660900
COMPL. BOUCLIER POUR PARTIE ARRIÈRE DE PORTE-ROUES ARRIÈRE GAUCHE
-Commandez également 87740300 réf. 16- -Ne s'applique pas à la Corée- -Applicable aux États-Unis, au Canada et aux États-Unis LIGHT-
Remplacement
Remplacement
#
018
MPN:
87740400
COMPL. BOUCLIER POUR PARTIE ARRIÈRE DE PORTE-ROUES ARRIÈRE GAUCHE
-Commandez également 87740300 réf. 16- -Applicable à la Corée- -Pas aux États-Unis, CDN, USA LIGHT-
Remplacement
Remplacement
#
019
MPN:
84059100
ISOLATION POUR COL DE REMPLISSAGE DE CARBURANT
depuis
£7,49
depuis
£7,49
#
020
MPN:
87790700
COUVERCLE DE L'ECU DCT
depuis
£50,25
depuis
£50,25
#
021
MPN:
89096100
BARRAGE AVANT DROIT
depuis
£13,47
depuis
£13,47
#
022
MPN:
89096200
BARRAGE AVANT GAUCHE
depuis
£13,47
depuis
£13,47
#
023
MPN:
87469900
BARRAGE ARRIÈRE DROIT
depuis
£7,34
depuis
£7,34
Cette pièce remplace le numéro de pièce 83719800
#
024
MPN:
87470000
BARRAGE ARRIÈRE GAUCHE
depuis
£7,34
depuis
£7,34
Cette pièce remplace le numéro de pièce 83719900
#
025
MPN:
83222200
BOUTON DE FERMETURE
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 80873600
#
026
MPN:
256490
VIS
-M5 X 16-
depuis
£1,09
depuis
£1,09
Cette pièce remplace le numéro de pièce 86607000
#
027
MPN:
82115900
VIS
-M6 X 14-
depuis
£0,51
depuis
£0,51
#
028
MPN:
84247300
CLIP MÂLE
depuis
£0,80
depuis
£0,80
#
029
MPN:
84247400
CLIP FEMELLE
depuis
£0,74
depuis
£0,74
#
030
MPN:
80874300
AGRAFE
depuis
£0,56
depuis
£0,56
#
031
MPN:
84583500
PLAQUE
depuis
£0,67
depuis
£0,67
#
032
MPN:
62766300
AGRAFE
depuis
£0,47
depuis
£0,47
#
033
MPN:
11568027
VIS
-M6 X 18-
depuis
£0,80
depuis
£0,80
#
034
MPN:
12643778
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12643777
- et 1 plus. Cliquez pour voir les détails
#
035
MPN:
83222200
BOUTON DE FERMETURE
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 80873600
#
036
MPN:
84247300
CLIP MÂLE
depuis
£0,80
depuis
£0,80
#
037
MPN:
84247400
CLIP FEMELLE
depuis
£0,74
depuis
£0,74
#
038
MPN:
81290900
VIS
-M6 X 20 X 22-
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 67578600
#
039
MPN:
83442900
VIS
-M6 X 22-
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 80874700
#
040
MPN:
82115900
VIS
-M6 X 14-
depuis
£0,53
depuis
£0,53
#
041
MPN:
83442900
VIS
-M6 X 22-
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 80874700
#
042
MPN:
296779
COLLIER À VIS
depuis
£3,97
depuis
£3,97
#
043
MPN:
296780
COLLIER À VIS
depuis
£4,56
depuis
£4,56
#
044
MPN:
10523424
Rondelle
depuis
£0,47
depuis
£0,47
#
045
MPN:
12578111
NOIX
depuis
£0,47
depuis
£0,47
#
046
MPN:
82115900
VIS
-M6 X 14-
depuis
£0,47
depuis
£0,47
#
047
MPN:
82115900
VIS
-M6 X 14-
depuis
£0,53
depuis
£0,53
#
048
MPN:
81290900
VIS
-M6 X 20 X 22-
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 67578600
#
049
MPN:
81290900
VIS
-M6 X 20 X 22-
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 67578600
#
050
MPN:
83442900
VIS
-M6 X 22-
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 80874700
#
051
MPN:
83442900
VIS
-M6 X 22-
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 80874700
#
052
MPN:
81290900
VIS
-M6 X 20 X 22-
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 67578600
#
053
MPN:
83442900
VIS
-M6 X 22-
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 80874700
#
054
MPN:
82115900
VIS
-M6 X 14-
depuis
£0,51
depuis
£0,51
#
055
MPN:
83222200
BOUTON DE FERMETURE
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 80873600
#
056
MPN:
82115900
VIS
-M6 X 14-
depuis
£0,53
depuis
£0,53
#
057
MPN:
212519
GOUJON
depuis
£4,27
depuis
£4,27
#
058
MPN:
11194674
Rondelle
depuis
£0,47
depuis
£0,47
