0111 - COUVERCLE AVANT ET MÉCANISME D'OUVERTURE

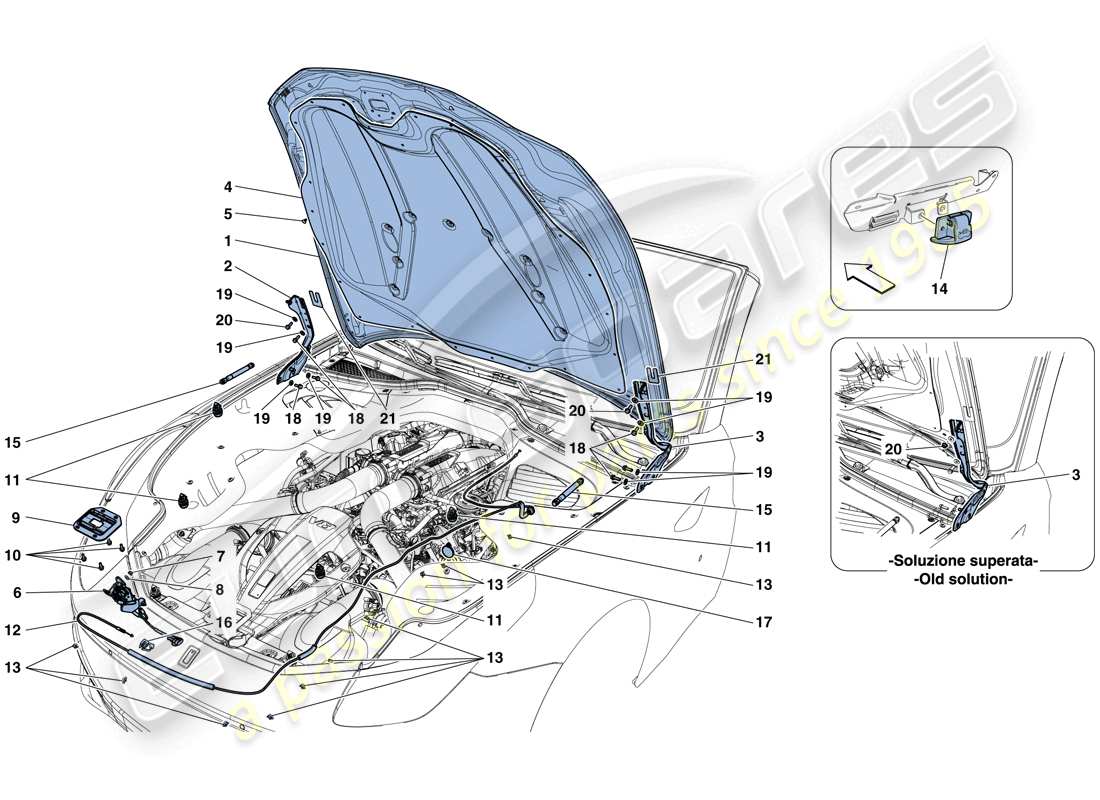

Ferrari GTC4 Lusso T (RHD) FRONT LID AND OPENING MECHANISM Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 88242911
COUVERCLE DU COMPARTIMENT MOTEUR
-Applicable jusqu'au Cul. N° 150392- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 001
MPN: 985770951
COUVERCLE DU COMPARTIMENT MOTEUR
-Pour les véhicules jusqu'au Ass.ly n° 150392, commander également la charnière droite 748705 réf.2, la charnière gauche 748704 réf.3 et la vis 16287124 réf.20- -Applicable à partir de Cul. Non. 150393- -Applicable après épuisement de 88242911-
depuis £3 436,35
depuis £3 436,35
Cette pièce remplace le numéro de pièce 88242911
# 002
MPN: 748705
COMPL. CHARNIÈRE DROITE
-Applicable à partir du Ass. Non : 150393-
depuis £53,81
depuis £53,81
# 002
MPN: 81675100
COMPL. CHARNIÈRE DROITE
-Applicable jusqu'au Cul. Non : 150392-
depuis £72,67
depuis £72,67
# 003
MPN: 748704
COMPL. CHARNIÈRE GAUCHE
-Applicable à partir du Ass. Non : 150393-
depuis £53,81
depuis £53,81
# 003
MPN: 81675000
COMPL. CHARNIÈRE GAUCHE
-Applicable jusqu'au Cul. Non : 150392-
depuis £72,67
depuis £72,67
# 004
MPN: 88299900
ISOLATION SOUS LE COUVERCLE
depuis £106,17
depuis £106,17
# 005
MPN: 14591687
BOUTON DE FERMETURE
depuis £0,26
depuis £0,26
Cette pièce remplace le numéro de pièce 69767700 - et 1 plus. Cliquez pour voir les détails
# 005
MPN: 14591987
BOUTON DE FERMETURE
depuis £0,47
depuis £0,47
# 006
MPN: 83752200
SERRURE DU COUVERCLE
depuis £92,20
depuis £92,20
# 007
MPN: 13046112
NOIX
depuis £0,47
depuis £0,47
# 008
MPN: 12647878
Rondelle
depuis £1,49
depuis £1,49
# 009
MPN: 80246800
GÂCHE
depuis £17,63
depuis £17,63
# 010
MPN: 81923100
VIS
-M6 X 18-
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 16297034
# 011
MPN: 67161800
AMORTISSEUR DE VIBRATIONS
depuis £21,53
depuis £21,53
Cette pièce remplace le numéro de pièce 69773300
# 012
MPN: 88038200
CÂBLE BOWDEN DE DÉGAGEMENT DU COUVERCLE AVANT
-Applicable pour GD-
depuis £24,50
depuis £24,50
# 012
MPN: 88669900
CÂBLE BOWDEN DE DÉGAGEMENT DU COUVERCLE AVANT
-Pas pour GD-
depuis £45,87
depuis £45,87
# 013
MPN: 14569480
AGRAFE
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 81580800
# 014
MPN: 67003800
POIGNÉE DU COUVERCLE DU COMPARTIMENT MOTEUR
depuis £23,68
depuis £23,68
# 015
MPN: 69767900
Vérin à gaz
depuis £19,19
depuis £19,19
# 016
MPN: 69708300
AGRAFE
depuis £0,78
depuis £0,78
# 017
MPN: 217854
ANNEAU DE SERRAGE
depuis £0,54
depuis £0,54
# 018
MPN: 16287124
VIS
-M8 X 20-
depuis £0,59
depuis £0,59
# 019
MPN: 12646724
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12601571 - et 3 plus. Cliquez pour voir les détails
# 019
MPN: 13578324
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 13578311
# 020
MPN: 14059311
NOIX
-Applicable jusqu'au Cul. Non : 150392-
depuis £0,26
depuis £0,26
# 020
MPN: 16287124
VIS
-M8 X 20- - Applicable à partir du Ass. N ° 3}
depuis £0,59
depuis £0,59
# 021
MPN: 67418100
CALE
depuis £0,64
depuis £0,64
