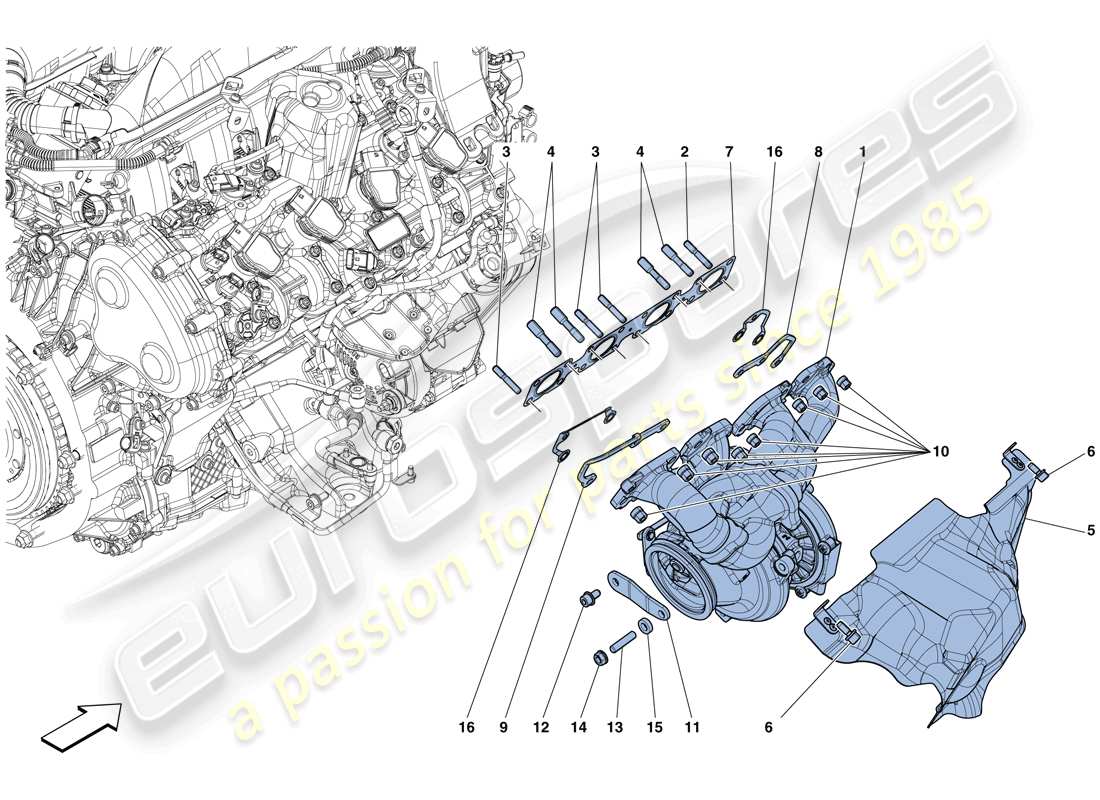

0013 - COLLECTEURS, SYSTÈME DE TURBOCOMPRESSION ET TUYAUX
Ferrari GTC4 Lusso T (USA) MANIFOLDS, TURBOCHARGING SYSTEM AND PIPES Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 317017
TURBOCOMPRESSEUR DROIT
depuis £6 301,93
depuis £6 301,93
Cette pièce remplace la pièce numéro 307672 que nous avons en stock
# 001
MPN: 317018
TURBOCOMPRESSEUR GAUCHE
depuis £6 301,93
depuis £6 301,93
Cette pièce remplace la pièce numéro 307673 que nous avons en stock
# 002
MPN: 307168
GOUJON
-M8 X 14- -Longueur d'arbre 41 mm- -Sur tête gauche.-
depuis £1,27
depuis £1,27
# 002
MPN: 308198
GOUJON
-M8 X 14- -Longueur de l'arbre 31 mm- -Sur tête droite.-
depuis £1,70
depuis £1,70
# 003
MPN: 307168
GOUJON
-M8 X 14- -Longueur de l'arbre 41 mm-
depuis £1,27
depuis £1,27
# 004
MPN: 306320
GOUJON
-M10 X 17- -Longueur de la tige M8 X 32 mm-
depuis £1,77
depuis £1,77
# 005
MPN: 306700
BOUCLIER THERMIQUE TURBO
- COLLECTEUR DROIT
depuis £78,63
depuis £78,63
# 005
MPN: 306701
BOUCLIER THERMIQUE TURBO
- COLLECTEUR GAUCHE
depuis £78,63
depuis £78,63
# 006
MPN: 231616
VIS
-M6 X 14-
depuis £0,52
depuis £0,52
# 007
MPN: 292736
JOINT DE COLLECTEUR D'ÉCHAPPEMENT
-Livré également avec un jeu de joints moteur-
depuis £52,78
depuis £52,78
# 008
MPN: 311568
SUPPORT ANTI-DEsserrage, collecteur droit pour cylindre 1-2
depuis £80,08
depuis £80,08
Cette pièce remplace la pièce numéro 308409 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 008
MPN: 311571
SUPPORT ANTI-DEsserrage, collecteur gauche pour cylindre 7-8
depuis £83,05
depuis £83,05
Cette pièce remplace le numéro de pièce 308412 - et 3 plus. Cliquez pour voir les détails
# 009
MPN: 311569
SUPPORT ANTI-DEsserrage, collecteur droit pour cylindre 3-4
depuis £94,17
depuis £94,17
Cette pièce remplace le numéro de pièce 308410 - et 3 plus. Cliquez pour voir les détails
# 009
MPN: 311570
SUPPORT ANTI-DEsserrage, collecteur gauche pour cylindre 5-6
depuis £98,62
depuis £98,62
Cette pièce remplace le numéro de pièce 308411 - et 3 plus. Cliquez pour voir les détails
# 010
MPN: 307964
NOIX
depuis £2,11
depuis £2,11
# 011
MPN: 313263
SUPPORT DE MONTAGE TURBO DROIT
depuis £9,86
depuis £9,86
Cette pièce remplace le numéro de pièce 310787 - et 4 plus. Cliquez pour voir les détails
# 011
MPN: 313264
SUPPORT DE MONTAGE TURBO GAUCHE
depuis £9,86
depuis £9,86
Cette pièce remplace le numéro de pièce 310788 - et 4 plus. Cliquez pour voir les détails
# 012
MPN: 248471
VIS
depuis £0,68
depuis £0,68
# 013
MPN: 304100
GOUJON
depuis £8,32
depuis £8,32
# 014
MPN: 304378
NOIX
depuis £3,83
depuis £3,83
# 015
MPN: 312354
ESPACEUR
depuis £1,91
depuis £1,91
# 016
MPN: 342840
PLAQUE ANTI-DEsserrage, CYLINDRE 1, DROIT
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 016
MPN: 342841
PLAQUE ANTI-DEsserrage, CYLINDRE 4, DROIT
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 016
MPN: 342842
PLAQUE ANTI-DEsserrage, CYLINDRE 5, LH
-Applicable jusqu'à épuisement-
depuis £13,44
depuis £13,44
# 016
MPN: 342843
PLAQUE ANTI-DEsserrage, CYLINDRE 8, LH
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 016
MPN: 809184
PLAQUE ANTI-DEsserrage, CYLINDRE 1, DROIT
-Applicable après épuisement de 342840-
depuis £13,44
depuis £13,44
Cette pièce remplace le numéro de pièce 342840
# 016
MPN: 809185
PLAQUE ANTI-DEsserrage, CYLINDRE 4, DROIT
-Applicable après épuisement de 342841-
depuis £13,44
depuis £13,44
Cette pièce remplace le numéro de pièce 342841
# 016
MPN: 809186
PLAQUE ANTI-DEsserrage, CYLINDRE 5, LH
-Applicable après épuisement de 342842-
depuis £13,44
depuis £13,44
Cette pièce remplace la pièce numéro 342842 que nous avons en stock
# 016
MPN: 809187
PLAQUE ANTI-DEsserrage, CYLINDRE 8, LH
-Applicable après épuisement de 342843-
depuis £13,44
depuis £13,44
Cette pièce remplace le numéro de pièce 342843
