0137 - SYSTÈME D'INFODIVERTISSEMENT

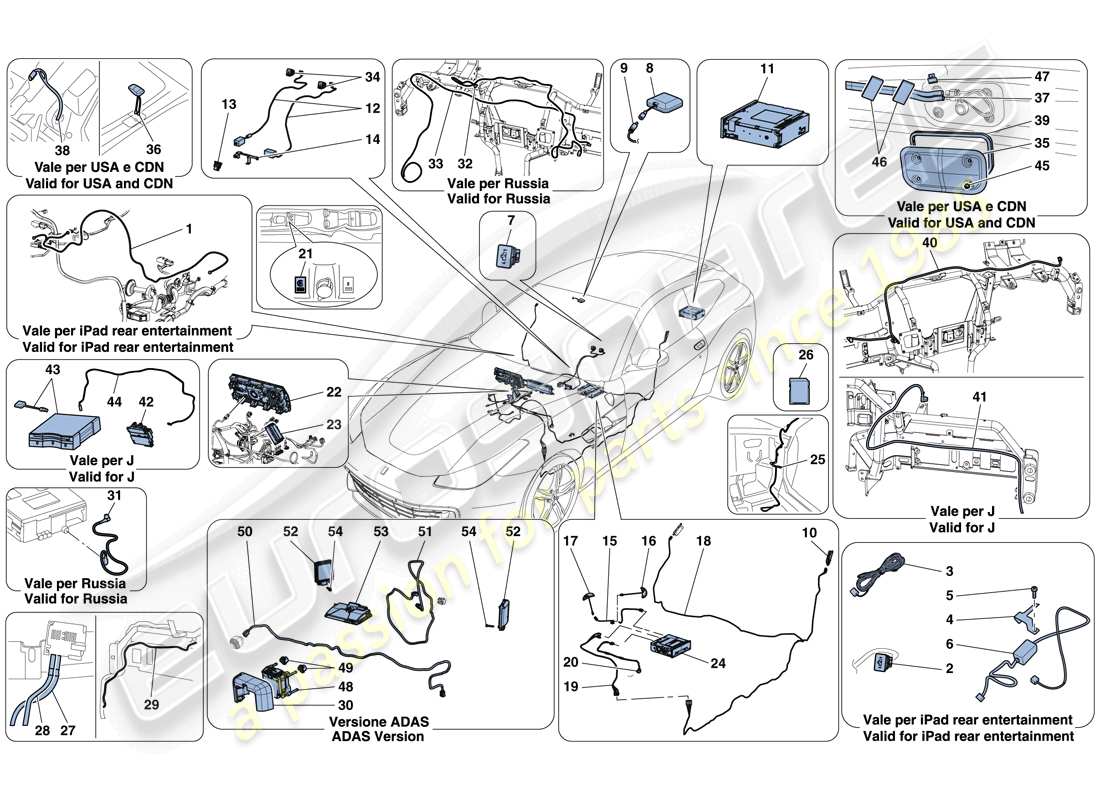

Ferrari GTC4 Lusso T (USA) INFOTAINMENT SYSTEM Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 302335
FAISCEAU DE CÂBLAGE DE CONNEXION ECU-USB
-Divertissement arrière iPad- -N'est plus fourni-
depuis £86,82
depuis £86,82
# 002
MPN: 288974
PRISE USB
-Divertissement arrière iPad-
depuis £48,29
depuis £48,29
# 003
MPN: 302327
CÂBLE CONNECTEUR USB
-Divertissement arrière iPad-
depuis £122,68
depuis £122,68
# 004
MPN: 302281
SUPPORT DE MONTAGE USB POUR ECU
-Divertissement arrière pour iPad- -Pas pour les États-Unis, CDN- -N'est plus fourni-
depuis £7,81
depuis £7,81
# 005
MPN: 14303024
VIS
-M4 X 12- -Divertissement arrière sur iPad-
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 14303021 - et 1 plus. Cliquez pour voir les détails
# 006
MPN: 302333
Calculateur USB
-Divertissement arrière iPad- -N'est plus fourni-
depuis £189,48
depuis £189,48
# 007
MPN: 303226
PRISE USB
depuis £20,34
depuis £20,34
# 008
MPN: 242694
SYSTÈME DE NAVIGATION ANTENNE GPS
-Pas pour les États-Unis et le Canada- -Applicable jusqu'à épuisement-
depuis £21,58
depuis £21,58
# 008
MPN: 331961
SYSTÈME DE NAVIGATION ANTENNE GPS
-Pas pour les États-Unis et le Canada- -Applicable après l'épuisement de 242694- -Applicable jusqu'à l'épuisement-
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 242694 que nous avons en stock
# 008
MPN: 789209
SYSTÈME DE NAVIGATION ANTENNE GPS
-Pas pour les États-Unis et le Canada- -Applicable après épuisement de 331961-
depuis £28,39
depuis £28,39
Cette pièce remplace le numéro de pièce 331961 - et 7 plus. Cliquez pour voir les détails
# 009
MPN: 335614
CÂBLE D'EXTENSION D'ANTENNE GPS
-Pas pour les États-Unis, CDN-
depuis £16,65
depuis £16,65
# 010
MPN: 298613
FM2/DAB AMPLIFICATEUR
depuis £87,88
depuis £87,88
# 011
MPN: 318551
LECTEUR DE DVD
-Version avec lecteur DVD-
depuis £2 985,70
depuis £2 985,70
# 012
MPN: 327162
Calculateur USB
-Applicable jusqu'au Cul. Non : 143870-
depuis £218,66
depuis £218,66
# 012
MPN: 766740
FAISCEAU DE CÂBLAGE DE PRISE USB ARRIÈRE
-Applicable à partir du Ass. Non : 143871-
depuis £4,61
depuis £4,61
# 013
MPN: 303226
PRISE USB
depuis £20,34
depuis £20,34
# 014
MPN: 327163
SUPPORT DE MONTAGE DU CALCULATEUR
depuis £16,98
depuis £16,98
# 015
MPN: 332841
CÂBLE D'ANTENNE WIFI/BT
-Pas pour GD- -Applicable jusqu'au Ass. Non : 143965-
depuis £60,55
depuis £60,55
# 015
MPN: 756965
CÂBLE D'ANTENNE WIFI/BT
-Pas pour GD- -Applicable à partir de Ass. Non : 143966-
depuis £17,12
depuis £17,12
# 016
MPN: 286161
ANTENNE WIFI
-Applicable jusqu'au Cul. Non : 143965-
depuis £79,06
depuis £79,06
# 017
MPN: 286160
ANTENNE BLUETOOTH
depuis £175,59
depuis £175,59
# 018
MPN: 332843
HABITACLE PASSAGERS AM/FM1/FM2/DAB CÂBLE D'ANTENNE
-Pas pour les USA, CDN, J, GD-
depuis £103,81
depuis £103,81
# 018
MPN: 334398
HABITACLE PASSAGERS AM/FM1/FM2/DAB CÂBLE D'ANTENNE
-Applicable pour AUS, UK-
depuis £57,10
depuis £57,10
# 018
MPN: 338178
CÂBLE D'ANTENNE AM/FM POUR HABITACLE
-Applicable aux États-Unis, CDN-
depuis £142,97
depuis £142,97
# 018
MPN: 340787
HABITACLE PASSAGERS AM/FM1/FM2 CÂBLE D'ANTENNE
-Version GS- -Applicable pour J-
depuis £103,81
depuis £103,81
# 018
MPN: 343091
HABITACLE PASSAGERS AM/FM1/FM2 CÂBLE D'ANTENNE
-Version GD- -Applicable pour J-
depuis £103,81
depuis £103,81
# 019
MPN: 332842
TABLEAU DE BORD AM/FM1/FM2/DAB CÂBLE D'ANTENNE
-Pas pour les USA, CDN, J, GD-
depuis £89,65
depuis £89,65
# 019
MPN: 334397
TABLEAU DE BORD AM/FM1/FM2/DAB CÂBLE D'ANTENNE
-Applicable pour AUS, UK-
depuis £55,50
depuis £55,50
# 019
MPN: 338177
CÂBLE D'ANTENNE AM/FM POUR TABLEAU DE BORD
-Applicable aux États-Unis, CDN-
depuis £109,33
depuis £109,33
# 019
MPN: 340786
TABLEAU DE BORD AM/FM1/FM2 CÂBLE D'ANTENNE
-Version GS- -Applicable pour J-
depuis £84,10
depuis £84,10
# 019
MPN: 343087
TABLEAU DE BORD AM/FM1/FM2 CÂBLE D'ANTENNE
-Version GD- -Applicable pour J-
depuis £83,04
depuis £83,04
# 020
MPN: 332459
FAISCEAU DE FIBRE OPTIQUE DE CÂBLE DE TABLEAU DE BORD
-Version avec changeur DVD- -Version Hi-Fi Premium- -Pas pour GD-
depuis £23,58
depuis £23,58
# 021
MPN: 317086
PORT USB NDM
-Version avec Apple Car Play-
depuis £21,80
depuis £21,80
# 022
MPN: 334588
AFFICHAGE DU TABLEAU DE BORD CENTRAL
depuis £1 413,54
depuis £1 413,54
Cette pièce remplace le numéro de pièce 331727 - et 2 plus. Cliquez pour voir les détails
# 023
MPN: 337571
RÉPARTITEUR USB
-Pas pour J-
depuis £231,28
depuis £231,28
Cette pièce remplace le numéro de pièce 320420 - et 3 plus. Cliquez pour voir les détails
# 024
MPN: 319084
LENTE
-Applicable aux États-Unis, CDN-
depuis £2 818,32
depuis £2 818,32
# 024
MPN: 319086
LENTE
-Applicable pour J-
depuis £3 590,41
depuis £3 590,41
# 024
MPN: 336645
LENTE
-Pas pour les USA, CDN, J-
depuis £973,46
depuis £973,46
# 025
MPN: 332460
CÂBLE À FIBRE OPTIQUE POUR HABITACLE
-Version avec changeur DVD- -Version Hi-Fi Premium- -Pas pour GD-
depuis £277,54
depuis £277,54
# 025
MPN: 332461
CÂBLE À FIBRE OPTIQUE POUR HABITACLE
-Version avec changeur DVD- -Pas pour GD-
depuis £260,71
depuis £260,71
# 025
MPN: 332462
CÂBLE À FIBRE OPTIQUE POUR HABITACLE
-Version Hi-Fi Premium- -Pas pour GD-
depuis £122,68
depuis £122,68
# 025
MPN: 334401
CÂBLE À FIBRE OPTIQUE POUR HABITACLE
-Version avec changeur DVD- -Version Hi-Fi Premium- -Applicable pour GD-
depuis £277,54
depuis £277,54
# 025
MPN: 334402
CÂBLE À FIBRE OPTIQUE POUR HABITACLE
-Version avec changeur DVD- -Applicable pour GD-
depuis £179,31
depuis £179,31
# 025
MPN: 334403
CÂBLE À FIBRE OPTIQUE POUR HABITACLE
-Version Hi-Fi Premium- -Applicable pour GD-
depuis £175,77
depuis £175,77
# 026
MPN: 336947
carte SD
depuis £453,01
depuis £453,01
# 027
MPN: 335434
CÂBLE RÉPARTITEUR-PRISE USB-NIT
depuis £93,43
depuis £93,43
# 028
MPN: 335435
CÂBLE DU SPLITTER À LA PRISE CARPLAY
depuis £93,43
depuis £93,43
# 029
MPN: 335615
CÂBLE D'ANTENNE GPS POUR TABLEAU DE BORD
-Pas pour les États-Unis, CDN-
depuis £15,26
depuis £15,26
# 030
MPN: 898678
COMPL. COUVERTURE RADAR
-Applicable pour la version ADAS-
depuis £11,31
depuis £11,31
# 031
MPN: 327340
CÂBLE VIDÉO LVDS NIT-NDP
-Applicable aux marchés de la Russie, de l'Arménie, de la Biélorussie, du Kazakhstan et du Kirghizistan- -Applicable au système ERA GLONASS- -Version avec écran passager-
depuis £109,33
depuis £109,33
# 032
-
CÂBLE VIDÉO LVDS NDP-NQS
-Applicable aux marchés de la Russie, de l'Arménie, de la Biélorussie, du Kazakhstan et du Kirghizistan- -Applicable au système ERA GLONASS- -Version avec caméra frontale à double vue-
# 033
MPN: 322538
CÂBLE VIDÉO LVDS NIT-NDC
-Applicable pour les marchés de la Russie, de l'Arménie, de la Biélorussie, du Kazakhstan et du Kirghizistan- -Applicable pour le système ERA GLONASS- -Version avec caméra frontale avec double vue ou vue panoramique- -Version GS- -Applicable pour J-
depuis £122,68
depuis £122,68
# 034
MPN: 303226
PRISE USB
-Applicable jusqu'au Cul. Non : 143870-
depuis £20,34
depuis £20,34
# 034
MPN: 747685
PRISE USB
-Applicable à partir du Ass. Non : 143871-
depuis £86,82
depuis £86,82
# 035
MPN: 87852500
COUVERCLE DE JOINT SDARS
-Applicable aux États-Unis, CDN-
depuis £8,68
depuis £8,68
# 036
MPN: 326887
ANTENNE COMBINÉE SDARS/GNSS
-Applicable aux États-Unis et au Canada- -N'est plus fourni- -Remplacé par 893597..-
# 036
MPN: 893597..
ANTENNE COMBINÉE SDARS/GNSS
-Applicable aux États-Unis, CDN-
Remplacement
Remplacement
# 037
MPN: 324255
CÂBLE D'ANTENNE SPOILER SDARS
-Applicable aux États-Unis, CDN-
depuis £168,19
depuis £168,19
# 038
MPN: 324254
CÂBLE D'ANTENNE SDARS DE HAYON
-Applicable aux États-Unis, CDN-
depuis £176,61
depuis £176,61
# 039
MPN: 335418
JOINT D'ANTENNE SDARS
-Applicable aux États-Unis, CDN-
depuis £58,99
depuis £58,99
# 040
MPN: 330895
CÂBLE VIDÉO LVDS NDP-NQS
-Version avec afficheur passager- -Version GD- -Applicable pour J-
depuis £134,55
depuis £134,55
# 041
MPN: 330894
CÂBLE VIDÉO LVDS NIT-NDC
-Version avec caméra frontale avec double vue ou vue surround- -Version GD- -Applicable pour J-
depuis £134,55
depuis £134,55
# 042
MPN: 337572
4-WAY CONCENTRATEUR USB
-Applicable pour J-
depuis £566,27
depuis £566,27
# 043
MPN: 336234
TROUSSE DSRC/VICS
-Applicable pour J-
depuis £3 218,72
depuis £3 218,72
# 044
MPN: 334358
CÂBLE DSRC/HUB
-Applicable pour J-
depuis £370,05
depuis £370,05
# 045
MPN: 160472
NOIX
-Applicable aux États-Unis, CDN-
depuis £1,27
depuis £1,27
# 046
MPN: 84706800
MOUSSE
-Applicable aux États-Unis, CDN-
depuis £0,47
depuis £0,47
# 047
MPN: 266000
CLIPS
-Applicable aux États-Unis, CDN-
depuis £0,52
depuis £0,52
# 048
MPN: 782500
RADAR MOYENNE PORTÉE
-Applicable pour la version ADAS-
Remplacement
Remplacement
# 049
MPN: 848849
AGRAFE
-Applicable pour la version ADAS-
depuis £1,54
depuis £1,54
# 050
-
CÂBLE DE CAMÉRA AVANT
-Applicable pour la version ADAS- -Version avec vue Surround-
# 051
-
CÂBLE DE CAMÉRA ARRIÈRE
-Applicable pour la version ADAS- -Version avec vue Surround-
# 052
-
RADAR ARRIÈRE
-Applicable pour la version ADAS-
# 053
-
CAMÉRA MPC
-Applicable pour la version ADAS- -Applicable jusqu'à épuisement-
# 053
-
CAMÉRA MPC
-Applicable pour la version ADAS- -Applicable après l'épuisement de 875001-
# 054
MPN: 69396000
VIS
-M4 X 16- -Applicable pour la version ADAS-
depuis £0,47
depuis £0,47
-part-diagram-0138.webp "FERRARI GTC4 LUSSO T (USA) SYSTÈME DE HAUT-PARLEURS AUDIO SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI GTC4 LUSSO T (USA) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI GTC4 LUSSO T (USA) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI GTC4 LUSSO T (USA) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI GTC4 LUSSO T (USA) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI GTC4 LUSSO T (USA) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI GTC4 LUSSO T (USA) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI GTC4 LUSSO T (USA) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI GTC4 LUSSO T (USA) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI GTC4 LUSSO T (USA) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI GTC4 LUSSO T (USA) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI GTC4 LUSSO T (USA) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI GTC4 LUSSO T (USA) POMPES ET TUYAUX DU SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI GTC4 LUSSO T (USA) RÉSERVOIR DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI GTC4 LUSSO T (USA) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI GTC4 LUSSO T (USA) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI GTC4 LUSSO T (USA) COLLECTEURS, SYSTÈME DE TURBOCOMPRESSION ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI GTC4 LUSSO T (USA) REFROIDISSEMENT-LUBRIFICATION POUR SYSTÈME DE TURBOCOMPRESSION SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI GTC4 LUSSO T (USA) RÉGLAGES DU SYSTÈME DE TURBOCOMPRESSION SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI GTC4 LUSSO T (USA) REFROIDISSEUR INTERMÉDIAIRE SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI GTC4 LUSSO T (USA) FILTRE À AIR, PRISE D'AIR ET CONDUITS SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI GTC4 LUSSO T (USA) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI GTC4 LUSSO T (USA) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI GTC4 LUSSO T (USA) ÉCHANGEUR DE CHALEUR MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI GTC4 LUSSO T (USA) ÉVENTS SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI GTC4 LUSSO T (USA) LUBRIFICATION : CIRCUIT ET PICK-UP SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI GTC4 LUSSO T (USA) LUBRIFICATION : POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI GTC4 LUSSO T (USA) REFROIDISSEMENT : POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI GTC4 LUSSO T (USA) REFROIDISSEMENT - RÉSERVOIR COLLECTEUR ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI GTC4 LUSSO T (USA) REFROIDISSEMENT - RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI GTC4 LUSSO T (USA) BOÎTIER DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI GTC4 LUSSO T (USA) TUYAU DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI GTC4 LUSSO T (USA) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI GTC4 LUSSO T (USA) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI GTC4 LUSSO T (USA) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI GTC4 LUSSO T (USA) SYSTÈME DE SERVO-FREIN SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI GTC4 LUSSO T (USA) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI GTC4 LUSSO T (USA) ETRIERS DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI GTC4 LUSSO T (USA) ETRIERS DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI GTC4 LUSSO T (USA) COMMANDE DU FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI GTC4 LUSSO T (USA) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI GTC4 LUSSO T (USA) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI GTC4 LUSSO T (USA) POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI GTC4 LUSSO T (USA) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI GTC4 LUSSO T (USA) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI GTC4 LUSSO T (USA) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI GTC4 LUSSO T (USA) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI GTC4 LUSSO T (USA) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI GTC4 LUSSO T (USA) SYSTÈME DE LEVAGE DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI GTC4 LUSSO T (USA) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI GTC4 LUSSO T (USA) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI GTC4 LUSSO T (USA) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI GTC4 LUSSO T (USA) SYSTÈME AC - EAU ET FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0050.webp "FERRARI GTC4 LUSSO T (USA) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0051.webp "FERRARI GTC4 LUSSO T (USA) CONDUITS D'AIR POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0052.webp "FERRARI GTC4 LUSSO T (USA) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI GTC4 LUSSO T (USA) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI GTC4 LUSSO T (USA) SERRE SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI GTC4 LUSSO T (USA) STRUCTURES ET ÉLÉMENTS, AVANT DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI GTC4 LUSSO T (USA) STRUCTURES ET ÉLÉMENTS, CENTRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI GTC4 LUSSO T (USA) STRUCTURES ET ÉLÉMENTS, ARRIÈRE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI GTC4 LUSSO T (USA) ACHEVEMENT DU CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI GTC4 LUSSO T (USA) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI GTC4 LUSSO T (USA) ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI GTC4 LUSSO T (USA) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI GTC4 LUSSO T (USA) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI GTC4 LUSSO T (USA) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI GTC4 LUSSO T (USA) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI GTC4 LUSSO T (USA) COUVERCLE ARRIÈRE ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI GTC4 LUSSO T (USA) TRAPPE DE REMPLISSAGE DE CARBURANT ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI GTC4 LUSSO T (USA) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI GTC4 LUSSO T (USA) PORTES - MÉCANISMES D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI GTC4 LUSSO T (USA) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI GTC4 LUSSO T (USA) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI GTC4 LUSSO T (USA) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI GTC4 LUSSO T (USA) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI GTC4 LUSSO T (USA) SIÈGE AVANT - CEINTURES DE SÉCURITÉ, GUIDES ET RÉGLAGES SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI GTC4 LUSSO T (USA) SIÈGE AVANT - GARNITURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI GTC4 LUSSO T (USA) SIÈGE ARRIÈRE - CEINTURES DE SÉCURITÉ - GARNITURE INTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI GTC4 LUSSO T (USA) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI GTC4 LUSSO T (USA) TABLEAU DE BORD - SOUS-STRUCTURE SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI GTC4 LUSSO T (USA) TABLEAU DE BORD - GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI GTC4 LUSSO T (USA) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI GTC4 LUSSO T (USA) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI GTC4 LUSSO T (USA) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI GTC4 LUSSO T (USA) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI GTC4 LUSSO T (USA) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI GTC4 LUSSO T (USA) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI GTC4 LUSSO T (USA) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI GTC4 LUSSO T (USA) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI GTC4 LUSSO T (USA) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI GTC4 LUSSO T (USA) CALCULATEURS DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI GTC4 LUSSO T (USA) SYSTÈME ANTI-VOL SCHÉMA DES PIÈCES")
