0008 - Système d'air secondaire

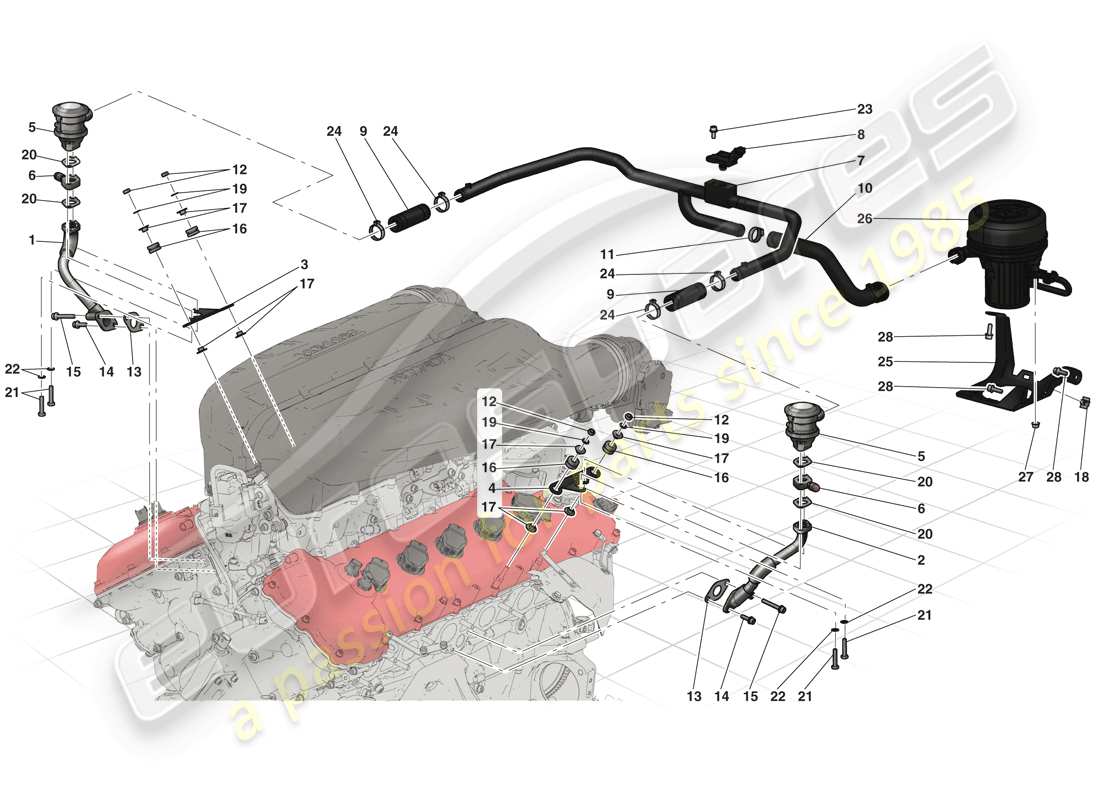

Ferrari LaFerrari (Europe) SECONDARY AIR SYSTEM Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
256598
TUYAU DE LA SOUPAPE D'AIR À LA TÊTE DROITE
depuis
£90,31
depuis
£90,31
#
002
MPN:
256596
TUYAU DE LA SOUPAPE D'AIR À LA TÊTE GAUCHE
depuis
£88,91
depuis
£88,91
#
003
MPN:
258254
SUPPORT DE FIXATION DE VALVE DROIT
depuis
£3,81
depuis
£3,81
#
004
MPN:
258252
SUPPORT DE FIXATION DE SOUPAPE GAUCHE
depuis
£3,81
depuis
£3,81
#
005
MPN:
284235
SOUPAPE DU SYSTÈME D'AIR SECONDAIRE
depuis
£75,67
depuis
£75,67
#
006
MPN:
264020
ENSEMBLE D'ESPACEUR
depuis
£20,16
depuis
£20,16
Cette pièce remplace le numéro de pièce 252813
- et 2 plus. Cliquez pour voir les détails
#
007
MPN:
290572
TUYAU DU SYSTÈME DE CONTRÔLE DES ÉMISSIONS
depuis
£289,00
depuis
£289,00
#
008
MPN:
282849
CAPTEUR DE PRESSION
depuis
£10,58
depuis
£10,58
#
010
MPN:
280064
TUYAU DE CONNECTEUR
depuis
£219,67
depuis
£219,67
#
011
MPN:
13433370
COLLIER POUR MANCHE
depuis
£0,61
depuis
£0,61
Cette pièce remplace le numéro de pièce 247921
#
012
MPN:
15896214
NOIX
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 15896211
#
013
MPN:
202980
joint
depuis
£1,66
depuis
£1,66
#
014
MPN:
231618
VIS
-M6 X 20-
depuis
£0,53
depuis
£0,53
#
015
MPN:
231623
VIS
-M6 X 40-
depuis
£0,53
depuis
£0,53
#
016
MPN:
177576
ŒILLET
depuis
£1,40
depuis
£1,40
#
017
MPN:
183898
DOUILLE À BRIDE
depuis
£1,88
depuis
£1,88
#
018
MPN:
253769
AGRAFE
depuis
£0,47
depuis
£0,47
#
019
MPN:
12601274
Rondelle
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 12601221
- et 5 plus. Cliquez pour voir les détails
#
020
MPN:
186781
joint
depuis
£2,89
depuis
£2,89
#
021
MPN:
10902824
VIS
depuis
£0,53
depuis
£0,53
Cette pièce remplace la pièce numéro 10902821 que nous avons en stock
#
022
MPN:
12601274
Rondelle
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 12601221
- et 5 plus. Cliquez pour voir les détails
#
023
MPN:
231616
VIS
-M6 X 14-
depuis
£0,54
depuis
£0,54
Cette pièce remplace la pièce numéro 14305724 que nous avons en stock
#
024
MPN:
13432970
COLLIER
depuis
£0,81
depuis
£0,81
Cette pièce remplace le numéro de pièce 13432908
#
025
MPN:
299736
support
depuis
£54,73
depuis
£54,73
#
026
MPN:
247795
POMPE DU SYSTÈME D'AIR SECONDAIRE
depuis
£227,49
depuis
£227,49
#
027
MPN:
14040611
NOIX
depuis
£0,53
depuis
£0,53
#
028
MPN:
231617
VIS
-M6 X 18-
depuis
£0,53
depuis
£0,53
Cette pièce remplace la pièce numéro 14433124 que nous avons en stock
