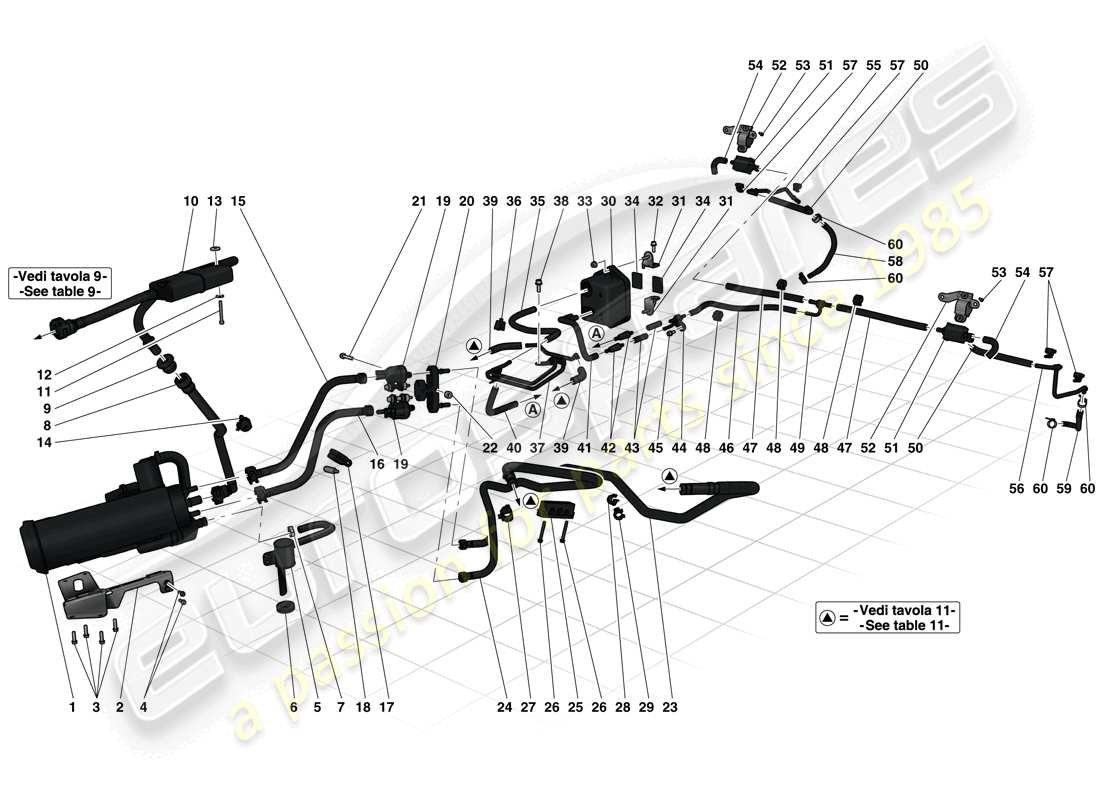

0010 - SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION
Ferrari LaFerrari (Europe) EVAPORATIVE EMISSIONS CONTROL SYSTEM Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 291404
COMPL. FILTRE À VAPEUR
depuis £1 103,44
depuis £1 103,44
# 002
MPN: 296111
SUPPORT DE BOÎTE
depuis £63,91
depuis £63,91
# 003
MPN: 302655
VIS ERGALE
-M6 X 20-
depuis £8,39
depuis £8,39
# 004
MPN: 302723
VIS
-M5 X 15-
depuis £2,79
depuis £2,79
Cette pièce remplace le numéro de pièce 302724
# 005
MPN: 299653
BOÎTE D'ENTRÉE DU BIDON
-N'est plus fourni- -Remplacé par 308072-
Remplacement
Remplacement
# 005
MPN: 308072
BOÎTE D'ENTRÉE DU BIDON
depuis £151,38
depuis £151,38
Cette pièce remplace le numéro de pièce 299653
# 006
MPN: 10396780
ŒILLET
-N'est plus fourni- -Remplacé par 308092-
depuis £1,17
depuis £1,17
# 006
MPN: 308092
NITTO
depuis £12,26
depuis £12,26
# 007
MPN: 13430770
AGRAFE
-Applicable uniquement pour l'horaire ST-
depuis £0,54
depuis £0,54
# 008
MPN: 291387
TUYAU DU SÉPARATEUR AU FILTRE À VAPEUR
depuis £55,50
depuis £55,50
# 009
MPN: 285518
SOUFFLET DE CONNECTEUR DE CLOISON
depuis £12,26
depuis £12,26
# 010
MPN: 294884
COMPL. SÉPARATEUR DE VAPEUR EXTERNE
depuis £122,68
depuis £122,68
# 011
MPN: 14358924
VIS
depuis £0,47
depuis £0,47
# 012
MPN: 13577701
Rondelle
-Applicable uniquement pour l'horaire ST-
depuis £0,53
depuis £0,53
# 013
MPN: 279523
Rondelle
depuis £3,26
depuis £3,26
# 014
MPN: 259508
AGRAFE
depuis £0,47
depuis £0,47
# 015
MPN: 305240
TUYAU DE RINÇAGE DU CARTOUCHE
- SOUPAPE GAUCHE
depuis £68,11
depuis £68,11
# 016
MPN: 305241
TUYAU DE RINÇAGE DU CARTOUCHE
- SOUPAPE DROITE
depuis £68,96
depuis £68,96
# 017
MPN: 303240
support
depuis £29,43
depuis £29,43
# 018
MPN: 299418
GOUJON
depuis £2,36
depuis £2,36
# 019
MPN: 285113
SOUPAPE DE CHASSE
depuis £201,83
depuis £201,83
# 020
MPN: 295094
COMPL. SUPPORT DE VANNE DE CHASSE
depuis £353,23
depuis £353,23
# 021
MPN: 11569124
VIS
depuis £0,82
depuis £0,82
# 022
MPN: 292132
ESPACEUR
depuis £2,85
depuis £2,85
# 023
MPN: 299656
TUYAU DE RINÇAGE D'ADMISSION GAUCHE
depuis £67,27
depuis £67,27
# 024
MPN: 299655
TUYAU DE RINÇAGE D'ADMISSION DROIT
depuis £67,27
depuis £67,27
# 025
MPN: 294117
CLIP TRIPLE
depuis £10,28
depuis £10,28
# 026
MPN: 302766
VIS ERGALE
-M5 X 40- - Applicable uniquement pour le programme ST -
depuis £21,15
depuis £21,15
# 027
MPN: 149773
AGRAFE
depuis £0,47
depuis £0,47
# 027
MPN: 249397
AGRAFE
-N'est plus fourni- -Remplacé par 149773-
depuis £0,54
depuis £0,54
# 028
MPN: 225873
CLIP RAYMOND
depuis £0,47
depuis £0,47
# 029
MPN: 187721
AGRAFE
-Applicable uniquement pour l'horaire ST-
depuis £0,47
depuis £0,47
# 030
MPN: 198339
RÉSERVOIR ACCUMULATEUR À VIDE
depuis £15,57
depuis £15,57
# 031
MPN: 296177
support
depuis £12,26
depuis £12,26
# 032
MPN: 231617
VIS
-M6 X 18-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14433124
# 033
MPN: 14040611
NOIX
depuis £0,53
depuis £0,53
# 034
MPN: 295423
MOUSSE ADHÉSIVE
depuis £0,47
depuis £0,47
# 035
MPN: 299041
TUYAU EN CAOUTCHOUC
depuis £169,87
depuis £169,87
# 036
MPN: 14574287
AGRAFE
depuis £5,02
depuis £5,02
# 037
MPN: 298921
COMPL. TUYAUX RIGIDES
-Applicable uniquement pour l'horaire ST-
depuis £283,13
depuis £283,13
# 038
MPN: 231617
VIS
-M6 X 18-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14433124
# 039
MPN: 299039
TUYAU EN CAOUTCHOUC
depuis £74,85
depuis £74,85
# 040
MPN: 299040
TUYAU EN CAOUTCHOUC
depuis £168,19
depuis £168,19
# 041
MPN: 298917
TUYAU EN CAOUTCHOUC
depuis £470,98
depuis £470,98
# 042
MPN: 295349
SOUPAPE DE RETENUE À VIDE
depuis £15,26
depuis £15,26
# 043
MPN: 298952
TUYAU EN CAOUTCHOUC
depuis £59,71
depuis £59,71
# 044
MPN: 298919
RACCORD EN T AVEC SUPPORT
depuis £151,38
depuis £151,38
# 045
MPN: 231617
VIS
-M6 X 18-
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 14433124
# 046
MPN: 304803
TUYAU EN CAOUTCHOUC
depuis £169,87
depuis £169,87
# 047
MPN: 298839
TUYAU EN CAOUTCHOUC
depuis £122,68
depuis £122,68
# 048
MPN: 206536
AGRAFE
depuis £0,47
depuis £0,47
# 049
MPN: 298834
UNION EN T
depuis £117,74
depuis £117,74
# 050
MPN: 298867
TUYAU EN CAOUTCHOUC
depuis £142,97
depuis £142,97
# 051
MPN: 178309
ÉLECTROVANNE
depuis £33,76
depuis £33,76
# 052
MPN: 295815
SUPPORT D'ÉLECTROVANNE
depuis £47,08
depuis £47,08
# 053
MPN: 14302924
VIS
-M4 X 10- - Applicable uniquement pour le programme ST -
depuis £0,47
depuis £0,47
# 054

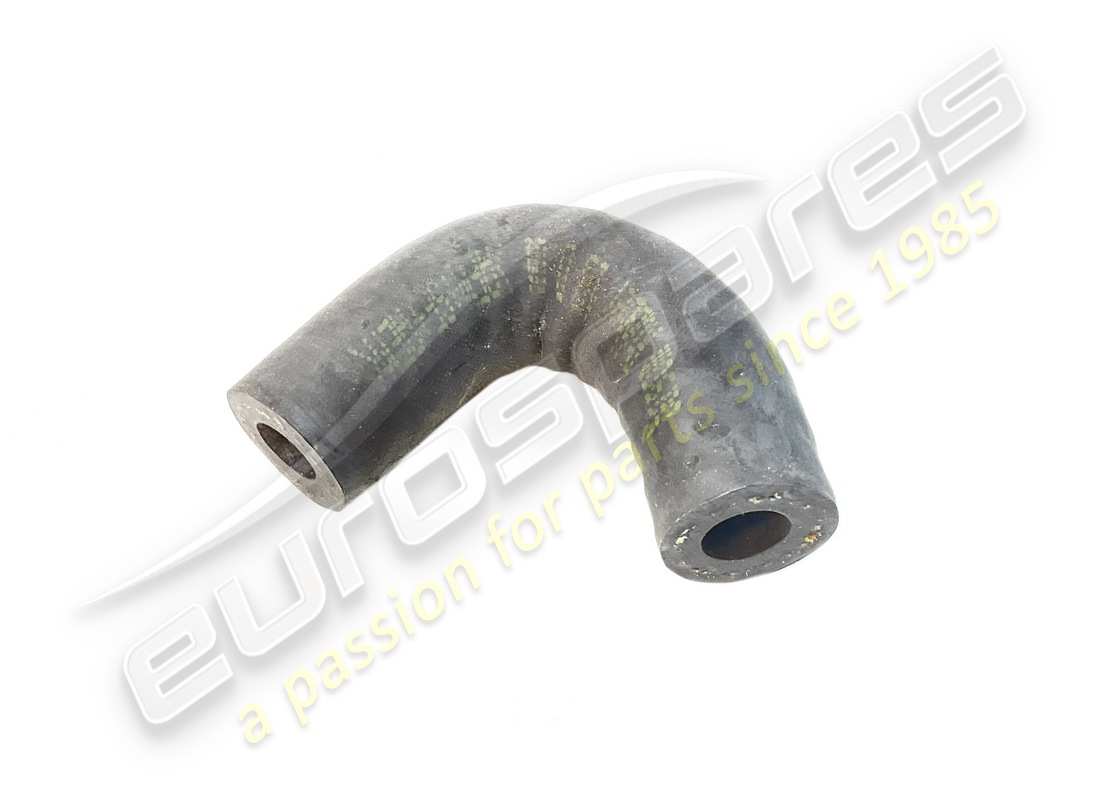

MPN: 260272
TUYAU COUDÉ
-Applicable uniquement pour l'horaire ST-
depuis £3,61
depuis £3,61
# 055
MPN: 301744
TUYAU RIGIDE DROIT
depuis £77,36
depuis £77,36
# 056
MPN: 301745
TUYAU RIGIDE GAUCHE
depuis £77,36
depuis £77,36
# 057
MPN: 249393
AGRAFE
depuis £0,47
depuis £0,47
# 058
MPN: 301755
TUYAU DOUBLE DIAMÈTRE
depuis £151,38
depuis £151,38
# 059
MPN: 301756
TUYAU DOUBLE DIAMÈTRE
depuis £134,55
depuis £134,55
# 060
MPN: 262107
COLLIER À VIS
depuis £0,97
depuis £0,97
-part-diagram-0011.webp "FERRARI LAFERRARI (EUROPE) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI LAFERRARI (EUROPE) PRISES D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI LAFERRARI (EUROPE) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI LAFERRARI (EUROPE) SYSTÈME DE LUBRIFICATION ET SYSTÈME DE RÉCUPÉRATION DE VAPEUR D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI LAFERRARI (EUROPE) LA POMPE À HUILE SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI LAFERRARI (EUROPE) RÉSERVOIR COLLECTEUR ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI LAFERRARI (EUROPE) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI LAFERRARI (EUROPE) BOITE DE VITESSES COMPLÈTE SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI LAFERRARI (EUROPE) MOTEUR ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI LAFERRARI (EUROPE) REFROIDISSEMENT DU MOTEUR ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI LAFERRARI (EUROPE) SYSTÈME DE REFROIDISSEMENT D'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI LAFERRARI (EUROPE) PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI LAFERRARI (EUROPE) COMMANDES DE FREIN HYDRAULIQUES ET SYSTÈME DE FREINAGE PUISSÉ SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI LAFERRARI (EUROPE) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI LAFERRARI (EUROPE) ÉTRIER DE FREIN AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI LAFERRARI (EUROPE) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI LAFERRARI (EUROPE) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI LAFERRARI (EUROPE) POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI LAFERRARI (EUROPE) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI LAFERRARI (EUROPE) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI LAFERRARI (EUROPE) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI LAFERRARI (EUROPE) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI LAFERRARI (EUROPE) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI LAFERRARI (EUROPE) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI LAFERRARI (EUROPE) LEVAGE DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI LAFERRARI (EUROPE) BATTERIE DE DÉMARRAGE SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI LAFERRARI (EUROPE) SYSTÈME DE REFROIDISSEMENT DE LA BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI LAFERRARI (EUROPE) ONDULEUR ET REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI LAFERRARI (EUROPE) DÉMARREUR ET MOTEUR ÉLECTRIQUE 2 SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI LAFERRARI (EUROPE) INVERTER-ME1-ME2 KIT DE RÉPARATION SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI LAFERRARI (EUROPE) SYSTÈME CA SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI LAFERRARI (EUROPE) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI LAFERRARI (EUROPE) CONDUITS D'AIR POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI LAFERRARI (EUROPE) COMPARTIMENT AVANT ET OUTILS FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI LAFERRARI (EUROPE) BAIGNOIRE MONOCOQUE - SOUS-CHÂSSIS AVANT - PLATEAU CENTRAL PLAT SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI LAFERRARI (EUROPE) SOUS-CHÂSSIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI LAFERRARI (EUROPE) GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI LAFERRARI (EUROPE) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI LAFERRARI (EUROPE) BOUCLIERS THERMIQUES ET ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI LAFERRARI (EUROPE) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI LAFERRARI (EUROPE) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI LAFERRARI (EUROPE) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI LAFERRARI (EUROPE) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI LAFERRARI (EUROPE) COUVERCLE AVANT ET MÉCANISME DE DÉGAGEMENT SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI LAFERRARI (EUROPE) COUVERCLE DU COMPARTIMENT MOTEUR ET MÉCANISME DE DÉGAGEMENT SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI LAFERRARI (EUROPE) RAVITAILLEMENT ET CHARGE SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI LAFERRARI (EUROPE) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI LAFERRARI (EUROPE) PORTES - MÉCANISMES D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI LAFERRARI (EUROPE) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI LAFERRARI (EUROPE) FENÊTRES ET ÉCRANS SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI LAFERRARI (EUROPE) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI LAFERRARI (EUROPE) GARNITURE ET ACCESSOIRES DE L'HABITAT PASSAGER SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI LAFERRARI (EUROPE) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI LAFERRARI (EUROPE) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI LAFERRARI (EUROPE) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI LAFERRARI (EUROPE) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI LAFERRARI (EUROPE) SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI LAFERRARI (EUROPE) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI LAFERRARI (EUROPE) BOUCLIERS ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI LAFERRARI (EUROPE) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI LAFERRARI (EUROPE) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI LAFERRARI (EUROPE) BATTERIE HT ET FAISCEAU DE CÂBLAGE SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI LAFERRARI (EUROPE) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI LAFERRARI (EUROPE) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI LAFERRARI (EUROPE) CALCULATEURS DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI LAFERRARI (EUROPE) SYSTÈME ANTI-VOL SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI LAFERRARI (EUROPE) AUDIO - SYSTÈME D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI LAFERRARI (EUROPE) TÉLÉMÉTRIE - ACQUISITION DE DONNÉES SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI LAFERRARI (EUROPE) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI LAFERRARI (EUROPE) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI LAFERRARI (EUROPE) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI LAFERRARI (EUROPE) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI LAFERRARI (EUROPE) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI LAFERRARI (EUROPE) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI LAFERRARI (EUROPE) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI LAFERRARI (EUROPE) SYSTÈME DE DISTRIBUTION - POUSSOIRS ET ARBRES SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI LAFERRARI (EUROPE) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI LAFERRARI (EUROPE) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI LAFERRARI (EUROPE) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI LAFERRARI (EUROPE) RÉSERVOIR DE CARBURANT - COL DE REMPLISSAGE ET POMPES SCHÉMA DES PIÈCES")
