ferrari laferrari (usa) système ca schéma des pièces

0041 - SYSTÈME CA

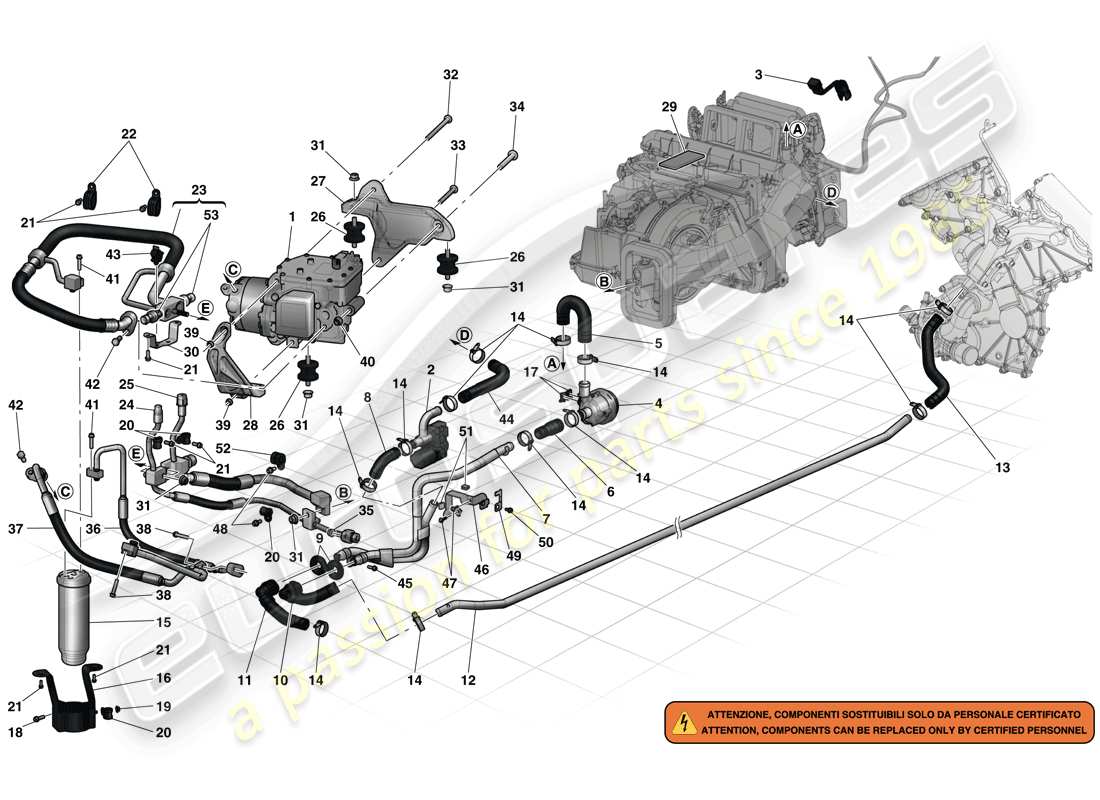

Ferrari LaFerrari (USA) AC SYSTEM Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
                                                                                  #
                                                                                  Numéro d'article
                                                                                  Description
                                                                                  Prix
                                                                                  # 001
                                                                                  MPN: 304675
                                                                                  Compresseur de climatisation
                                                                                  depuis £3 388,88
                                                                                  depuis £3 388,88
                                                                                  # 002
                                                                                  MPN: 67635900
                                                                                  VANNE TGK DU BANC DE CYLINDRES DROIT
                                                                                  depuis £72,67
                                                                                  depuis £72,67
                                                                                  # 003
                                                                                  MPN: 236847
                                                                                  CAPTEUR DE TEMPÉRATURE
                                                                                  depuis £30,30
                                                                                  depuis £30,30
                                                                                  # 004
                                                                                  MPN: 291349
                                                                                  POMPE DE RECIRCULATION D'EAU AU RALENTI
                                                                                  depuis £1 184,79
                                                                                  depuis £1 184,79
                                                                                  # 005
                                                                                  MPN: 302805
                                                                                  TUYAU EN U DE LA POMPE À L'UNITÉ AC
                                                                                  depuis £168,19
                                                                                  depuis £168,19
                                                                                  # 006
                                                                                  MPN: 291332
                                                                                  TUYAU DE CONNECTEUR D'ADMISSION DE POMPE DE RALENTI
                                                                                  depuis £103,81
                                                                                  depuis £103,81
                                                                                  # 007
                                                                                  MPN: 302813
                                                                                  TUYAU D'EAU DU TGK À LA POMPE DE RALENTI
                                                                                  depuis £344,82
                                                                                  depuis £344,82
                                                                                  # 008
                                                                                  MPN: 240729
                                                                                  TUYAU DE CONNECTEUR
                                                                                  depuis £55,50
                                                                                  depuis £55,50
                                                                                  # 009
                                                                                  MPN: 81895900
                                                                                  joint
                                                                                  depuis £5,89
                                                                                  depuis £5,89
                                                                                  # 010
                                                                                  MPN: 284800
                                                                                  COUDE DE CONNECTEUR DE TUYAU DE CHAUFFAGE AC SUR CLOISON DE CHÂSSIS
                                                                                  -Applicable jusqu'à épuisement-
                                                                                  Remplacement
                                                                                  Remplacement
                                                                                  # 010
                                                                                  MPN: 308291
                                                                                  COUDE DE CONNECTEUR DE TUYAU DE CHAUFFAGE AC SUR CLOISON DE CHÂSSIS
                                                                                  -Applicable après épuisement de 284800-
                                                                                  depuis £639,18
                                                                                  depuis £639,18
                                                                                  Cette pièce remplace le numéro de pièce 284800
                                                                                  # 011
                                                                                  MPN: 284811
                                                                                  COUDE DE CONNECTEUR DU CHAUFFAGE AU TUYAU DE RADIATEUR
                                                                                  depuis £656,00
                                                                                  depuis £656,00
                                                                                  # 012
                                                                                  MPN: 284781
                                                                                  TUYAU D'EAU SOUS CAISSE POUR CHAUFFAGE AC
                                                                                  depuis £113,24
                                                                                  depuis £113,24
                                                                                  # 013
                                                                                  MPN: 291671
                                                                                  TUYAU FLEXIBLE DU THERMOSTAT AU SOUS-CASSE
                                                                                  depuis £142,97
                                                                                  depuis £142,97
                                                                                  # 014
                                                                                  MPN: 262109
                                                                                  PINCE À COLLIER
                                                                                  -Applicable après épuisement de 262110-
                                                                                  depuis £0,63
                                                                                  depuis £0,63
                                                                                  Cette pièce remplace le numéro de pièce 10860270 - et 1 plus. Cliquez pour voir les détails
                                                                                  # 014
                                                                                  MPN: 262110
                                                                                  PINCE À COLLIER
                                                                                  -Applicable jusqu'à épuisement-
                                                                                  Remplacement
                                                                                  Remplacement
                                                                                  # 015
                                                                                  MPN: 67085100
                                                                                  FILTRE À GAZ
                                                                                  depuis £17,93
                                                                                  depuis £17,93
                                                                                  Cette pièce remplace le numéro de pièce 82195800 - et 19 plus. Cliquez pour voir les détails
                                                                                  # 016
                                                                                  MPN: 294924
                                                                                  SUPPORT FILTRE DÉSHYDRATEUR
                                                                                  depuis £54,73
                                                                                  depuis £54,73
                                                                                  # 017
                                                                                  MPN: 82268600
                                                                                  AGRAFE
                                                                                  depuis £1,13
                                                                                  depuis £1,13
                                                                                  # 018
                                                                                  MPN: 302655
                                                                                  VIS ERGALE
                                                                                  -M6 X 20-
                                                                                  depuis £8,39
                                                                                  depuis £8,39
                                                                                  # 019
                                                                                  MPN: 13046014
                                                                                  NOIX
                                                                                  depuis £0,54
                                                                                  depuis £0,54
                                                                                  # 020
                                                                                  MPN: 302394
                                                                                  SUPPORT AVEC GAINE
                                                                                  depuis £27,74
                                                                                  depuis £27,74
                                                                                  # 021
                                                                                  MPN: 302574
                                                                                  VIS ERGALE
                                                                                  -M6 X 15-
                                                                                  depuis £3,31
                                                                                  depuis £3,31
                                                                                  # 022
                                                                                  MPN: 302979
                                                                                  SUPPORT AVEC GAINE
                                                                                  -N'est plus fourni- -Remplacé par 307048-
                                                                                  Remplacement
                                                                                  Remplacement
                                                                                  # 022
                                                                                  MPN: 307048
                                                                                  SUPPORT AVEC GAINE
                                                                                  depuis £31,95
                                                                                  depuis £31,95
                                                                                  Cette pièce remplace le numéro de pièce 302979
                                                                                  # 023
                                                                                  MPN: 301137
                                                                                  COMPL. TUYAU DE GAZ
                                                                                  depuis £934,35
                                                                                  depuis £934,35
                                                                                  # 024
                                                                                  MPN: 304904
                                                                                  TUYAU D'ALIMENTATION DE GAZ
                                                                                  depuis £370,05
                                                                                  depuis £370,05
                                                                                  # 025
                                                                                  MPN: 303479
                                                                                  TUYAU DE RETOUR DE GAZ
                                                                                  depuis £370,05
                                                                                  depuis £370,05
                                                                                  # 026
                                                                                  MPN: 303692
                                                                                  PRISE
                                                                                  depuis £21,70
                                                                                  depuis £21,70
                                                                                  # 027
                                                                                  MPN: 298659
                                                                                  COQUE DE MONTAGE AVEC 3 TROUS
                                                                                  depuis £344,82
                                                                                  depuis £344,82
                                                                                  # 028
                                                                                  MPN: 298660
                                                                                  COQUE DE MONTAGE AVEC 2 TROUS
                                                                                  depuis £353,23
                                                                                  depuis £353,23
                                                                                  # 029
                                                                                  MPN: 295279
                                                                                  PRISE
                                                                                  depuis £0,68
                                                                                  depuis £0,68
                                                                                  # 030
                                                                                  MPN: 296642
                                                                                  TUYAUX DE FIXATION DU SUPPORT À LA PIÈCE AVANT
                                                                                  depuis £47,93
                                                                                  depuis £47,93
                                                                                  # 031
                                                                                  MPN: 14040711
                                                                                  NOIX
                                                                                  depuis £0,47
                                                                                  depuis £0,47
                                                                                  Cette pièce remplace le numéro de pièce 14040715
                                                                                  # 032
                                                                                  MPN: 298624
                                                                                  VIS EN TITANE
                                                                                  -M8 X 120-
                                                                                  depuis £68,89
                                                                                  depuis £68,89
                                                                                  # 033
                                                                                  MPN: 298626
                                                                                  VIS EN TITANE
                                                                                  -M8 X 80-
                                                                                  depuis £50,46
                                                                                  depuis £50,46
                                                                                  # 034
                                                                                  MPN: 298627
                                                                                  VIS EN TITANE
                                                                                  -M10 X 75-
                                                                                  depuis £67,27
                                                                                  depuis £67,27
                                                                                  # 035
                                                                                  MPN: 194031
                                                                                  NOIX
                                                                                  depuis £0,54
                                                                                  depuis £0,54
                                                                                  # 036
                                                                                  MPN: 304040
                                                                                  TUYAU D'ALIMENTATION DE GAZ DU CONDENSEUR AU FILTRE DU DÉSHYDRATEUR
                                                                                  depuis £260,71
                                                                                  depuis £260,71
                                                                                  # 037
                                                                                  MPN: 304039
                                                                                  TUYAU DE RETOUR DE GAZ DU CONDENSEUR AU COMPRESSEUR
                                                                                  depuis £377,51
                                                                                  depuis £377,51
                                                                                  # 038
                                                                                  MPN: 302657
                                                                                  VIS ERGALE
                                                                                  -M6 X 30-
                                                                                  depuis £5,31
                                                                                  depuis £5,31
                                                                                  # 039
                                                                                  MPN: 177778
                                                                                  NOIX
                                                                                  depuis £0,85
                                                                                  depuis £0,85
                                                                                  Cette pièce remplace la pièce numéro 133215 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
                                                                                  # 040
                                                                                  MPN: 133216
                                                                                  NOIX
                                                                                  depuis £4,97
                                                                                  depuis £4,97
                                                                                  # 041
                                                                                  MPN: 302656
                                                                                  VIS ERGALE
                                                                                  -M6 X 25-
                                                                                  depuis £6,03
                                                                                  depuis £6,03
                                                                                  # 042
                                                                                  MPN: 16043624
                                                                                  VIS
                                                                                  -M8 X 25-
                                                                                  depuis £0,53
                                                                                  depuis £0,53
                                                                                  Cette pièce remplace le numéro de pièce 106526 - et 1 plus. Cliquez pour voir les détails
                                                                                  # 043
                                                                                  MPN: 250318
                                                                                  AGRAFE
                                                                                  depuis £0,54
                                                                                  depuis £0,54
                                                                                  # 044
                                                                                  MPN: 302812
                                                                                  TUYAU DE CONNECTEUR
                                                                                  depuis £159,79
                                                                                  depuis £159,79
                                                                                  # 045
                                                                                  MPN: 302723
                                                                                  VIS
                                                                                  -M5 X 15-
                                                                                  depuis £2,79
                                                                                  depuis £2,79
                                                                                  Cette pièce remplace le numéro de pièce 302724
                                                                                  # 046
                                                                                  MPN: 294818
                                                                                  SUPPORT DE FIXATION DE VALVE TGK
                                                                                  depuis £47,93
                                                                                  depuis £47,93
                                                                                  # 047
                                                                                  MPN: 68391900
                                                                                  VIS
                                                                                  depuis £1,99
                                                                                  depuis £1,99
                                                                                  # 048
                                                                                  MPN: 248334
                                                                                  VIS
                                                                                  depuis £0,47
                                                                                  depuis £0,47
                                                                                  # 049
                                                                                  MPN: 162606
                                                                                  AGRAFE
                                                                                  depuis £0,43
                                                                                  depuis £0,43
                                                                                  # 050
                                                                                  MPN: 302659
                                                                                  VIS ERGALE
                                                                                  -M5 X 10-
                                                                                  depuis £8,58
                                                                                  depuis £8,58
                                                                                  # 051
                                                                                  MPN: 82329200
                                                                                  BLOC EN CAOUTCHOUC ANTI-VIBRATION
                                                                                  depuis £0,63
                                                                                  depuis £0,63
                                                                                  # 052
                                                                                  MPN: 303122
                                                                                  SUPPORT AVEC GAINE
                                                                                  depuis £28,58
                                                                                  depuis £28,58
                                                                                  # 053
                                                                                  MPN: 80552400
                                                                                  TRANSDUCTEUR DE PRESSION
                                                                                  depuis £47,90
                                                                                  depuis £47,90
                                                                                  # 053
                                                                                  MPN: 86249300
                                                                                  TRANSDUCTEUR BASSE PRESSION
                                                                                  depuis £235,94
                                                                                  depuis £235,94
