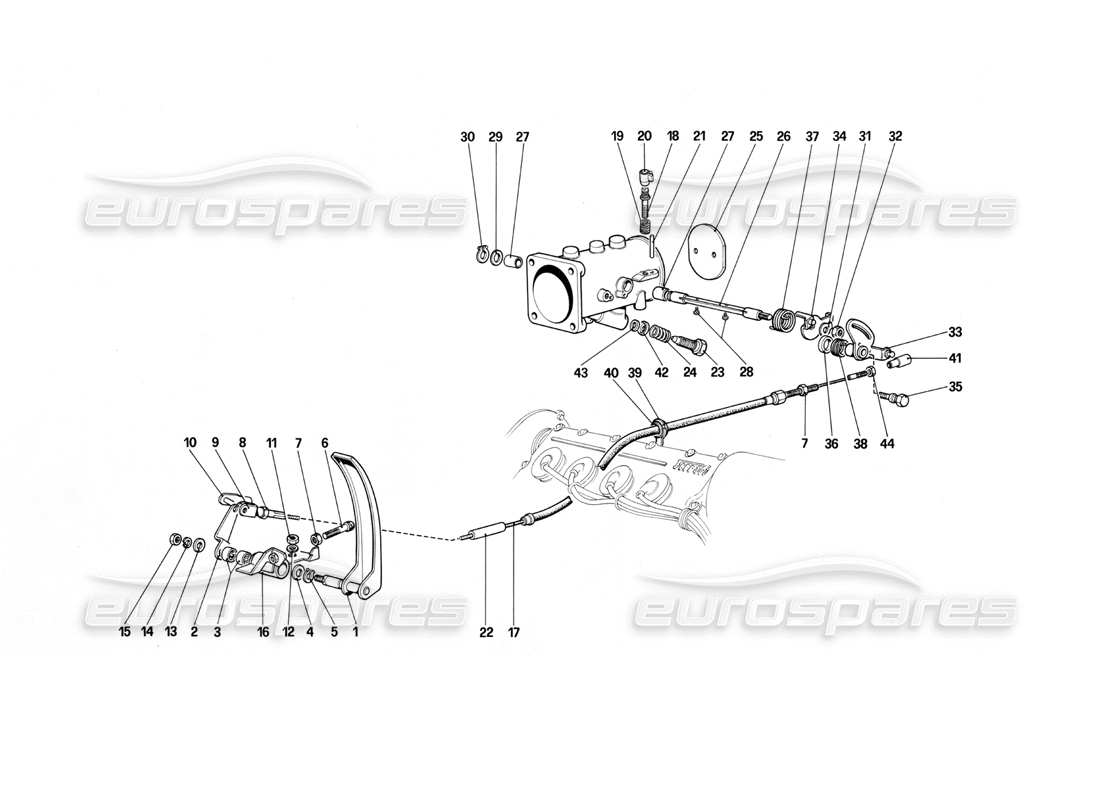

013 - Boîtier de papillon et liaison
Ferrari Mondial 3.0 QV (1984) Throttle Housing and Linkage Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 120073

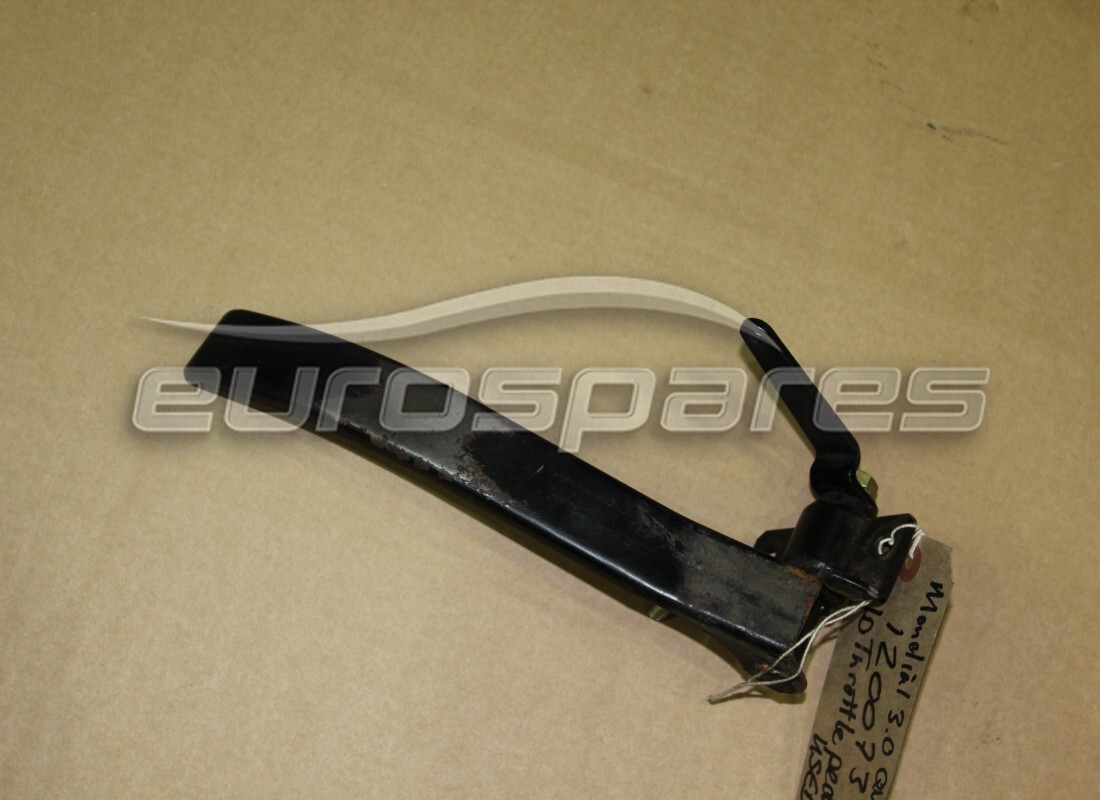

Pédale d'accélérateur
depuis £47,25
depuis £47,25
# 002
MPN: 115399
LEVIER
depuis £11,86
depuis £11,86
# 003
MPN: 101677
ROULEMENT À ROULEAUX
depuis £2,08
depuis £2,08
# 004
MPN: 108576
CALE
depuis £0,86
depuis £0,86
# 005
MPN: 11066076
BAGUE SEEGER
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 11066075
# 006
MPN: 105232
VIS DE COMMANDE
depuis £3,71
depuis £3,71
# 007
MPN: 16102311
NOIX
depuis £0,45
depuis £0,45
Cette pièce remplace le numéro de pièce 16102315
# 008
MPN: 10725911
CONTRE-ÉCROU
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 95900403
# 009
MPN: 100655
FOURCHETTE
depuis £56,31
depuis £56,31
Cette pièce remplace le numéro de pièce 550015 - et 1 plus. Cliquez pour voir les détails
# 010
MPN: 100656
PIN AVEC SANGLE
depuis £2,47
depuis £2,47
# 011
MPN: 16100824
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 012
MPN: 106852
Rondelle
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 10516670 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 013
MPN: 10519624
ESPACEUR
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10519601 - et 3 plus. Cliquez pour voir les détails
# 014
MPN: 106852
Rondelle
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 10516670 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 015
MPN: 16100824
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 016
MPN: 120070
SUPPORT POUR PÉDALE D'ACCÉLÉRATEUR
depuis £59,46
depuis £59,46
# 017
MPN: 118817
CÂBLE DE COMMANDE POUR ACCÉLÉRATEUR
depuis £101,00
depuis £101,00
# 018
MPN: 114366
VIS DE RÉGLAGE POUR LEVIER DE COMMANDE D'ACCÉLÉRATEUR
depuis £4,53
depuis £4,53
# 019
MPN: 107824
PRINTEMPS
depuis £1,40
depuis £1,40
# 020
MPN: 111182
BOUCHON ANTI-INVIOLATION
depuis £12,77
depuis £12,77
# 021
MPN: 114367
PIN POUR CASQUETTE
depuis £0,58
depuis £0,58
# 022
MPN: 120027
PROTECTION DES CÂBLES
depuis £89,74
depuis £89,74
# 023
MPN: 119308
VIS DE RÉGLAGE D'AIR
Pour CH, utiliser le no. 119308
depuis £2,36
depuis £2,36
# 024
MPN: 113571
PRINTEMPS
depuis £40,12
depuis £40,12
# 025
MPN: 114851
MANETTE DE GAZ
depuis £37,10
depuis £37,10
# 026
MPN: 114852
BROCHE D'ACCÉLÉRATEUR
depuis £48,79
depuis £48,79
# 027
MPN: 107443
BUISSON
depuis £7,23
depuis £7,23
# 028
MPN: 115361
VIS
depuis £0,74
depuis £0,74
# 029
MPN: 13550401
Rondelle
depuis £0,71
depuis £0,71
# 030
MPN: 11065976
BAGUE SEEGER
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 11065975
# 031
MPN: 113566
Rondelle DE BLOCAGE
depuis £2,22
depuis £2,22
# 032
MPN: 16102321
NOIX
depuis £1,42
depuis £1,42
# 033
MPN: 118296
LEVIER DE COMMANDE D'ACCÉLÉRATEUR
Remplacement
Remplacement
# 034
MPN: 115590
LEVIER DE RÉGLAGE DE L'ACCÉLÉRATEUR
depuis £57,39
depuis £57,39
# 035
MPN: 114863
GOUPILLE DE LEVIER
Remplacement
Remplacement
# 036
MPN: 114986
Rondelle D'ESPACEMENT
depuis £0,81
depuis £0,81
# 037
MPN: 115573
PRINTEMPS
depuis £19,90
depuis £19,90
# 038
MPN: 118294
PRINTEMPS
depuis £12,53
depuis £12,53
# 039
MPN: 118809
PLAQUE DE SUPPORT POUR CÂBLE
depuis £10,21
depuis £10,21
# 040
MPN: 10396580
ÉQUITABLE - PLOMB
depuis £1,17
depuis £1,17
Cette pièce remplace le numéro de pièce 100286
# 041
MPN: 173999
JOINT À ROTULE D'ACCÉLÉRATEUR À FIL DROIT
depuis £4,47
depuis £4,47
Cette pièce remplace le numéro de pièce 105617
# 042
MPN: 115204
PLAQUE
CH seulement
depuis £11,16
depuis £11,16
# 043
MPN: 114919
ŒILLET
CH seulement
depuis £0,96
depuis £0,96
Cette pièce remplace le numéro de pièce 103037
# 044
MPN: 15896411
NOIX
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 15896401
