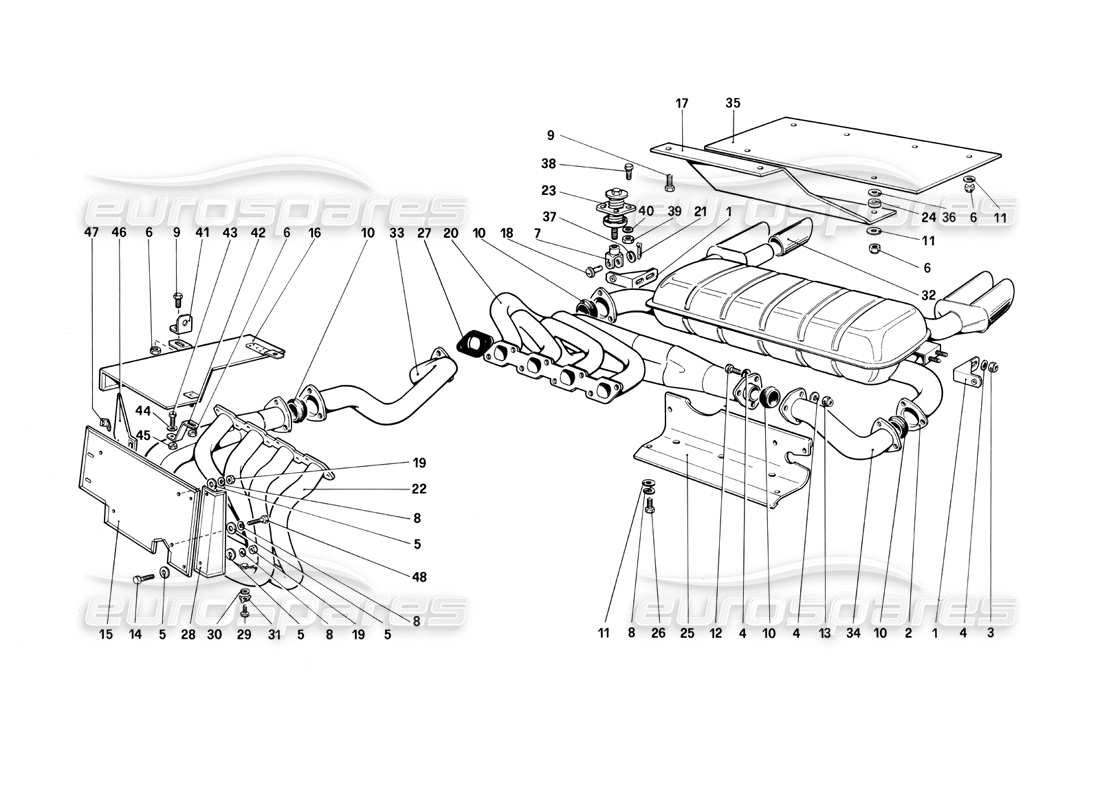

014 - Système d'échappement
Ferrari Mondial 3.0 QV (1984) Exhaust System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 108290
support
depuis £105,85
depuis £105,85
# 002
MPN: 118353
SILENCIEUX D'ÉCHAPPEMENT
Pour CH, utiliser le no. 120703
Remplacement
Remplacement
# 002
MPN: 11835300
SILENCIEUX D'ÉCHAPPEMENT MAGNAFLOW
# 003
MPN: 114748
NOIX
depuis £9,47
depuis £9,47
# 004
MPN: 10519624
Rondelle
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 10519601 - et 3 plus. Cliquez pour voir les détails
# 005
MPN: 12643701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12643704 - et 1 plus. Cliquez pour voir les détails
# 006
MPN: 116416
NOIX
depuis £9,27
depuis £9,27
# 007
MPN: 108257
FOURCHE SUR TAMPON
depuis £100,31
depuis £100,31
# 008
MPN: 106850
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 10516473 - et 1 plus. Cliquez pour voir les détails
# 009
MPN: 10902121
VIS
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 20146601
# 010
MPN: 154984
joint
depuis £9,95
depuis £9,95
Cette pièce remplace le numéro de pièce 118338 - et 2 plus. Cliquez pour voir les détails
# 011
MPN: 106744
Rondelle
depuis £5,44
depuis £5,44
# 012
MPN: 16044021
VIS
depuis £1,76
depuis £1,76
Cette pièce remplace la pièce numéro 119631 que nous avons en stock
# 013
MPN: 114748
NOIX
depuis £9,27
depuis £9,27
# 014
MPN: 10902421
VIS
depuis £0,53
depuis £0,53
# 015
MPN: 120471
PLAQUE DE PROTECTION (4V)
depuis £310,34
depuis £310,34
# 015
MPN: 120903
PLAQUE DE PROTECTION (CABRIOLET)
Pour compresseur ASPERA
depuis £237,54
depuis £237,54
# 015
MPN: 123830
PLAQUE DE PROTECTION (4V)
depuis £306,53
depuis £306,53
# 015
MPN: 124345
PLAQUE DE PROTECTION (CABRIOLET)
Pour compresseur Sankyo
depuis £335,88
depuis £335,88
# 016
MPN: 118612
PLAQUE DE PROTECTION
depuis £137,78
depuis £137,78
Cette pièce remplace le numéro de pièce 120013 - et 1 plus. Cliquez pour voir les détails
# 017
MPN: 118780
PLAQUE DE PROTECTION
depuis £229,62
depuis £229,62
# 018
MPN: 10033411
ÉPINGLE
depuis £42,00
depuis £42,00
Cette pièce remplace le numéro de pièce 10033441 - et 4 plus. Cliquez pour voir les détails
# 019
MPN: 15896214
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 15896211
# 020
MPN: 118156
COLLECTEUR D'ÉCHAPPEMENT ARRIÈRE
Pour CH, utiliser le no. 120639
depuis £1 600,00
depuis £1 600,00
Cette pièce remplace le numéro de pièce 118156/B
# 021
MPN: 10796440
DIVISER
depuis £18,35
depuis £18,35
Cette pièce remplace le numéro de pièce 10796401 - et 1 plus. Cliquez pour voir les détails
# 022
MPN: 118155
COLLECTEUR D'ÉCHAPPEMENT AVANT
Pour CH, utiliser le no. 120640
depuis £979,15
depuis £979,15
# 023
MPN: 106052
SUPPORT D'ÉCHAPPEMENT
depuis £57,78
depuis £57,78
# 024
MPN: 119201
ESPACEUR
depuis £4,78
depuis £4,78
# 025
MPN: 118782
PLAQUE DE PROTECTION
depuis £26,13
depuis £26,13
Cette pièce remplace le numéro de pièce 116581
# 026
MPN: 10902021
VIS
depuis £1,24
depuis £1,24
Cette pièce remplace le numéro de pièce 10902020
# 027
MPN: 147705
joint
depuis £10,44
depuis £10,44
Cette pièce remplace le numéro de pièce 111532
# 028
MPN: 120474
PLAQUE DE PROTECTION
En cas d'épuisement, utilisez le no. 120904
depuis £142,43
depuis £142,43
# 029
MPN: 110860
PRISE
depuis £8,57
depuis £8,57
Cette pièce remplace le numéro de pièce 11903240
# 030
MPN: 10298460
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 93353
# 031
MPN: 14198901
PLAQUE
depuis £4,72
depuis £4,72
# 032
MPN: 118774
TERMINAL
depuis £53,03
depuis £53,03
# 033
MPN: 01028712540F
Tubi TUYAU DE LIAISON AVANT
(DEVANT)
# 033
MPN: 118157
TUYAU INTERMÉDIAIRE DU COLLECTEUR AVANT AU SILENCIEUX
depuis £413,03
depuis £413,03
# 034
MPN: 01028712540R
Tubi TUYAU DE LIAISON ARRIÈRE
(ARRIÈRE)
depuis £474,51
depuis £474,51
# 034
MPN: 118158
TUYAU INTERMÉDIAIRE DU COLLECTEUR ARRIÈRE AU SILENCIEUX
pas comme pièce de rechange - utilisez le numéro de pièce : 140920 - Pour la CH, utilisez le numéro : 140920. 129411
depuis £450,00
depuis £450,00
# 034
MPN: 140920
TUYAU INTERMÉDIAIRE DU COLLECTEUR ARRIÈRE AU SILENCIEUX
depuis £811,28
depuis £811,28
Cette pièce remplace le numéro de pièce 118158
# 035
MPN: 119203
PLAQUE DE PROTECTION
depuis £225,02
depuis £225,02
# 036
MPN: 146712
Rondelle D'ENTRETOISE
depuis £1,70
depuis £1,70
Cette pièce remplace le numéro de pièce 105924
# 037
MPN: 103167
Rondelle
depuis £1,87
depuis £1,87
# 038
MPN: 10977621
VIS
depuis £1,17
depuis £1,17
# 039
MPN: 15896411
NOIX
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 15896401
# 040
MPN: 106849
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 11195473
# 041
MPN: 118618
support
depuis £5,61
depuis £5,61
# 042
MPN: 113619
support
# 043
MPN: 16043421
BOULON
depuis £2,97
depuis £2,97
Cette pièce remplace le numéro de pièce 95524
# 044
MPN: 106852
Rondelle
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 10516670 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 045
MPN: 16100824
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 046
MPN: 120472
PLAQUE DE PROTECTION
Pour compresseur ASPERA - Pour Cabriolet utiliser le no. 122019
depuis £175,35
depuis £175,35
# 046
MPN: 123829
PLAQUE DE PROTECTION
Pour compresseur Sankyo
depuis £160,74
depuis £160,74
# 047
MPN: 120473
support
depuis £9,06
depuis £9,06
# 048
MPN: 10902221
VIS
depuis £0,59
depuis £0,59
-part-diagram-015.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-part-diagram-016.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE LUBRIFICATION SCHÉMA DES PIÈCES")
-part-diagram-017.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-018.webp "FERRARI MONDIAL 3.0 QV (1984) POMPE À EAU ET TUYAUTERIE SCHÉMA DES PIÈCES")
-part-diagram-019.webp "FERRARI MONDIAL 3.0 QV (1984) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI MONDIAL 3.0 QV (1984) COMMANDE DE DÉBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI MONDIAL 3.0 QV (1984) BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-022.webp "FERRARI MONDIAL 3.0 QV (1984) BOÎTE DE VITESSES - CARTER DE DIFFÉRENTIEL ET CARTER D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-023.webp "FERRARI MONDIAL 3.0 QV (1984) ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI MONDIAL 3.0 QV (1984) ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI MONDIAL 3.0 QV (1984) COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI MONDIAL 3.0 QV (1984) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-027.webp "FERRARI MONDIAL 3.0 QV (1984) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-028.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME HYDRAULIQUE DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE FREINAGE (VALABLE UNIQUEMENT POUR LES LHD JUSQU'AU CHÂSSIS N° 43011) SCHÉMA DES PIÈCES")
-part-diagram-030.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE FREINAGE (VALABLE POUR RHD - POUR LHD À PARTIR DU CHÂSSIS N° 43013) SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI MONDIAL 3.0 QV (1984) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE (VALABLES UNIQUEMENT POUR LES CONDUITES À GAUCHE JUSQU'AU CHÂSSIS N° 43011) SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI MONDIAL 3.0 QV (1984) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE (VALABLES POUR RHD-POUR LHD À PARTIR DU CHÂSSIS N° 43013) SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI MONDIAL 3.0 QV (1984) COMMANDE DE FREIN À MAIN (VALABLE UNIQUEMENT POUR LES LHD JUSQU'AU CHÂSSIS N° 43011) SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI MONDIAL 3.0 QV (1984) COMMANDE DE FREIN À MAIN (VALABLE POUR RHD - POUR LHD À PARTIR DU CHÂSSIS N° 43013) SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI MONDIAL 3.0 QV (1984) BOÎTE DE DIRECTION ET TRINGLERIE SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI MONDIAL 3.0 QV (1984) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSION AVANT - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSION ARRIÈRE - WISHBBNES SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI MONDIAL 3.0 QV (1984) ROUES SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI MONDIAL 3.0 QV (1984) ALLUMAGE DU MOTEUR - (QUATTROVALVOLE) SCHÉMA DES PIÈCES")
-part-diagram-043.webp "FERRARI MONDIAL 3.0 QV (1984) ALLUMAGE DU MOTEUR - (CABRIOLET) SCHÉMA DES PIÈCES")
-part-diagram-044.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE PRODUCTION ÉLECTRIQUE - (MOTEUR AVEC COURROIE UNIQUE) SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE PRODUCTION ÉLECTRIQUE - (MOTEUR AVEC 2 COURROIE INDIVIDUELLE) SCHÉMA DES PIÈCES")
-part-diagram-046.webp "FERRARI MONDIAL 3.0 QV (1984) COMPRESSEUR ET COMMANDES DE CLIMATISATION SCHÉMA DES PIÈCES")
-part-diagram-047.webp "FERRARI MONDIAL 3.0 QV (1984) TROUSSE À OUTILS SCHÉMA DES PIÈCES")
-part-diagram-048.webp "FERRARI MONDIAL 3.0 QV (1984) PÉDALIER - COMMANDE D'EMBRAYAGE (VARIANTES POUR LA VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-049.webp "FERRARI MONDIAL 3.0 QV (1984) COMMANDE DES GAZ ET SYSTÈME HYDRAULIQUE DE FREINAGE (VARIANTES POUR LA VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-101.webp "FERRARI MONDIAL 3.0 QV (1984) CARROSSERIE - ÉLÉMENTS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-102.webp "FERRARI MONDIAL 3.0 QV (1984) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI MONDIAL 3.0 QV (1984) CARROSSERIE - ELÉMENTS INTÉRIEURS - QUATTROVALVOLE SCHÉMA DES PIÈCES")
-part-diagram-104.webp "FERRARI MONDIAL 3.0 QV (1984) CARROSSERIE - ELÉMENTS INTÉRIEURS - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-105.webp "FERRARI MONDIAL 3.0 QV (1984) ISOLATION DES BAGAGES ET DE L'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-106.webp "FERRARI MONDIAL 3.0 QV (1984) QUATTROVALVOLE ISOLATION BAGAGES ET COMPARTIMENT PASSAGER - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-107.webp "FERRARI MONDIAL 3.0 QV (1984) COUVERCLE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-108.webp "FERRARI MONDIAL 3.0 QV (1984) COUVERCLE ET MOQUETTE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-109.webp "FERRARI MONDIAL 3.0 QV (1984) COUVERCLE DU COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-110.webp "FERRARI MONDIAL 3.0 QV (1984) PORTES - QUATTROVALVOLE SCHÉMA DES PIÈCES")
-part-diagram-111.webp "FERRARI MONDIAL 3.0 QV (1984) PORTES - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-112.webp "FERRARI MONDIAL 3.0 QV (1984) PARE-CHOCS, FEUX ET LUNETTES AVANT SCHÉMA DES PIÈCES")
-part-diagram-113.webp "FERRARI MONDIAL 3.0 QV (1984) PARE-CHOCS, FEUX ET LUNETTES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-114.webp "FERRARI MONDIAL 3.0 QV (1984) SIÈGES - QUATTROVALVOLE SCHÉMA DES PIÈCES")
-part-diagram-115.webp "FERRARI MONDIAL 3.0 QV (1984) SIÈGES - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-116.webp "FERRARI MONDIAL 3.0 QV (1984) TOIT, TUNNEL ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-117.webp "FERRARI MONDIAL 3.0 QV (1984) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-118.webp "FERRARI MONDIAL 3.0 QV (1984) INSTRUMENTS SCHÉMA DES PIÈCES")
-part-diagram-119.webp "FERRARI MONDIAL 3.0 QV (1984) DISPOSITIF DE LEVAGE DES LUMIÈRES ET PHARES SCHÉMA DES PIÈCES")
-part-diagram-120.webp "FERRARI MONDIAL 3.0 QV (1984) TABLEAU ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-121.webp "FERRARI MONDIAL 3.0 QV (1984) ESSUIE-GLACE - RONDELLE ET KLAXON SCHÉMA DES PIÈCES")
-part-diagram-122.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-123.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-124.webp "FERRARI MONDIAL 3.0 QV (1984) TOIT OUVRANT - QUATTROVALVOLE SCHÉMA DES PIÈCES")
-part-diagram-125.webp "FERRARI MONDIAL 3.0 QV (1984) HAUT - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-a.webp "FERRARI MONDIAL 3.0 QV (1984) UNITÉS D'ASSEMBLAGE DE RECHANGE - MÉCANIQUE SCHÉMA DES PIÈCES")
-part-diagram-b.webp "FERRARI MONDIAL 3.0 QV (1984) UNITÉS D'ASSEMBLAGE DE RECHANGE - CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI MONDIAL 3.0 QV (1984) MOTEUR - BOÎTE DE VITESSES ET SUPPORTS SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI MONDIAL 3.0 QV (1984) CARTER SCHÉMA DES PIÈCES")
-part-diagram-003.webp "FERRARI MONDIAL 3.0 QV (1984) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-004.webp "FERRARI MONDIAL 3.0 QV (1984) ENTRETOISE DE VOLANT MOTEUR ET DE CARTER D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-005.webp "FERRARI MONDIAL 3.0 QV (1984) CULASSE (DROITE) SCHÉMA DES PIÈCES")
-part-diagram-006.webp "FERRARI MONDIAL 3.0 QV (1984) CULASSE (GAUCHE) SCHÉMA DES PIÈCES")
-part-diagram-007.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE CHRONOMÉTRAGE - COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI MONDIAL 3.0 QV (1984) POMPE À CARBURANT ET TUYAUX (QUATTROVALVOLE) SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI MONDIAL 3.0 QV (1984) POMPE À ESSENCE ET TUYAUX (CABRIOLET) SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME D'INJECTION DE CARBURANT - DISTRIBUTEURS DE CARBURANT, CONDUITES SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI MONDIAL 3.0 QV (1984) ADMISSION D'AIR ET COLLECTEURS SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI MONDIAL 3.0 QV (1984) BOÎTIER DE PAPILLON ET LIAISON SCHÉMA DES PIÈCES")
