118 - Instruments

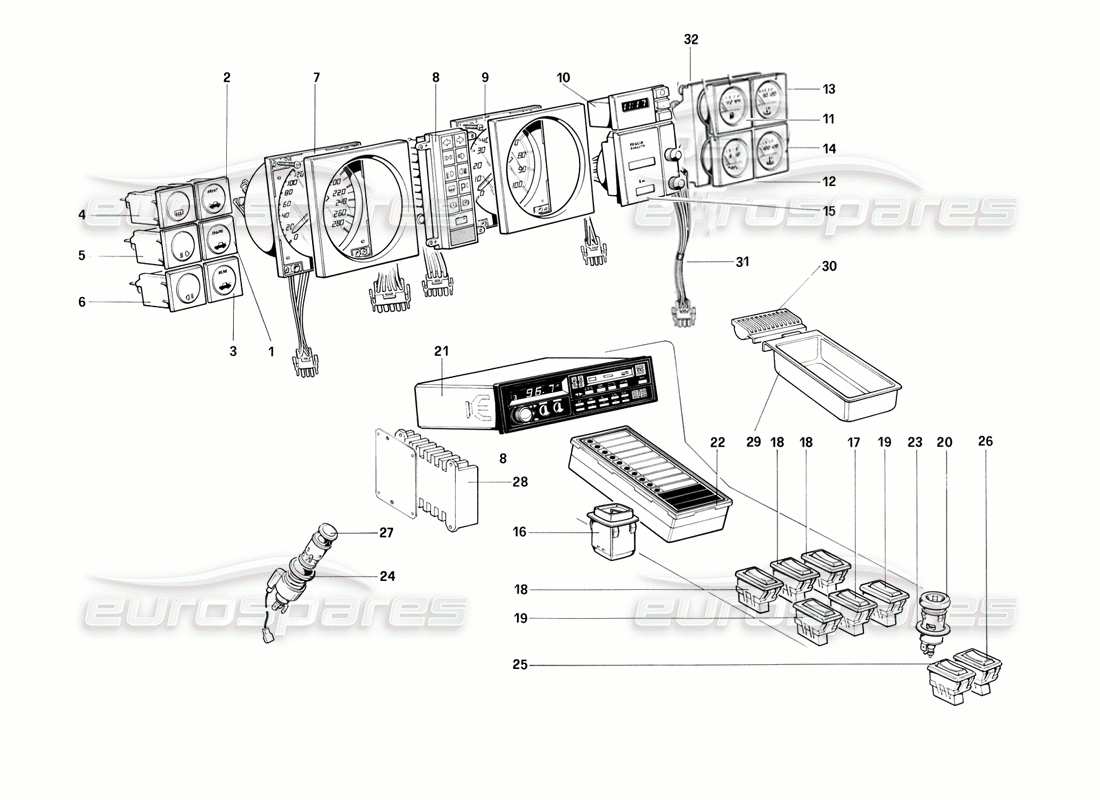

Ferrari Mondial 3.0 QV (1984) Instruments Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 000
MPN: 119266
LOGEMENT DES INSTRUMENTS 4V. - Conduite à droite
ZA exclu
# 000
MPN: 120637
LOGEMENT DES INSTRUMENTS 4V. -CH
# 000
MPN: 121168
LOGEMENT DES INSTRUMENTS 4V. -ZA
# 000
MPN: 122263
LOGEMENT DES INSTRUMENTS CABINE. -LHD
CH exclu
# 000
MPN: 123178
LOGEMENT DES INSTRUMENTS CABINE. - Conduite à droite
ZA exclu
# 000
MPN: 123179
LOGEMENT DES INSTRUMENTS CABINE. -ZA
# 000
MPN: 123218
Boîtier d'instruments Cabine. -CH
# 001
MPN: 119681
CAPOT MOTEUR À BOUTON POUSSOIR
À l'épuisement
Remplacement
Remplacement
# 001
MPN: 121594
BOUTON POUSSOIR ENGIE CAPOT
À l'épuisement 119681
depuis £492,51
depuis £492,51
Cette pièce remplace le numéro de pièce 116019 - et 1 plus. Cliquez pour voir les détails
# 002
MPN: 119682
CAPOT AVANT À BOUTON-POUSSOIR
À l'épuisement
Remplacement
Remplacement
# 002
MPN: 121595
CAPOT AVANT À BOUTON-POUSSOIR
À l'épuisement 119682
depuis £480,83
depuis £480,83
Cette pièce remplace le numéro de pièce 116020 - et 2 plus. Cliquez pour voir les détails
# 003
MPN: 119683
CAPOT ARRIÈRE À BOUTON POUSSOIR
À l'épuisement
Remplacement
Remplacement
# 003
MPN: 121596
CAPOT ARRIÈRE À BOUTON POUSSOIR
À l'épuisement 119683
depuis £163,29
depuis £163,29
Cette pièce remplace le numéro de pièce 116021 - et 1 plus. Cliquez pour voir les détails
# 004
MPN: 116022
FENÊTRE ARRIÈRE THERMIQUE À BOUTON POUSSOIR 4V.
À l'épuisement
Remplacement
Remplacement
# 004
MPN: 121597
SERRURE POUR COMMUTATEUR DE LENETRE ARRIÈRE (CAB.)
depuis £79,88
depuis £79,88
# 004
MPN: 121608
FENÊTRE ARRIÈRE THERMIQUE À BOUTON POUSSOIR 4V.
À l'épuisement 116026
depuis £544,79
depuis £544,79
Cette pièce remplace le numéro de pièce 116022 - et 2 plus. Cliquez pour voir les détails
# 005
MPN: 121607
FEU ANTIBROUILLARD À BOUTON POUSSOIR
depuis £1 262,67
depuis £1 262,67
Cette pièce remplace le numéro de pièce 116023 - et 1 plus. Cliquez pour voir les détails
# 005
MPN: 121607
FEU ANTIBROUILLARD À BOUTON POUSSOIR
À l'épuisement 119474
depuis £1 262,67
depuis £1 262,67
Cette pièce remplace le numéro de pièce 116023 - et 1 plus. Cliquez pour voir les détails
# 006
MPN: 119265
FEU ANTIBROUILLARD ARRIÈRE À BOUTON POUSSOIR
À l'épuisement
Remplacement
Remplacement
# 006
MPN: 121609
FEU ANTIBROUILLARD ARRIÈRE À BOUTON POUSSOIR
À l'épuisement 119265
depuis £1 455,15
depuis £1 455,15
Cette pièce remplace le numéro de pièce 116024 - et 1 plus. Cliquez pour voir les détails
# 007
MPN: 116025

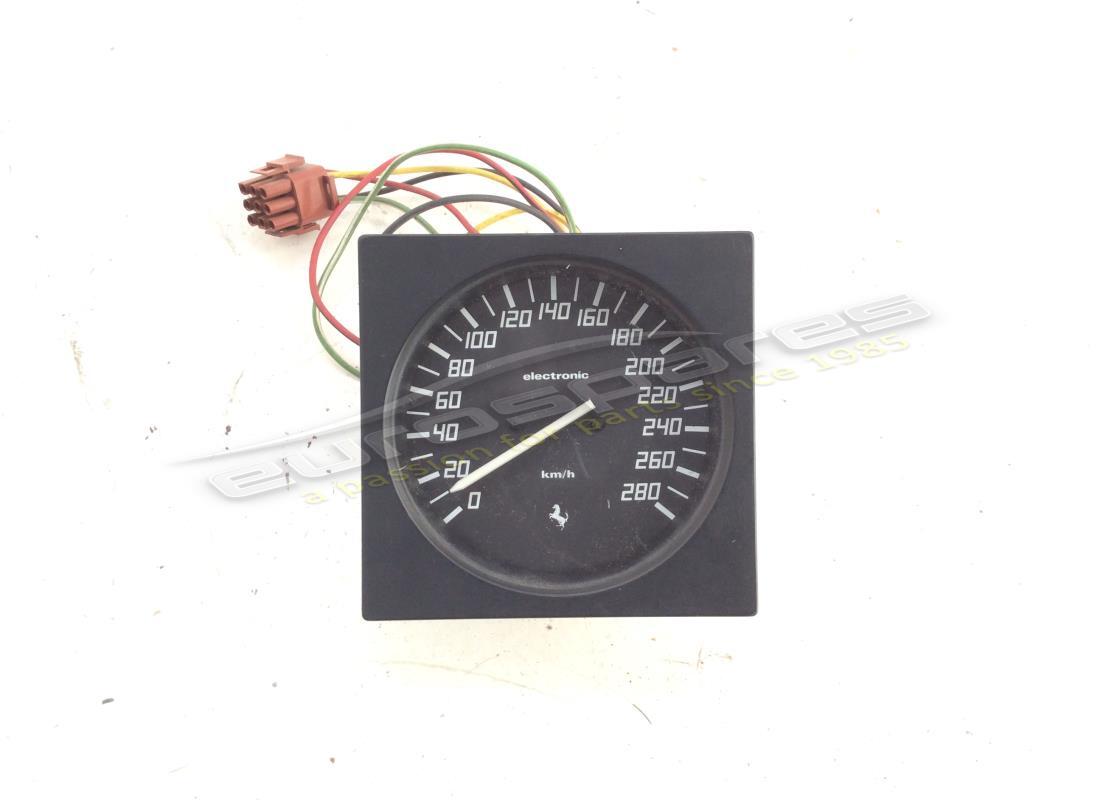

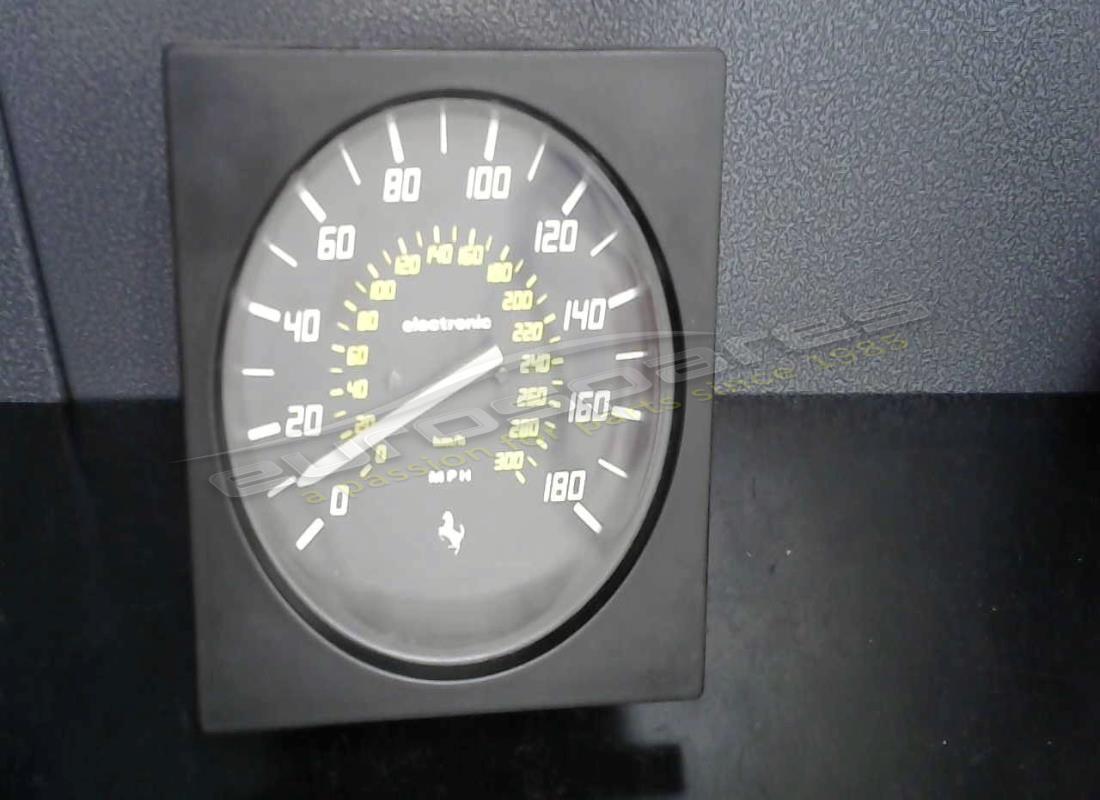

COMPTEUR DE VITESSE (LHD ET ZA)
depuis £411,75
depuis £411,75
# 007
MPN: 116039
COMPTEUR DE VITESSE (à droite)
depuis £154,94
depuis £154,94
# 007
MPN: 120638
COMPTEUR DE VITESSE ()
CH seulement
depuis £183,37
depuis £183,37
# 008
MPN: 116026
INDICATEURS DU PANNEAU 4V.
À l'épuisement
depuis £20,78
depuis £20,78
# 008
MPN: 121794
INDICATEURS DU PANNEAU 4V.
À l'épuisement 116026
depuis £81,14
depuis £81,14
# 008
MPN: 123013
INDICATEURS DE PANNEAU (CAB.)
depuis £151,48
depuis £151,48
# 009
MPN: 116027
COMPTE-TOURS
depuis £126,00
depuis £126,00
# 010
MPN: 116029
HORLOGE
À l'épuisement
depuis £110,25
depuis £110,25
# 010
MPN: 123661
HORLOGE
À l'épuisement 116029
depuis £305,32
depuis £305,32
Cette pièce remplace la pièce numéro 116029 que nous avons en stock
# 011
MPN: 116032
JAUGE DE NIVEAU DE CARBURANT
depuis £48,19
depuis £48,19
# 012
MPN: 116033
MANOMÈTRE D'HUILE (LHD)
depuis £48,19
depuis £48,19
# 012
MPN: 116043
MANOMÈTRE D'HUILE (à droite)
depuis £48,19
depuis £48,19
# 013
MPN: 116034

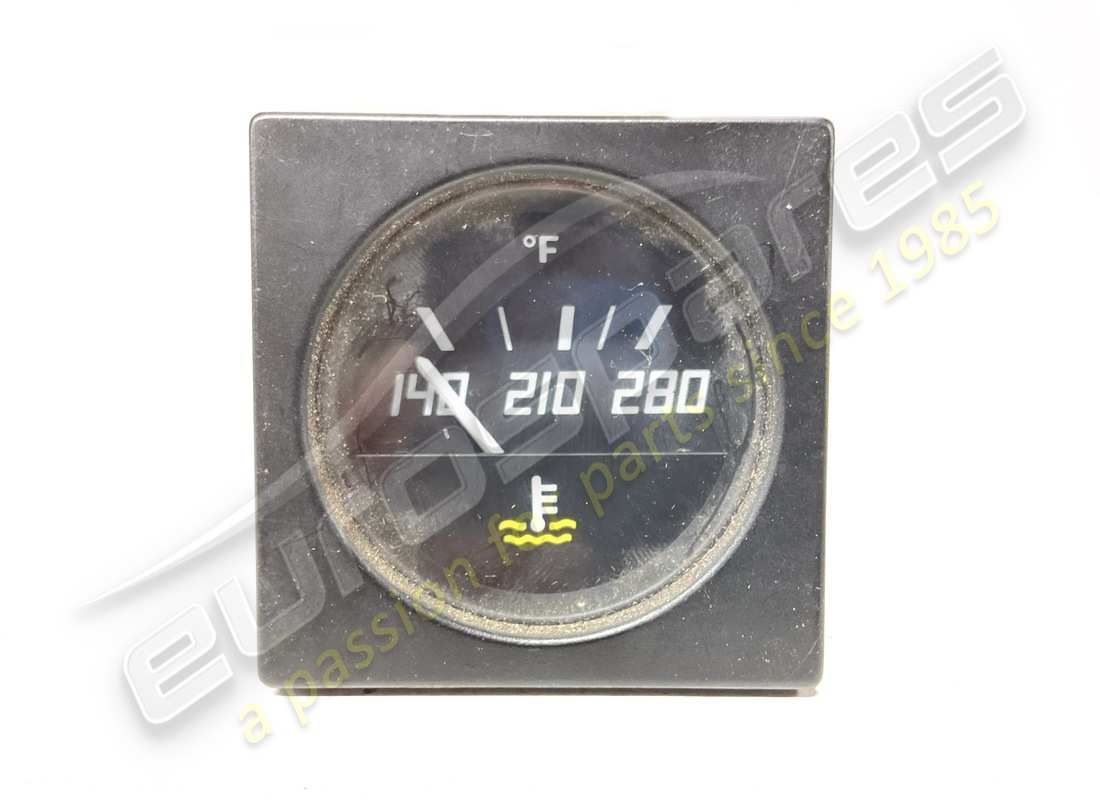

JAUGE DE TEMPÉRATURE DE L'EAU (LHD)
depuis £48,19
depuis £48,19
# 013
MPN: 116046
JAUGE DE TEMPÉRATURE DE L'EAU (RHD)
depuis £50,17
depuis £50,17
# 014
MPN: 116035
JAUGE DE TEMPÉRATURE D'HUILE (LHD)
depuis £48,19
depuis £48,19
# 014
MPN: 116047
JAUGE DE TEMPÉRATURE D'HUILE (à droite)
depuis £48,19
depuis £48,19
# 015
MPN: 117225
COMPTEUR DE VITESSE TOTAL (LHD)
À l'épuisement
Remplacement
Remplacement
# 015
MPN: 117328
COMPTEUR DE VITESSE TOTAL (à droite)
À l'épuisement
Remplacement
Remplacement
# 015
MPN: 118325
COMPTEUR DE VITESSE TOTAL (ZA) .
À l'épuisement
depuis £345,08
depuis £345,08
# 015
MPN: 119149
COMPTEUR DE VITESSE TOTAL (ZA)
À l'épuisement 118325
depuis £423,94
depuis £423,94
# 015
MPN: 119150
COMPTEUR DE VITESSE TOTAL (LHD)
À l'épuisement 117225
depuis £488,01
depuis £488,01
Cette pièce remplace le numéro de pièce 117225
# 015

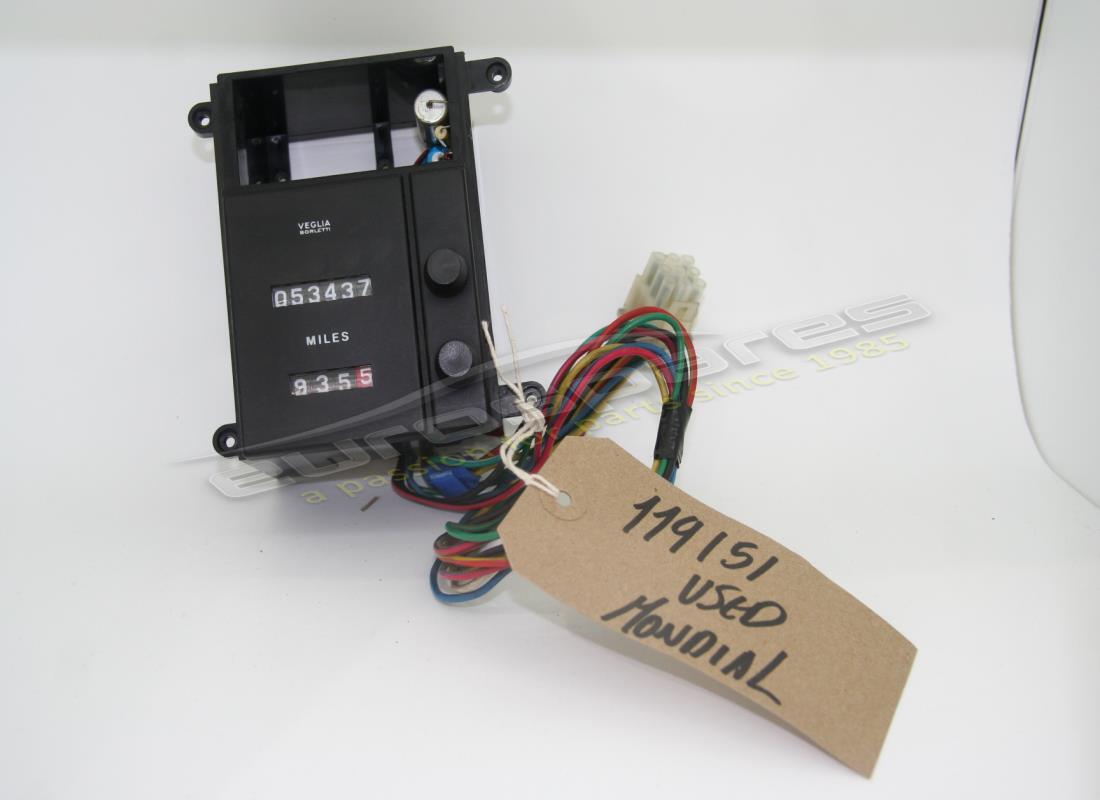

MPN: 119151
COMPTEUR DE VITESSE TOTAL (à droite)
À l'épuisement 117328
depuis £642,59
depuis £642,59
Cette pièce remplace le numéro de pièce 117328 - et 1 plus. Cliquez pour voir les détails
# 015
MPN: 119153
COMPTEUR DE VITESSE TOTAL (CH)
depuis £387,80
depuis £387,80
Cette pièce remplace le numéro de pièce 117488
# 016
MPN: 114637
COMMUTATION DES FEUX DE DANGER
depuis £204,75
depuis £204,75
# 017
MPN: 61047600
COMMUTATEUR DE FEUX DE STATIONNEMENT
depuis £33,07
depuis £33,07
# 018
MPN: 64880400
COMMANDE DE FENÊTRE ET COMMUTATEUR D'ANTENNE RADIO
depuis £95,00
depuis £95,00
Cette pièce remplace le numéro de pièce 61047700 - et 1 plus. Cliquez pour voir les détails
# 019
MPN: 179675
REMPLISSAGE DE CARBURANT ET INTERRUPTEUR DE TABLEAU DE BORD
depuis £52,37
depuis £52,37
Cette pièce remplace le numéro de pièce 60922400 - et 1 plus. Cliquez pour voir les détails
# 020
MPN: 61104600
ALLUME-CIGARETTES (LHD)
Jusqu'à l'épuisement – Pour RHD jusqu'à 28-283
depuis £204,75
depuis £204,75
# 020
MPN: 70000627
ALLUME-CIGARETTE (LHD
À l'épuisement 61104600
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 50065606 - et 2 plus. Cliquez pour voir les détails
# 021
MPN: 60886800
RADIO (D EXCLU)
Cette pièce remplace le numéro de pièce 116969
# 021
MPN: 61063100
RADIO (POUR D UNIQUEMENT)
# 022
MPN: 60920600
VÉRIFIER LE CONTRÔLE
depuis £489,50
depuis £489,50
Cette pièce remplace le numéro de pièce 60595200
# 023
MPN: 61162700
Rondelle POUR ALLUME-CIGARETTES (LHD)
Pour RHD à 28 - 2 - 83
depuis £1,25
depuis £1,25
# 024
MPN: 226941
CORPS POUR ALLUME-CIGARETTES
pas comme pièce de rechange - utilisez le numéro de pièce : 2269411
depuis £9,86
depuis £9,86
Cette pièce remplace la pièce numéro 61107600 que nous avons en stock - et 5 plus. Cliquez pour voir les détails
# 025
MPN: 131471
COMMUTATEUR DE COMMANDE DE FENÊTRE GAUCHE
depuis £119,03
depuis £119,03
Cette pièce remplace le numéro de pièce 61319100
# 026
MPN: 61319200
COMMUTATEUR DE LÈVE-VITRE ARRIÈRE DROIT (CAB.)
Remplacement
Remplacement
# 029
MPN: 62370700
BOITE À GANTS
depuis £73,61
depuis £73,61
# 030
MPN: 62383400
ÉTUI D'ARGENT
depuis £103,29
depuis £103,29
# 031
MPN: 60820100
Faisceau de câblage pour petits calibres
depuis £26,25
depuis £26,25
# 032
MPN: 60849200
SUPPORT DE PLAQUE D'INSTRUMENT
depuis £26,25
depuis £26,25
-part-diagram-119.webp "FERRARI MONDIAL 3.0 QV (1984) DISPOSITIF DE LEVAGE DES LUMIÈRES ET PHARES SCHÉMA DES PIÈCES")
-part-diagram-120.webp "FERRARI MONDIAL 3.0 QV (1984) TABLEAU ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-121.webp "FERRARI MONDIAL 3.0 QV (1984) ESSUIE-GLACE - RONDELLE ET KLAXON SCHÉMA DES PIÈCES")
-part-diagram-122.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-123.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-124.webp "FERRARI MONDIAL 3.0 QV (1984) TOIT OUVRANT - QUATTROVALVOLE SCHÉMA DES PIÈCES")
-part-diagram-125.webp "FERRARI MONDIAL 3.0 QV (1984) HAUT - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-a.webp "FERRARI MONDIAL 3.0 QV (1984) UNITÉS D'ASSEMBLAGE DE RECHANGE - MÉCANIQUE SCHÉMA DES PIÈCES")
-part-diagram-b.webp "FERRARI MONDIAL 3.0 QV (1984) UNITÉS D'ASSEMBLAGE DE RECHANGE - CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI MONDIAL 3.0 QV (1984) MOTEUR - BOÎTE DE VITESSES ET SUPPORTS SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI MONDIAL 3.0 QV (1984) CARTER SCHÉMA DES PIÈCES")
-part-diagram-003.webp "FERRARI MONDIAL 3.0 QV (1984) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-004.webp "FERRARI MONDIAL 3.0 QV (1984) ENTRETOISE DE VOLANT MOTEUR ET DE CARTER D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-005.webp "FERRARI MONDIAL 3.0 QV (1984) CULASSE (DROITE) SCHÉMA DES PIÈCES")
-part-diagram-006.webp "FERRARI MONDIAL 3.0 QV (1984) CULASSE (GAUCHE) SCHÉMA DES PIÈCES")
-part-diagram-007.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE CHRONOMÉTRAGE - COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI MONDIAL 3.0 QV (1984) POMPE À CARBURANT ET TUYAUX (QUATTROVALVOLE) SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI MONDIAL 3.0 QV (1984) POMPE À ESSENCE ET TUYAUX (CABRIOLET) SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME D'INJECTION DE CARBURANT - DISTRIBUTEURS DE CARBURANT, CONDUITES SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI MONDIAL 3.0 QV (1984) ADMISSION D'AIR ET COLLECTEURS SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI MONDIAL 3.0 QV (1984) BOÎTIER DE PAPILLON ET LIAISON SCHÉMA DES PIÈCES")
-part-diagram-014.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-part-diagram-016.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE LUBRIFICATION SCHÉMA DES PIÈCES")
-part-diagram-017.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-018.webp "FERRARI MONDIAL 3.0 QV (1984) POMPE À EAU ET TUYAUTERIE SCHÉMA DES PIÈCES")
-part-diagram-019.webp "FERRARI MONDIAL 3.0 QV (1984) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI MONDIAL 3.0 QV (1984) COMMANDE DE DÉBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI MONDIAL 3.0 QV (1984) BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-022.webp "FERRARI MONDIAL 3.0 QV (1984) BOÎTE DE VITESSES - CARTER DE DIFFÉRENTIEL ET CARTER D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-023.webp "FERRARI MONDIAL 3.0 QV (1984) ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI MONDIAL 3.0 QV (1984) ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI MONDIAL 3.0 QV (1984) COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI MONDIAL 3.0 QV (1984) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-027.webp "FERRARI MONDIAL 3.0 QV (1984) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-028.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME HYDRAULIQUE DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE FREINAGE (VALABLE UNIQUEMENT POUR LES LHD JUSQU'AU CHÂSSIS N° 43011) SCHÉMA DES PIÈCES")
-part-diagram-030.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE FREINAGE (VALABLE POUR RHD - POUR LHD À PARTIR DU CHÂSSIS N° 43013) SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI MONDIAL 3.0 QV (1984) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE (VALABLES UNIQUEMENT POUR LES CONDUITES À GAUCHE JUSQU'AU CHÂSSIS N° 43011) SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI MONDIAL 3.0 QV (1984) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE (VALABLES POUR RHD-POUR LHD À PARTIR DU CHÂSSIS N° 43013) SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI MONDIAL 3.0 QV (1984) COMMANDE DE FREIN À MAIN (VALABLE UNIQUEMENT POUR LES LHD JUSQU'AU CHÂSSIS N° 43011) SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI MONDIAL 3.0 QV (1984) COMMANDE DE FREIN À MAIN (VALABLE POUR RHD - POUR LHD À PARTIR DU CHÂSSIS N° 43013) SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI MONDIAL 3.0 QV (1984) BOÎTE DE DIRECTION ET TRINGLERIE SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI MONDIAL 3.0 QV (1984) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSION AVANT - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSION ARRIÈRE - WISHBBNES SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI MONDIAL 3.0 QV (1984) ROUES SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI MONDIAL 3.0 QV (1984) ALLUMAGE DU MOTEUR - (QUATTROVALVOLE) SCHÉMA DES PIÈCES")
-part-diagram-043.webp "FERRARI MONDIAL 3.0 QV (1984) ALLUMAGE DU MOTEUR - (CABRIOLET) SCHÉMA DES PIÈCES")
-part-diagram-044.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE PRODUCTION ÉLECTRIQUE - (MOTEUR AVEC COURROIE UNIQUE) SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE PRODUCTION ÉLECTRIQUE - (MOTEUR AVEC 2 COURROIE INDIVIDUELLE) SCHÉMA DES PIÈCES")
-part-diagram-046.webp "FERRARI MONDIAL 3.0 QV (1984) COMPRESSEUR ET COMMANDES DE CLIMATISATION SCHÉMA DES PIÈCES")
-part-diagram-047.webp "FERRARI MONDIAL 3.0 QV (1984) TROUSSE À OUTILS SCHÉMA DES PIÈCES")
-part-diagram-048.webp "FERRARI MONDIAL 3.0 QV (1984) PÉDALIER - COMMANDE D'EMBRAYAGE (VARIANTES POUR LA VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-049.webp "FERRARI MONDIAL 3.0 QV (1984) COMMANDE DES GAZ ET SYSTÈME HYDRAULIQUE DE FREINAGE (VARIANTES POUR LA VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-101.webp "FERRARI MONDIAL 3.0 QV (1984) CARROSSERIE - ÉLÉMENTS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-102.webp "FERRARI MONDIAL 3.0 QV (1984) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI MONDIAL 3.0 QV (1984) CARROSSERIE - ELÉMENTS INTÉRIEURS - QUATTROVALVOLE SCHÉMA DES PIÈCES")
-part-diagram-104.webp "FERRARI MONDIAL 3.0 QV (1984) CARROSSERIE - ELÉMENTS INTÉRIEURS - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-105.webp "FERRARI MONDIAL 3.0 QV (1984) ISOLATION DES BAGAGES ET DE L'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-106.webp "FERRARI MONDIAL 3.0 QV (1984) QUATTROVALVOLE ISOLATION BAGAGES ET COMPARTIMENT PASSAGER - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-107.webp "FERRARI MONDIAL 3.0 QV (1984) COUVERCLE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-108.webp "FERRARI MONDIAL 3.0 QV (1984) COUVERCLE ET MOQUETTE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-109.webp "FERRARI MONDIAL 3.0 QV (1984) COUVERCLE DU COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-110.webp "FERRARI MONDIAL 3.0 QV (1984) PORTES - QUATTROVALVOLE SCHÉMA DES PIÈCES")
-part-diagram-111.webp "FERRARI MONDIAL 3.0 QV (1984) PORTES - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-112.webp "FERRARI MONDIAL 3.0 QV (1984) PARE-CHOCS, FEUX ET LUNETTES AVANT SCHÉMA DES PIÈCES")
-part-diagram-113.webp "FERRARI MONDIAL 3.0 QV (1984) PARE-CHOCS, FEUX ET LUNETTES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-114.webp "FERRARI MONDIAL 3.0 QV (1984) SIÈGES - QUATTROVALVOLE SCHÉMA DES PIÈCES")
-part-diagram-115.webp "FERRARI MONDIAL 3.0 QV (1984) SIÈGES - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-116.webp "FERRARI MONDIAL 3.0 QV (1984) TOIT, TUNNEL ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-117.webp "FERRARI MONDIAL 3.0 QV (1984) TABLEAU DE BORD SCHÉMA DES PIÈCES")
