122 - Système de chauffage

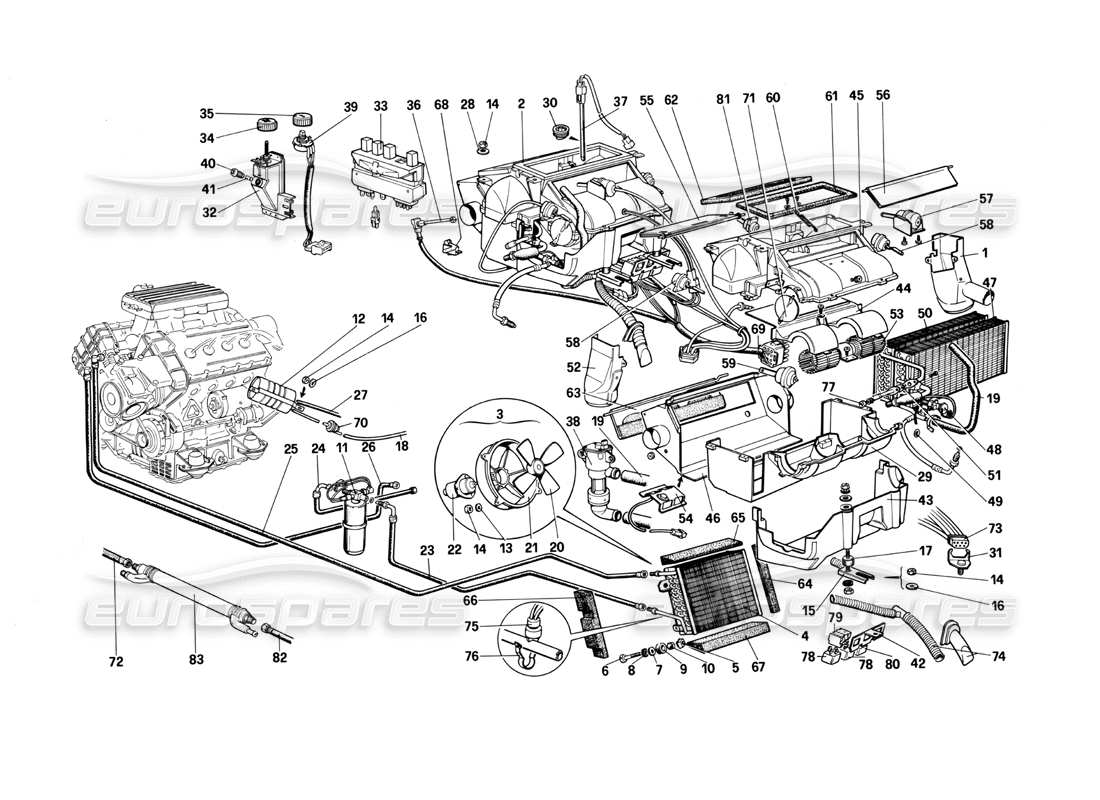

Ferrari Mondial 3.0 QV (1984) Heating System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 61425900
CONVOYEUR GAUCHE (LHD)
depuis £70,77
depuis £70,77
# 001
MPN: 61426300
CONVOYEUR GAUCHE (RHD)
depuis £67,40
depuis £67,40
# 002
MPN: 61039900
CLIMATISATION COMPLÈTE (LHD)
depuis £849,35
depuis £849,35
# 002
MPN: 61129600
CLIMATISATION COMPLÈTE (RHD)
depuis £564,13
depuis £564,13
# 003
MPN: 61432000
ASSEMBLAGE DE VENTILATEUR AC
Voir aussi 65519200
depuis £138,11
depuis £138,11
Cette pièce remplace le numéro de pièce 60646700 - et 1 plus. Cliquez pour voir les détails
# 003
MPN: 65519200
ASSEMBLAGE DE VENTILATEUR AC
depuis £219,14
depuis £219,14
Cette pièce remplace la pièce numéro 61432000 que nous avons en stock
# 004
MPN: 60649100
CONDENSEUR CA
depuis £323,95
depuis £323,95
# 005
MPN: 60659100
NOIX
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 0-166-1-039-50 - et 1 plus. Cliquez pour voir les détails
# 006
MPN: 10902611
VIS
depuis £0,52
depuis £0,52
# 007
MPN: 12643701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12643704 - et 1 plus. Cliquez pour voir les détails
# 008
MPN: 10615471
Rondelle
Remplacement
Remplacement
# 009
MPN: 103549
BAGUE EN CAOUTCHOUC
depuis £0,74
depuis £0,74
# 010
MPN: 103550
ESPACEUR
depuis £28,08
depuis £28,08
Cette pièce remplace le numéro de pièce 4130913
# 011
MPN: 129101/A
FILTRE SÉCHOIR
depuis £105,61
depuis £105,61
Cette pièce remplace la pièce numéro 129101 que nous avons en stock - et 5 plus. Cliquez pour voir les détails
# 012
MPN: 60662500
RÉSERVOIR À VIDE
À l'épuisement
Remplacement
Remplacement
# 012
MPN: 61642700
RÉSERVOIR À VIDE AVEC VALVE
À l'épuisement 60662500
depuis £191,49
depuis £191,49
Cette pièce remplace le numéro de pièce 60662500 - et 3 plus. Cliquez pour voir les détails
# 013
MPN: 12644401
Rondelle
depuis £0,53
depuis £0,53
# 014
MPN: 12574211
NOIX
depuis £0,71
depuis £0,71
# 015
MPN: 60726800
support
depuis £8,06
depuis £8,06
# 016
MPN: 10519401
Rondelle
depuis £0,71
depuis £0,71
# 017
MPN: 102947
SUPPORT ANTI-VIBRATION
depuis £7,35
depuis £7,35
Cette pièce remplace le numéro de pièce 102007 - et 14 plus. Cliquez pour voir les détails
# 018
MPN: 61132000
TUYAU
depuis £57,79
depuis £57,79
# 019
MPN: 61084700
TUYAU (LHD)
depuis £14,49
depuis £14,49
# 019
MPN: 61150000
TUYAU (à droite)
depuis £112,67
depuis £112,67
# 020
MPN: 122953
VENTILATEUR
depuis £63,41
depuis £63,41
# 021
MPN: 60870300
CONVOYEUR
depuis £239,19
depuis £239,19
# 022
MPN: 123136
MOTEUR DE VENTILATEUR ÉLECTRIQUE
depuis £692,24
depuis £692,24
# 023
MPN: 61369300
CONDENSEUR DE TUYAU - SÉCHOIR (LHD)
depuis £83,13
depuis £83,13
Cette pièce remplace le numéro de pièce 60724500 - et 1 plus. Cliquez pour voir les détails
# 023
MPN: 61369800
CONDENSEUR DE TUYAU - SÉCHOIR (RHD)
depuis £36,81
depuis £36,81
Cette pièce remplace le numéro de pièce 60839500
# 024
MPN: 61369400
TUYAU DE SÉCHOIR - ÉVAPORATEUR
depuis £226,38
depuis £226,38
Cette pièce remplace le numéro de pièce 60724600
# 025
MPN: 61369500
TUYAU, COMPRESSEUR ASPERA - CONDENSEUR (4V.)
depuis £101,43
depuis £101,43
Cette pièce remplace le numéro de pièce 60724700 - et 1 plus. Cliquez pour voir les détails
# 025
MPN: 61370100
TUYAU DE COMPRESSEUR - CONDENSEUR (CAB.)
depuis £195,09
depuis £195,09
# 025
MPN: 61607900
TUYAU, COMPRESSEUR SANKYO - CONDENSEUR (4V.)
depuis £124,18
depuis £124,18
Cette pièce remplace le numéro de pièce 61345000 - et 1 plus. Cliquez pour voir les détails
# 026
MPN: 118625
TUYAU D'ÉVAPORATEUR - COMPRESSEUR (4V.)
Voir aussi 60724800
depuis £486,50
depuis £486,50
Cette pièce remplace le numéro de pièce 109868
# 026
MPN: 60724800
TUYAU D'ÉVAPORATEUR - COMPRESSEUR (4V.)
LHD - à 30 - 10 - 82
Remplacement
Remplacement
# 026
MPN: 61179800
TUYAU D'ÉVAPORATEUR - COMPRESSEUR (4V.)
RHD à 30 - 10 - 82
depuis £202,28
depuis £202,28
# 026
MPN: 61369600
TUYAU D'ÉVAPORATEUR - COMPRESSEUR ASPERA (4V.)
Conduite à gauche de 1 - 11 - 82
depuis £237,08
depuis £237,08
Cette pièce remplace le numéro de pièce 61194000
# 026
MPN: 61369900
TUYAU D'ÉVAPORATEUR - COMPRESSEUR ASPERA (4V.)
Conduite à droite de 1 à 11 à 82
depuis £279,87
depuis £279,87
Cette pièce remplace le numéro de pièce 61194100
# 026
MPN: 61370200
TUYAU, ÉVAPORATEUR - COMPRESSEUR ASPERA
Conduite à gauche - Cabine.
depuis £239,55
depuis £239,55
Cette pièce remplace le numéro de pièce 61345100
# 026
MPN: 61601100
TUYAU, ÉVAPORATEUR - ASPERA - COMPRESSEUR
Conduite à droite - Cabriolet
Remplacement
Remplacement
# 026
MPN: 61607700
TUYAU D'ÉVAPORATEUR - COMPRESSEUR SANKYO (4V.)
Conduite à gauche
depuis £83,91
depuis £83,91
# 026
MPN: 61607800
TUYAU D'ÉVAPORATEUR - COMPRESSEUR SANKYO (4V.)
RHD
depuis £225,79
depuis £225,79
# 026
MPN: 61608000
TUYAU D'ÉVAPORATEUR - COMPRESSEUR SANKYO
Conduite à gauche - Cabine.
depuis £170,10
depuis £170,10
# 026
MPN: 61608100
TUYAU, ÉVAPORATEUR - SANKYO - COMPRESSEUR
Conduite à droite - Cabriolet
depuis £200,54
depuis £200,54
Cette pièce remplace le numéro de pièce 61601100
# 027
MPN: 118502
TUYAU, RACCORD VERS RÉSERVOIR VIDER
Pour cabine. Utilisez le numéro. 124791
depuis £36,16
depuis £36,16
Cette pièce remplace le numéro de pièce 115148 - et 1 plus. Cliquez pour voir les détails
# 028
MPN: 12640624
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12640601 - et 1 plus. Cliquez pour voir les détails
# 029
MPN: 60929100
SECTION INFÉRIEURE DU CARTER (LHD)
depuis £76,91
depuis £76,91
# 029
MPN: 60941800
SECTION INFÉRIEURE DU CARTER (RHD)
# 030
MPN: 61086200
PLOMB JUSTE
depuis £1,49
depuis £1,49
# 031
MPN: 61079900
support
depuis £7,89
depuis £7,89
# 032
MPN: 61112300
UNITÉ DE CONTRÔLE DE VITESSE
depuis £5 236,92
depuis £5 236,92
# 033
MPN: 61078600
UNITÉ À BOUTON-POUSSOIR (LHD)
depuis £323,85
depuis £323,85
# 033
MPN: 61131300
UNITÉ À BOUTON-POUSSOIR (à droite)
depuis £174,58
depuis £174,58
# 034
MPN: 61112400
KNO POUR LE CONTRÔLE DE VITESSE
depuis £57,01
depuis £57,01
# 035
MPN: 61112500
BOUTON DE POTENTIOMÈTRE
depuis £57,57
depuis £57,57
# 036
MPN: 61079600
CAPTEUR
depuis £632,24
depuis £632,24
# 037
MPN: 61079500
CAPTEUR
Remplacement
Remplacement
# 038
MPN: 61079000
VANNE ÉLECTROMAGNÉTIQUE
depuis £1 697,63
depuis £1 697,63
Cette pièce remplace le numéro de pièce 63241600
# 039
MPN: 61078700
POTENTIOMÈTRE
depuis £820,50
depuis £820,50
# 040
MPN: 60928800
PORTE-FUSIBLE
depuis £12,36
depuis £12,36
# 041
MPN: 60928900
FUSIBLE
depuis £2,99
depuis £2,99
# 042
MPN: 61430800
support
# 043
MPN: 61136700
BOÎTE BASSE (LHD)
depuis £349,03
depuis £349,03
# 044
MPN: 60929200
CASE SECTION INTERMÉDIAIRE (LHD)
depuis £37,71
depuis £37,71
# 044
MPN: 60941900
CASE SECTION INTERMÉDIAIRE (RHD)
depuis £66,64
depuis £66,64
# 045
MPN: 60929300
PARTIE SUPÉRIEURE DU BOÎTIER
depuis £98,14
depuis £98,14
# 046
MPN: 60929400
SECTION AVANT DU BOÎTIER
depuis £45,49
depuis £45,49
# 047
MPN: 60929500
UNITÉ ÉVAPORATEUR (LHD)
depuis £287,28
depuis £287,28
# 047
MPN: 60942000
UNITÉ ÉVAPORATEUR (à droite)
depuis £287,28
depuis £287,28
# 048
MPN: 60929600
SOUPAPE DE DÉTENTE
depuis £240,29
depuis £240,29
Cette pièce remplace le numéro de pièce 106644 - et 1 plus. Cliquez pour voir les détails
# 049
MPN: 60929700
BAGUE D'ÉTANCHÉITÉ
depuis £3,35
depuis £3,35
# 050
MPN: 60929800
CHAUFFAGE (gauche à gauche)
depuis £273,60
depuis £273,60
# 050
MPN: 60942100
CHAUFFAGE (à droite)
depuis £316,74
depuis £316,74
# 051
MPN: 60930000
joint
Remplacement
Remplacement
# 052
MPN: 61425800
CONVOYEUR DROIT
Remplacement
Remplacement
# 053
MPN: 60930100
UNITÉ DE VENTILATEUR
depuis £284,46
depuis £284,46
# 054
MPN: 127014
TRANSISTOR DE PUISSANCE
depuis £108,39
depuis £108,39
Cette pièce remplace la pièce numéro 60930200 que nous avons en stock
# 055
MPN: 60930300
COUCHE SUPÉRIEURE
depuis £22,60
depuis £22,60
# 056
MPN: 60930400
CAPOT ARRIÈRE
depuis £20,23
depuis £20,23
# 057
MPN: 60930500
ACTIONNEUR
depuis £35,43
depuis £35,43
# 058
MPN: 60930600
ACTIONNEUR LATÉRAL
depuis £17,12
depuis £17,12
# 059
MPN: 60930700
ACTIONNEUR POUR COUVERCLE DE DÉGIVREUR
depuis £25,71
depuis £25,71
# 060
MPN: 60930800
RESSORT DE RAPPEL POUR COUVERCLE ARRIÈRE
depuis £3,30
depuis £3,30
# 061
MPN: 60930900
joint
depuis £6,28
depuis £6,28
# 062
MPN: 60931000
joint
depuis £5,44
depuis £5,44
# 063
MPN: 60931100
COUVERCLE AVANT AVEC JOINT
depuis £30,48
depuis £30,48
# 064
MPN: 60729400
JOINT GAUCHE POUR CONDENSEUR
depuis £1,85
depuis £1,85
# 065
MPN: 60729200
JOINT SUPÉRIEUR POUR CONDENSEUR
depuis £9,10
depuis £9,10
# 066
MPN: 60729300
JOINT DROIT POUR CONDENSEUR
depuis £23,23
depuis £23,23
# 067
MPN: 60729100
JOINT INFÉRIEUR POUR CONDENSEUR
depuis £30,75
depuis £30,75
# 068
MPN: 60931200
MICRO-INTERRUPTEUR
depuis £32,05
depuis £32,05
# 069
MPN: 931300
Assemblage de câbles
# 070
MPN: 61653800
VANNE UNIDIRECTIONNELLE
Remplacement
Remplacement
# 071
MPN: 60931500
COUVERCLE LATÉRAL
depuis £1,76
depuis £1,76
# 072
MPN: 61317200
TUYAU, ÉCHANGEUR DE CHALEUR - COMPRESSEUR
Tropique uniquement
depuis £166,31
depuis £166,31
# 073
MPN: 61112200
RACCORDEMENT POUR TUYAUX À VIDE
depuis £47,94
depuis £47,94
# 074
MPN: 61136600
TUYAU D'ÉVACUATION DES CONDENSAT
depuis £40,66
depuis £40,66
# 075
MPN: 61047900
CONTACT THERMIQUE BIMETAL
Remplacement
Remplacement
# 076
MPN: 60815000
CLIP POUR CONTACT THERMIQUE
depuis £2,00
depuis £2,00
# 077
MPN: 15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 15896210 que nous avons en stock
# 078
MPN: 40130007
RELAIS
0332209151
depuis £17,11
depuis £17,11
Cette pièce remplace le numéro de pièce 110356 - et 1 plus. Cliquez pour voir les détails
# 079
MPN: 61430700
BLOC POUR RELAIS
depuis £3,89
depuis £3,89
# 080
MPN: 40130106
RELAIS
depuis £11,40
depuis £11,40
Cette pièce remplace le numéro de pièce 110355
# 081
MPN: 61268000
ACTIONNEUR INTÉRIEUR
depuis £14,42
depuis £14,42
# 082

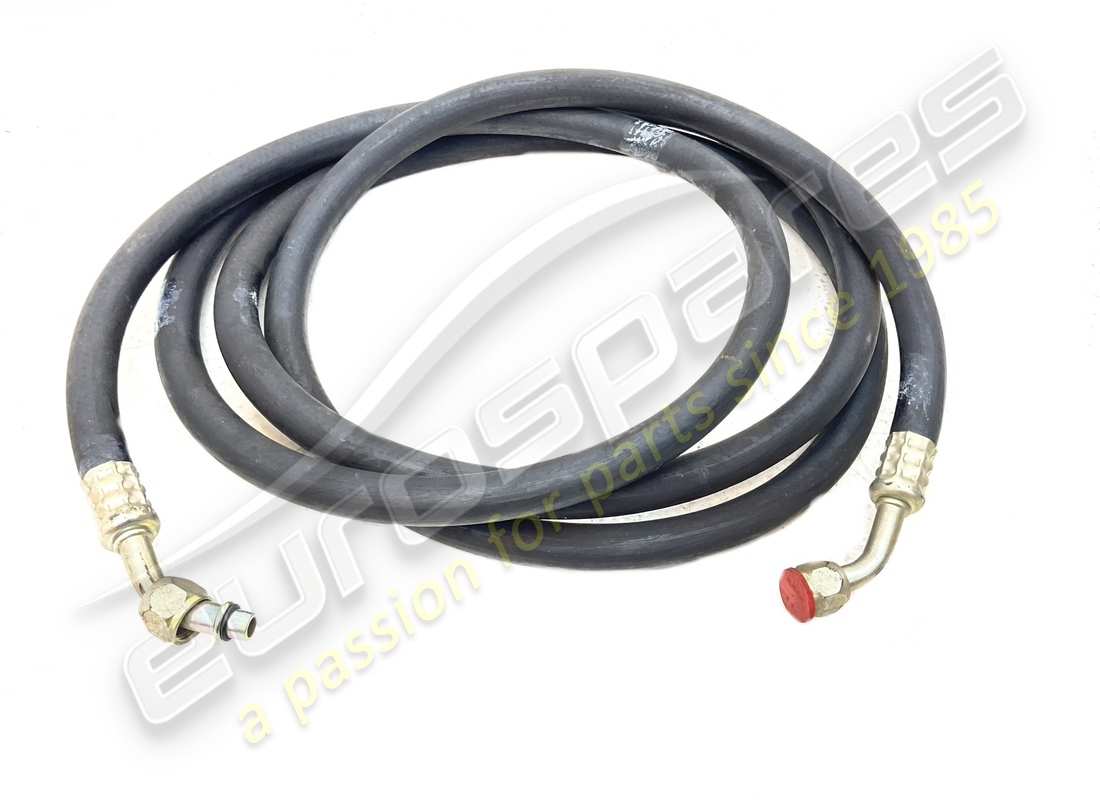

MPN: 61261500
TUYAU, ÉVAPORATEUR - ÉCHANGEUR DE CHALEUR
Tropique uniquement - à 30 - 10 -82
depuis £119,82
depuis £119,82
# 082
MPN: 61370000
TUYAU, ÉVAPORATEUR - ÉCHANGEUR DE CHALEUR
Tropique uniquement - de 1 à 11 à 82
depuis £125,82
depuis £125,82
# 083
MPN: 120648
ÉCHANGE DE CHALEUR
Tropic uniquement sur châssis………….
depuis £1 099,12
depuis £1 099,12
# 083
MPN: 120920
ÉCHANGE DE CHALEUR
Tropic uniquement à partir du châssis………….
depuis £1 157,22
depuis £1 157,22
-part-diagram-123.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-124.webp "FERRARI MONDIAL 3.0 QV (1984) TOIT OUVRANT - QUATTROVALVOLE SCHÉMA DES PIÈCES")
-part-diagram-125.webp "FERRARI MONDIAL 3.0 QV (1984) HAUT - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-a.webp "FERRARI MONDIAL 3.0 QV (1984) UNITÉS D'ASSEMBLAGE DE RECHANGE - MÉCANIQUE SCHÉMA DES PIÈCES")
-part-diagram-b.webp "FERRARI MONDIAL 3.0 QV (1984) UNITÉS D'ASSEMBLAGE DE RECHANGE - CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI MONDIAL 3.0 QV (1984) MOTEUR - BOÎTE DE VITESSES ET SUPPORTS SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI MONDIAL 3.0 QV (1984) CARTER SCHÉMA DES PIÈCES")
-part-diagram-003.webp "FERRARI MONDIAL 3.0 QV (1984) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-004.webp "FERRARI MONDIAL 3.0 QV (1984) ENTRETOISE DE VOLANT MOTEUR ET DE CARTER D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-005.webp "FERRARI MONDIAL 3.0 QV (1984) CULASSE (DROITE) SCHÉMA DES PIÈCES")
-part-diagram-006.webp "FERRARI MONDIAL 3.0 QV (1984) CULASSE (GAUCHE) SCHÉMA DES PIÈCES")
-part-diagram-007.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE CHRONOMÉTRAGE - COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI MONDIAL 3.0 QV (1984) POMPE À CARBURANT ET TUYAUX (QUATTROVALVOLE) SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI MONDIAL 3.0 QV (1984) POMPE À ESSENCE ET TUYAUX (CABRIOLET) SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME D'INJECTION DE CARBURANT - DISTRIBUTEURS DE CARBURANT, CONDUITES SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI MONDIAL 3.0 QV (1984) ADMISSION D'AIR ET COLLECTEURS SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI MONDIAL 3.0 QV (1984) BOÎTIER DE PAPILLON ET LIAISON SCHÉMA DES PIÈCES")
-part-diagram-014.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-part-diagram-016.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE LUBRIFICATION SCHÉMA DES PIÈCES")
-part-diagram-017.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-018.webp "FERRARI MONDIAL 3.0 QV (1984) POMPE À EAU ET TUYAUTERIE SCHÉMA DES PIÈCES")
-part-diagram-019.webp "FERRARI MONDIAL 3.0 QV (1984) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI MONDIAL 3.0 QV (1984) COMMANDE DE DÉBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI MONDIAL 3.0 QV (1984) BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-022.webp "FERRARI MONDIAL 3.0 QV (1984) BOÎTE DE VITESSES - CARTER DE DIFFÉRENTIEL ET CARTER D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-023.webp "FERRARI MONDIAL 3.0 QV (1984) ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI MONDIAL 3.0 QV (1984) ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI MONDIAL 3.0 QV (1984) COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI MONDIAL 3.0 QV (1984) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-027.webp "FERRARI MONDIAL 3.0 QV (1984) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-028.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME HYDRAULIQUE DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE FREINAGE (VALABLE UNIQUEMENT POUR LES LHD JUSQU'AU CHÂSSIS N° 43011) SCHÉMA DES PIÈCES")
-part-diagram-030.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE FREINAGE (VALABLE POUR RHD - POUR LHD À PARTIR DU CHÂSSIS N° 43013) SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI MONDIAL 3.0 QV (1984) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE (VALABLES UNIQUEMENT POUR LES CONDUITES À GAUCHE JUSQU'AU CHÂSSIS N° 43011) SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI MONDIAL 3.0 QV (1984) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE (VALABLES POUR RHD-POUR LHD À PARTIR DU CHÂSSIS N° 43013) SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI MONDIAL 3.0 QV (1984) COMMANDE DE FREIN À MAIN (VALABLE UNIQUEMENT POUR LES LHD JUSQU'AU CHÂSSIS N° 43011) SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI MONDIAL 3.0 QV (1984) COMMANDE DE FREIN À MAIN (VALABLE POUR RHD - POUR LHD À PARTIR DU CHÂSSIS N° 43013) SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI MONDIAL 3.0 QV (1984) BOÎTE DE DIRECTION ET TRINGLERIE SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI MONDIAL 3.0 QV (1984) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSION AVANT - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSION ARRIÈRE - WISHBBNES SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI MONDIAL 3.0 QV (1984) ROUES SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI MONDIAL 3.0 QV (1984) ALLUMAGE DU MOTEUR - (QUATTROVALVOLE) SCHÉMA DES PIÈCES")
-part-diagram-043.webp "FERRARI MONDIAL 3.0 QV (1984) ALLUMAGE DU MOTEUR - (CABRIOLET) SCHÉMA DES PIÈCES")
-part-diagram-044.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE PRODUCTION ÉLECTRIQUE - (MOTEUR AVEC COURROIE UNIQUE) SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI MONDIAL 3.0 QV (1984) SYSTÈME DE PRODUCTION ÉLECTRIQUE - (MOTEUR AVEC 2 COURROIE INDIVIDUELLE) SCHÉMA DES PIÈCES")
-part-diagram-046.webp "FERRARI MONDIAL 3.0 QV (1984) COMPRESSEUR ET COMMANDES DE CLIMATISATION SCHÉMA DES PIÈCES")
-part-diagram-047.webp "FERRARI MONDIAL 3.0 QV (1984) TROUSSE À OUTILS SCHÉMA DES PIÈCES")
-part-diagram-048.webp "FERRARI MONDIAL 3.0 QV (1984) PÉDALIER - COMMANDE D'EMBRAYAGE (VARIANTES POUR LA VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-049.webp "FERRARI MONDIAL 3.0 QV (1984) COMMANDE DES GAZ ET SYSTÈME HYDRAULIQUE DE FREINAGE (VARIANTES POUR LA VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-101.webp "FERRARI MONDIAL 3.0 QV (1984) CARROSSERIE - ÉLÉMENTS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-102.webp "FERRARI MONDIAL 3.0 QV (1984) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI MONDIAL 3.0 QV (1984) CARROSSERIE - ELÉMENTS INTÉRIEURS - QUATTROVALVOLE SCHÉMA DES PIÈCES")
-part-diagram-104.webp "FERRARI MONDIAL 3.0 QV (1984) CARROSSERIE - ELÉMENTS INTÉRIEURS - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-105.webp "FERRARI MONDIAL 3.0 QV (1984) ISOLATION DES BAGAGES ET DE L'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-106.webp "FERRARI MONDIAL 3.0 QV (1984) QUATTROVALVOLE ISOLATION BAGAGES ET COMPARTIMENT PASSAGER - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-107.webp "FERRARI MONDIAL 3.0 QV (1984) COUVERCLE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-108.webp "FERRARI MONDIAL 3.0 QV (1984) COUVERCLE ET MOQUETTE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-109.webp "FERRARI MONDIAL 3.0 QV (1984) COUVERCLE DU COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-110.webp "FERRARI MONDIAL 3.0 QV (1984) PORTES - QUATTROVALVOLE SCHÉMA DES PIÈCES")
-part-diagram-111.webp "FERRARI MONDIAL 3.0 QV (1984) PORTES - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-112.webp "FERRARI MONDIAL 3.0 QV (1984) PARE-CHOCS, FEUX ET LUNETTES AVANT SCHÉMA DES PIÈCES")
-part-diagram-113.webp "FERRARI MONDIAL 3.0 QV (1984) PARE-CHOCS, FEUX ET LUNETTES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-114.webp "FERRARI MONDIAL 3.0 QV (1984) SIÈGES - QUATTROVALVOLE SCHÉMA DES PIÈCES")
-part-diagram-115.webp "FERRARI MONDIAL 3.0 QV (1984) SIÈGES - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-116.webp "FERRARI MONDIAL 3.0 QV (1984) TOIT, TUNNEL ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-117.webp "FERRARI MONDIAL 3.0 QV (1984) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-118.webp "FERRARI MONDIAL 3.0 QV (1984) INSTRUMENTS SCHÉMA DES PIÈCES")
-part-diagram-119.webp "FERRARI MONDIAL 3.0 QV (1984) DISPOSITIF DE LEVAGE DES LUMIÈRES ET PHARES SCHÉMA DES PIÈCES")
-part-diagram-120.webp "FERRARI MONDIAL 3.0 QV (1984) TABLEAU ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-121.webp "FERRARI MONDIAL 3.0 QV (1984) ESSUIE-GLACE - RONDELLE ET KLAXON SCHÉMA DES PIÈCES")
