022 - Système de lubrification

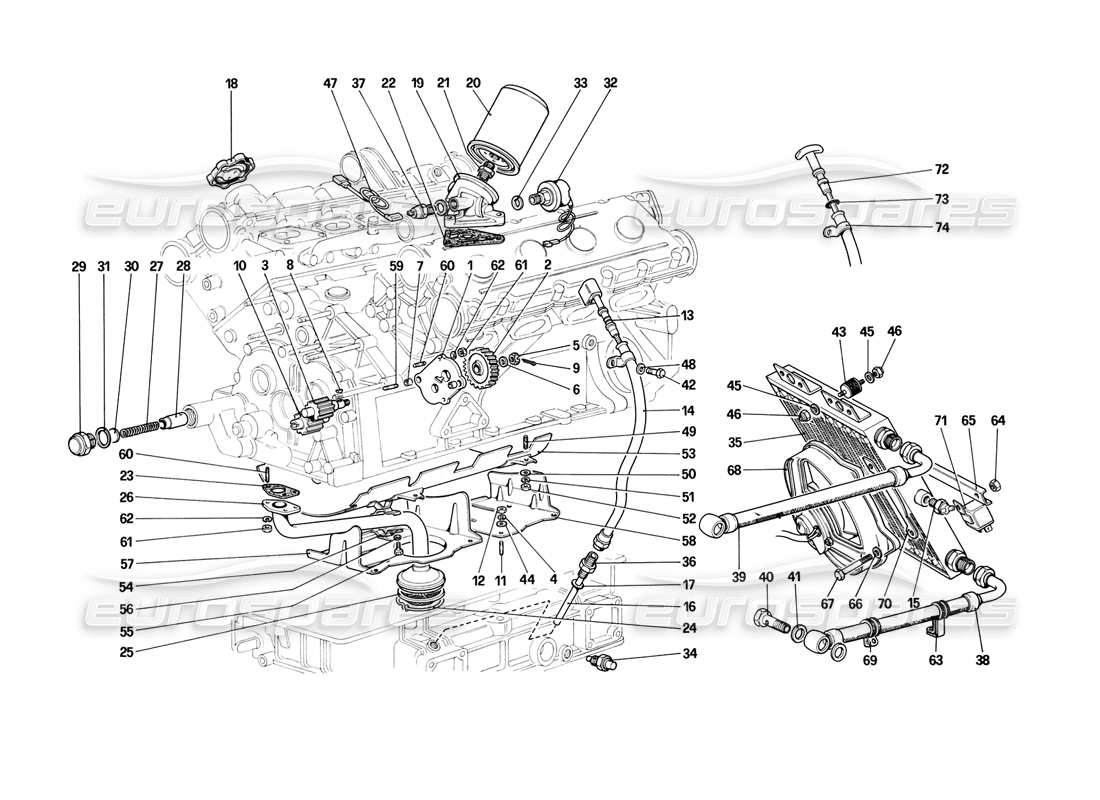

Ferrari Mondial 3.2 QV (1987) Lubrication System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 109300
COUVERCLE POUR POMPE A HUILE
depuis £84,63
depuis £84,63
# 002
MPN: 117659
ENGRENAGE DE POMPE
25 dents
depuis £304,57
depuis £304,57
# 003
MPN: 109956
ENGRENAGE
depuis £718,29
depuis £718,29
Cette pièce remplace la pièce numéro 109966 que nous avons en stock
# 004
MPN: 106849
RONDELLE Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 11195473
# 005
MPN: 102900
NOIX
depuis £7,66
depuis £7,66
Cette pièce remplace le numéro de pièce 4146931
# 006
MPN: 11198570
Rondelle
depuis £0,47
depuis £0,47
# 007
MPN: 102725
GOUJON
depuis £0,67
depuis £0,67
# 008
MPN: 10205620
LANGUE
depuis £0,50
depuis £0,50
# 009
MPN: 10734301
GOUPILLE FENDUE
depuis £0,53
depuis £0,53
# 010
MPN: 109308
ENGRENAGES ENTRAÎNÉS
depuis £89,85
depuis £89,85
# 011
MPN: 13539024
GOUJON DE PROTECTION
depuis £0,82
depuis £0,82
Cette pièce remplace le numéro de pièce 13539021
# 012
MPN: 15896411
NOIX
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 15896401
# 013
MPN: 116051
TIGE DE NIVEAU D'HUILE
(coupé uniquement)
depuis £184,25
depuis £184,25
# 013
MPN: 120347
TIGE DE NIVEAU D'HUILE
(cabriolet uniquement)
depuis £468,70
depuis £468,70
# 014
MPN: 118633
(B) TUYAU POUR TIGE DE NIVEAU - PAS POUR C7
Pour Cabriolet, utilisez le numéro. 120367
depuis £85,78
depuis £85,78
# 014
MPN: 132446
(2B) TUYAU POUR TIGE DE NIVEAU - POUR C7
depuis £63,22
depuis £63,22
# 014
MPN: 132502
(1B) TUYAU POUR TIGE DE NIVEAU - POUR C7
depuis £68,99
depuis £68,99
# 015
MPN: 123277
THERMOSWITCH
depuis £129,35
depuis £129,35
# 016
MPN: 107868
TUBE DE JAUGE
depuis £41,21
depuis £41,21
# 017
MPN: 10259960
joint
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 95017
# 018
MPN: 103936
BOUCHON D'HUILE
depuis £45,00
depuis £45,00
# 019
MPN: 123863
SOCLE FILTRE
depuis £92,83
depuis £92,83
# 020
MPN: 100325/OE
FILTRE À HUILE (PLEIN DÉBIT)
depuis £56,00
depuis £56,00
# 021
MPN: 121246
SYNDICAT
depuis £50,71
depuis £50,71
# 022
MPN: 123869
JOINT - PAS POUR C8
Remplacement
Remplacement
# 022
MPN: 135120
JOINT - POUR C8
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 123869 - et 1 plus. Cliquez pour voir les détails
# 023
MPN: 134961
JOINT - PAS POUR C8
depuis £2,27
depuis £2,27
Cette pièce remplace le numéro de pièce 103942
# 023
MPN: 134961
JOINT - POUR C8
depuis £2,27
depuis £2,27
Cette pièce remplace le numéro de pièce 103942
# 024
MPN: 103944
JOINT D'ÉTANCHÉITÉ DU FILTRE
depuis £39,78
depuis £39,78
Cette pièce remplace le numéro de pièce 24124 - et 4 plus. Cliquez pour voir les détails
# 025
MPN: 100332
FILTRE DE PUISARD
depuis £10,27
depuis £10,27
Cette pièce remplace le numéro de pièce 240387 - et 13 plus. Cliquez pour voir les détails
# 026
MPN: 105998
TUBE DE RÉCUPÉRATION D'HUILE
# 026
MPN: 129551
TUYAU D'ASPIRATION
Du moteur no. 1392 euros. 686 États-Unis
depuis £31,88
depuis £31,88
# 027
MPN: 133550
RESSORT POUR SOUPAPE DE RÉGLAGE DE PRESSION
depuis £63,24
depuis £63,24
# 028
MPN: 125885
PISTON
depuis £126,45
depuis £126,45
Cette pièce remplace le numéro de pièce 106236 - et 1 plus. Cliquez pour voir les détails
# 029
MPN: 106237
PRISE
depuis £48,21
depuis £48,21
# 030
MPN: 135679
ESPACEUR
depuis £1,07
depuis £1,07
# 031
MPN: 144487
joint
depuis £19,08
depuis £19,08
# 032
MPN: 122592
UNITÉ ÉMETTRICE M18X1.5
depuis £320,85
depuis £320,85
Cette pièce remplace le numéro de pièce 114927 - et 1 plus. Cliquez pour voir les détails
# 033
MPN: 10259960
joint
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 95017
# 034
MPN: 107576
THERMISTANCE DE TEMPÉRATURE D'HUILE
depuis £68,94
depuis £68,94
Cette pièce remplace le numéro de pièce 4159681 - et 1 plus. Cliquez pour voir les détails
# 035
MPN: 126922

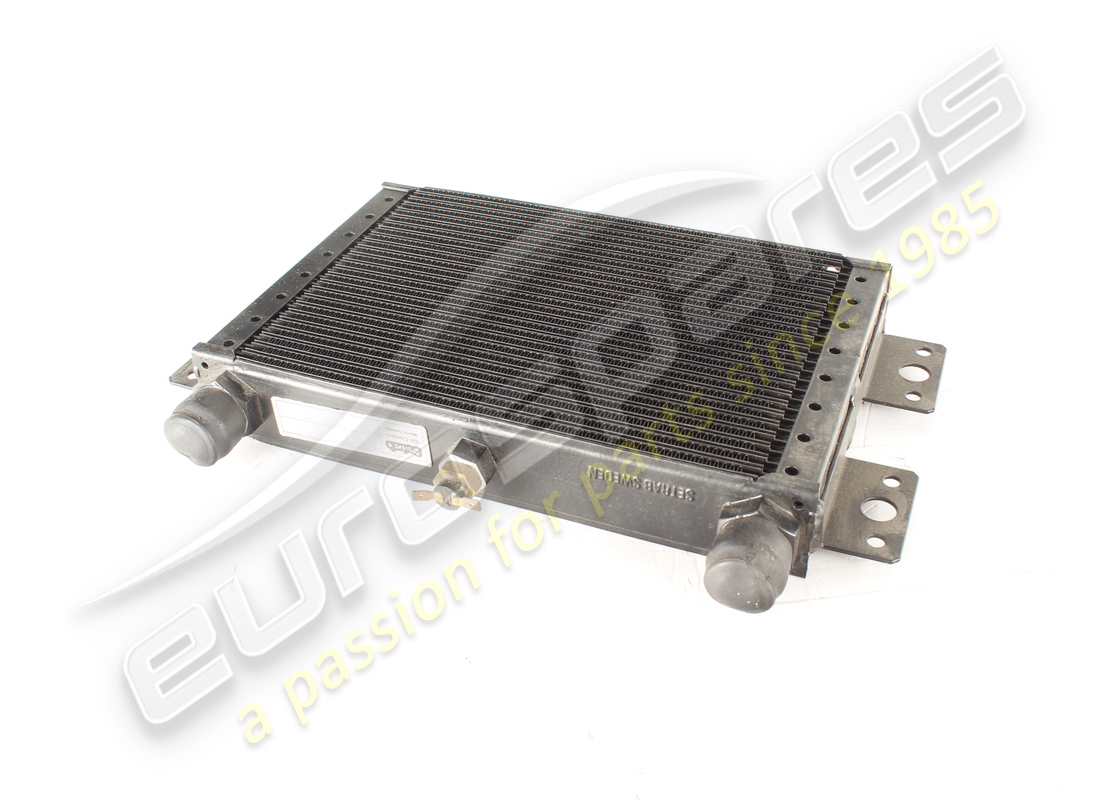

RADIATEUR D'HUILE
depuis £1 297,13
depuis £1 297,13
# 036
MPN: 102668
SYNDICAT
depuis £34,35
depuis £34,35
Cette pièce remplace le numéro de pièce 100319
# 037
MPN: 110664
COMMUTATEUR POUR TÉMOIN DE PRESSION D'HUILE
depuis £12,82
depuis £12,82
# 038
MPN: 126910

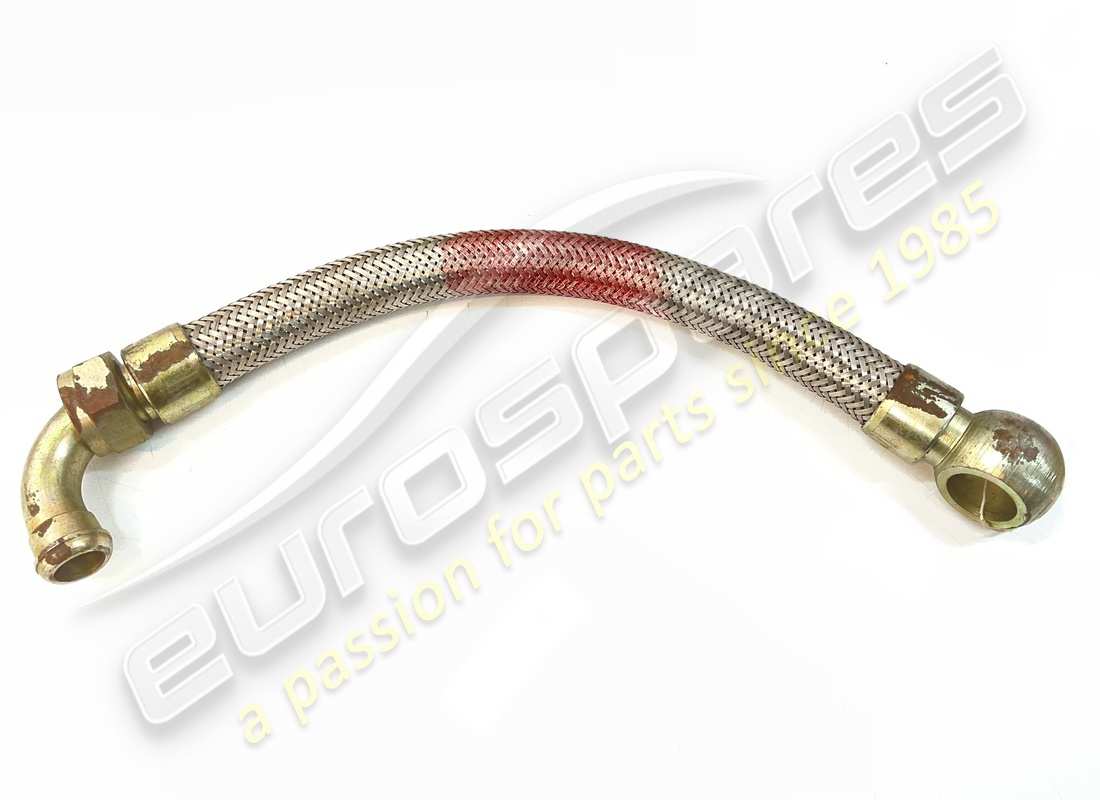

TUYAU DU REFROIDISSEUR AU CARTER MOTEUR
Pour Cabriolet, utilisez le numéro. 128541
depuis £342,29
depuis £342,29
# 038
MPN: 128541
TUYAU (CABRIOLET SEULEMENT)
depuis £209,65
depuis £209,65
# 039
MPN: 126911
TUYAU DU REFROIDISSEUR AU FILTRE - SUPPORT
(coupé uniquement)
depuis £278,36
depuis £278,36
# 039
MPN: 128542
tuyau
(cabriolet uniquement)
depuis £132,17
depuis £132,17
# 040
MPN: 123881
SYNDICAT
depuis £21,53
depuis £21,53
# 041
MPN: 10246160
joint
depuis £0,51
depuis £0,51
# 042
MPN: 10902011
VIS
depuis £1,17
depuis £1,17
Cette pièce remplace le numéro de pièce 10902411
# 043
MPN: 102947
SUPPORT D'AMORTISSEMENT DES VIBRATIONS
depuis £7,25
depuis £7,25
Cette pièce remplace le numéro de pièce 102007 - et 14 plus. Cliquez pour voir les détails
# 044
MPN: 12638101
Rondelle
depuis £0,71
depuis £0,71
# 045
MPN: 12643701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12643704 - et 1 plus. Cliquez pour voir les détails
# 046
MPN: 12575411
NOIX
Remplacement
Remplacement
# 047
MPN: 112388
CÂBLE DE COMMUTATEUR
depuis £5,90
depuis £5,90
# 048
MPN: 12601271
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 103372 - et 1 plus. Cliquez pour voir les détails
# 049
MPN: 13516521
GOUJON SUR CARTER MOTEUR
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 102682 - et 1 plus. Cliquez pour voir les détails
# 050
MPN: 10519624
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10519601 - et 3 plus. Cliquez pour voir les détails
# 051
MPN: 127496
RONDELLE Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10516671 - et 2 plus. Cliquez pour voir les détails
# 052
MPN: 16102311
NOIX
depuis £0,45
depuis £0,45
Cette pièce remplace le numéro de pièce 16102315
# 053
MPN: 103929
BOUCLIER DE MANIVELLE
depuis £60,23
depuis £60,23
# 054
MPN: 103933
SUPPORT DE FIXATION
depuis £8,49
depuis £8,49
# 055
MPN: 10977710
BOULON
# 056
MPN: 11195471
Rondelle
Remplacement
Remplacement
# 057
MPN: 107073
BOUCLIER DE PUISARD
depuis £55,50
depuis £55,50
Cette pièce remplace le numéro de pièce 40361305
# 058
MPN: 107074
PLAQUE
depuis £29,35
depuis £29,35
Cette pièce remplace le numéro de pièce 40361206 - et 1 plus. Cliquez pour voir les détails
# 059
MPN: 13541124
GOUJON LONG
depuis £13,27
depuis £13,27
Cette pièce remplace le numéro de pièce 13541121
# 060
MPN: 13540821
GOUJON COURT
Remplacement
Remplacement
# 061
MPN: 15896214
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 15896211
# 062
MPN: 11197774
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 063
MPN: 128543

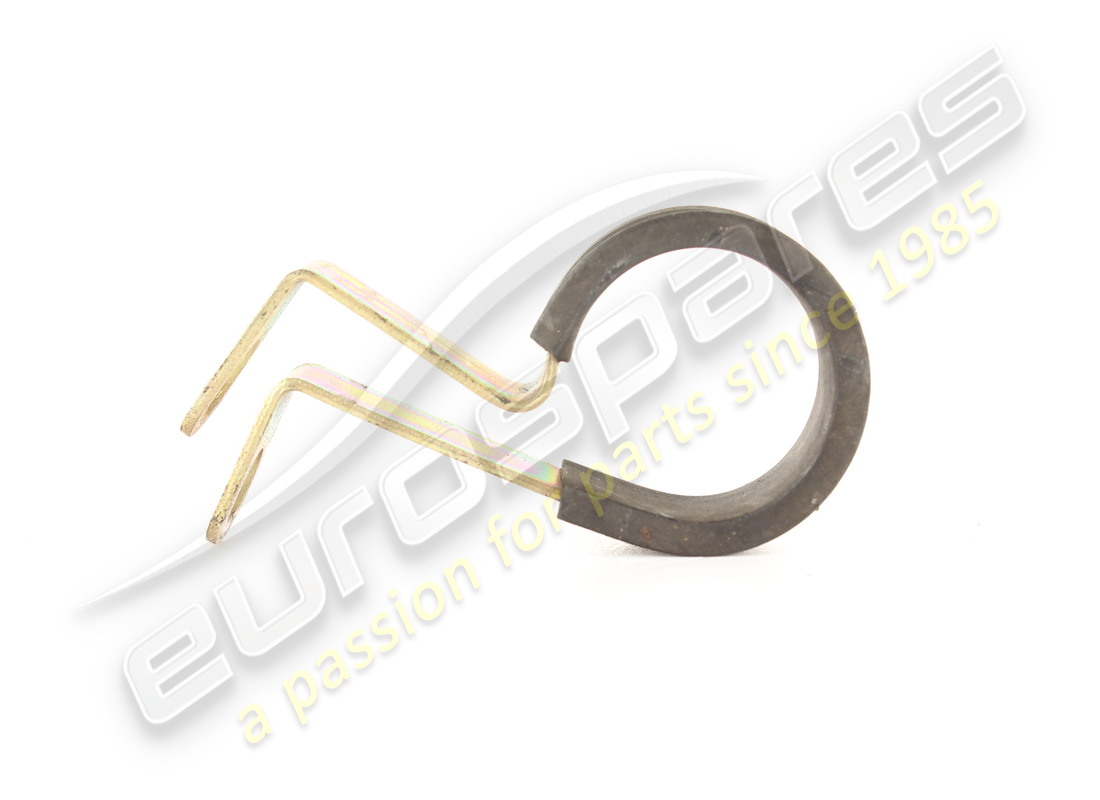

PINCE - UNIQUEMENT POUR CABRIOLET
depuis £3,30
depuis £3,30
# 064
MPN: 12574211
NOIX
depuis £0,71
depuis £0,71
# 065
MPN: 121163
support
depuis £14,86
depuis £14,86
# 066
MPN: 12639721
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12639711
# 067
MPN: 10901921
VIS
depuis £0,42
depuis £0,42
Cette pièce remplace le numéro de pièce 10901924 - et 1 plus. Cliquez pour voir les détails
# 068
MPN: 121161
MOTEUR ÉLECTRO-VENTILATEUR
depuis £82,02
depuis £82,02
# 068
MPN: 122951
VENTILATEUR DE REFROIDISSEMENT (POUR PAR NO.68)
depuis £33,92
depuis £33,92
# 069
MPN: 10450890
PINCE - UNIQUEMENT POUR CABRIOLET
depuis £0,53
depuis £0,53
# 070
MPN: 121162
ESPACEUR
depuis £16,32
depuis £16,32
# 071
MPN: 61914500
RELAIS DE COMMANDE
Après épuisement, utilisez le no. 62377000
depuis £8,64
depuis £8,64
# 072
MPN: 105657
BÂTON DE NIVEAU D'HUILE
depuis £56,01
depuis £56,01
# 073
MPN: 100317
(A) BAGUE D'ÉTANCHÉITÉ
(quantité minimale de commande = 10)
depuis £0,70
depuis £0,70
# 074
MPN: 120001
(A) TUYAU POUR TIGE DE NIVEAU
Pour Cabriolet, utilisez le numéro. 134104
depuis £137,07
depuis £137,07
# 074
MPN: 132483
(1A) TUYAU POUR TIGE DE NIVEAU - POUR C8
depuis £98,55
depuis £98,55
# 074
MPN: 134106
(2A) TUYAU POUR TIGE DE NIVEAU - POUR C8
depuis £69,17
depuis £69,17
-part-diagram-023.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI MONDIAL 3.2 QV (1987) POMPE À EAU ET TUYAUTERIE SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI MONDIAL 3.2 QV (1987) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI MONDIAL 3.2 QV (1987) COMMANDE DE DÉBRAYAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-027.webp "FERRARI MONDIAL 3.2 QV (1987) COMMANDE DE DÉBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-028.webp "FERRARI MONDIAL 3.2 QV (1987) BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI MONDIAL 3.2 QV (1987) BOÎTE DE VITESSES - CARTER DE DIFFÉRENTIEL ET CARTER D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-030.webp "FERRARI MONDIAL 3.2 QV (1987) ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI MONDIAL 3.2 QV (1987) ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI MONDIAL 3.2 QV (1987) COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI MONDIAL 3.2 QV (1987) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI MONDIAL 3.2 QV (1987) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME HYDRAULIQUE DE FREINAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME HYDRAULIQUE DE FREINAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME HYDRAULIQUE POUR ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME DE FREINAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI MONDIAL 3.2 QV (1987) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI MONDIAL 3.2 QV (1987) COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI MONDIAL 3.2 QV (1987) BOÎTE DE DIRECTION ET TRINGLERIE SCHÉMA DES PIÈCES")
-part-diagram-043.webp "FERRARI MONDIAL 3.2 QV (1987) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-044.webp "FERRARI MONDIAL 3.2 QV (1987) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI MONDIAL 3.2 QV (1987) SUSPENSION AVANT - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-046.webp "FERRARI MONDIAL 3.2 QV (1987) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-047.webp "FERRARI MONDIAL 3.2 QV (1987) SUSPENSION ARRIÈRE - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-048.webp "FERRARI MONDIAL 3.2 QV (1987) ROUES SCHÉMA DES PIÈCES")
-part-diagram-049.webp "FERRARI MONDIAL 3.2 QV (1987) ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-050.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME DE PRODUCTION D'ÉLECTRICITÉ SCHÉMA DES PIÈCES")
-part-diagram-051.webp "FERRARI MONDIAL 3.2 QV (1987) COMPRESSEUR ET COMMANDES DE CLIMATISATION SCHÉMA DES PIÈCES")
-part-diagram-052.webp "FERRARI MONDIAL 3.2 QV (1987) OUTIL - TROUSSE SCHÉMA DES PIÈCES")
-part-diagram-053.webp "FERRARI MONDIAL 3.2 QV (1987) PÉDALIER - COMMANDE D'EMBRAYAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT - VARIANTES POUR VERSION RH D) SCHÉMA DES PIÈCES")
-part-diagram-054.webp "FERRARI MONDIAL 3.2 QV (1987) PÉDALIER - COMMANDE D'EMBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT - VARIANTES POUR VERSION RH D) SCHÉMA DES PIÈCES")
-part-diagram-055.webp "FERRARI MONDIAL 3.2 QV (1987) COMMANDE D'ACCÉLÉRATEUR ET SYSTÈME HYDRAULIQUE DE FREINAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT - VARIANTES POUR LA VERSION RH D) SCHÉMA DES PIÈCES")
-part-diagram-056.webp "FERRARI MONDIAL 3.2 QV (1987) COMMANDE D'ACCÉLÉRATEUR ET SYSTÈME HYDRAULIQUE DE FREINAGE (POUR LES VOITURES AVEC SYSTÈME ANTIDÉRAPANT - VARIANTES POUR LA VERSION RH D) SCHÉMA DES PIÈCES")
-part-diagram-101.webp "FERRARI MONDIAL 3.2 QV (1987) CARROSSERIE - ÉLÉMENTS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-102.webp "FERRARI MONDIAL 3.2 QV (1987) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SANS ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI MONDIAL 3.2 QV (1987) CARROSSERIE - ÉLÉMENTS INTÉRIEURS AVEC ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-104.webp "FERRARI MONDIAL 3.2 QV (1987) CARROSSERIE - ÉLÉMENTS INTÉRIEURS - 3.2 MONDIAL COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-105.webp "FERRARI MONDIAL 3.2 QV (1987) CARROSSERIE - ELÉMENTS INTÉRIEURS - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-106.webp "FERRARI MONDIAL 3.2 QV (1987) BAGAGES ET COMPARTIMENT PASSAGERS, ISOLATION - 3.2 MONDIAL COUPÉ - USA - SA - AUS - CH87 - CH88 EXCLUS SCHÉMA DES PIÈCES")
-part-diagram-107.webp "FERRARI MONDIAL 3.2 QV (1987) BAGAGES ET COMPARTIMENT PASSAGERS, ISOLATION - 3.2 MONDIAL COUPE USA - SA - AUS - CH87 - CH88 SCHÉMA DES PIÈCES")
-part-diagram-108.webp "FERRARI MONDIAL 3.2 QV (1987) COMPARTIMENT BAGAGES ET PASSAGERS, ISOLATION - CABRIOLET-USA - SA EXCLUS SCHÉMA DES PIÈCES")
-part-diagram-109.webp "FERRARI MONDIAL 3.2 QV (1987) BAGAGES ET COFFRE PASSAGER, ISOLATION - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-110.webp "FERRARI MONDIAL 3.2 QV (1987) COUVERCLE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-111.webp "FERRARI MONDIAL 3.2 QV (1987) COMPARTIMENT MOTEUR ET MOQUETTE SCHÉMA DES PIÈCES")
-part-diagram-112.webp "FERRARI MONDIAL 3.2 QV (1987) COUVERCLE DU COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-113.webp "FERRARI MONDIAL 3.2 QV (1987) PORTES - 3.2 MONDIAL COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-114.webp "FERRARI MONDIAL 3.2 QV (1987) PORTES - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-115.webp "FERRARI MONDIAL 3.2 QV (1987) PARE-CHOCS, MOULURES ET LUMIÈRES SCHÉMA DES PIÈCES")
-part-diagram-116.webp "FERRARI MONDIAL 3.2 QV (1987) LUNETTES SCHÉMA DES PIÈCES")
-part-diagram-117.webp "FERRARI MONDIAL 3.2 QV (1987) SIÈGES - 3.2 MONDIAL COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-118.webp "FERRARI MONDIAL 3.2 QV (1987) SIÈGES - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-119.webp "FERRARI MONDIAL 3.2 QV (1987) TOIT, TUNNEL ET CEINTURES DE SÉCURITÉ - 3.2 MONDIAL COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-120.webp "FERRARI MONDIAL 3.2 QV (1987) TOIT, TUNNEL ET CEINTURES DE SÉCURITÉ - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-121.webp "FERRARI MONDIAL 3.2 QV (1987) PANNEAU D'INSTRUMENTS SCHÉMA DES PIÈCES")
-part-diagram-122.webp "FERRARI MONDIAL 3.2 QV (1987) INSTRUMENTS SCHÉMA DES PIÈCES")
-part-diagram-123.webp "FERRARI MONDIAL 3.2 QV (1987) DISPOSITIF DE LEVAGE DES PHARES ET PHARES SCHÉMA DES PIÈCES")
-part-diagram-124.webp "FERRARI MONDIAL 3.2 QV (1987) ESSUIE-GLACE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-125.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-126.webp "FERRARI MONDIAL 3.2 QV (1987) TABLEAUX ÉLECTRIQUES SCHÉMA DES PIÈCES")
-part-diagram-127.webp "FERRARI MONDIAL 3.2 QV (1987) CARTES ÉLECTRIQUES SECONDAIRES – CH88 EXCLUS SCHÉMA DES PIÈCES")
-part-diagram-128.webp "FERRARI MONDIAL 3.2 QV (1987) CARTES ÉLECTRIQUES SECONDAIRES - POUR CH88 SCHÉMA DES PIÈCES")
-part-diagram-129.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME DE CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-130.webp "FERRARI MONDIAL 3.2 QV (1987) TOIT OUVRANT - 3.2 MONDIAL COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-131.webp "FERRARI MONDIAL 3.2 QV (1987) HAUT - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI MONDIAL 3.2 QV (1987) MOTEUR - BOÎTE DE VITESSES ET SUPPORTS SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI MONDIAL 3.2 QV (1987) CARTER SCHÉMA DES PIÈCES")
-part-diagram-003.webp "FERRARI MONDIAL 3.2 QV (1987) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-004.webp "FERRARI MONDIAL 3.2 QV (1987) ENTRETOISE DE VOLANT MOTEUR ET DE CARTER D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-005.webp "FERRARI MONDIAL 3.2 QV (1987) CULASSE (DROITE) SCHÉMA DES PIÈCES")
-part-diagram-006.webp "FERRARI MONDIAL 3.2 QV (1987) CULASSE (GAUCHE) SCHÉMA DES PIÈCES")
-part-diagram-007.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME DE CHRONOMÉTRAGE - COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI MONDIAL 3.2 QV (1987) INJECTION D'AIR (POUR LA VERSION AMÉRICAINE) SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI MONDIAL 3.2 QV (1987) INJECTION D'AIR (POUR LA VERSION CH) SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME DE CONTRÔLE DES ÉMISSIONS ANTI-ÉVAPORATION (POUR LES VERSIONS US ET SA) SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI MONDIAL 3.2 QV (1987) POMPE À CARBURANT ET TUYAUX (PAS POUR LA VERSION AMÉRICAINE) SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI MONDIAL 3.2 QV (1987) POMPE À CARBURANT ET TUYAUX (POUR LA VERSION AMÉRICAINE) SCHÉMA DES PIÈCES")
-part-diagram-014.webp "FERRARI MONDIAL 3.2 QV (1987) CONDUITES DE DISTRIBUTEURS DE CARBURANT (PAS POUR LES VERSIONS AMÉRICAINES ET CH87) SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI MONDIAL 3.2 QV (1987) CONDUITES DE DISTRIBUTEURS DE CARBURANT (POUR LA VERSION AMÉRICAINE) SCHÉMA DES PIÈCES")
-part-diagram-016.webp "FERRARI MONDIAL 3.2 QV (1987) CONDUITES DE DISTRIBUTEURS DE CARBURANT (POUR LA VERSION CH87) SCHÉMA DES PIÈCES")
-part-diagram-017.webp "FERRARI MONDIAL 3.2 QV (1987) ADMISSION D'AIR ET COLLECTEURS SCHÉMA DES PIÈCES")
-part-diagram-018.webp "FERRARI MONDIAL 3.2 QV (1987) BOÎTIER DE PAPILLON ET LIAISON SCHÉMA DES PIÈCES")
-part-diagram-019.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME D'ÉCHAPPEMENT (PAS POUR LES VERSIONS US ET SA) SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME D'ÉCHAPPEMENT (POUR LES VERSIONS US ET SA) SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
