ferrari mondial 3.2 qv (1987) système de refroidissement schéma des pièces

023 - Système de refroidissement

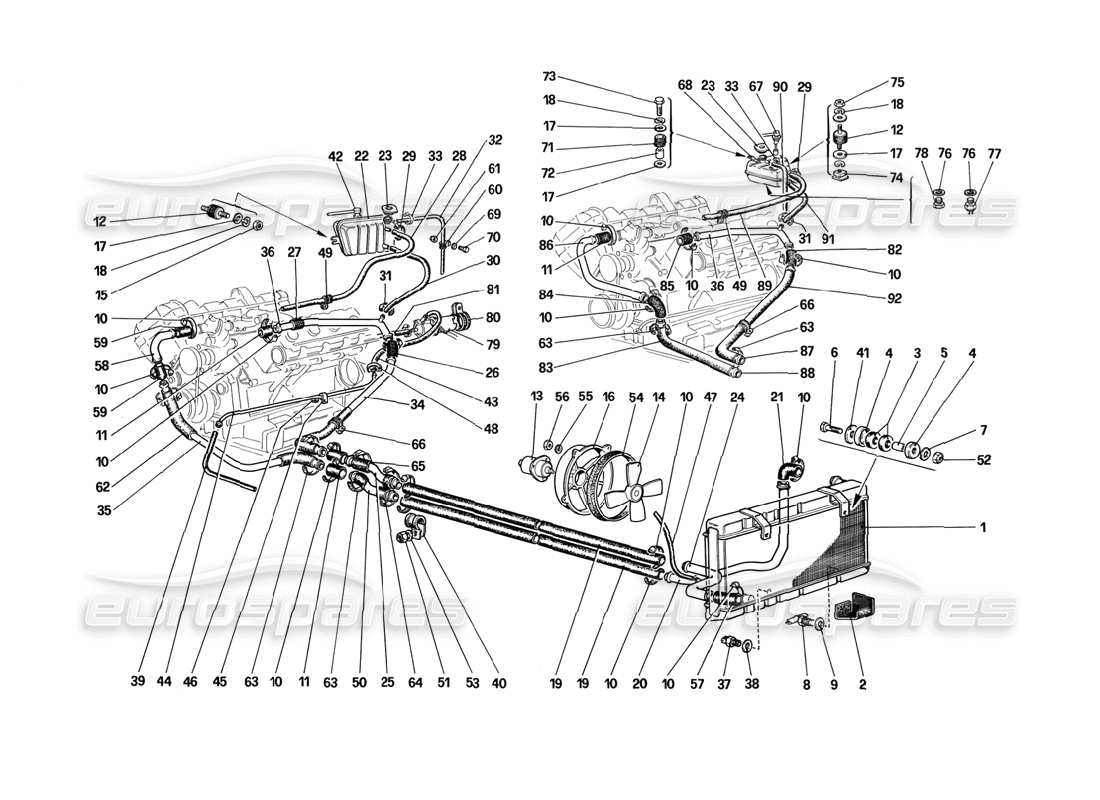

Ferrari Mondial 3.2 QV (1987) Cooling System Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
Numéro d'article
Description
Clé
Prix
# 001
MPN: 126887

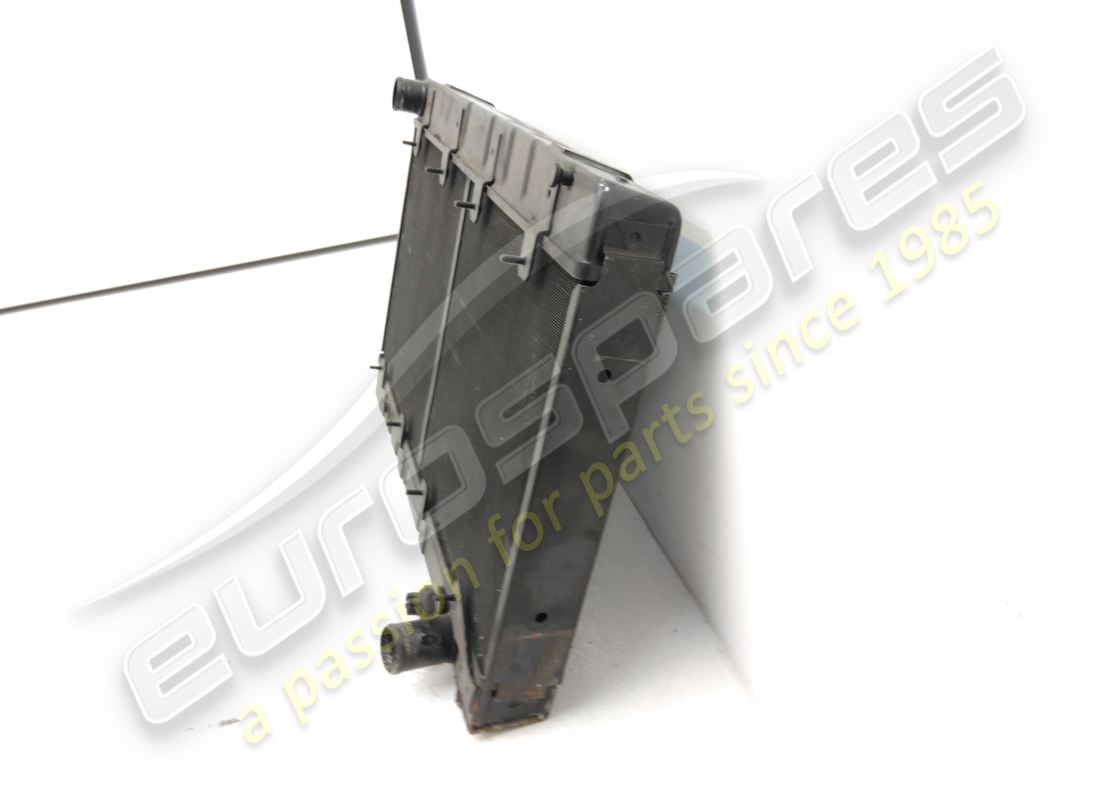

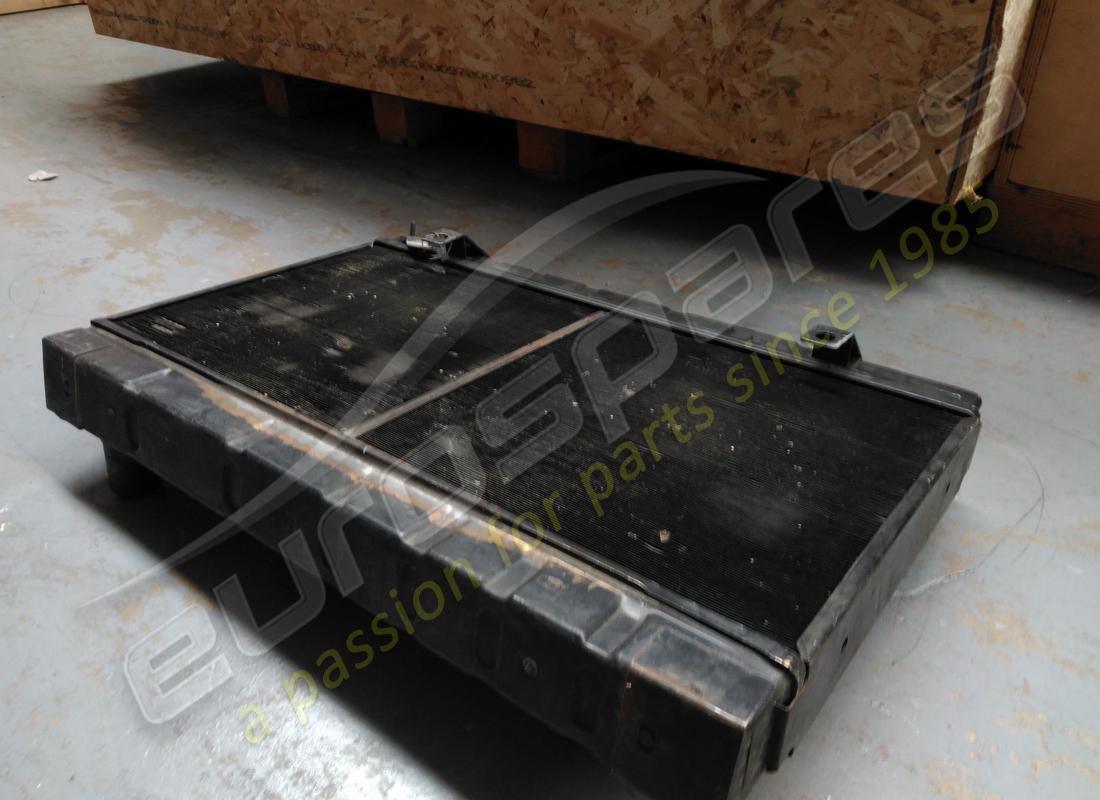

Radiateur à eau
depuis £774,59
depuis £774,59
radiateur Genuine Ferrari Pièce – Nouveau (commander)
radiateur Genuine Ferrari Pièce – Utilisée en stock
radiateur Genuine Ferrari Pièce – Reconditionnée en stock
# 002
MPN: 107782
JOINT EN CAOUTCHOUC
depuis £35,85
depuis £35,85
JOINT EN CAOUTCHOUC Genuine Ferrari Pièce – Nouveau (commander)
# 003
MPN: 107978
TAMPON
depuis £1,10
depuis £1,10
BLOC DE CAOUTCHOUC Genuine Ferrari Pièce – Nouveau en stock
DAP (107978) Genuine Maserati Pièce – Nouveau (commander)
# 004
MPN: 107979
CASQUETTE
depuis £1,11
depuis £1,11
CASQUETTE Genuine Ferrari Pièce – Nouveau en stock
TASSE POUR PAD (107979) Genuine Maserati Pièce – Nouveau (commander)
# 005
MPN: 107980
ESPACEUR
depuis £1,59
depuis £1,59
ESPACEUR Genuine Ferrari Pièce – Nouveau en stock
ESPACEUR (107980) Genuine Maserati Pièce – Nouveau (commander)
# 006
MPN: 16043821
BOULON
depuis £0,71
depuis £0,71
Genuine Ferrari Pièce (n'est plus disponible à la commande)
VIS (16043821) Genuine Maserati Pièce – Nouveau en stock
# 008
MPN: 101488
ROBINET DE VIDANGE DE RADIATEUR
depuis £123,28
depuis £123,28
ROBINET DE VIDANGE DE RADIATEUR Genuine Ferrari Pièce – Nouveau (commander)
# 009
MPN: 101496
joint
depuis £3,20
depuis £3,20
JOINT OE Genuine Ferrari Pièce – Nouveau (commander)
# 010
MPN: 296782
SERRER
depuis £4,99
depuis £4,99
Cette pièce remplace le numéro de pièce 12174090
COLLIER Genuine Ferrari Pièce – Nouveau en stock
# 011
MPN: 122817
MANCHE
depuis £21,76
depuis £21,76
Cette pièce remplace le numéro de pièce 121259
LONGUEUR DU TUYAU D'EAU 95MM LHD Genuine Ferrari Pièce – Nouveau en stock
# 012
MPN: 102947
VIBRATION - SUPPORT D'AMORTISSEMENT
depuis £6,17
depuis £6,17
Cette pièce remplace le numéro de pièce 102007 - et 14 plus. Cliquez pour voir les détails
AIDE (102947) Eurospares Pièce approuvée - Nouveau en stock
SOUTIEN Genuine Ferrari Pièce – Nouveau en stock
SOUTIEN Genuine Ferrari Pièce – Utilisée en stock
# 013
MPN: 117546
MOTEUR DE VENTILATEUR ÉLECTRIQUE
depuis £309,08
depuis £309,08
MOTEUR DE VENTILATEUR Genuine Ferrari Pièce – Nouveau (commander)
MOTEUR DE VENTILATEUR Genuine Ferrari Pièce – Utilisée en stock
# 014
MPN: 122953
VENTILATEUR
depuis £42,27
depuis £42,27
PALE DE VENTILATEUR Genuine Ferrari Pièce – Nouveau (commander)
PALE DE VENTILATEUR Genuine Ferrari Pièce – Utilisée en stock
# 015
MPN: 15896214
NOIX
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 15896211
NOIX Genuine Ferrari Pièce – Nouveau en stock
ÉCROU (15896214) Genuine Maserati Pièce – Nouveau en stock
# 016
MPN: 60870300
CONVOYEUR
depuis £159,46
depuis £159,46
CONVOYEUR À VENTILATEUR Genuine Ferrari Pièce – Nouveau (commander)
# 017
MPN: 106744
Rondelle
depuis £4,91
depuis £4,91
Rondelle Genuine Ferrari Pièce – Nouveau en stock
# 018
MPN: 127498
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 106854
Rondelle Genuine Ferrari Pièce – Nouveau en stock
# 019
MPN: 116443
TUYAU CENTRAL
depuis £193,02
depuis £193,02
TUBE Genuine Ferrari Pièce – Nouveau (commander)
TUBE Genuine Ferrari Pièce – Utilisée en stock
# 020
MPN: 122757
RENVOI DU TUYAU AVANT AU RADIATEUR (RHD)
depuis £74,93
depuis £74,93
TUYAU D'EAU À DROITE Genuine Ferrari Pièce – Nouveau (commander)
# 020
MPN: 122853
LIVRAISON DU TUYAU AVANT AU RADIATEUR (LHD)
depuis £89,71
depuis £89,71
TUYAU D'EAU LHD Genuine Ferrari Pièce – Nouveau (commander)
# 020
MPN: 134190
(A) RENVOI DU TUYAU AVANT AU RADIATEUR (LHD)
depuis £27,80
depuis £27,80
TUYAU D'EAU TYPE A LHD Genuine Ferrari Pièce – Nouveau en stock
TUYAU D'EAU TYPE A LHD Genuine Ferrari Pièce – Utilisée en stock
# 021
MPN: 164417
MANCHE
depuis £43,10
depuis £43,10
Cette pièce remplace le numéro de pièce 158165
TUYAU Genuine Ferrari Pièce – Nouveau en stock
# 022
MPN: 120364
VASE D'EXPANSION
Du Mondial 3.2 no. 63313 utilise une partie. 68
depuis £448,50
depuis £448,50
RÉSERVOIR COLLECTEUR Genuine Ferrari Pièce – Nouveau (commander)
RÉSERVOIR COLLECTEUR (120364) Original Équipement - Nouveau en stock
# 023
MPN: 101499
BOUCHON DE PRESSION DE RADIATEUR
Bouchon rond 0.9 Barre
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 149165
Genuine Ferrari Pièce (n'est plus disponible à la commande)
# 024
MPN: 122758
TUYAU DE RETOUR AVANT (RHD)
depuis £36,68
depuis £36,68
TUYAU DE RETOUR AVANT DR Genuine Ferrari Pièce – Nouveau (commander)
TUYAU DE RETOUR AVANT DR Genuine Ferrari Pièce – Utilisée en stock
# 024
MPN: 122854
TUYAU DE RETOUR AVANT (LHD)
depuis £45,82
depuis £45,82
TUYAU DE RETOUR AVANT LHD Genuine Ferrari Pièce – Nouveau (commander)
TUYAU DE RETOUR AVANT LHD Genuine Ferrari Pièce – Utilisée en stock
# 025
MPN: 122855
TUYAU DE RETOUR
depuis £32,33
depuis £32,33
TUYAU DE RETOUR Genuine Ferrari Pièce – Nouveau en stock
TUYAU DE RETOUR Genuine Ferrari Pièce – Utilisée en stock
# 026
MPN: 105190
MANCHE
depuis £16,64
depuis £16,64
Cette pièce remplace le numéro de pièce 106364
TUYAU D'EAU GAUCHE Genuine Ferrari Pièce – Nouveau en stock
# 027
MPN: 105385
MANCHE
depuis £28,33
depuis £28,33
MANCHON (TUBES D'EAU) Genuine Ferrari Pièce – Nouveau (commander)
# 028
MPN: 122401
TUYAU DE RENIFLARD
depuis £130,73
depuis £130,73
TUBE Genuine Ferrari Pièce – Nouveau (commander)
# 029
MPN: 13000190
SERRER
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12178990 - et 1 plus. Cliquez pour voir les détails
COLLIER À VIS Genuine Ferrari Pièce – Nouveau en stock
COLLIER À VIS (13000190) Genuine Maserati Pièce – Nouveau en stock
# 030
MPN: 107395
TUYAUTERIE DE CARBURANT
Remplacement
Remplacement
Genuine Ferrari Pièce (n'est plus disponible à la commande)
# 031
MPN: 12180190
SERRER
depuis £0,51
depuis £0,51
CLIP DE TUYAU 23-35 Genuine Ferrari Pièce – Nouveau (commander)
# 032
MPN: 126449
TUYAU DE RENIFLARD
depuis £14,59
depuis £14,59
TUYAU DE RENIFLARD DROIT Genuine Ferrari Pièce – Nouveau (commander)
# 033
MPN: 13423379
SERRER
depuis £0,71
depuis £0,71
AGRAFE Genuine Ferrari Pièce – Nouveau (commander)
# 034
MPN: 122856
TUYAU ARRIÈRE GAUCHE
depuis £38,85
depuis £38,85
TUYAU D'EAU GAUCHE Genuine Ferrari Pièce – Nouveau (commander)
TUYAU D'EAU GAUCHE Genuine Ferrari Pièce – Utilisée en stock
# 035
MPN: 123827
TUYAU ARRIÈRE DROIT
depuis £31,61
depuis £31,61
TUYAU D'EAU DROIT Genuine Ferrari Pièce – Nouveau en stock
TUYAU D'EAU DROIT Genuine Ferrari Pièce – Utilisée en stock
# 036
MPN: 122857
TUYAU ENTRE LES TÊTES
depuis £133,50
depuis £133,50
CONDUITE D'EAU Genuine Ferrari Pièce – Nouveau (commander)
# 037
MPN: 168008
THERMOCONTACT
depuis £28,44
depuis £28,44
Cette pièce remplace le numéro de pièce 101507 - et 1 plus. Cliquez pour voir les détails
COMMUTATEUR 85-75 (168008) Eurospares Pièce approuvée - Nouveau en stock
COMMUTATEUR 86-76 Genuine Ferrari Pièce – Nouveau (commander)
COMMUTATEUR 86-76 Genuine Ferrari Pièce – Utilisée en stock
# 038
MPN: 101508
joint
depuis £0,69
depuis £0,69
Cette pièce remplace le numéro de pièce 94706
joint Genuine Ferrari Pièce – Nouveau en stock
JOINT D.22.5-30X1.5 (101508) Genuine Maserati Pièce – Nouveau (commander)
# 039
MPN: 60814500
TUYAU
Pour Cabriolet, utilisez le numéro. 61323300
depuis £199,92
depuis £199,92
TUBE Genuine Ferrari Pièce – Nouveau (commander)
# 040
MPN: 107002
SERRER
depuis £7,32
depuis £7,32
SUPPORT AVEC GAINE Genuine Ferrari Pièce – Nouveau (commander)
SUPPORT AVEC GAINE Genuine Ferrari Pièce – Utilisée en stock
# 041
MPN: 108292
CALE
depuis £5,03
depuis £5,03
Rondelle Genuine Ferrari Pièce – Nouveau (commander)
# 042
MPN: 117222
DISPOSITIF D'AVERTISSEMENT DE NIVEAU DE LIQUIDE
Pour vase d'expansion n. 120364
depuis £625,26
depuis £625,26
INDICATEUR DE NIVEAU D'EAU Genuine Ferrari Pièce – Nouveau (commander)
# 043
MPN: 61830000
TUYAU DU MOTEUR AU TUYAU EN ALUMINIUM
Du Cabriolet, utilisez le numéro. 61853100
depuis £6,54
depuis £6,54
Cette pièce remplace le numéro de pièce 127609 - et 1 plus. Cliquez pour voir les détails
TUYAU DE CHAUFFAGE À DROITE Genuine Ferrari Pièce – Nouveau en stock
TUYAU DE CHAUFFAGE À DROITE Genuine Ferrari Pièce – Utilisée en stock
# 044
MPN: 60748600
TUYAU
depuis £18,17
depuis £18,17
TUBE Genuine Ferrari Pièce – Nouveau (commander)
TUBE Genuine Ferrari Pièce – Utilisée en stock
# 045
MPN: 10441590
COLLIER POUR TUYAU
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10113600
AGRAFE Genuine Ferrari Pièce – Nouveau en stock
SUPPORT AVEC GAINE (10441590) Genuine Maserati Pièce – Nouveau (commander)
# 046
MPN: 12574211
NOIX
depuis £0,71
depuis £0,71
Genuine Ferrari Pièce (n'est plus disponible à la commande)
NYLON ARRÊT HEX. ÉCROU M6X7.8 (12574211) Genuine Maserati Pièce – Nouveau en stock
# 047
MPN: 61084800
TUYAU DE RETOUR
Pour RHD, utilisez le numéro. 61129700
depuis £28,17
depuis £28,17
TUYAU DE RETOUR GAUCHE Genuine Ferrari Pièce – Nouveau (commander)
# 048
MPN: 13000390
SERRER
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12179590 - et 1 plus. Cliquez pour voir les détails
COLLIER À VIS Genuine Ferrari Pièce – Nouveau en stock
COLLIER À VIS (13000390) Genuine Maserati Pièce – Nouveau en stock
# 049
MPN: 10441790
COLLIER POUR TUYAU
depuis £0,47
depuis £0,47
support Genuine Ferrari Pièce – Nouveau en stock
SUPPORT AVEC GAINE (10441790) Genuine Maserati Pièce – Nouveau (commander)
# 050
MPN: 122850
TUYAU DE LIVRAISON INTERMÉDIAIRE
depuis £27,99
depuis £27,99
CONDUITE D'EAU Genuine Ferrari Pièce – Nouveau en stock
CONDUITE D'EAU Genuine Ferrari Pièce – Utilisée en stock
# 051
MPN: 16104411
NOIX
depuis £0,47
depuis £0,47
NOIX Genuine Ferrari Pièce – Nouveau en stock
NYLON ARRÊT HEX. ÉCROU M8X8.5 (16104411) Genuine Maserati Pièce – Nouveau (commander)
# 052
MPN: 16104411
NOIX
depuis £0,47
depuis £0,47
NOIX Genuine Ferrari Pièce – Nouveau en stock
NYLON ARRÊT HEX. ÉCROU M8X8.5 (16104411) Genuine Maserati Pièce – Nouveau (commander)
# 053
MPN: 12642701
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12642724
Rondelle Genuine Ferrari Pièce – Nouveau en stock
RONDELLE Rondelle D.2 8.45-12X 1 (12642701) Genuine Maserati Pièce – Nouveau (commander)
# 054
MPN: 126883
joint
depuis £10,83
depuis £10,83
CAOUTCHOUCS Genuine Ferrari Pièce – Nouveau (commander)
# 055
MPN: 12543701
Rondelle
Rondelle Genuine Ferrari Pièce – Nouveau (commander)
# 056
MPN: 12574211
NOIX
depuis £0,71
depuis £0,71
Genuine Ferrari Pièce (n'est plus disponible à la commande)
NYLON ARRÊT HEX. ÉCROU M6X7.8 (12574211) Genuine Maserati Pièce – Nouveau en stock
# 057
MPN: 122817
MANCHE
depuis £21,76
depuis £21,76
Cette pièce remplace le numéro de pièce 121259
LONGUEUR DU TUYAU D'EAU 95MM LHD Genuine Ferrari Pièce – Nouveau en stock
# 058
MPN: 123828
TUYAU
depuis £41,02
depuis £41,02
CONDUITE D'EAU Genuine Ferrari Pièce – Nouveau en stock
# 059
MPN: 105190
MANCHE
depuis £16,64
depuis £16,64
Cette pièce remplace le numéro de pièce 106364
TUYAU D'EAU GAUCHE Genuine Ferrari Pièce – Nouveau en stock
# 060
MPN: 10418601
SERRER
depuis £0,51
depuis £0,51
AGRAFE Genuine Ferrari Pièce – Nouveau en stock
RELAIS X 1 TUBE D. 14 (10418601) Genuine Maserati Pièce – Nouveau (commander)
# 061
MPN: 12574211
NOIX
depuis £0,71
depuis £0,71
Genuine Ferrari Pièce (n'est plus disponible à la commande)
NYLON ARRÊT HEX. ÉCROU M6X7.8 (12574211) Genuine Maserati Pièce – Nouveau en stock
# 062
MPN: 120445
TUYAU DE PROTECTION
depuis £9,28
depuis £9,28
TUBE Genuine Ferrari Pièce – Nouveau (commander)
# 063
MPN: 105550
SERRER
depuis £1,28
depuis £1,28
PINCE TYPE COLSON Genuine Ferrari Pièce – Nouveau (commander)
COLLIER À VIS (105550) Genuine Maserati Pièce – Nouveau (commander)
# 064
MPN: 120448
TUYAU DE PROTECTION
Pour Cabriolet, utilisez le numéro. 120445
depuis £12,36
depuis £12,36
TUBE Genuine Ferrari Pièce – Nouveau (commander)
# 065
MPN: 120447
TUYAU DE PROTECTION
Pour Cabriolet, utilisez le numéro 120448
depuis £15,49
depuis £15,49
TUBE Genuine Ferrari Pièce – Nouveau (commander)
# 067
MPN: 118966
(B) DISPOSITIF D'AVERTISSEMENT DE NIVEAU DE LIQUIDE
Pour nourrice no. 129599
depuis £111,26
depuis £111,26
CAPTEUR DE NIVEAU D'EAU Genuine Ferrari Pièce – Nouveau (commander)
# 068
MPN: 129599
VASE D'EXPANSION
(Forme triangulaire)
depuis £512,47
depuis £512,47
RÉSERVOIR D'EAU Genuine Ferrari Pièce – Nouveau (commander)
# 069
MPN: 14496401
Rondelle
Remplacement
Remplacement
Genuine Ferrari Pièce (n'est plus disponible à la commande)
# 070
MPN: 10902111
VIS
depuis £1,11
depuis £1,11
Genuine Ferrari Pièce (n'est plus disponible à la commande)
VIS. (10902111) Genuine Maserati Pièce – Nouveau (commander)
# 071
MPN: 103549
BAGUE EN CAOUTCHOUC
depuis £0,64
depuis £0,64
ANNEAU Genuine Ferrari Pièce – Nouveau en stock
ŒILLET DE CÂBLE (103549) Genuine Maserati Pièce – Nouveau (commander)
# 072
MPN: 103550
ESPACEUR
depuis £1,94
depuis £1,94
Cette pièce remplace le numéro de pièce 4130913
BUISSON Genuine Ferrari Pièce – Nouveau en stock
# 073
MPN: 10902421
VIS
depuis £0,47
depuis £0,47
Genuine Ferrari Pièce (n'est plus disponible à la commande)
VIS À TÊTE HEXAGONALE M 6X20 (10902421) Genuine Maserati Pièce – Nouveau en stock
# 074
MPN: 60758600
NOIX
depuis £0,53
depuis £0,53
NOIX Genuine Ferrari Pièce – Nouveau en stock
# 075
MPN: 15896214
NOIX
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 15896211
NOIX Genuine Ferrari Pièce – Nouveau en stock
ÉCROU (15896214) Genuine Maserati Pièce – Nouveau en stock
# 076
MPN: 10260060
joint
depuis £0,79
depuis £0,79
Rondelle EN CUIVRE Genuine Ferrari Pièce – Nouveau en stock
# 077
MPN: 121777
THERMOSWITCH - POUR NOUS
depuis £168,47
depuis £168,47
TRANSMETTEUR DE TEMPÉRATURE DE L'EAU Genuine Ferrari Pièce – Nouveau (commander)
# 078
MPN: 10300940
Prise - Pas pour les États-Unis
depuis £2,49
depuis £2,49
PRISE Genuine Ferrari Pièce – Nouveau (commander)
# 079
MPN: 70000900
POMPE
depuis £205,93
depuis £205,93
Cette pièce remplace le numéro de pièce 61787900
Genuine Ferrari Pièce (n'est plus disponible à la commande)
KIT DE POMPE À EAU (70000900/A) Genuine Ferrari Pièce – Nouveau (commander)
LES PORTS DE SORTIE DOIVENT PASSER DE L'ANCIENNE UNITÉ À L'ADAPTATION
# 080
MPN: 107002
SERRER
depuis £7,32
depuis £7,32
SUPPORT AVEC GAINE Genuine Ferrari Pièce – Nouveau (commander)
SUPPORT AVEC GAINE Genuine Ferrari Pièce – Utilisée en stock
# 081
MPN: 61830100
TUYAU
depuis £11,78
depuis £11,78
TUYAU Genuine Ferrari Pièce – Nouveau (commander)
# 082
MPN: 115936
MANCHE
Variantes pour Cabriolet
depuis £26,88
depuis £26,88
TUYAU D'EAU Genuine Ferrari Pièce – Nouveau (commander)
# 083
MPN: 123806
TUYAU DE PROTECTION
Variantes pour Cabriolet
depuis £5,94
depuis £5,94
TUBE Genuine Ferrari Pièce – Nouveau (commander)
# 084
MPN: 164417
MANCHE
Variantes pour Cabriolet
depuis £43,10
depuis £43,10
Cette pièce remplace le numéro de pièce 158165
TUYAU Genuine Ferrari Pièce – Nouveau en stock
# 085
MPN: 122817
MANCHE
depuis £21,76
depuis £21,76
Cette pièce remplace le numéro de pièce 121259
LONGUEUR DU TUYAU D'EAU 95MM LHD Genuine Ferrari Pièce – Nouveau en stock
# 086
MPN: 122020
TUYAU
Variantes pour Cabriolet
depuis £45,46
depuis £45,46
CONDUITE D'EAU Genuine Ferrari Pièce – Nouveau (commander)
CONDUITE D'EAU Genuine Ferrari Pièce – Utilisée en stock
# 087
MPN: 122022
TUYAU ARRIÈRE GAUCHE
Variantes pour Cabriolet
depuis £67,19
depuis £67,19
CONDUITE D'EAU Genuine Ferrari Pièce – Nouveau (commander)
# 088
MPN: 122021
TUYAU ARRIÈRE DROIT
Variantes pour Cabriolet
depuis £54,01
depuis £54,01
CONDUITE D'EAU Genuine Ferrari Pièce – Nouveau en stock
# 089
MPN: 122401
TUYAU DE RENIFLARD
Variantes pour Cabriolet
depuis £130,73
depuis £130,73
TUBE Genuine Ferrari Pièce – Nouveau (commander)
# 090
MPN: 126449
TUYAU
Variantes pour Cabriolet
depuis £14,59
depuis £14,59
TUYAU DE RENIFLARD DROIT Genuine Ferrari Pièce – Nouveau (commander)
# 091
MPN: 107395
TUYAUTERIE DE CARBURANT
Remplacement
Remplacement
Genuine Ferrari Pièce (n'est plus disponible à la commande)
# 092
MPN: 125419
TUYAU DE PROTECTION
Variantes pour Cabriolet
depuis £11,70
depuis £11,70
TUBE Genuine Ferrari Pièce – Nouveau (commander)
Traduction en cours Sélectionner Afficher tous les diagrammes Recherche Le plus pertinent Prix ​​décroissant Prix ​​croissant Traduction en cours 7 jours jours Commande de stock Commande urgente
