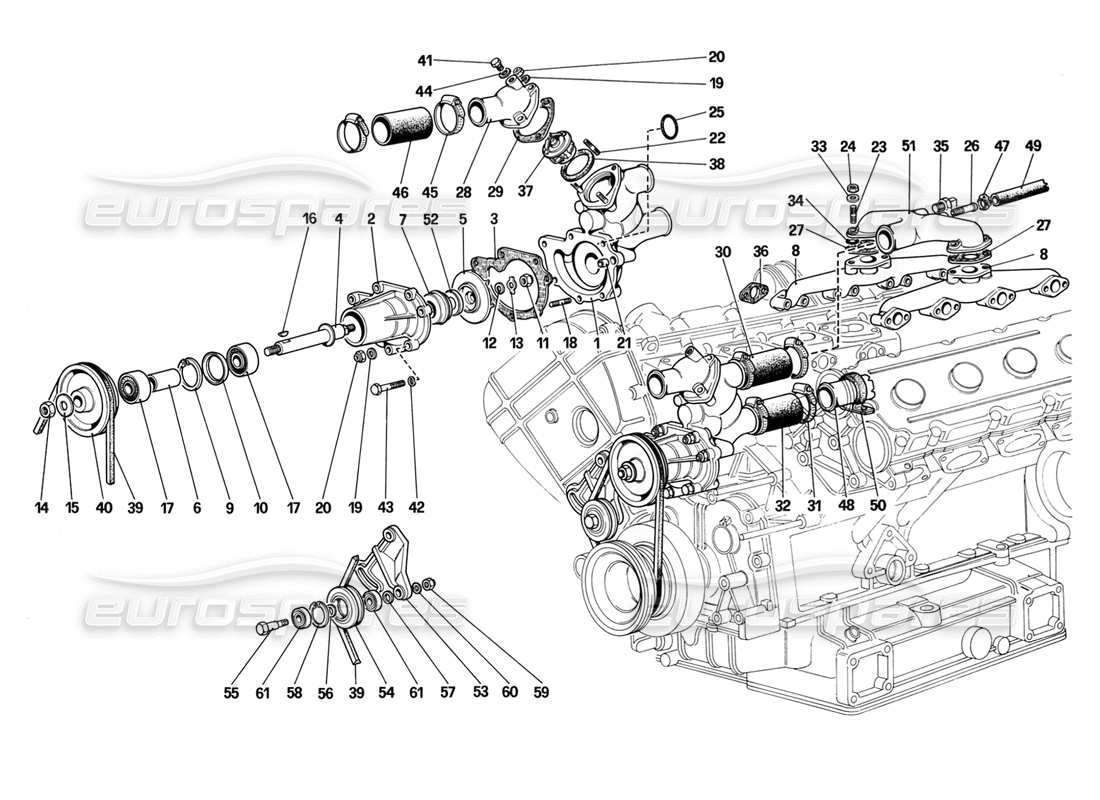

024 - Pompe à eau et tuyauterie
Ferrari Mondial 3.2 QV (1987) Water Pump and Pipings Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 115470
CORPS DE POMPE À EAU
utiliser le numéro de pièce : 121255
depuis £550,00
depuis £550,00
# 001
MPN: 115471
CORPS DE POMPE À EAU COMPLET
utiliser le numéro de pièce : 121255
depuis £408,07
depuis £408,07
Cette pièce remplace la pièce numéro 115470 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
BOÎTIER ARRIÈRE DE POMPE À EAU COMPLET Genuine Ferrari Pièce – Endommagée en stock
ALUMINIUM CORRODÉ TOUJOURS ÉTANCHE (VOIR PHOTOS)
ALUMINIUM CORRODÉ TOUJOURS ÉTANCHE (VOIR PHOTOS)
# 001
MPN: 121255
POMPE À EAU OEM (ORIGINAL) + JOINT (135121)
depuis £305,00
depuis £305,00
Cette pièce remplace le numéro de pièce 103795 - et 5 plus. Cliquez pour voir les détails
# 001
MPN: 121255/A
POMPE A EAU + JOINT
Remplacement
Remplacement
# 001
MPN: 121290
POMPE À EAU COMPLÈTE
utiliser le numéro de pièce : 121255
depuis £747,09
depuis £747,09
Cette pièce remplace le numéro de pièce 115472 - et 1 plus. Cliquez pour voir les détails
# 002
MPN: 121252
COUVERCLE DE POMPE
utiliser le numéro de pièce : 121255
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 116156 - et 1 plus. Cliquez pour voir les détails
# 003
MPN: 135121
JOINT DE POMPE À EAU
Pas pour C8
depuis £3,84
depuis £3,84
Cette pièce remplace le numéro de pièce 103952 - et 1 plus. Cliquez pour voir les détails
# 003
MPN: 135121
JOINT DE POMPE À EAU
Pour C8
depuis £3,84
depuis £3,84
Cette pièce remplace le numéro de pièce 103952 - et 1 plus. Cliquez pour voir les détails
# 004
MPN: 121253
BROCHE POUR POULIE
depuis £254,16
depuis £254,16
# 005
MPN: 121254
IMPULSEUR
depuis £132,20
depuis £132,20
# 006
MPN: 116157
ESPACEUR
depuis £68,02
depuis £68,02
# 007
MPN: 100433
JOINT DE POMPE À EAU
depuis £69,95
depuis £69,95
Cette pièce remplace le numéro de pièce 114410
# 008
MPN: 138852
COLLECTEUR DE SORTIE EAU AUX TÊTES
depuis £1 053,25
depuis £1 053,25
Cette pièce remplace la pièce numéro 116967 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 009
MPN: 11060076
BAGUE SEEGER
depuis £0,53
depuis £0,53
# 010
MPN: 116158
Rondelle
depuis £22,21
depuis £22,21
# 011
MPN: 100436
ÉCROU À CAPUCHON
depuis £7,71
depuis £7,71
Cette pièce remplace le numéro de pièce 92896
# 012
MPN: 10730321
Rondelle
depuis £0,66
depuis £0,66
Cette pièce remplace le numéro de pièce 10730301 - et 2 plus. Cliquez pour voir les détails
# 013
MPN: 100434
PLAQUE
depuis £7,94
depuis £7,94
Cette pièce remplace le numéro de pièce 92361 - et 1 plus. Cliquez pour voir les détails
# 014
MPN: 16101521
NOIX
depuis £0,57
depuis £0,57
Cette pièce remplace le numéro de pièce 16101520
# 015
MPN: 11198673
Rondelle CONIQUE
depuis £0,92
depuis £0,92
Cette pièce remplace le numéro de pièce 11198671
# 016
MPN: 10205820
LANGUE
depuis £0,94
depuis £0,94
# 017
MPN: 116159
PALIER
depuis £22,06
depuis £22,06
# 018
MPN: 11500721
GOUJON
depuis £0,80
depuis £0,80
# 019
MPN: 12601271
RONDELLE Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 103372 - et 1 plus. Cliquez pour voir les détails
# 020
MPN: 12574211
NOIX
depuis £0,71
depuis £0,71
# 021
MPN: 102704
GOUJON
depuis £1,88
depuis £1,88
Cette pièce remplace le numéro de pièce 500805
# 022
MPN: 13541124
GOUJON
depuis £12,90
depuis £12,90
Cette pièce remplace le numéro de pièce 13541121
# 023
MPN: 16100814
GOUJON
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 16100811 - et 1 plus. Cliquez pour voir les détails
# 024
MPN: 16100824
NOIX
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 025
MPN: 105196
BAGUE D'ÉTANCHÉITÉ
depuis £3,03
depuis £3,03
# 026
MPN: 106241
SYNDICAT
depuis £26,53
depuis £26,53
# 027
MPN: 132981
joint
depuis £4,20
depuis £4,20
Cette pièce remplace le numéro de pièce 111481
# 027
MPN: 132981
joint
Pour C8
depuis £4,20
depuis £4,20
Cette pièce remplace le numéro de pièce 111481
# 028
MPN: 105165
RACCORD DE SORTIE D'EAU
depuis £141,04
depuis £141,04
# 029
MPN: 105189
joint
depuis £2,52
depuis £2,52
Cette pièce remplace le numéro de pièce 4206607
# 030
MPN: 121258
MANCHE
depuis £21,01
depuis £21,01
Cette pièce remplace le numéro de pièce 10147087 - et 5 plus. Cliquez pour voir les détails
# 031
MPN: 296782
SERRER
depuis £5,25
depuis £5,25
Cette pièce remplace le numéro de pièce 12174090
# 032
MPN: 122817
MANCHE
depuis £23,77
depuis £23,77
Cette pièce remplace le numéro de pièce 121259
# 033
MPN: 11198074
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 11198071 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 034
MPN: 103039
BAGUE D'ÉTANCHÉITÉ
(quantité minimale de commande = 10)
depuis £1,62
depuis £1,62
Cette pièce remplace le numéro de pièce 95860041
# 035
MPN: 104628
UNITÉ D'ÉMETTEUR DE TEMPÉRATURE
depuis £32,70
depuis £32,70
Cette pièce remplace le numéro de pièce 4108672 - et 3 plus. Cliquez pour voir les détails
# 036
MPN: 132980
joint
depuis £1,40
depuis £1,40
Cette pièce remplace le numéro de pièce 111480
# 037
MPN: 128991
thermostat
depuis £125,00
depuis £125,00
# 038
MPN: 105192
joint
Pas pour C8
depuis £9,95
depuis £9,95
Cette pièce remplace le numéro de pièce 4184495
# 038
MPN: 132980
joint
Pour C8
depuis £1,40
depuis £1,40
Cette pièce remplace le numéro de pièce 111480
# 039
MPN: 121655
COURROIE DE COMMANDE POUR POMPE À EAU
depuis £74,88
depuis £74,88
# 040
MPN: 121654
POULIE
depuis £135,38
depuis £135,38
Cette pièce remplace le numéro de pièce 119053 - et 1 plus. Cliquez pour voir les détails
# 041
MPN: 16042940
VIS
depuis £8,89
depuis £8,89
# 042
MPN: 12601371
Rondelle
Remplacement
Remplacement
# 043
MPN: 16044421
VIS DE FIXATION POUR POMPE
depuis £1,42
depuis £1,42
# 044
MPN: 10260060
joint
depuis £0,79
depuis £0,79
# 045
MPN: 296782
SERRER
depuis £5,25
depuis £5,25
Cette pièce remplace le numéro de pièce 12174090
# 046
MPN: 105190
MANCHE
depuis £18,18
depuis £18,18
Cette pièce remplace le numéro de pièce 106364
# 047
MPN: 13000190
SERRER
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12178990 - et 1 plus. Cliquez pour voir les détails
# 048
MPN: 122857
TUBE
depuis £133,50
depuis £133,50
# 049
MPN: 122219

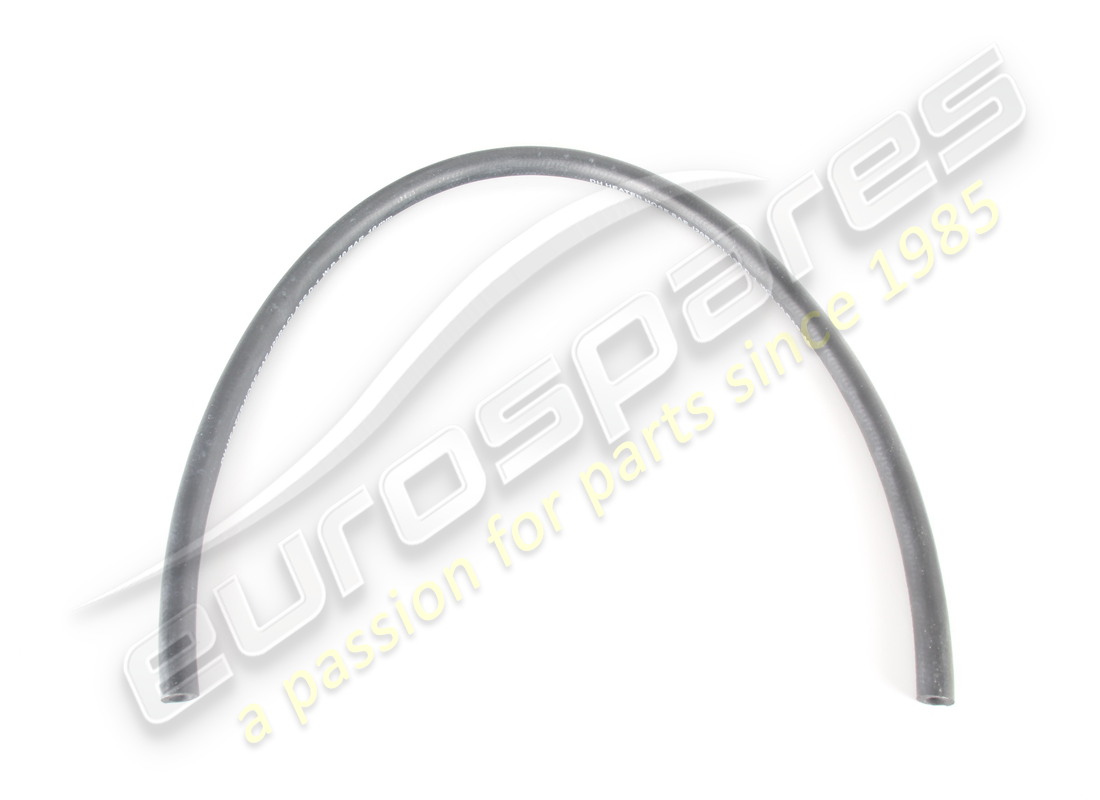

TUYAU DE RENIFLARD
depuis £21,66
depuis £21,66
Cette pièce remplace le numéro de pièce 113351 - et 1 plus. Cliquez pour voir les détails
# 050
MPN: 61712600
COLLIER POUR TUYAU
depuis £1,02
depuis £1,02
# 051
MPN: 116968
TUYAUTERIE DE JOINT AUX COLLECTEURS D'EAU DE SORTIE
Pas pour C8
Remplacement
Remplacement
# 051
MPN: 116968
TUYAUTERIE DE JOINT AUX COLLECTEURS D'EAU DE SORTIE
Pour C8
Remplacement
Remplacement
# 052
MPN: 100433
JOINT DE POMPE À EAU
depuis £69,95
depuis £69,95
Cette pièce remplace le numéro de pièce 114410
# 053
MPN: 121658
SOUTIEN
depuis £171,51
depuis £171,51
# 054
MPN: 121659
POULIE
depuis £230,00
depuis £230,00
# 055
MPN: 105048
ÉPINGLE
depuis £86,79
depuis £86,79
# 056
MPN: 107841
ESPACEUR
depuis £33,60
depuis £33,60
# 057
MPN: 107842
ESPACEUR
depuis £14,54
depuis £14,54
# 058
MPN: 11059076
BAGUE SEEGER
depuis £0,66
depuis £0,66
Cette pièce remplace le numéro de pièce 11059075
# 059
MPN: 148020
NOIX
depuis £2,71
depuis £2,71
Cette pièce remplace le numéro de pièce 102825 - et 3 plus. Cliquez pour voir les détails
# 060
MPN: 103025
Rondelle
depuis £34,77
depuis £34,77
# 061
MPN: 105038
ROULEMENT À BILLES SCELLÉ 9MM LARGE
depuis £11,47
depuis £11,47
-part-diagram-025.webp "FERRARI MONDIAL 3.2 QV (1987) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI MONDIAL 3.2 QV (1987) COMMANDE DE DÉBRAYAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-027.webp "FERRARI MONDIAL 3.2 QV (1987) COMMANDE DE DÉBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-028.webp "FERRARI MONDIAL 3.2 QV (1987) BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI MONDIAL 3.2 QV (1987) BOÎTE DE VITESSES - CARTER DE DIFFÉRENTIEL ET CARTER D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-030.webp "FERRARI MONDIAL 3.2 QV (1987) ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI MONDIAL 3.2 QV (1987) ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI MONDIAL 3.2 QV (1987) COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI MONDIAL 3.2 QV (1987) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI MONDIAL 3.2 QV (1987) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME HYDRAULIQUE DE FREINAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME HYDRAULIQUE DE FREINAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME HYDRAULIQUE POUR ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME DE FREINAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI MONDIAL 3.2 QV (1987) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI MONDIAL 3.2 QV (1987) COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI MONDIAL 3.2 QV (1987) BOÎTE DE DIRECTION ET TRINGLERIE SCHÉMA DES PIÈCES")
-part-diagram-043.webp "FERRARI MONDIAL 3.2 QV (1987) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-044.webp "FERRARI MONDIAL 3.2 QV (1987) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI MONDIAL 3.2 QV (1987) SUSPENSION AVANT - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-046.webp "FERRARI MONDIAL 3.2 QV (1987) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-047.webp "FERRARI MONDIAL 3.2 QV (1987) SUSPENSION ARRIÈRE - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-048.webp "FERRARI MONDIAL 3.2 QV (1987) ROUES SCHÉMA DES PIÈCES")
-part-diagram-049.webp "FERRARI MONDIAL 3.2 QV (1987) ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-050.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME DE PRODUCTION D'ÉLECTRICITÉ SCHÉMA DES PIÈCES")
-part-diagram-051.webp "FERRARI MONDIAL 3.2 QV (1987) COMPRESSEUR ET COMMANDES DE CLIMATISATION SCHÉMA DES PIÈCES")
-part-diagram-052.webp "FERRARI MONDIAL 3.2 QV (1987) OUTIL - TROUSSE SCHÉMA DES PIÈCES")
-part-diagram-053.webp "FERRARI MONDIAL 3.2 QV (1987) PÉDALIER - COMMANDE D'EMBRAYAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT - VARIANTES POUR VERSION RH D) SCHÉMA DES PIÈCES")
-part-diagram-054.webp "FERRARI MONDIAL 3.2 QV (1987) PÉDALIER - COMMANDE D'EMBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT - VARIANTES POUR VERSION RH D) SCHÉMA DES PIÈCES")
-part-diagram-055.webp "FERRARI MONDIAL 3.2 QV (1987) COMMANDE D'ACCÉLÉRATEUR ET SYSTÈME HYDRAULIQUE DE FREINAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT - VARIANTES POUR LA VERSION RH D) SCHÉMA DES PIÈCES")
-part-diagram-056.webp "FERRARI MONDIAL 3.2 QV (1987) COMMANDE D'ACCÉLÉRATEUR ET SYSTÈME HYDRAULIQUE DE FREINAGE (POUR LES VOITURES AVEC SYSTÈME ANTIDÉRAPANT - VARIANTES POUR LA VERSION RH D) SCHÉMA DES PIÈCES")
-part-diagram-101.webp "FERRARI MONDIAL 3.2 QV (1987) CARROSSERIE - ÉLÉMENTS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-102.webp "FERRARI MONDIAL 3.2 QV (1987) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SANS ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI MONDIAL 3.2 QV (1987) CARROSSERIE - ÉLÉMENTS INTÉRIEURS AVEC ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-104.webp "FERRARI MONDIAL 3.2 QV (1987) CARROSSERIE - ÉLÉMENTS INTÉRIEURS - 3.2 MONDIAL COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-105.webp "FERRARI MONDIAL 3.2 QV (1987) CARROSSERIE - ELÉMENTS INTÉRIEURS - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-106.webp "FERRARI MONDIAL 3.2 QV (1987) BAGAGES ET COMPARTIMENT PASSAGERS, ISOLATION - 3.2 MONDIAL COUPÉ - USA - SA - AUS - CH87 - CH88 EXCLUS SCHÉMA DES PIÈCES")
-part-diagram-107.webp "FERRARI MONDIAL 3.2 QV (1987) BAGAGES ET COMPARTIMENT PASSAGERS, ISOLATION - 3.2 MONDIAL COUPE USA - SA - AUS - CH87 - CH88 SCHÉMA DES PIÈCES")
-part-diagram-108.webp "FERRARI MONDIAL 3.2 QV (1987) COMPARTIMENT BAGAGES ET PASSAGERS, ISOLATION - CABRIOLET-USA - SA EXCLUS SCHÉMA DES PIÈCES")
-part-diagram-109.webp "FERRARI MONDIAL 3.2 QV (1987) BAGAGES ET COFFRE PASSAGER, ISOLATION - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-110.webp "FERRARI MONDIAL 3.2 QV (1987) COUVERCLE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-111.webp "FERRARI MONDIAL 3.2 QV (1987) COMPARTIMENT MOTEUR ET MOQUETTE SCHÉMA DES PIÈCES")
-part-diagram-112.webp "FERRARI MONDIAL 3.2 QV (1987) COUVERCLE DU COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-113.webp "FERRARI MONDIAL 3.2 QV (1987) PORTES - 3.2 MONDIAL COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-114.webp "FERRARI MONDIAL 3.2 QV (1987) PORTES - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-115.webp "FERRARI MONDIAL 3.2 QV (1987) PARE-CHOCS, MOULURES ET LUMIÈRES SCHÉMA DES PIÈCES")
-part-diagram-116.webp "FERRARI MONDIAL 3.2 QV (1987) LUNETTES SCHÉMA DES PIÈCES")
-part-diagram-117.webp "FERRARI MONDIAL 3.2 QV (1987) SIÈGES - 3.2 MONDIAL COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-118.webp "FERRARI MONDIAL 3.2 QV (1987) SIÈGES - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-119.webp "FERRARI MONDIAL 3.2 QV (1987) TOIT, TUNNEL ET CEINTURES DE SÉCURITÉ - 3.2 MONDIAL COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-120.webp "FERRARI MONDIAL 3.2 QV (1987) TOIT, TUNNEL ET CEINTURES DE SÉCURITÉ - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-121.webp "FERRARI MONDIAL 3.2 QV (1987) PANNEAU D'INSTRUMENTS SCHÉMA DES PIÈCES")
-part-diagram-122.webp "FERRARI MONDIAL 3.2 QV (1987) INSTRUMENTS SCHÉMA DES PIÈCES")
-part-diagram-123.webp "FERRARI MONDIAL 3.2 QV (1987) DISPOSITIF DE LEVAGE DES PHARES ET PHARES SCHÉMA DES PIÈCES")
-part-diagram-124.webp "FERRARI MONDIAL 3.2 QV (1987) ESSUIE-GLACE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-125.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-126.webp "FERRARI MONDIAL 3.2 QV (1987) TABLEAUX ÉLECTRIQUES SCHÉMA DES PIÈCES")
-part-diagram-127.webp "FERRARI MONDIAL 3.2 QV (1987) CARTES ÉLECTRIQUES SECONDAIRES – CH88 EXCLUS SCHÉMA DES PIÈCES")
-part-diagram-128.webp "FERRARI MONDIAL 3.2 QV (1987) CARTES ÉLECTRIQUES SECONDAIRES - POUR CH88 SCHÉMA DES PIÈCES")
-part-diagram-129.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME DE CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-130.webp "FERRARI MONDIAL 3.2 QV (1987) TOIT OUVRANT - 3.2 MONDIAL COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-131.webp "FERRARI MONDIAL 3.2 QV (1987) HAUT - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI MONDIAL 3.2 QV (1987) MOTEUR - BOÎTE DE VITESSES ET SUPPORTS SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI MONDIAL 3.2 QV (1987) CARTER SCHÉMA DES PIÈCES")
-part-diagram-003.webp "FERRARI MONDIAL 3.2 QV (1987) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-004.webp "FERRARI MONDIAL 3.2 QV (1987) ENTRETOISE DE VOLANT MOTEUR ET DE CARTER D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-005.webp "FERRARI MONDIAL 3.2 QV (1987) CULASSE (DROITE) SCHÉMA DES PIÈCES")
-part-diagram-006.webp "FERRARI MONDIAL 3.2 QV (1987) CULASSE (GAUCHE) SCHÉMA DES PIÈCES")
-part-diagram-007.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME DE CHRONOMÉTRAGE - COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI MONDIAL 3.2 QV (1987) INJECTION D'AIR (POUR LA VERSION AMÉRICAINE) SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI MONDIAL 3.2 QV (1987) INJECTION D'AIR (POUR LA VERSION CH) SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME DE CONTRÔLE DES ÉMISSIONS ANTI-ÉVAPORATION (POUR LES VERSIONS US ET SA) SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI MONDIAL 3.2 QV (1987) POMPE À CARBURANT ET TUYAUX (PAS POUR LA VERSION AMÉRICAINE) SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI MONDIAL 3.2 QV (1987) POMPE À CARBURANT ET TUYAUX (POUR LA VERSION AMÉRICAINE) SCHÉMA DES PIÈCES")
-part-diagram-014.webp "FERRARI MONDIAL 3.2 QV (1987) CONDUITES DE DISTRIBUTEURS DE CARBURANT (PAS POUR LES VERSIONS AMÉRICAINES ET CH87) SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI MONDIAL 3.2 QV (1987) CONDUITES DE DISTRIBUTEURS DE CARBURANT (POUR LA VERSION AMÉRICAINE) SCHÉMA DES PIÈCES")
-part-diagram-016.webp "FERRARI MONDIAL 3.2 QV (1987) CONDUITES DE DISTRIBUTEURS DE CARBURANT (POUR LA VERSION CH87) SCHÉMA DES PIÈCES")
-part-diagram-017.webp "FERRARI MONDIAL 3.2 QV (1987) ADMISSION D'AIR ET COLLECTEURS SCHÉMA DES PIÈCES")
-part-diagram-018.webp "FERRARI MONDIAL 3.2 QV (1987) BOÎTIER DE PAPILLON ET LIAISON SCHÉMA DES PIÈCES")
-part-diagram-019.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME D'ÉCHAPPEMENT (PAS POUR LES VERSIONS US ET SA) SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME D'ÉCHAPPEMENT (POUR LES VERSIONS US ET SA) SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-part-diagram-022.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME DE LUBRIFICATION SCHÉMA DES PIÈCES")
-part-diagram-023.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
