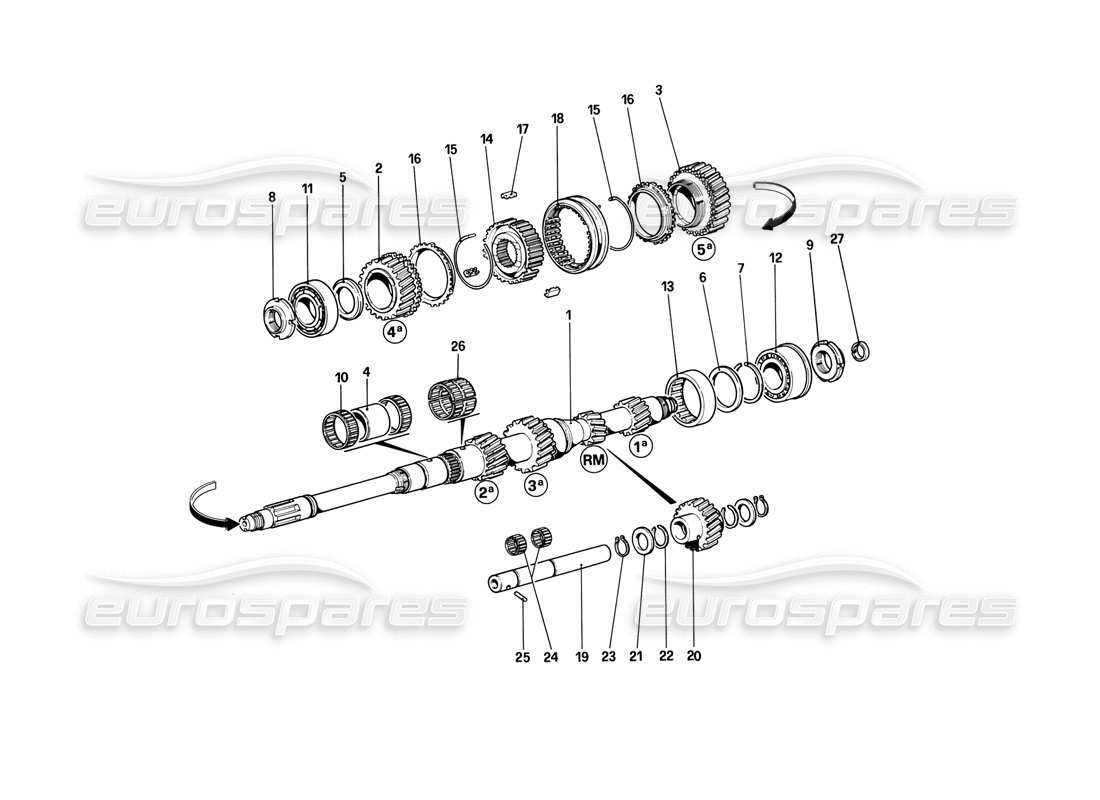

030 - Engrenages de l'arbre principal
Ferrari Mondial 3.2 QV (1987) Main Shaft Gears Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 126843
L'ARBRE PRINCIPAL
depuis £2 333,12
depuis £2 333,12
# 002
MPN: 119718
ENGRENAGE, 4TH VITESSE
Jusqu'à la boîte de vitesses no. 674-177 CH
depuis £4 118,22
depuis £4 118,22
Cette pièce remplace le numéro de pièce 104236 - et 1 plus. Cliquez pour voir les détails
# 002
MPN: 132826
ENGRENAGE, 4TH VITESSE
A partir de la boîte de vitesses no. 675-178 CH
depuis £824,83
depuis £824,83
# 003
MPN: 119719
ENGRENAGE, 5TH VITESSE
Jusqu'à la boîte de vitesses no. 674-177 CH
depuis £1 710,14
depuis £1 710,14
Cette pièce remplace le numéro de pièce 108991 - et 1 plus. Cliquez pour voir les détails
# 003
MPN: 132827
ENGRENAGE, 5TH VITESSE
A partir de la boîte de vitesses no. 675-178 CH
depuis £661,84
depuis £661,84
# 004
MPN: 113085
COURSE DE ROULEMENT 4TH VITESSE
depuis £23,59
depuis £23,59
# 005
MPN: 104242
ESPACEUR
depuis £33,95
depuis £33,95
# 006
MPN: 105538
ESPACEUR
depuis £22,19
depuis £22,19
# 007
MPN: 112699
ANNEAU À RESSORT
depuis £35,71
depuis £35,71
Cette pièce remplace le numéro de pièce 105559 - et 1 plus. Cliquez pour voir les détails
# 008
MPN: 104252
ANNEAU
depuis £77,96
depuis £77,96
Cette pièce remplace le numéro de pièce 104352 - et 1 plus. Cliquez pour voir les détails
# 009
MPN: 104253
ANNEAU
depuis £76,63
depuis £76,63
Cette pièce remplace le numéro de pièce 524259
# 010
MPN: 104255
CAGE À ROULEAU, 4TH VITESSE
depuis £30,50
depuis £30,50
# 011
MPN: 108656
ROULEMENT CÔTÉ EMBRAYAGE
depuis £363,35
depuis £363,35
Cette pièce remplace le numéro de pièce 104257
# 012
MPN: 103042
PALIER
depuis £305,09
depuis £305,09
# 013
MPN: 105539
PALIER CENTRAL
depuis £77,96
depuis £77,96
# 014
MPN: 106046
SYNCHRONISEUR
depuis £674,44
depuis £674,44
# 015
MPN: 108363
RESSORT D'ANNEAU
depuis £63,94
depuis £63,94
Cette pièce remplace le numéro de pièce 106047
# 016
MPN: 106048
ANNEAU SYNCHROMÉ
Jusqu'à la boîte de vitesses no. 674-177 CH
depuis £444,83
depuis £444,83
Cette pièce remplace la pièce numéro 106048/A que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 016
MPN: 131799
ANNEAU SYNCHROMÉ
A partir de la boîte de vitesses no. 675-178 CH
Remplacement
Remplacement
# 017
MPN: 126201
PLAQUET POUR SYNCHRONISEUR
depuis £50,58
depuis £50,58
Cette pièce remplace le numéro de pièce 106049 - et 1 plus. Cliquez pour voir les détails
# 018
MPN: 106051
MANCHON POUR SYNCHRONISEUR
Jusqu'à la boîte de vitesses no. 674-177 CH
depuis £410,84
depuis £410,84
# 018
MPN: 131801
MANCHON POUR SYNCHRONISEUR
A partir de la boîte de vitesses no. 675-178 CH
depuis £379,28
depuis £379,28
# 019
MPN: 104221
ARBRE POUR ENGRENAGE DE RALENTI ARRIÈRE
depuis £65,80
depuis £65,80
Cette pièce remplace le numéro de pièce 524554 - et 2 plus. Cliquez pour voir les détails
# 020
MPN: 119713
ENGRENAGE DE RALENTI ARRIÈRE
depuis £233,17
depuis £233,17
Cette pièce remplace la pièce numéro 105541 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 021
MPN: 104249
ESPACEUR
depuis £41,01
depuis £41,01
# 022
MPN: 104250
ANNEAU À RESSORT
depuis £0,96
depuis £0,96
# 023
MPN: 11067076
ANNEAU À RESSORT
depuis £0,99
depuis £0,99
Cette pièce remplace le numéro de pièce 11067075
# 024
MPN: 104256
CAGE À ROULEAUX POUR ENGRENAGE RALENTI ARRIÈRE
depuis £6,17
depuis £6,17
# 025
MPN: 10336210
ÉPINGLE
depuis £4,64
depuis £4,64
# 026
MPN: 109002
CAGE À ROULEAU, 5TH VITESSE
depuis £17,52
depuis £17,52
Cette pièce remplace le numéro de pièce 114059
# 027
MPN: 113087
ANNEAU
depuis £40,57
depuis £40,57
Cette pièce remplace le numéro de pièce 22804
