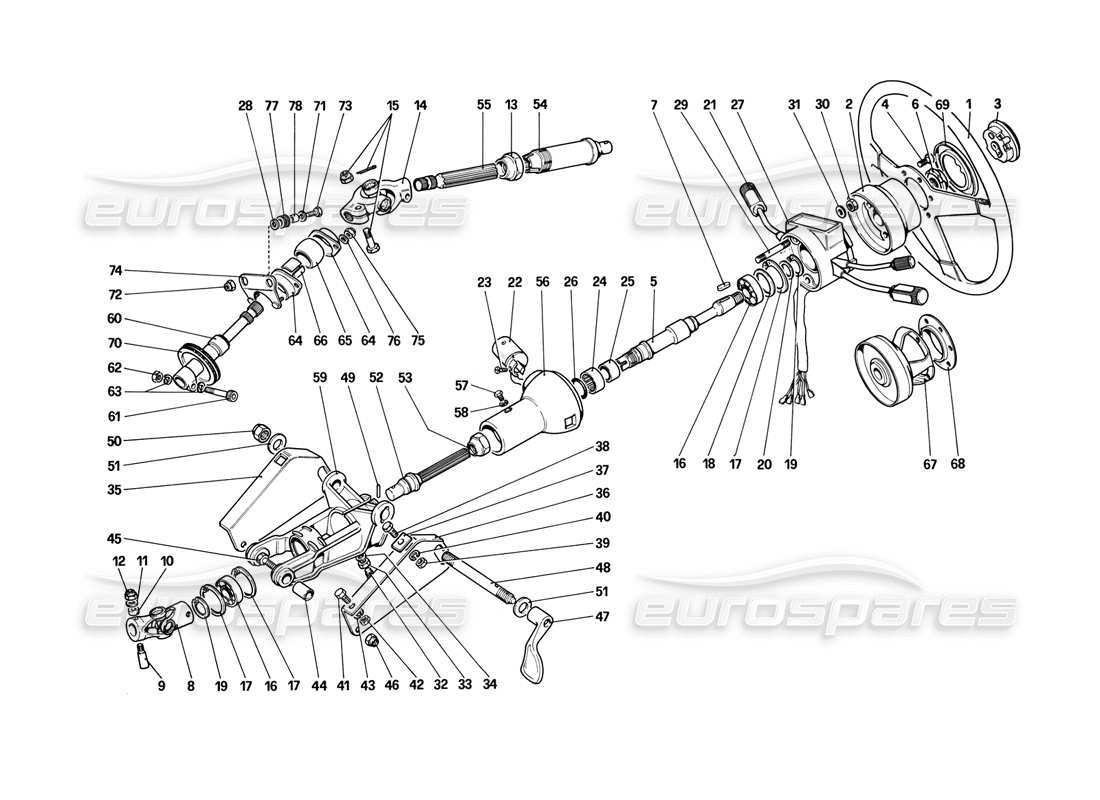

043 - Colonne de direction
Ferrari Mondial 3.2 QV (1987) Steering Columm Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 119038
VOLANT
Sur demande n° 119036
# 002
MPN: 106545
MOYEU DE VOLANT
depuis £295,00
depuis £295,00
# 003
MPN: 130899
BOUTON DE CORNE ET RETENUE
depuis £44,34
depuis £44,34
Cette pièce remplace le numéro de pièce 101071
# 003
MPN: 130899/A
BOUTON-POUSSOIR CORNE
depuis £49,19
depuis £49,19
# 004
MPN: 111189
VIS
depuis £2,75
depuis £2,75
# 005
MPN: 116533
ARBRE DE DIRECTION SUPÉRIEUR
depuis £520,26
depuis £520,26
# 006
MPN: 106610
ANNEAU
depuis £35,12
depuis £35,12
# 007
MPN: 101106
Clé
depuis £4,55
depuis £4,55
Cette pièce remplace le numéro de pièce 94628
# 008
MPN: 112572
JOINT UNIVERSEL SUPÉRIEUR
depuis £275,56
depuis £275,56
Cette pièce remplace le numéro de pièce 108415 - et 1 plus. Cliquez pour voir les détails
# 009
MPN: 112573
ÉPINGLE
depuis £31,90
depuis £31,90
Cette pièce remplace le numéro de pièce 108416
# 010
MPN: 112571
ESPACEUR
depuis £5,57
depuis £5,57
# 011
MPN: 10519401
Rondelle
depuis £0,71
depuis £0,71
# 012
MPN: 12574221
ÉCROU AUTO-BLOQUANT
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 125519 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 013
MPN: 106870
ÉCROU DE RÉGLAGE
depuis £9,52
depuis £9,52
# 014
MPN: 103343
JOINT UNIVERSEL INFÉRIEUR
Option n° 108362
depuis £498,77
depuis £498,77
Cette pièce remplace le numéro de pièce 108362 - et 7 plus. Cliquez pour voir les détails
# 015
MPN: 105032
ARTICLES DE FIXATION
Pour le numéro de joint. 103343 (pas de rechange)
depuis £30,71
depuis £30,71
Cette pièce remplace le numéro de pièce 740584 - et 2 plus. Cliquez pour voir les détails
# 016
MPN: 112091
PALIER
depuis £30,65
depuis £30,65
# 017
MPN: 11060276
BAGUE SEEGER
depuis £0,47
depuis £0,47
# 018
MPN: 112092
CALE, ÉPAISSEUR 0,2 MM.
Montage possible
depuis £0,47
depuis £0,47
# 018
MPN: 112093
Idem, épaisseur 0, 3 MM.
Montage possible
depuis £0,56
depuis £0,56
# 018
MPN: 112094
Idem, épaisseur 0, 4 MM.
Montage possible
depuis £0,58
depuis £0,58
# 018
MPN: 112095
Idem, épaisseur 0, 5 MM.
Montage possible
depuis £0,59
depuis £0,59
# 019
MPN: 11067376
BAGUE SEEGER
depuis £1,11
depuis £1,11
Cette pièce remplace le numéro de pièce 11067375
# 020
MPN: 112098
CALE, ÉPAISSEUR 0,2 MM.
Montage possible
depuis £0,47
depuis £0,47
# 020
MPN: 112099
Idem, épaisseur 0, 3 MM.
Montage possible
depuis £0,47
depuis £0,47
# 020
MPN: 112100
Idem, épaisseur 0, 4 MM.
Montage possible
depuis £0,47
depuis £0,47
# 020
MPN: 112101
Idem, épaisseur 0, 5 MM.
Montage possible
depuis £0,47
depuis £0,47
# 021
MPN: 119317
INTERRUPTEUR PRINCIPAL
depuis £2 341,97
depuis £2 341,97
# 022
MPN: 115975
DISPOSITIF ANTIVOL (TYPE TARDIF)
Remplacement
Remplacement
# 022
MPN: 131905
DISPOSITIF ANTI-VOL
Valable pour les États-Unis et SA
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 130610 - et 1 plus. Cliquez pour voir les détails
# 023
MPN: 168045
VIS
depuis £42,31
depuis £42,31
Cette pièce remplace le numéro de pièce 106615
# 024
MPN: 116096
CAGE À ROULEAU
depuis £4,61
depuis £4,61
# 025
MPN: 116097
COURSE POUR CAGE À ROULEAU
depuis £15,50
depuis £15,50
# 026
MPN: 13398276
ANNEAU À RESSORT
depuis £0,47
depuis £0,47
# 027
MPN: 114057
BOÎTIER DU COMMUTATEUR
depuis £51,75
depuis £51,75
# 028
MPN: 12640624
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12640601 - et 1 plus. Cliquez pour voir les détails
# 029
MPN: 13539921
GOUJON
depuis £1,08
depuis £1,08
# 030
MPN: 15896411
NOIX
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 15896401
# 031
MPN: 12601171
Rondelle
depuis £0,47
depuis £0,47
# 032
MPN: 13748910
ÉQUIPAGE SANS TÊTE
depuis £0,68
depuis £0,68
# 033
MPN: 16102311
NOIX
depuis £0,45
depuis £0,45
Cette pièce remplace le numéro de pièce 16102315
# 034
MPN: 12601371
Rondelle
Remplacement
Remplacement
# 035
MPN: 112104
SUPPORT DROIT
depuis £13,60
depuis £13,60
# 036
MPN: 112105
SUPPORT GAUCHE
depuis £13,60
depuis £13,60
# 037
MPN: 106425
PLAQUE
depuis £12,98
depuis £12,98
# 038
MPN: 10902121
BOULON
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 20146601
# 039
MPN: 15896214
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 15896211
# 040
MPN: 106850
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 10516473 - et 1 plus. Cliquez pour voir les détails
# 041
MPN: 16043221
BOULON
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 13842414 - et 1 plus. Cliquez pour voir les détails
# 042
MPN: 16100824
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 043
MPN: 106852
Rondelle
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 10516670 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 044
MPN: 112106
BUISSON
depuis £11,38
depuis £11,38
# 045
MPN: 16043821
VIS
depuis £0,71
depuis £0,71
# 046
MPN: 16104411
NOIX
depuis £0,53
depuis £0,53
# 047
MPN: 112107
LEVIER
depuis £33,24
depuis £33,24
# 048
MPN: 112108
BROCHE
depuis £6,99
depuis £6,99
# 049
MPN: 14163870
ÉPINGLE
depuis £1,18
depuis £1,18
# 050
MPN: 16105111
NOIX
depuis £0,47
depuis £0,47
# 051
MPN: 114865
CALE
depuis £1,01
depuis £1,01
Cette pièce remplace le numéro de pièce 112109
# 052
MPN: 116480
ARBRE DE DIRECTION INFÉRIEUR
depuis £210,82
depuis £210,82
# 053
MPN: 116481
ÉCROU DE RÉGLAGE
depuis £19,45
depuis £19,45
# 054
MPN: 116484
TUBE DE GUIDAGE
depuis £176,92
depuis £176,92
# 055
MPN: 116487
ARBRE INFERIEUR DE BOITE DE DIRECTION
depuis £68,19
depuis £68,19
# 056
MPN: 116488
MOYEU POUR ARBRE SUPÉRIEUR
depuis £157,50
depuis £157,50
# 057
MPN: 10977521
VIS
depuis £0,47
depuis £0,47
Cette pièce remplace la pièce numéro 10977501 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 058
MPN: 10615379
Rondelle
depuis £0,47
depuis £0,47
# 059
MPN: 112102
SOUTIEN
depuis £228,04
depuis £228,04
# 060
MPN: 123522
Rallonge de pignon
depuis £65,10
depuis £65,10
# 061
MPN: 125518
BOULON
depuis £1,09
depuis £1,09
Cette pièce remplace le numéro de pièce 103371
# 062
MPN: 125519
NOIX
depuis £0,75
depuis £0,75
Cette pièce remplace le numéro de pièce 103373
# 063
MPN: 12601271
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 103372 - et 1 plus. Cliquez pour voir les détails
# 064
MPN: 103292
BRIDE
depuis £10,31
depuis £10,31
Cette pièce remplace le numéro de pièce 660976 - et 5 plus. Cliquez pour voir les détails
# 065
MPN: 103297
BALLE
depuis £21,36
depuis £21,36
Cette pièce remplace le numéro de pièce 740454 - et 3 plus. Cliquez pour voir les détails
# 066
MPN: 103370
BUISSON
depuis £11,51
depuis £11,51
# 067
MPN: 119189
MOYEU DE VOLANT - POUR CABRIOLET
depuis £61,27
depuis £61,27
# 068
MPN: 123099
ANNEAU - POUR CABRIOLET
depuis £7,06
depuis £7,06
# 069
MPN: 119040
ECROU, VIS DE COUVERCLE
depuis £74,49
depuis £74,49
# 070
MPN: 112466
BOUSSIN DE GUILAGE
depuis £11,09
depuis £11,09
Cette pièce remplace le numéro de pièce 101325 - et 3 plus. Cliquez pour voir les détails
# 071
MPN: 106850
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 10516473 - et 1 plus. Cliquez pour voir les détails
# 072
MPN: 60659100
NOIX
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 0-166-1-039-50 - et 1 plus. Cliquez pour voir les détails
# 073
MPN: 10902721
VIS
depuis £0,47
depuis £0,47
# 074
MPN: 123516
SOUTIEN
depuis £3,81
depuis £3,81
# 075
MPN: 12574211
NOIX
depuis £0,71
depuis £0,71
# 076
MPN: 10519401
Rondelle
depuis £0,71
depuis £0,71
# 077
MPN: 103549
BAGUE EN CAOUTCHOUC
depuis £0,74
depuis £0,74
# 078
MPN: 103550
BUISSON
depuis £28,08
depuis £28,08
Cette pièce remplace le numéro de pièce 4130913
-part-diagram-044.webp "FERRARI MONDIAL 3.2 QV (1987) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI MONDIAL 3.2 QV (1987) SUSPENSION AVANT - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-046.webp "FERRARI MONDIAL 3.2 QV (1987) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-047.webp "FERRARI MONDIAL 3.2 QV (1987) SUSPENSION ARRIÈRE - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-048.webp "FERRARI MONDIAL 3.2 QV (1987) ROUES SCHÉMA DES PIÈCES")
-part-diagram-049.webp "FERRARI MONDIAL 3.2 QV (1987) ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-050.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME DE PRODUCTION D'ÉLECTRICITÉ SCHÉMA DES PIÈCES")
-part-diagram-051.webp "FERRARI MONDIAL 3.2 QV (1987) COMPRESSEUR ET COMMANDES DE CLIMATISATION SCHÉMA DES PIÈCES")
-part-diagram-052.webp "FERRARI MONDIAL 3.2 QV (1987) OUTIL - TROUSSE SCHÉMA DES PIÈCES")
-part-diagram-053.webp "FERRARI MONDIAL 3.2 QV (1987) PÉDALIER - COMMANDE D'EMBRAYAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT - VARIANTES POUR VERSION RH D) SCHÉMA DES PIÈCES")
-part-diagram-054.webp "FERRARI MONDIAL 3.2 QV (1987) PÉDALIER - COMMANDE D'EMBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT - VARIANTES POUR VERSION RH D) SCHÉMA DES PIÈCES")
-part-diagram-055.webp "FERRARI MONDIAL 3.2 QV (1987) COMMANDE D'ACCÉLÉRATEUR ET SYSTÈME HYDRAULIQUE DE FREINAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT - VARIANTES POUR LA VERSION RH D) SCHÉMA DES PIÈCES")
-part-diagram-056.webp "FERRARI MONDIAL 3.2 QV (1987) COMMANDE D'ACCÉLÉRATEUR ET SYSTÈME HYDRAULIQUE DE FREINAGE (POUR LES VOITURES AVEC SYSTÈME ANTIDÉRAPANT - VARIANTES POUR LA VERSION RH D) SCHÉMA DES PIÈCES")
-part-diagram-101.webp "FERRARI MONDIAL 3.2 QV (1987) CARROSSERIE - ÉLÉMENTS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-102.webp "FERRARI MONDIAL 3.2 QV (1987) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SANS ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI MONDIAL 3.2 QV (1987) CARROSSERIE - ÉLÉMENTS INTÉRIEURS AVEC ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-104.webp "FERRARI MONDIAL 3.2 QV (1987) CARROSSERIE - ÉLÉMENTS INTÉRIEURS - 3.2 MONDIAL COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-105.webp "FERRARI MONDIAL 3.2 QV (1987) CARROSSERIE - ELÉMENTS INTÉRIEURS - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-106.webp "FERRARI MONDIAL 3.2 QV (1987) BAGAGES ET COMPARTIMENT PASSAGERS, ISOLATION - 3.2 MONDIAL COUPÉ - USA - SA - AUS - CH87 - CH88 EXCLUS SCHÉMA DES PIÈCES")
-part-diagram-107.webp "FERRARI MONDIAL 3.2 QV (1987) BAGAGES ET COMPARTIMENT PASSAGERS, ISOLATION - 3.2 MONDIAL COUPE USA - SA - AUS - CH87 - CH88 SCHÉMA DES PIÈCES")
-part-diagram-108.webp "FERRARI MONDIAL 3.2 QV (1987) COMPARTIMENT BAGAGES ET PASSAGERS, ISOLATION - CABRIOLET-USA - SA EXCLUS SCHÉMA DES PIÈCES")
-part-diagram-109.webp "FERRARI MONDIAL 3.2 QV (1987) BAGAGES ET COFFRE PASSAGER, ISOLATION - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-110.webp "FERRARI MONDIAL 3.2 QV (1987) COUVERCLE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-111.webp "FERRARI MONDIAL 3.2 QV (1987) COMPARTIMENT MOTEUR ET MOQUETTE SCHÉMA DES PIÈCES")
-part-diagram-112.webp "FERRARI MONDIAL 3.2 QV (1987) COUVERCLE DU COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-113.webp "FERRARI MONDIAL 3.2 QV (1987) PORTES - 3.2 MONDIAL COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-114.webp "FERRARI MONDIAL 3.2 QV (1987) PORTES - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-115.webp "FERRARI MONDIAL 3.2 QV (1987) PARE-CHOCS, MOULURES ET LUMIÈRES SCHÉMA DES PIÈCES")
-part-diagram-116.webp "FERRARI MONDIAL 3.2 QV (1987) LUNETTES SCHÉMA DES PIÈCES")
-part-diagram-117.webp "FERRARI MONDIAL 3.2 QV (1987) SIÈGES - 3.2 MONDIAL COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-118.webp "FERRARI MONDIAL 3.2 QV (1987) SIÈGES - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-119.webp "FERRARI MONDIAL 3.2 QV (1987) TOIT, TUNNEL ET CEINTURES DE SÉCURITÉ - 3.2 MONDIAL COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-120.webp "FERRARI MONDIAL 3.2 QV (1987) TOIT, TUNNEL ET CEINTURES DE SÉCURITÉ - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-121.webp "FERRARI MONDIAL 3.2 QV (1987) PANNEAU D'INSTRUMENTS SCHÉMA DES PIÈCES")
-part-diagram-122.webp "FERRARI MONDIAL 3.2 QV (1987) INSTRUMENTS SCHÉMA DES PIÈCES")
-part-diagram-123.webp "FERRARI MONDIAL 3.2 QV (1987) DISPOSITIF DE LEVAGE DES PHARES ET PHARES SCHÉMA DES PIÈCES")
-part-diagram-124.webp "FERRARI MONDIAL 3.2 QV (1987) ESSUIE-GLACE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-125.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-126.webp "FERRARI MONDIAL 3.2 QV (1987) TABLEAUX ÉLECTRIQUES SCHÉMA DES PIÈCES")
-part-diagram-127.webp "FERRARI MONDIAL 3.2 QV (1987) CARTES ÉLECTRIQUES SECONDAIRES – CH88 EXCLUS SCHÉMA DES PIÈCES")
-part-diagram-128.webp "FERRARI MONDIAL 3.2 QV (1987) CARTES ÉLECTRIQUES SECONDAIRES - POUR CH88 SCHÉMA DES PIÈCES")
-part-diagram-129.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME DE CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-130.webp "FERRARI MONDIAL 3.2 QV (1987) TOIT OUVRANT - 3.2 MONDIAL COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-131.webp "FERRARI MONDIAL 3.2 QV (1987) HAUT - CABRIOLET SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI MONDIAL 3.2 QV (1987) MOTEUR - BOÎTE DE VITESSES ET SUPPORTS SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI MONDIAL 3.2 QV (1987) CARTER SCHÉMA DES PIÈCES")
-part-diagram-003.webp "FERRARI MONDIAL 3.2 QV (1987) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-004.webp "FERRARI MONDIAL 3.2 QV (1987) ENTRETOISE DE VOLANT MOTEUR ET DE CARTER D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-005.webp "FERRARI MONDIAL 3.2 QV (1987) CULASSE (DROITE) SCHÉMA DES PIÈCES")
-part-diagram-006.webp "FERRARI MONDIAL 3.2 QV (1987) CULASSE (GAUCHE) SCHÉMA DES PIÈCES")
-part-diagram-007.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME DE CHRONOMÉTRAGE - COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI MONDIAL 3.2 QV (1987) INJECTION D'AIR (POUR LA VERSION AMÉRICAINE) SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI MONDIAL 3.2 QV (1987) INJECTION D'AIR (POUR LA VERSION CH) SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME DE CONTRÔLE DES ÉMISSIONS ANTI-ÉVAPORATION (POUR LES VERSIONS US ET SA) SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI MONDIAL 3.2 QV (1987) POMPE À CARBURANT ET TUYAUX (PAS POUR LA VERSION AMÉRICAINE) SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI MONDIAL 3.2 QV (1987) POMPE À CARBURANT ET TUYAUX (POUR LA VERSION AMÉRICAINE) SCHÉMA DES PIÈCES")
-part-diagram-014.webp "FERRARI MONDIAL 3.2 QV (1987) CONDUITES DE DISTRIBUTEURS DE CARBURANT (PAS POUR LES VERSIONS AMÉRICAINES ET CH87) SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI MONDIAL 3.2 QV (1987) CONDUITES DE DISTRIBUTEURS DE CARBURANT (POUR LA VERSION AMÉRICAINE) SCHÉMA DES PIÈCES")
-part-diagram-016.webp "FERRARI MONDIAL 3.2 QV (1987) CONDUITES DE DISTRIBUTEURS DE CARBURANT (POUR LA VERSION CH87) SCHÉMA DES PIÈCES")
-part-diagram-017.webp "FERRARI MONDIAL 3.2 QV (1987) ADMISSION D'AIR ET COLLECTEURS SCHÉMA DES PIÈCES")
-part-diagram-018.webp "FERRARI MONDIAL 3.2 QV (1987) BOÎTIER DE PAPILLON ET LIAISON SCHÉMA DES PIÈCES")
-part-diagram-019.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME D'ÉCHAPPEMENT (PAS POUR LES VERSIONS US ET SA) SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME D'ÉCHAPPEMENT (POUR LES VERSIONS US ET SA) SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-part-diagram-022.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME DE LUBRIFICATION SCHÉMA DES PIÈCES")
-part-diagram-023.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI MONDIAL 3.2 QV (1987) POMPE À EAU ET TUYAUTERIE SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI MONDIAL 3.2 QV (1987) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI MONDIAL 3.2 QV (1987) COMMANDE DE DÉBRAYAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-027.webp "FERRARI MONDIAL 3.2 QV (1987) COMMANDE DE DÉBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-028.webp "FERRARI MONDIAL 3.2 QV (1987) BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI MONDIAL 3.2 QV (1987) BOÎTE DE VITESSES - CARTER DE DIFFÉRENTIEL ET CARTER D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-030.webp "FERRARI MONDIAL 3.2 QV (1987) ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI MONDIAL 3.2 QV (1987) ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI MONDIAL 3.2 QV (1987) COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI MONDIAL 3.2 QV (1987) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI MONDIAL 3.2 QV (1987) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME HYDRAULIQUE DE FREINAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME HYDRAULIQUE DE FREINAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME HYDRAULIQUE POUR ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME DE FREINAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI MONDIAL 3.2 QV (1987) SYSTÈME ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI MONDIAL 3.2 QV (1987) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI MONDIAL 3.2 QV (1987) COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI MONDIAL 3.2 QV (1987) BOÎTE DE DIRECTION ET TRINGLERIE SCHÉMA DES PIÈCES")
