006 - Chronométrage - Contrôles

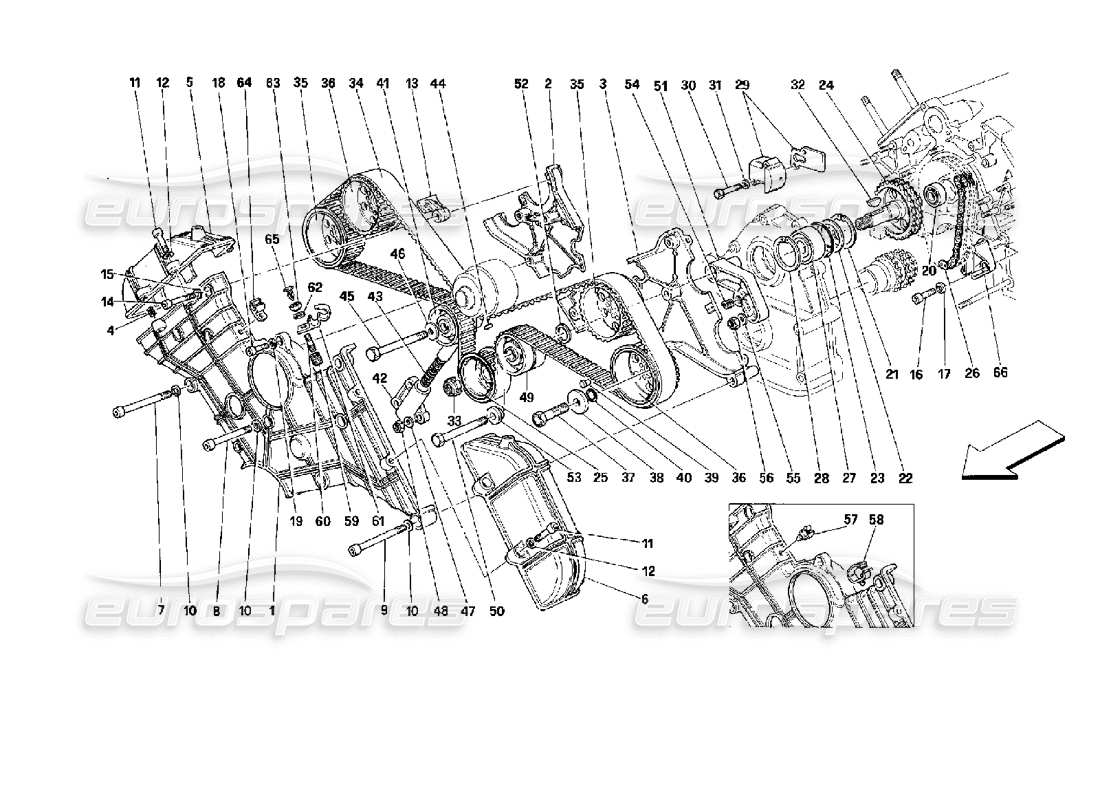

Ferrari Mondial 3.4 t Coupe/Cabrio Timing - Controls Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 134216
BOUCLIER AVANT
Caoutchouc noir – Utilisation alternative – 134216/A
depuis £343,67
depuis £343,67
# 001
MPN: 134216/A
KIT COUVERCLE DE COURROIE DE DISTRIBUTION
Kit de couvercle de courroie de distribution en plastique noir. Composé de pièces - 134216 / 134219 / 134220 / 134217 / 134218
depuis £795,00
depuis £795,00
# 001
MPN: 143118
BOUCLIER AVANT
- Feuille de zinc
depuis £204,75
depuis £204,75
Cette pièce remplace le numéro de pièce 133819 - et 1 plus. Cliquez pour voir les détails
# 002
MPN: 133820
BOUCLIER ARRIÈRE DROIT
- Feuille de zinc
depuis £305,03
depuis £305,03
# 002
MPN: 134217
BOUCLIER ARRIÈRE DROIT
- Caoutchouc noir
depuis £291,12
depuis £291,12
# 003
MPN: 133821
BOUCLIER ARRIÈRE GAUCHE
- Feuille de zinc
depuis £221,00
depuis £221,00
# 003
MPN: 134218
BOUCLIER ARRIÈRE GAUCHE
- Caoutchouc noir
depuis £310,75
depuis £310,75
# 004
MPN: 13525570
HÉLI-BOBINE
- Valable uniquement pour le bouclier en tôle de zinc
depuis £3,26
depuis £3,26
Cette pièce remplace le numéro de pièce 109668
# 005
MPN: 133822
BOUCHON DROIT -FEUILLE DE ZINC-
- Feuille de zinc
depuis £84,00
depuis £84,00
# 005
MPN: 134219
BOUCHON DROIT
- Caoutchouc noir
depuis £147,79
depuis £147,79
# 006
MPN: 133823
BOUCHON GAUCHE -FEUILLE DE ZINC-
- Feuille de zinc
depuis £84,00
depuis £84,00
# 006
MPN: 134220
CAPUCHON GAUCHE
- Caoutchouc noir
depuis £134,05
depuis £134,05
# 007
MPN: 14309021
VIS
depuis £0,75
depuis £0,75
# 008
MPN: 14308921
VIS
depuis £0,54
depuis £0,54
# 009
MPN: 14359521
VIS
depuis £0,99
depuis £0,99
# 010
MPN: 12601374
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
Alternative (#EAP1469019) Ferrari 575 Kit de conversion manuelle LHD Eurospares Pièce approuvée - Nouveau (commander)
Certaines F1 pièces nécessitent des modifications pour s'adapter.
Certaines F1 pièces nécessitent des modifications pour s'adapter.
# 011
MPN: 14305321
VIS
Remplacement
Remplacement
# 012
MPN: 12601274
Rondelle
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 013
MPN: 133824
TAMPON
depuis £200,64
depuis £200,64
# 014
MPN: 14305821
VIS
depuis £0,53
depuis £0,53
# 015
MPN: 12601274
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 016
MPN: 14305724
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 11567624 - et 2 plus. Cliquez pour voir les détails
# 017
MPN: 12604279
Rondelle
depuis £0,54
depuis £0,54
# 018
MPN: 14305321
VIS
Remplacement
Remplacement
# 019
MPN: 12601274
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 020
MPN: 171177
PALIER
- Valable à partir du moteur n° 24720
depuis £10,66
depuis £10,66
Cette pièce remplace la pièce numéro 144713 que nous avons en stock
# 020
MPN: 185343
PALIER
- Valable jusqu'au numéro de moteur 24719
depuis £8,65
depuis £8,65
Cette pièce remplace le numéro de pièce 149241
# 021
MPN: 11060576
ANNEAU À PRESSION
depuis £1,18
depuis £1,18
Cette pièce remplace le numéro de pièce 11060575
# 022
MPN: 133377
Rondelle
depuis £10,25
depuis £10,25
# 023
MPN: 136140
joint
depuis £0,78
depuis £0,78
Alternative (#70001612) KIT D'EMBRAYAGE (F1) Genuine Ferrari Pièce – Nouveau en stock
Le remplacement du support du capteur de roulement peut être nécessaire - Numéro de pièce : 950760
Le remplacement du support du capteur de roulement peut être nécessaire - Numéro de pièce : 950760
# 024
MPN: 132808
ENGRENAGE
- Valable jusqu'au numéro de moteur 24719
depuis £775,10
depuis £775,10
# 024
MPN: 144489
ENGRENAGE
- Valable à partir du moteur n° 24720
depuis £565,53
depuis £565,53
# 025
MPN: 132909
ENGRENAGE
- Valable jusqu'au numéro de moteur 24719
depuis £733,40
depuis £733,40
# 025
MPN: 144488
ENGRENAGE
- Valable à partir du moteur n° 24720
depuis £290,72
depuis £290,72
# 026
MPN: 132968

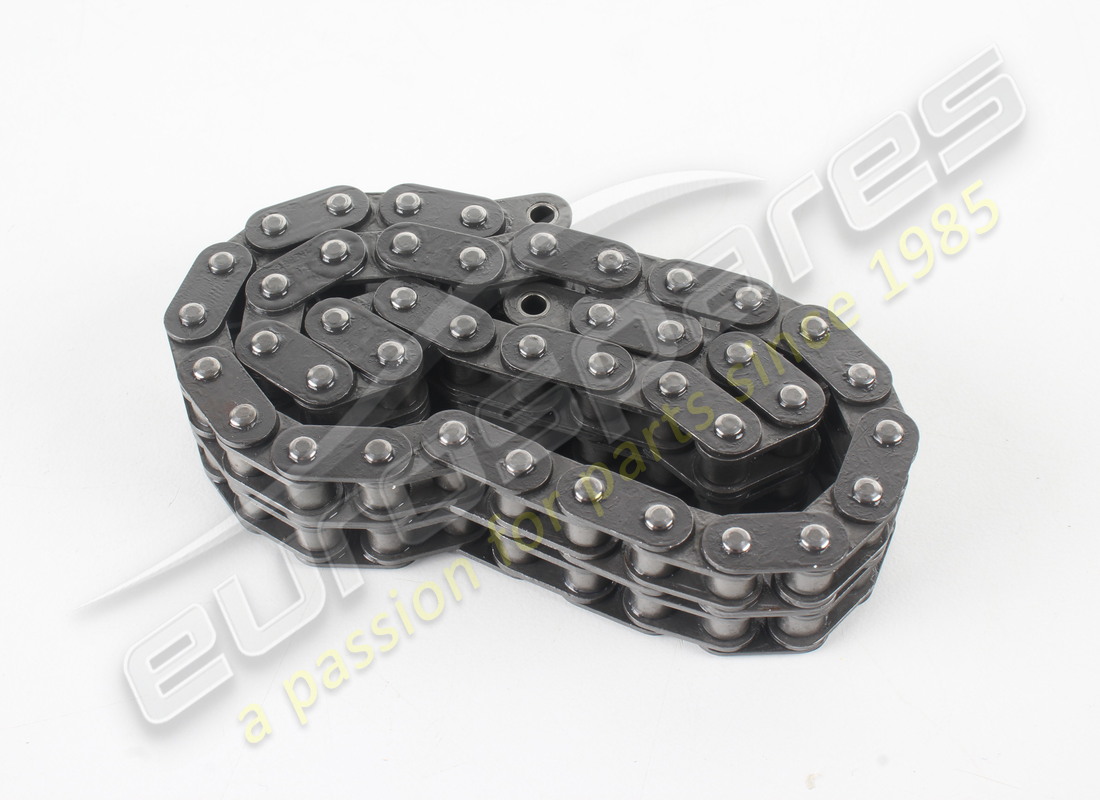

CHAÎNE
depuis £108,65
depuis £108,65
# 027
MPN: 170787
PALIER
depuis £66,31
depuis £66,31
Cette pièce remplace le numéro de pièce 144690
# 028
MPN: 11060576
ANNEAU À PRESSION
depuis £1,18
depuis £1,18
Cette pièce remplace le numéro de pièce 11060575
# 029
MPN: 147338/A
PLAQUET DE CHAÎNE UNIQUEMENT
depuis £157,50
depuis £157,50
Cette pièce remplace le numéro de pièce 147338
# 030
MPN: 10903021
VIS
Remplacement
Remplacement
# 031
MPN: 11197774
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 032
MPN: 10206320
Clé
depuis £0,92
depuis £0,92
# 033
MPN: 104919
ANNEAU
depuis £3,29
depuis £3,29
# 034
MPN: 132843
COURROIE DE COMMANDE DE DISTRIBUTION
depuis £23,26
depuis £23,26
# 035
MPN: 136229
ENGRENAGE
depuis £264,50
depuis £264,50
# 036
MPN: 136230
ENGRENAGE
depuis £506,58
depuis £506,58
# 037
MPN: 146540
VIS
depuis £13,48
depuis £13,48
Cette pièce remplace le numéro de pièce 16326431 - et 3 plus. Cliquez pour voir les détails
# 038
MPN: 117274
Rondelle
depuis £1,84
depuis £1,84
# 039
MPN: 106203
GOUJON
depuis £3,65
depuis £3,65
# 040
MPN: 114808
BAGUE D'ÉTANCHÉITÉ
depuis £2,58
depuis £2,58
Alternative (#139885) JEU DE JOINTS MOTEUR Genuine Ferrari Pièce – Nouveau (commander)
Comprend les joints de culasse et les segments d'huile
Comprend les joints de culasse et les segments d'huile
# 041
MPN: 149791
POULIE DROITE
depuis £287,51
depuis £287,51
Cette pièce remplace le numéro de pièce 144557
# 042
MPN: 137632
FREIN
depuis £150,45
depuis £150,45
# 043
MPN: 148356
PRINTEMPS
depuis £61,89
depuis £61,89
Cette pièce remplace le numéro de pièce 133867
# 044
MPN: 10486110
ÉPINGLE
depuis £10,40
depuis £10,40
# 045
MPN: 134665
VIS
depuis £1,13
depuis £1,13
# 046
MPN: 12626221
Rondelle
depuis £0,47
depuis £0,47
# 047
MPN: 12601374
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
Alternative (#EAP1469019) Ferrari 575 Kit de conversion manuelle LHD Eurospares Pièce approuvée - Nouveau (commander)
Certaines F1 pièces nécessitent des modifications pour s'adapter.
Certaines F1 pièces nécessitent des modifications pour s'adapter.
# 048
MPN: 104030
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16104125
# 049
MPN: 145807
POULIE GAUCHE
depuis £241,07
depuis £241,07
Cette pièce remplace le numéro de pièce 144555
# 050
MPN: 134663
VIS
depuis £1,27
depuis £1,27
# 051
MPN: 137473
support
- Valable jusqu'à épuisement des stocks
Remplacement
Remplacement
# 051
MPN: 147132
support
- Valable après épuisement des stocks de 137473
depuis £264,32
depuis £264,32
Cette pièce remplace le numéro de pièce 137473
# 052
MPN: 137481
Rondelle
depuis £1,79
depuis £1,79
# 053
MPN: 133385
BAGUE
depuis £38,86
depuis £38,86
# 054
MPN: 13525770
HÉLI-BOBINE
depuis £1,67
depuis £1,67
Cette pièce remplace le numéro de pièce 103830
# 055
MPN: 12601374
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
Alternative (#EAP1469019) Ferrari 575 Kit de conversion manuelle LHD Eurospares Pièce approuvée - Nouveau (commander)
Certaines F1 pièces nécessitent des modifications pour s'adapter.
Certaines F1 pièces nécessitent des modifications pour s'adapter.
# 056
MPN: 16104411
NOIX
depuis £0,53
depuis £0,53
# 057
MPN: 139964
PRINTEMPS
- Pour le bouclier 143118
depuis £0,47
depuis £0,47
# 058
MPN: 61681500
RESSORT - POUR BOUCLIER 143118
- Pour le bouclier 143118
depuis £0,47
depuis £0,47
# 059
MPN: 120711
BUSH - POUR BOUCLIER 143118
- Pour le bouclier 143118
depuis £9,66
depuis £9,66
# 060
MPN: 11500521
GOUJON -POUR BOUCLIER 143118
- Pour bouclier 143118 - Pas pour Cabriolet
depuis £1,85
depuis £1,85
# 061
MPN: 143120
PRINTEMPS
- Pour bouclier 143118 - Pas pour Cabriolet
depuis £0,54
depuis £0,54
# 062
MPN: 12604279
Rondelle
- Pour bouclier 143118 - Pas pour Cabriolet
depuis £0,54
depuis £0,54
# 063
MPN: 12574211
NOIX
- Pour bouclier 143118 - Pas pour Cabriolet
depuis £0,71
depuis £0,71
# 064
MPN: 143121
PRINTEMPS
- Pour bouclier 143118 - Pas pour Cabriolet
depuis £0,54
depuis £0,54
# 065
MPN: 14590087
bouton
- Pour bouclier 143118 - Pas pour Coupé
depuis £0,47
depuis £0,47
# 066
MPN: 143782
Patin de guidage
depuis £128,19
depuis £128,19
