009 - Pompe à carburant et tuyaux

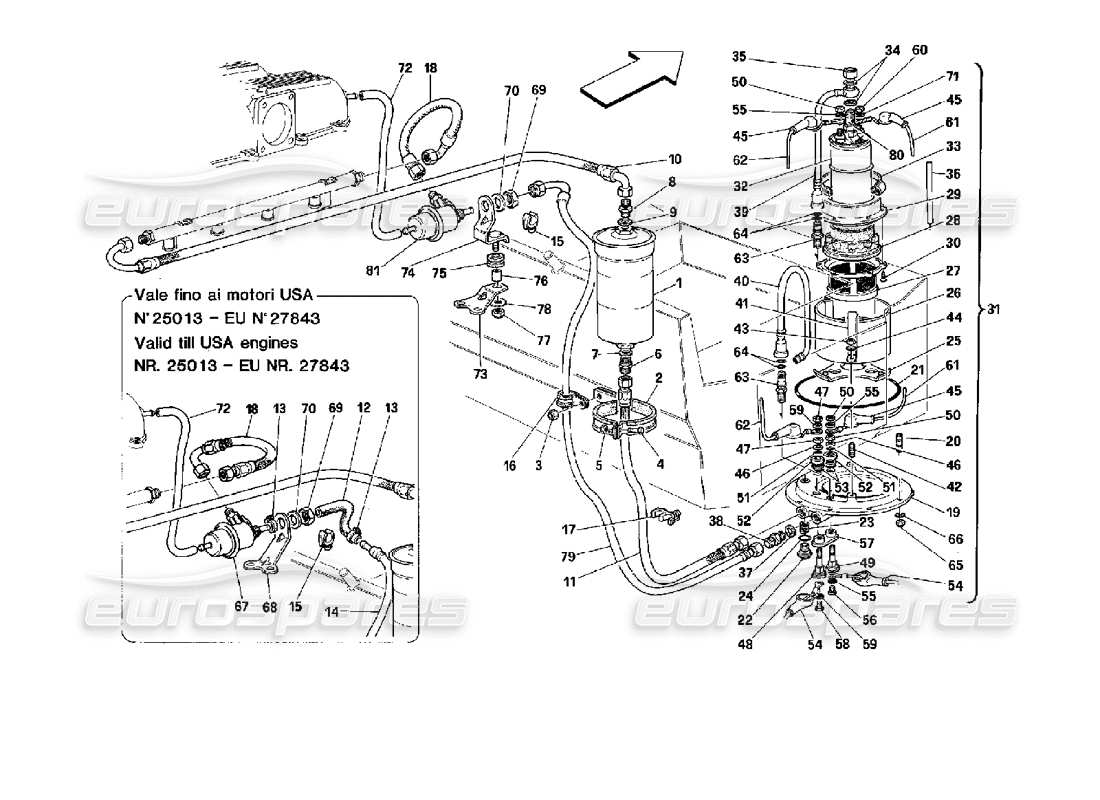

Ferrari Mondial 3.4 t Coupe/Cabrio Fuel Pump and Pipes Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 117792
FILTRE À CARBURANT
depuis £28,00
depuis £28,00
# 002
MPN: 126352
support
depuis £7,80
depuis £7,80
# 003
MPN: 16104411
NOIX
depuis £0,53
depuis £0,53
# 004
MPN: 10902324
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 10902311 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 005
MPN: 12575411
NOIX
Remplacement
Remplacement
# 006
MPN: 109889
RACCORD D'ADMISSION DE CARBURANT
depuis £3,74
depuis £3,74
# 007
MPN: 10280060
joint
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 100501 - et 3 plus. Cliquez pour voir les détails
# 008
MPN: 109797
RACCORD DE SORTIE DE CARBURANT
depuis £19,42
depuis £19,42
# 009
MPN: 11270160
joint
depuis £1,02
depuis £1,02
# 010
MPN: 143784
TUYAU DE CARBURANT DU FILTRE DROIT À LA FLÛTE DROIT
- Cabriolet
depuis £330,32
depuis £330,32
# 010
MPN: 143785
TUYAU DE CARBURANT DU FILTRE GAUCHE À LA FLÛTE GAUCHE
- Cabriolet
depuis £330,32
depuis £330,32
# 010
MPN: 143788
TUYAU DE CARBURANT DU FILTRE DROIT À LA FLÛTE DROIT
- Coupé'
depuis £484,00
depuis £484,00
Cette pièce remplace le numéro de pièce 139393
# 010
MPN: 143789
TUYAU DE CARBURANT DU FILTRE GAUCHE À LA FLÛTE GAUCHE
- Coupé'
depuis £243,90
depuis £243,90
# 011
MPN: 143790
TUYAU DE CARBURANT DE LA POMPE AU FILTRE
- Coupé'
depuis £184,00
depuis £184,00
Cette pièce remplace le numéro de pièce 139464
# 011
MPN: 143792
TUYAU DE CARBURANT DE LA POMPE AU FILTRE
- Cabriolet
depuis £229,81
depuis £229,81
# 012
MPN: 139932
MANCHE
depuis £16,20
depuis £16,20
# 013
MPN: 13000190
COLLIER À VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12178990 - et 1 plus. Cliquez pour voir les détails
# 014
MPN: 139472
TUYAU DE CARBURANT DU RÉGULATEUR DE PRESSION À LA POMPE
depuis £108,30
depuis £108,30
# 015
MPN: 14574287
PRINTEMPS
depuis £4,95
depuis £4,95
# 016
MPN: 10450290
support
depuis £2,39
depuis £2,39
# 017
MPN: 139966
PRINTEMPS
depuis £0,53
depuis £0,53
# 018
MPN: 149812
TUYAU DE CARBURANT DE LA FLÛTE AU RÉGULATEUR DE PRESSION
depuis £215,09
depuis £215,09
Cette pièce remplace le numéro de pièce 143791 - et 2 plus. Cliquez pour voir les détails
# 019
MPN: 139454

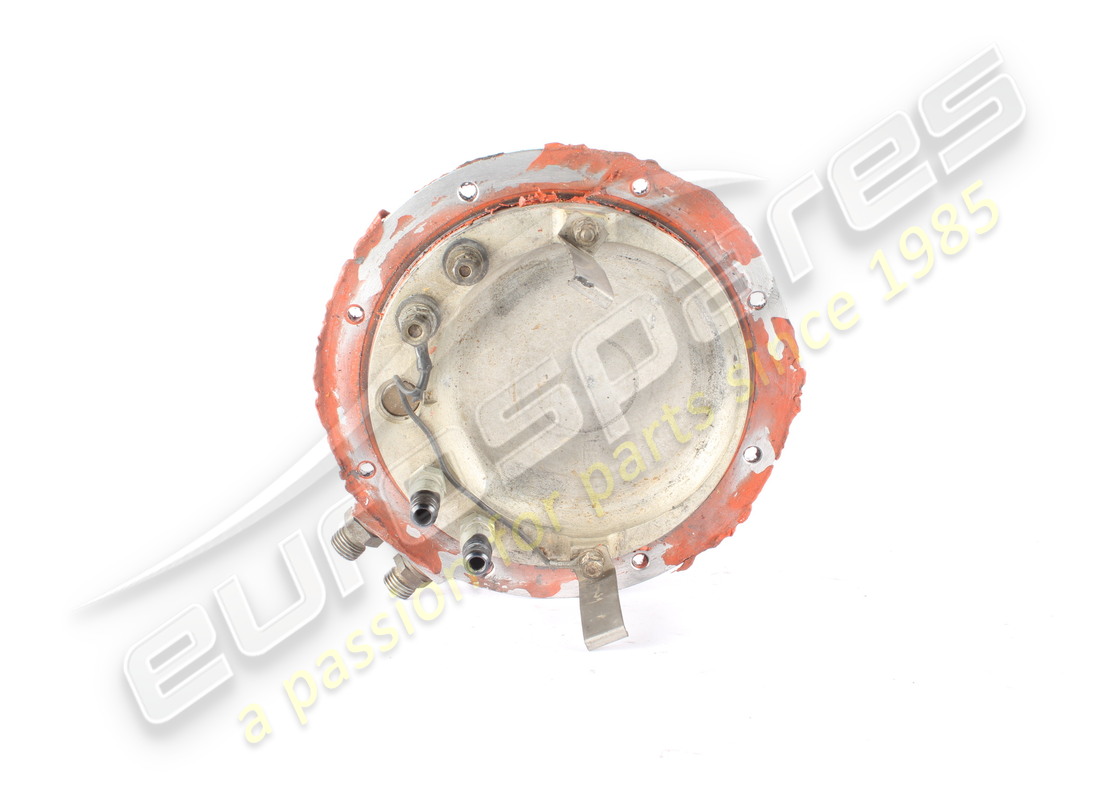

COUVERCLE DE POMPE À CARBURANT
depuis £171,89
depuis £171,89
# 020
MPN: 11500224
GOUJON
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 11500221 - et 1 plus. Cliquez pour voir les détails
# 021
MPN: 138453
joint
depuis £41,41
depuis £41,41
# 022
MPN: 134713
CASQUETTE
depuis £7,04
depuis £7,04
Cette pièce remplace le numéro de pièce 154970
# 023
MPN: 103388
HÉLI-BOBINE
depuis £7,04
depuis £7,04
# 024
MPN: 134233
joint
depuis £0,51
depuis £0,51
# 025
MPN: 126807
COUSSIN ANTI-VIBRATION
depuis £28,03
depuis £28,03
# 026
MPN: 126806
CHAMBRE DE COLLECTE DE CARBURANT
depuis £41,90
depuis £41,90
# 027
MPN: 126808
FILTRE À L'INTÉRIEUR DE LA CHAMBRE
Remplacement
Remplacement
# 028
MPN: 126809
JOINT EN CAOUTCHOUC (60 MM)
depuis £62,61
depuis £62,61
JOINT EN CAOUTCHOUC DE POMPE À ESSENCE Genuine Ferrari Pièce – Nouveau en stock
Pour pompe à carburant 140317 ; Pour 60mm pompe d'identification
Pour pompe à carburant 140317 ; Pour 60mm pompe d'identification
# 029
MPN: 126810
COUVERCLE DE FILTRE À CHAMBRE
depuis £25,49
depuis £25,49
# 030
MPN: 15671101
VIS
depuis £1,37
depuis £1,37
# 031
MPN: 133958
POMPE À ESSENCE COMPLÈTE
Voir aussi 146663
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 139162

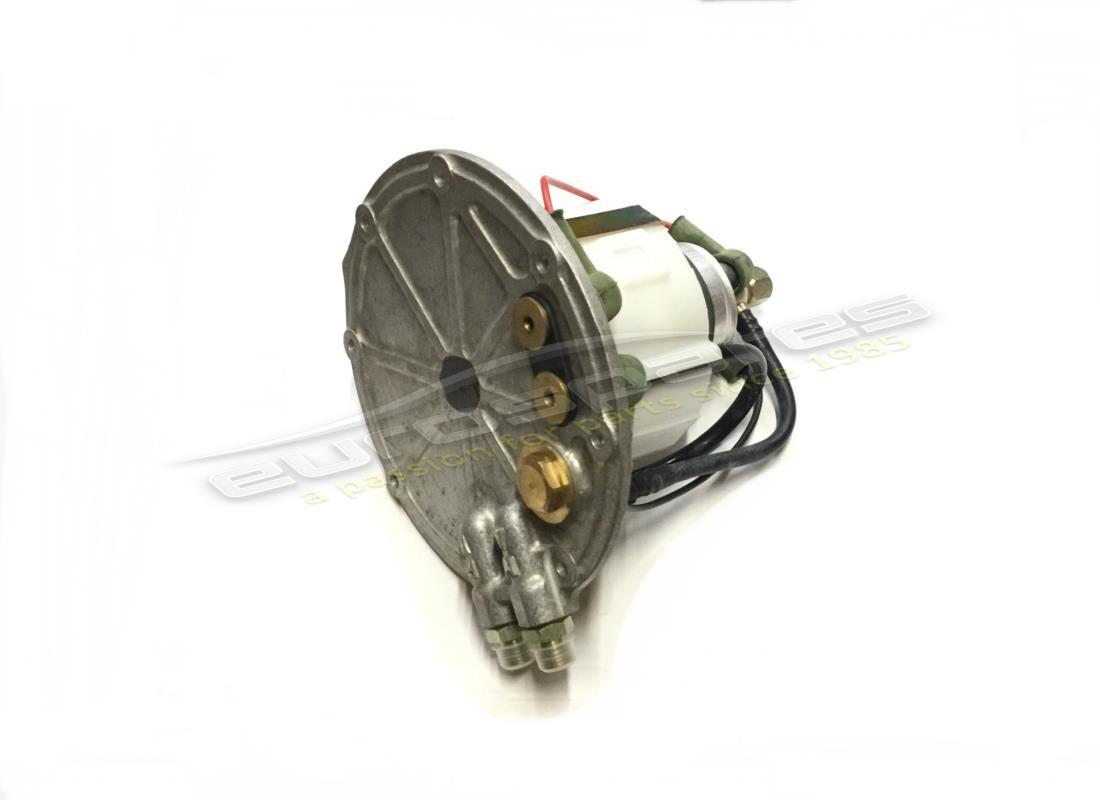

# 031
MPN: 146663
POMPE À ESSENCE COMPLÈTE
depuis £1 531,06
depuis £1 531,06
Cette pièce remplace le numéro de pièce 133958
# 032
MPN: 140317
POMPE À CARBURANT 060
depuis £182,04
depuis £182,04
# 033
MPN: 13000890
SERRER
depuis £0,66
depuis £0,66
Cette pièce remplace le numéro de pièce 12173290 - et 2 plus. Cliquez pour voir les détails
# 034
MPN: 11270160
joint
depuis £0,99
depuis £0,99
# 035
MPN: 10183217
CASQUETTE
Remplacement
Remplacement
# 036
MPN: 139205
TUYAU D'ÉCHAPPEMENT
depuis £39,87
depuis £39,87
# 037
MPN: 11270160
joint
depuis £0,99
depuis £0,99
# 038
MPN: 109797
RACCORD POUR TUYAUX DE LIVRAISON ET DE RÉCUPÉRATION
depuis £19,42
depuis £19,42
# 039
MPN: 133967
TUYAU D'ALIMENTATION DE LA POMPE AU COUVERCLE
depuis £78,21
depuis £78,21
# 040
MPN: 133968
RÉCUPÉRER LE TUYAU DU COUVERCLE À LA CHAMBRE
depuis £56,62
depuis £56,62
# 041
MPN: 137577
support
depuis £29,06
depuis £29,06
# 042
MPN: 11000921
GOUJON
depuis £2,00
depuis £2,00
# 043
MPN: 13677911
NOIX
depuis £0,71
depuis £0,71
# 044
MPN: 10730021
Rondelle
depuis £0,47
depuis £0,47
# 045
MPN: 130146
CASQUETTE
depuis £5,37
depuis £5,37
Cette pièce remplace le numéro de pièce 137612
# 046
MPN: 10519401
Rondelle
depuis £0,71
depuis £0,71
# 047
MPN: 15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 15896210 que nous avons en stock
# 048
MPN: 137610
ÉPINGLE
depuis £21,15
depuis £21,15
# 049
MPN: 137611
ÉPINGLE
depuis £26,28
depuis £26,28
# 050
MPN: 15896470
NOIX
(quantité minimale de commande = 20)
depuis £0,82
depuis £0,82
Cette pièce remplace la pièce numéro 15896415 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 051
MPN: 134701
joint
depuis £0,53
depuis £0,53
# 052
MPN: 134672
BUISSON
depuis £0,71
depuis £0,71
# 053
MPN: 134705
joint
depuis £0,48
depuis £0,48
# 054
MPN: 137612
CASQUETTE
Remplacement
Remplacement
# 055
MPN: 149951
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace la pièce numéro 10615301 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 056
MPN: 10856821
VIS
depuis £0,53
depuis £0,53
# 057
MPN: 137613
BRIDE EXTERNE
depuis £1,11
depuis £1,11
# 058
MPN: 11635721
VIS
depuis £0,53
depuis £0,53
# 059
MPN: 10615470
Rondelle
Remplacement
Remplacement
# 060
MPN: 10794011
NOIX
depuis £0,30
depuis £0,30
# 061
MPN: 139519
CÂBLE POSITIF
depuis £60,62
depuis £60,62
# 062
MPN: 146660
CÂBLE NÉGATIF
depuis £113,24
depuis £113,24
# 063
MPN: 133950
SYNDICAT
depuis £55,01
depuis £55,01
# 064
MPN: 133956
joint
depuis £0,77
depuis £0,77
# 065
MPN: 12575421
NOIX
Remplacement
Remplacement
# 066
MPN: 12601274
Rondelle
depuis £0,48
depuis £0,48
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 067

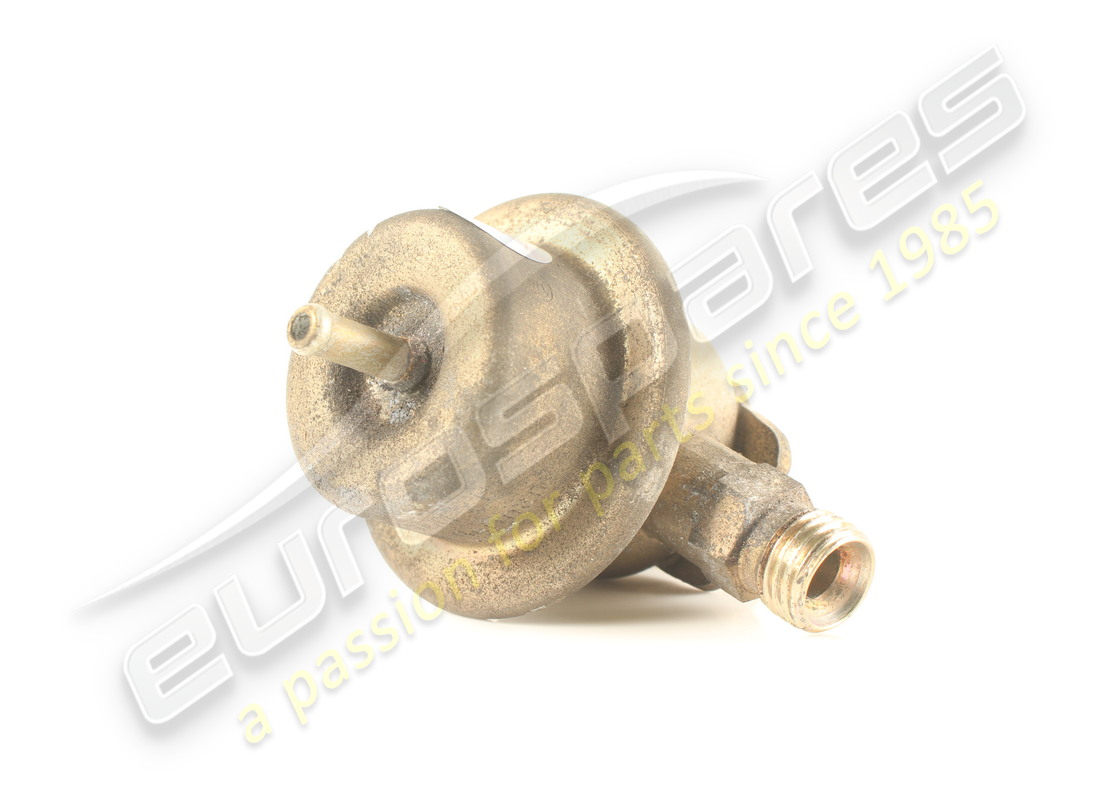

MPN: 137960
RÉGLEUR DE PRESSION DE CARBURANT
depuis £426,32
depuis £426,32
# 068
MPN: 139427
SUPPORT DROIT
depuis £3,75
depuis £3,75
# 068
MPN: 139428
SUPPORT GAUCHE
depuis £2,99
depuis £2,99
# 069
MPN: 101413
NOIX
depuis £18,56
depuis £18,56
Cette pièce remplace le numéro de pièce 94630
# 070
MPN: 12601779
Rondelle
Remplacement
Remplacement
# 071
MPN: 10615270
Rondelle
Remplacement
Remplacement
# 072
MPN: 115042
TUYAU DE RÉGLAGE DU COUVERCLE DE PRESSION
depuis £5,08
depuis £5,08
# 073
MPN: 148124
SUPPORT INFÉRIEUR DU RÉGULATEUR DE PRESSION
depuis £47,55
depuis £47,55
# 074
MPN: 148125
SUPPORT SUPÉRIEUR À DROITE DU RÉGULATEUR DE PRESSION
depuis £20,49
depuis £20,49
# 074
MPN: 148126
SUPPORT SUPÉRIEUR GAUCHE DU RÉULATEUR DE RESSURE
depuis £25,81
depuis £25,81
# 075
MPN: 103549
Passe-câble
depuis £0,74
depuis £0,74
# 076
MPN: 103550
ESPACEUR
depuis £28,08
depuis £28,08
Cette pièce remplace le numéro de pièce 4130913
# 077
MPN: 12575411
NOIX
Remplacement
Remplacement
# 078
MPN: 106744
Rondelle
depuis £5,74
depuis £5,74
# 079
MPN: 147357
TUYAU DE CARBURANT DROIT DE LA POMPE AU RÉGULATEUR DE PRESSION
depuis £73,00
depuis £73,00
# 079
MPN: 147358
TUYAU DE CARBURANT GAUCHE DE LA POMPE AU RÉGULATEUR DE PRESSION
depuis £195,09
depuis £195,09
# 080
MPN: 120098
PAS DE CLAPET RETOUR
depuis £90,59
depuis £90,59
# 081

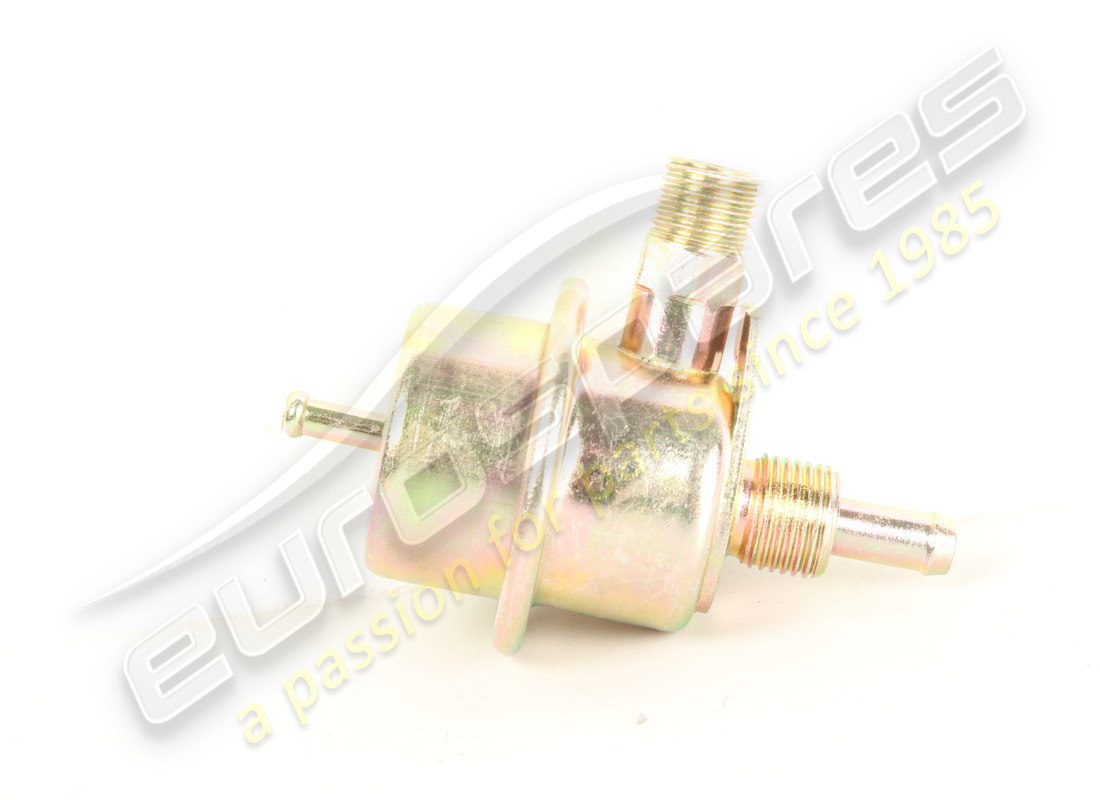

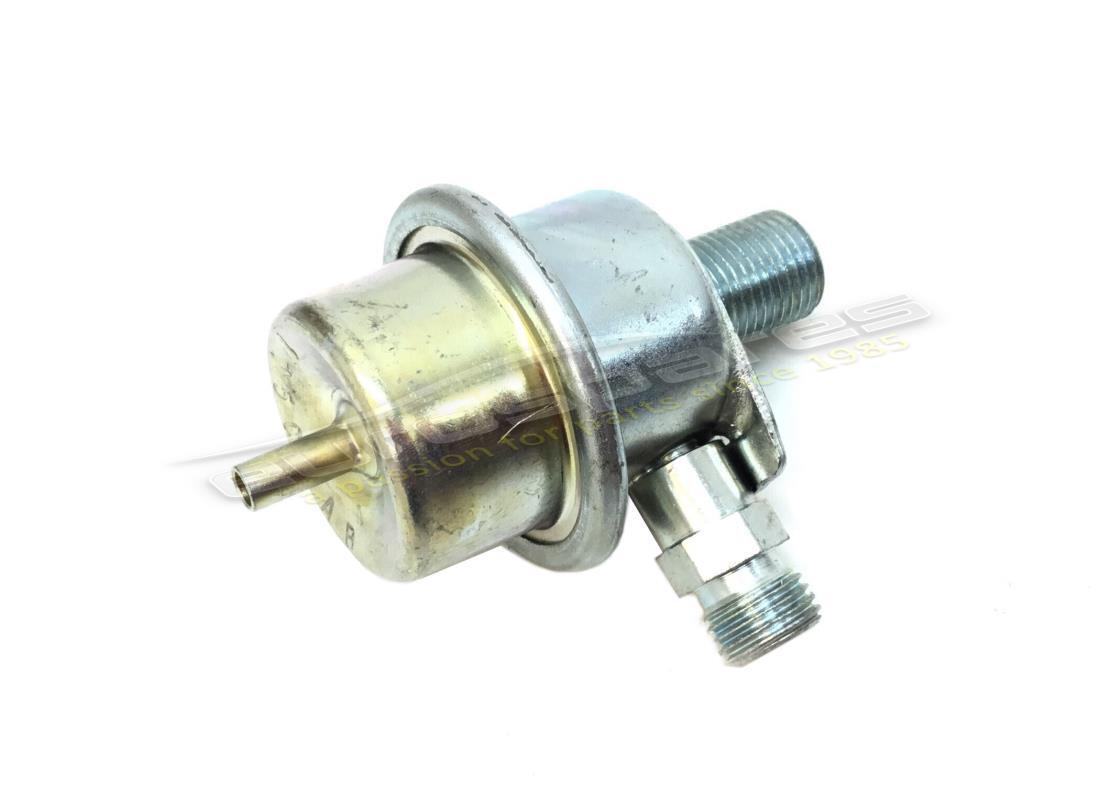

MPN: 147281
RÉGULATEUR DE PRESSION
depuis £624,75
depuis £624,75
# 081
MPN: 70000760

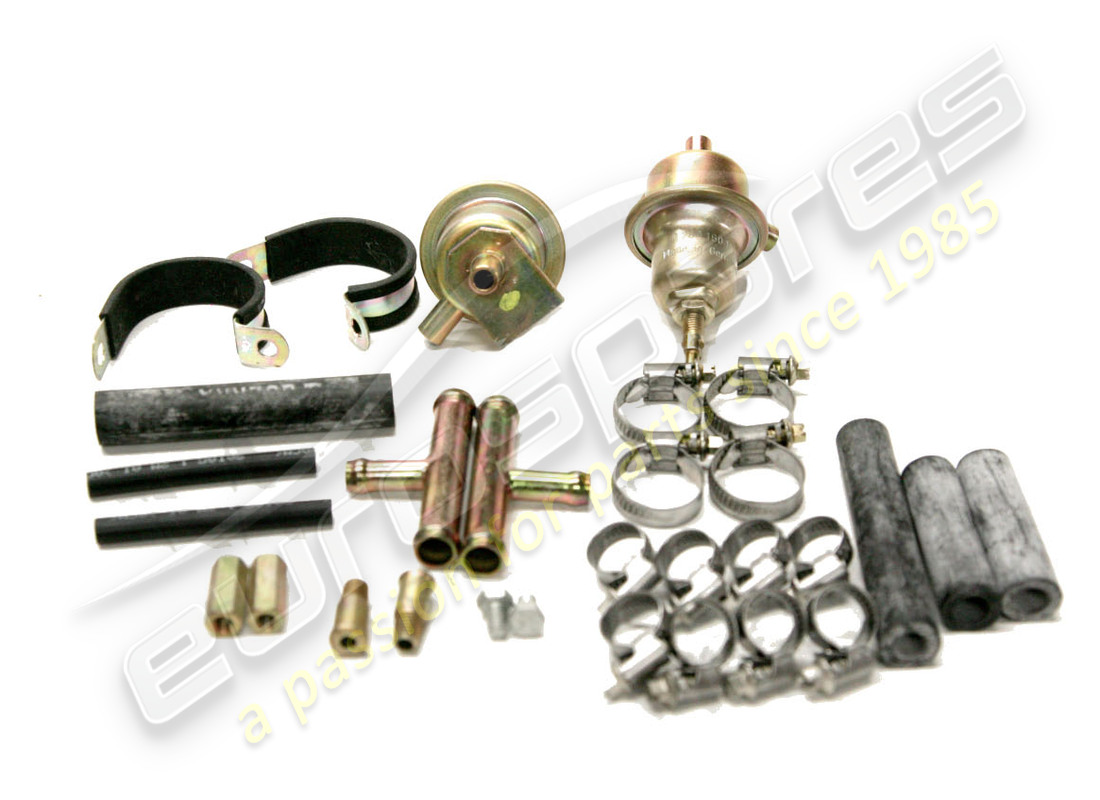

KIT RÉGULATEUR DE PRESSION
depuis £995,00
depuis £995,00
