025 - Engrenages de l'arbre principal

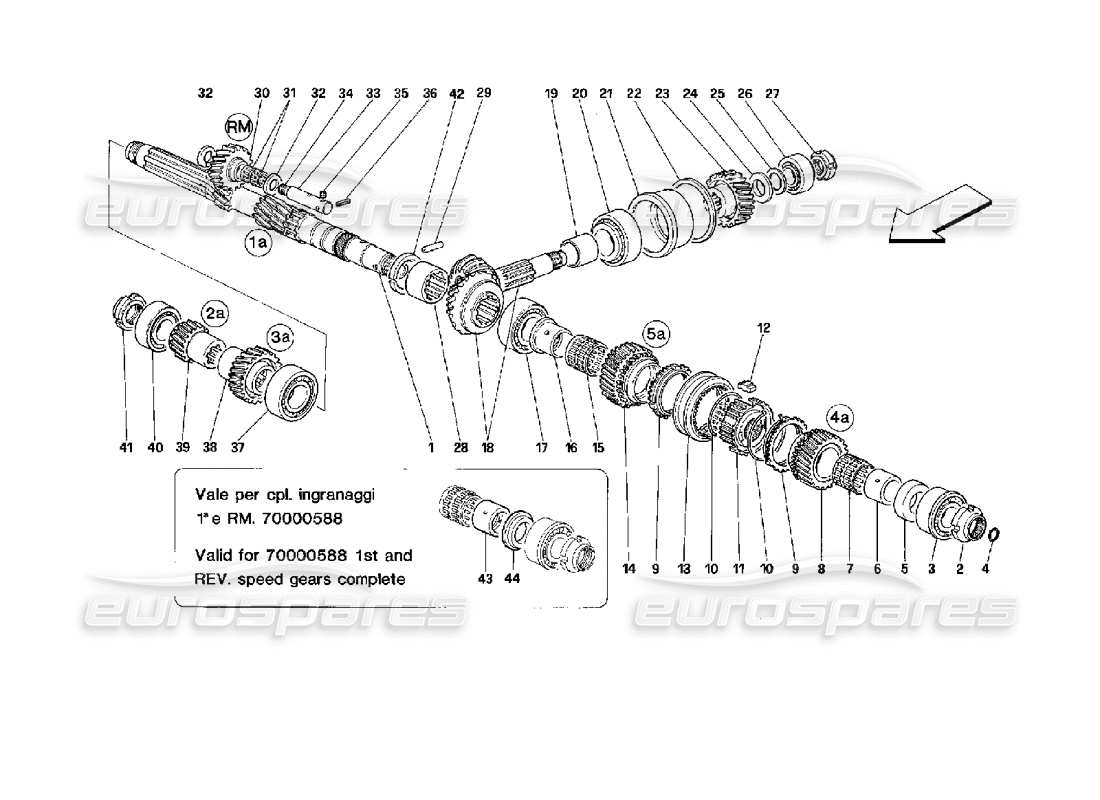

Ferrari Mondial 3.4 t Coupe/Cabrio Main Shaft Gears Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 000
MPN: 70000588

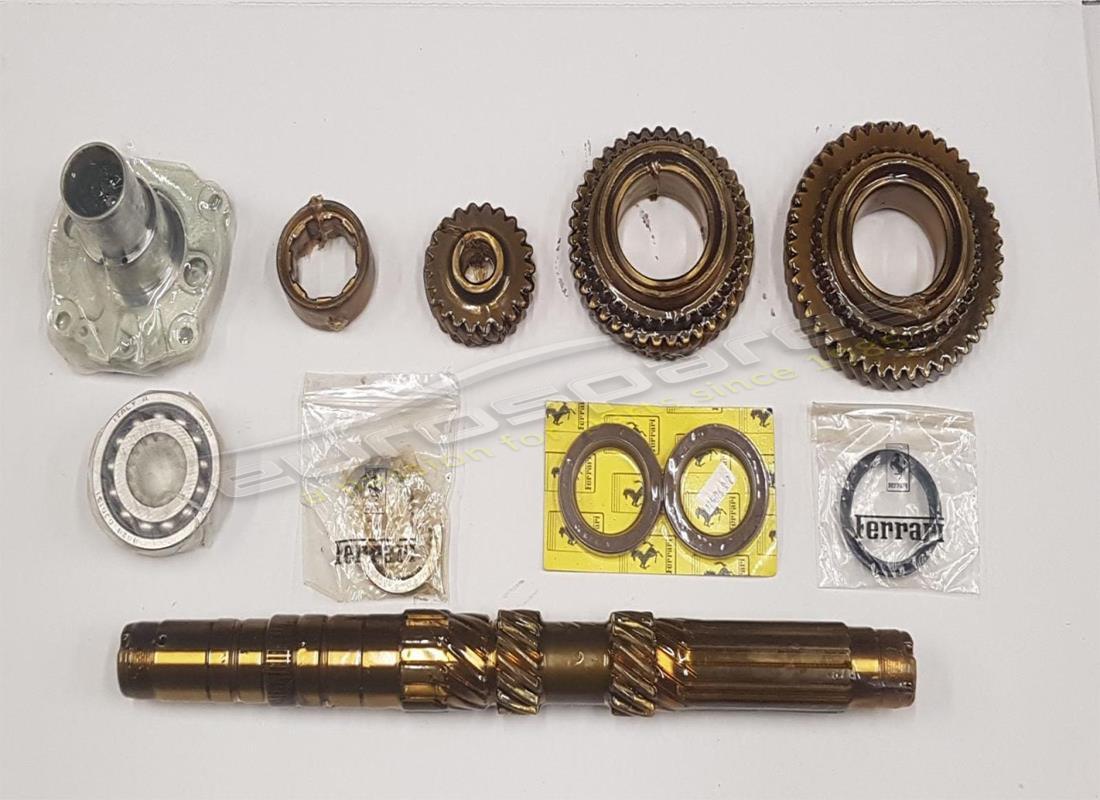

SÉRIE COMPLÈTE DE 1ST ET ENGRENAGES ARRIÈRE
- Valable pour chemin de roulement rainuré jusqu'à la pos. 43 et entretoise pos. 44 - Valable jusqu'à épuisement des stocks
Remplacement
Remplacement
# 000
MPN: 70000758
SÉRIE COMPLÈTE DE 1ST ET ENGRENAGES ARRIÈRE
depuis £2 373,08
depuis £2 373,08
# 000
MPN: 70000783
SÉRIE COMPLÈTE DE 1ST ET ENGRENAGES ARRIÈRE
- Valable pour chemin de roulement non rainuré jusqu'à la pos. 6 et entretoise pos. 5 - Valable après épuisement des stocks de 70000588
depuis £3 284,66
depuis £3 284,66
Cette pièce remplace le numéro de pièce 132787 - et 2 plus. Cliquez pour voir les détails
# 001
-
L'arbre principal
- Pas comme pièce de rechange - Avec assemblage 70000588 70000783
# 002
MPN: 153000
ANNEAU
depuis £33,70
depuis £33,70
Cette pièce remplace le numéro de pièce 131775 - et 1 plus. Cliquez pour voir les détails
# 003
MPN: 155694
PALIER
depuis £71,64
depuis £71,64
Cette pièce remplace le numéro de pièce 149774
# 004
MPN: 109724
BAGUE D'ÉTANCHÉITÉ
depuis £0,79
depuis £0,79
# 005
MPN: 150892
ESPACEUR -ÉPAISSEUR MM. 5,0
- Valable pour les courses à rouleaux non rainurés pos. 6
depuis £58,93
depuis £58,93
# 005
MPN: 150893
ESPACEUR -ÉPAISSEUR MM. 4,7
- Valable pour les courses à rouleaux non rainurés pos. 6
depuis £126,58
depuis £126,58
# 005
MPN: 150894
ESPACEUR -ÉPAISSEUR MM. 4,8
- Valable pour les courses à rouleaux non rainurés pos. 6
depuis £78,68
depuis £78,68
# 005
MPN: 150895
ESPACEUR -ÉPAISSEUR MM. 4,9
- Valable pour les courses à rouleaux non rainurés pos. 6
depuis £59,02
depuis £59,02
# 005
MPN: 150896
ESPACEUR -ÉPAISSEUR MM. 5,2
- Valable pour les courses à rouleaux non rainurés pos. 6
depuis £17,73
depuis £17,73
# 005
MPN: 150902
ESPACEUR -ÉPAISSEUR MM. 5,1
- Valable pour les courses à rouleaux non rainurés pos. 6
depuis £14,71
depuis £14,71
# 005
MPN: 153885
ESPACEUR -ÉPAISSEUR MM. 5,3
- Valable pour les courses à rouleaux non rainurés pos. 6
depuis £33,68
depuis £33,68
# 005
MPN: 153886
ESPACEUR -ÉPAISSEUR MM. 5,4
- Valable pour les courses à rouleaux non rainurés pos. 6
depuis £19,26
depuis £19,26
# 005
MPN: 154118
ESPACEUR -ÉPAISSEUR MM. 5,5
- Valable pour les courses à rouleaux non rainurés pos. 6
depuis £19,78
depuis £19,78
# 006
MPN: 150899
VOIE POUR 4TH ROULEAUX À ENGRENAGES
- Non rainuré
depuis £85,61
depuis £85,61
# 007
MPN: 109002
4TH CAGE À ROULEAUX D'ENGRENAGES
depuis £18,83
depuis £18,83
Cette pièce remplace le numéro de pièce 114059
# 007
MPN: 70000591
4TH SÉRIE COMPLÈTE D'ÉQUIPEMENT
- Valable pour course rainurée pos. 43 et entretoise pos. 44 - Valable jusqu'à épuisement des stocks
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 138508 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 007
MPN: 70000784
4TH SÉRIE COMPLÈTE D'ÉQUIPEMENT
- Valable sur course non rainurée pos. 6 et entretoise pos. 5 - Valable après épuisement des stocks de 70000591
depuis £1 257,00
depuis £1 257,00
Cette pièce remplace le numéro de pièce 150900 - et 1 plus. Cliquez pour voir les détails
# 008
-
4TH MATÉRIEL
- Pas comme pièces de rechange avec l'assemblage 70000591 et 70000784
# 009
MPN: 106048
ANNEAU FLOTTANT DE SYNCHRONISEUR
depuis £444,83
depuis £444,83
Cette pièce remplace la pièce numéro 106048/A que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 010
MPN: 145244
RESSORT D'ANNEAU
depuis £2,19
depuis £2,19
# 011
MPN: 106046
CORPS DE SYNCHRONISATEUR
depuis £674,44
depuis £674,44
# 012
MPN: 126201
PETIT BLOC POUR SYNCHRONISEUR
depuis £50,58
depuis £50,58
Cette pièce remplace le numéro de pièce 106049 - et 1 plus. Cliquez pour voir les détails
# 013
MPN: 131801
MANCHON POUR SYNCHRONISEUR
depuis £379,28
depuis £379,28
# 013
MPN: 70000592
5TH SÉRIE COMPLÈTE D'ÉQUIPEMENT
depuis £593,89
depuis £593,89
Cette pièce remplace la pièce numéro 138510 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 014
-
5TH MATÉRIEL
- Pas comme pièces de rechange avec assemblage 70000592
# 015
MPN: 109002
5TH CAGE À ROULEAU
depuis £18,83
depuis £18,83
Cette pièce remplace le numéro de pièce 114059
# 016
MPN: 131358
5TH PISTE À ROULEAUX
depuis £215,01
depuis £215,01
# 017
MPN: 138714
PALIER
depuis £646,29
depuis £646,29
# 018
MPN: 168047
PAIRE COMPLÈTE D'ENGRENAGES CONIQUES
depuis £781,77
depuis £781,77
Cette pièce remplace le numéro de pièce 163866
# 019
MPN: 131335
ENVELOPPE PORTE-ROULEMENT
depuis £300,69
depuis £300,69
# 020
MPN: 131015
PALIER
depuis £243,92
depuis £243,92
# 021
MPN: 131356
ENVELOPPE PORTE-ROULEMENT
Remplacement
Remplacement
# 022
MPN: 131388
POUSSÉE - ÉPAIS. MM. 1,8-
depuis £31,50
depuis £31,50
# 022
MPN: 131389
POUSSÉE - ÉPAIS. MM. 1,9-
depuis £19,81
depuis £19,81
# 022
MPN: 131390
POUSSÉE - ÉPAIS. MM. 2,0-
depuis £31,50
depuis £31,50
# 022
MPN: 131391
POUSSÉE - ÉPAIS. MM. 2,1-
depuis £15,75
depuis £15,75
# 022
MPN: 131392
POUSSÉE - ÉPAIS. MM. 2,2-
depuis £12,60
depuis £12,60
# 022
MPN: 131393
POUSSÉE - ÉPAIS. MM. 2,3-
depuis £3,06
depuis £3,06
# 022
MPN: 70000595
PAIRE D'ENGRENAGES CONIQUE DE TRANSMISSION ARBRE D'EMBRAYAGE-PIGNON
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 131281 que nous avons en stock
# 023
-
ENGRENAGE SUR PIGNON
- Pas comme pièces de rechange - Avec assemblage 70000595
# 024
MPN: 131372
POUSSÉE DES ENGRENAGES
depuis £13,56
depuis £13,56
# 025
MPN: 131374
POUSSÉE - ÉPAIS. MM. 1,8-
depuis £10,12
depuis £10,12
# 025
MPN: 131375
POUSSÉE - ÉPAIS. MM. 1,9-
depuis £20,51
depuis £20,51
# 025
MPN: 131376
POUSSÉE - ÉPAIS. MM. 2,0-
depuis £10,12
depuis £10,12
# 025
MPN: 131377
POUSSÉE - ÉPAIS. MM. 2,1-
depuis £12,10
depuis £12,10
# 025
MPN: 131378
POUSSÉE - ÉPAIS. MM. 2,2-
depuis £10,12
depuis £10,12
# 025
MPN: 131379
POUSSÉE - ÉPAIS. MM. 2,3-
depuis £40,73
depuis £40,73
# 025
MPN: 141044
POUSSÉE - ÉPAIS. MM. 1,95-
depuis £17,61
depuis £17,61
# 025
MPN: 141046
POUSSÉE - ÉPAIS. MM. 2,05-
depuis £3,71
depuis £3,71
# 025
MPN: 141048
POUSSÉE - ÉPAIS. MM. 2,15-
depuis £3,78
depuis £3,78
# 026
MPN: 131016
PALIER
depuis £64,52
depuis £64,52
# 027
MPN: 105137
ANNEAU
depuis £43,64
depuis £43,64
# 028
MPN: 144616
ESPACEUR
depuis £72,14
depuis £72,14
# 029
MPN: 14601470
ÉPINGLE
depuis £0,71
depuis £0,71
# 029
MPN: 70000588
1ST ET SÉRIE COMPLÈTE DE MARCHE ARRIÈRE
- Valable pour course rainurée pos. 43 et entretoise pos. 44 - Valable jusqu'à épuisement des stocks
Remplacement
Remplacement
# 029
MPN: 70000783
SÉRIE COMPLÈTE DE 1ST ET ENGRENAGES ARRIÈRE
- Valable sur course non rainurée pos. 6 et entretoise pos. 5 - Valable après épuisement des stocks 70000588
depuis £3 284,66
depuis £3 284,66
Cette pièce remplace le numéro de pièce 132787 - et 2 plus. Cliquez pour voir les détails
# 030
-
ENGRENAGE DE RALENTI ARRIÈRE
- Pas comme pièce de rechange avec l'ensemble 70000588 et 70000783
# 031
MPN: 104734
CAGE À ROULEAUX POUR ENGRENAGE RALENTI ARRIÈRE
depuis £5,98
depuis £5,98
# 032
MPN: 131425
PALIER DE BUTÉE
depuis £9,46
depuis £9,46
# 033
MPN: 131798
GOUPILLE DE PIGNON DE RALENTI ARRIÈRE
depuis £36,95
depuis £36,95
# 034
MPN: 10275550
PRISE
depuis £0,79
depuis £0,79
# 035
MPN: 65928500
PRISE
depuis £25,62
depuis £25,62
Cette pièce remplace le numéro de pièce 10267550
# 036
MPN: 14601470
ÉPINGLE
depuis £0,71
depuis £0,71
# 037
MPN: 228055
PALIER
depuis £50,30
depuis £50,30
Cette pièce remplace le numéro de pièce 131056 - et 1 plus. Cliquez pour voir les détails
# 038
-
3RD MATÉRIEL
- Pas comme pièce de rechange avec assemblage 70000590
# 038
MPN: 70000590
3RD SÉRIE COMPLÈTE D'ÉQUIPEMENT
depuis £692,71
depuis £692,71
Cette pièce remplace la pièce numéro 132552 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 039
-
2ND MATÉRIEL
- Pas comme pièce de rechange avec l'ensemble 70000589 e 70000597
# 039
MPN: 70000589
2ND SÉRIE COMPLÈTE D'ÉQUIPEMENT
- Pas pour le CH
depuis £3 633,52
depuis £3 633,52
Cette pièce remplace le numéro de pièce 132544 - et 1 plus. Cliquez pour voir les détails
# 039
MPN: 70000597
2ND SÉRIE COMPLÈTE D'ÉQUIPEMENT
- Valable pour le CH
depuis £446,51
depuis £446,51
# 040
MPN: 108656
PALIER
depuis £363,35
depuis £363,35
Cette pièce remplace le numéro de pièce 104257
# 041
MPN: 153002
ANNEAU
depuis £128,25
depuis £128,25
Cette pièce remplace le numéro de pièce 131774 - et 1 plus. Cliquez pour voir les détails
# 042
MPN: 144617
ANNEAU D'ESPACEMENT
depuis £25,21
depuis £25,21
# 043
MPN: 131357
4TH COURSES À ROULEAUX À ENGRENAGES
- Avec rainure
depuis £58,04
depuis £58,04
# 044
MPN: 145232
ESPACEUR - ÉPAISSEUR MM. 5,0
- Valable pour les courses à rouleaux rainurés
depuis £41,02
depuis £41,02
# 044
MPN: 145233
ESPACEUR - ÉPAISSEUR MM. 4,7
- Valable pour les courses à rouleaux rainurés
depuis £23,48
depuis £23,48
# 044
MPN: 145234
ESPACEUR - ÉPAISSEUR MM. 4,8
- Valable pour les courses à rouleaux rainurés
depuis £23,60
depuis £23,60
# 044
MPN: 145235
ESPACEUR - ÉPAISSEUR MM. 4,9
- Valable pour les courses à rouleaux rainurés
depuis £23,60
depuis £23,60
# 044
MPN: 145236
ESPACEUR - ÉPAISSEUR MM. 5,1
- Valable pour les courses à rouleaux rainurés
depuis £23,60
depuis £23,60
# 044
MPN: 145237
ESPACEUR - ÉPAISSEUR MM. 5,2
- Valable pour les courses à rouleaux rainurés
depuis £142,01
depuis £142,01
