027 - Commandes intérieures de la boîte de vitesses

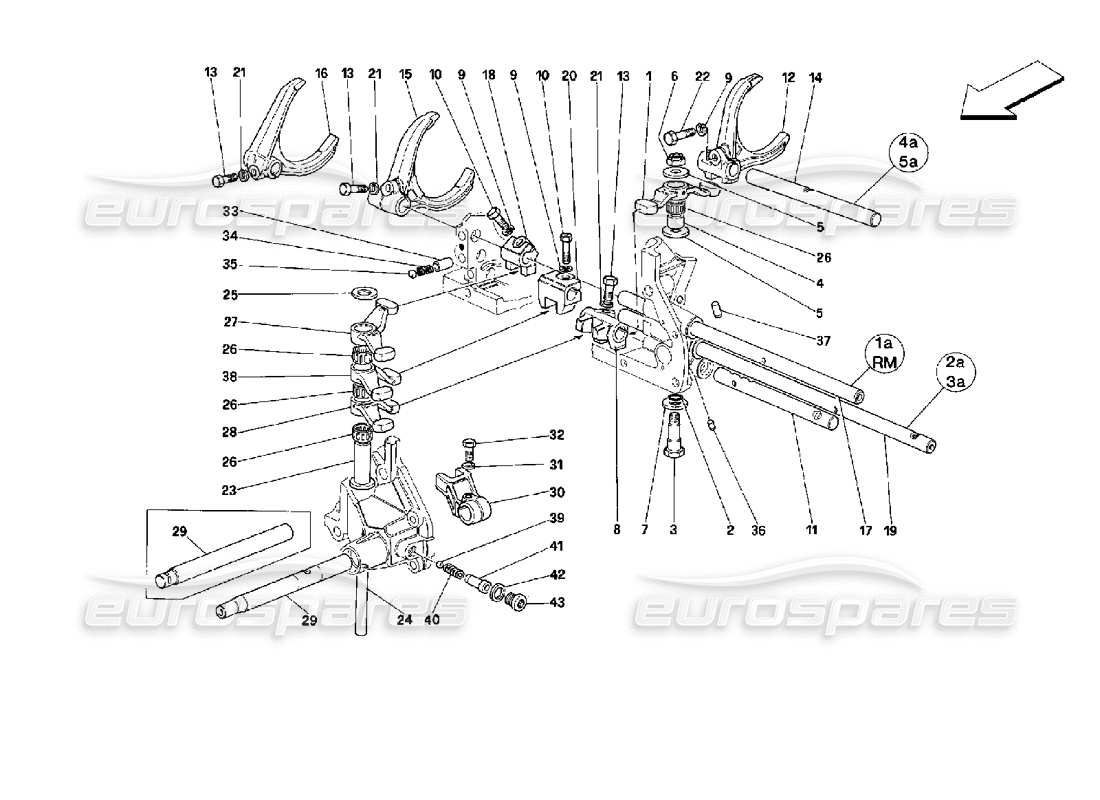

Ferrari Mondial 3.4 t Coupe/Cabrio Inside Gearbox Controls Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
138743
4TH ET 5TH CULBUTEUR DE FOURCHE DE VITESSES
depuis
£85,11
depuis
£85,11
#
002
MPN:
128702
OU JOINT
depuis
£2,45
depuis
£2,45
#
003
MPN:
138739
VIS DE FIXATION CULBUTEUR
depuis
£52,92
depuis
£52,92
#
004
MPN:
138733
BUISSON
depuis
£6,58
depuis
£6,58
#
005
MPN:
131930
Rondelle DE BUTÉE - ÉPAIS. MM. 2,0
depuis
£0,51
depuis
£0,51
#
005
MPN:
139725
Rondelle DE BUTÉE - ÉPAIS. MM. 3,0
depuis
£14,23
depuis
£14,23
#
005
MPN:
139726
Rondelle DE BUTÉE - ÉPAIS. MM. 3,1
depuis
£14,23
depuis
£14,23
#
005
MPN:
139727
Rondelle DE BUTÉE - ÉPAIS. MM. 2,5
depuis
£14,98
depuis
£14,98
#
005
MPN:
139728
Rondelle DE BUTÉE - ÉPAIS. MM. 2,6
depuis
£26,20
depuis
£26,20
#
005
MPN:
139729
Rondelle DE BUTÉE - ÉPAIS. MM. 2,7
depuis
£14,83
depuis
£14,83
#
005
MPN:
141208
Rondelle DE BUTÉE - ÉPAIS. MM. 1,9
depuis
£7,97
depuis
£7,97
#
005
MPN:
141210
Rondelle DE BUTÉE - ÉPAIS. MM. 2,1
depuis
£7,97
depuis
£7,97
#
005
MPN:
141211
Rondelle DE BUTÉE - ÉPAIS. MM. 2,2
depuis
£7,99
depuis
£7,99
#
005
MPN:
142187
Rondelle DE BUTÉE - ÉPAIS. MM. 2,3
depuis
£7,85
depuis
£7,85
#
005
MPN:
142188
Rondelle DE BUTÉE - ÉPAIS. MM. 2,4
depuis
£7,85
depuis
£7,85
#
006
MPN:
16109221
NOIX
depuis
£0,50
depuis
£0,50
#
007
MPN:
128509
Rondelle
depuis
£10,15
depuis
£10,15
#
008
MPN:
138750
4TH ET 5TH FOURCHE DE COMMANDE DE CULBUTEUR DE VITESSES
depuis
£51,77
depuis
£51,77
#
009
MPN:
10569373
Rondelle
depuis
£0,47
depuis
£0,47
#
010
MPN:
14306431
VIS
depuis
£0,87
depuis
£0,87
#
011
MPN:
138727
4TH ET 5TH TIGE DE COMMANDE DE FOURCHE DE VITESSES
depuis
£26,20
depuis
£26,20
#
012
MPN:
138696
4TH ET 5TH FOURCHE DE VITESSES
depuis
£129,67
depuis
£129,67
#
013
MPN:
16043631
VIS
depuis
£0,47
depuis
£0,47
#
014
MPN:
138723
4TH ET 5TH TIGE DE FOURCHE DE VITESSES
depuis
£34,82
depuis
£34,82
#
015
MPN:
131077
1ST ET FOURCHE DE MARCHE ARRIÈRE
depuis
£102,39
depuis
£102,39
#
016
MPN:
131078
2ND ET 3RD FOURCHE DE VITESSES
depuis
£77,18
depuis
£77,18
#
017
MPN:
131266
1ST ET TIGE DE FOURCHE DE MARCHE ARRIÈRE
depuis
£135,23
depuis
£135,23
#
018
MPN:
131075
1ST ET FOURCHE DE COMMANDE DE TIGE DE MARCHE ARRIÈRE
depuis
£30,65
depuis
£30,65
#
019
MPN:
131267
2ND ET 3RD TIGE DE FOURCHE DE VITESSES
depuis
£353,78
depuis
£353,78
#
020
MPN:
131076
2ND ET 3RD FOURCHE DE COMMANDE DE TIGE DE VITESSE
depuis
£30,15
depuis
£30,15
#
021
MPN:
127496
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 10516671
- et 2 plus. Cliquez pour voir les détails
#
022
MPN:
16043721
VIS
depuis
£1,11
depuis
£1,11
#
023
MPN:
131929
VOIE POUR CULBUTEURS
depuis
£59,02
depuis
£59,02
#
024
MPN:
131928
GOUPILLE DE JOINT DE CULBUTEURS
depuis
£11,57
depuis
£11,57
#
025
MPN:
131930
Rondelle
depuis
£0,51
depuis
£0,51
#
026
MPN:
131895
CAGE À ROULEAUX
depuis
£3,46
depuis
£3,46
#
027
MPN:
131073
1S CULBUTEUR DE COMMANDE DE PIGNON ET DE FOURCHE RM
depuis
£66,69
depuis
£66,69
#
028
MPN:
131074
4TH ET 5TH CULBUTEUR DE COMMANDE DE FOURCHE DE VITESSES
depuis
£73,36
depuis
£73,36
#
029
MPN:
138755
TIGE DE COMMANDE DE BOITE DE VITESSES
- Valable pour la carrosserie intermédiaire 143278 - Valable jusqu'à épuisement du stock
depuis
£178,18
depuis
£178,18
#
029
MPN:
143316
TIGE DE COMMANDE DE BOITE DE VITESSES
- Valable pour les corps intermédiaires 146950 et 149584 - Valable après épuisement du stock de 138755
depuis
£61,51
depuis
£61,51
Cette pièce remplace la pièce numéro 138755 que nous avons en stock
#
030
MPN:
131072
LEVIER DE COMMANDE DES CULBUTEURS
Remplacement
Remplacement
#
031
MPN:
127496
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 10516671
- et 2 plus. Cliquez pour voir les détails
#
032
MPN:
16043934
VIS
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 16043921
- et 1 plus. Cliquez pour voir les détails
#
033
MPN:
115376
BUISSON
depuis
£29,82
depuis
£29,82
#
034
MPN:
100750
PRINTEMPS
depuis
£0,91
depuis
£0,91
Cette pièce remplace le numéro de pièce 523899
#
035
MPN:
101612
SPHÈRE
depuis
£0,71
depuis
£0,71
Cette pièce remplace le numéro de pièce 93309
#
036
MPN:
104276
2ND ET 3RD ROULEAU D'ARRÊT DE TIGE DE VITESSE
depuis
£5,72
depuis
£5,72
Cette pièce remplace le numéro de pièce 523961
#
037
MPN:
131337
1ST ET RM - 4TH ET 5TH ROULEAU D'ARRÊT DES TIGES DE VITESSE
depuis
£5,97
depuis
£5,97
#
038
MPN:
144018
2ND ET 3TH CULBUTEUR DE COMMANDE DE FOURCHE DE VITESSES
depuis
£357,00
depuis
£357,00
Cette pièce remplace la pièce numéro 163484 que nous avons en stock
#
039
MPN:
125858
BALLE
depuis
£0,47
depuis
£0,47
#
040
MPN:
142199
PRINTEMPS
depuis
£2,48
depuis
£2,48
#
041
MPN:
143325
BUISSON
depuis
£2,61
depuis
£2,61
#
042
MPN:
10259960
joint
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 95017
#
043
MPN:
10273140
CASQUETTE
depuis
£1,52
depuis
£1,52
