Eurospares
127 - Tableau électrique

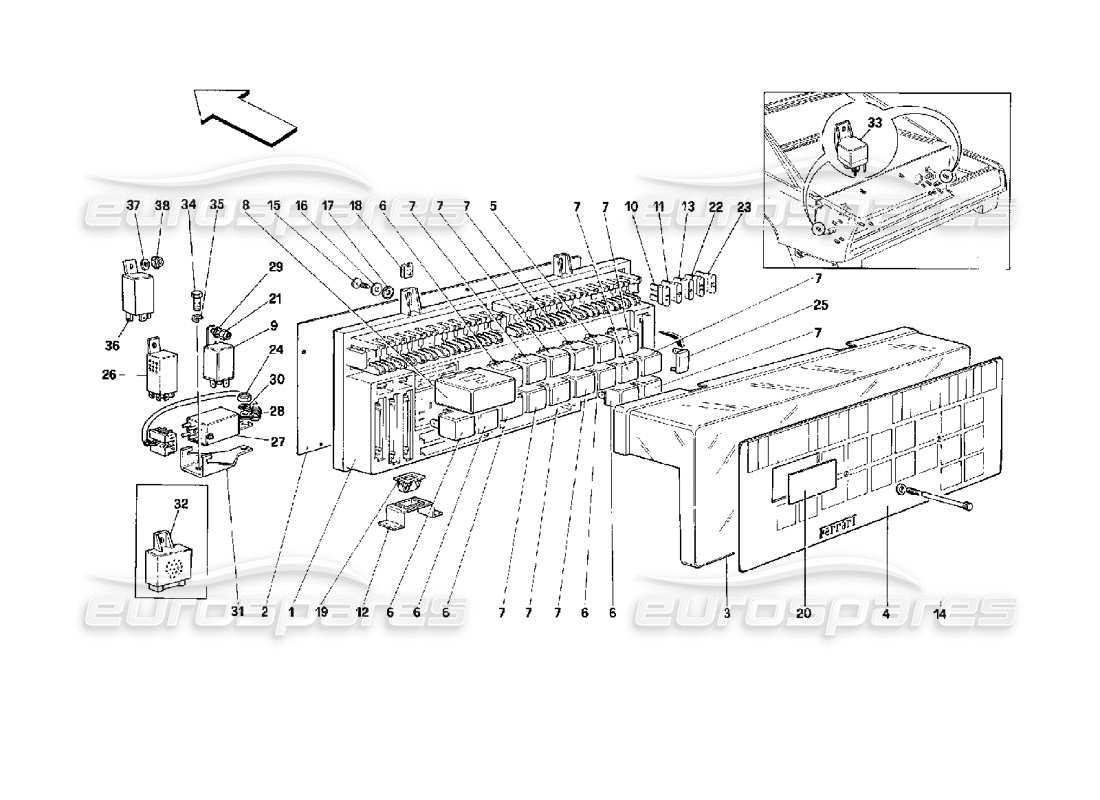

Ferrari Mondial 3.4 t Coupe/Cabrio Electrical Board Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
125467
PLAQUE POUR CARTE ELECTRIQUE
- Pas de pièces de rechange avec assemblage 137553
Cette pièce remplace le numéro de pièce 116163
- et 5 plus. Cliquez pour voir les détails
#
001
MPN:
137553
CARTE ÉLECTRIQUE COMPLÈTE
depuis
£6 322,89
depuis
£6 322,89
#
002
MPN:
116055
CAPOT ARRIÈRE
#
003
MPN:
145348

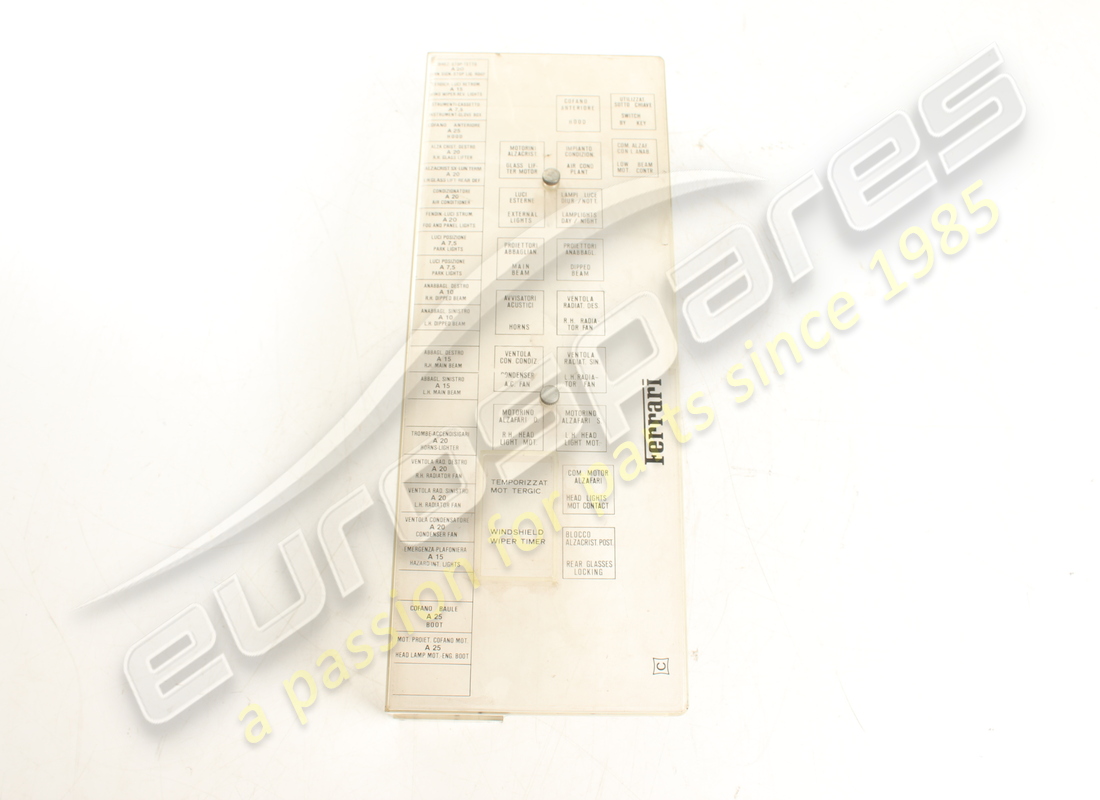

COUVERTURE AVEC ÉTIQUETTES ADHÉSIVES
depuis
£74,04
depuis
£74,04
#
004
MPN:
137555
ÉTIQUETTE ADHÉSIVE POUR CARTE
depuis
£9,91
depuis
£9,91
#
005
MPN:
40283905

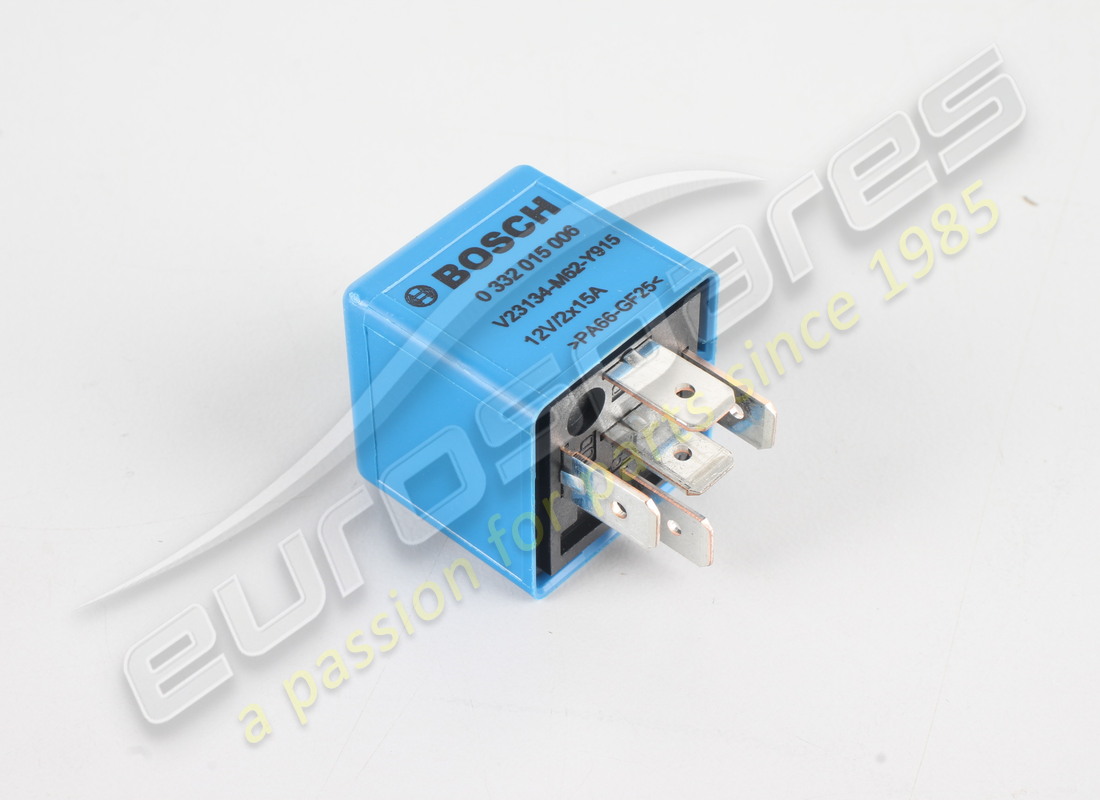

RELAIS BOSCH 0.332.015.006
depuis
£37,86
depuis
£37,86
Cette pièce remplace le numéro de pièce 110354
- et 2 plus. Cliquez pour voir les détails
#
006
MPN:
40130106
RELAIS
depuis
£10,40
depuis
£10,40
Cette pièce remplace le numéro de pièce 110355
#
007
MPN:
40130007
RELAIS
0332209151
depuis
£16,08
depuis
£16,08
Cette pièce remplace le numéro de pièce 110356
- et 1 plus. Cliquez pour voir les détails
#
008
MPN:
115979
COMMUTATEUR DE COMMANDE POUR MOTEUR D'ESSUIE-GLACE
depuis
£67,33
depuis
£67,33
#
009
MPN:
61048000
RELAIS INDICATEUR DE SIGNAL ET DANGER
- Pas pour les États-Unis
depuis
£107,87
depuis
£107,87
Cette pièce remplace le numéro de pièce 111754
#
009
MPN:
61651800
CLIGNOTANT POUR FEUX DE DIRECTION
- Valable pour les États-Unis
depuis
£75,50
depuis
£75,50
#
010
MPN:
125240
FUSIBLE 7,5 A
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 11054890
- et 1 plus. Cliquez pour voir les détails
#
011
MPN:
125241
FUSIBLE 10 A.
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 11054990
- et 1 plus. Cliquez pour voir les détails
#
012
MPN:
60754300
support
depuis
£17,68
depuis
£17,68
#
013
MPN:
125242
FUSIBLE 15 A.
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 11055090
- et 1 plus. Cliquez pour voir les détails
#
014
MPN:
116138
VIS
depuis
£4,78
depuis
£4,78
#
015
MPN:
13272472
VIS
depuis
£0,47
depuis
£0,47
#
016
MPN:
12642878
Rondelle
depuis
£0,47
depuis
£0,47
#
017
MPN:
60674600
UNE Rondelle EN CAOUTCHOUC
depuis
£1,08
depuis
£1,08
#
018
MPN:
60215209
AGRAFE
depuis
£1,18
depuis
£1,18
#
019
MPN:
116857
AGRAFE
depuis
£6,62
depuis
£6,62
#
020
MPN:
116896
ÉTIQUETTE INTERMITTENCE DES ESSUIE-GLACES
depuis
£3,38
depuis
£3,38
#
021
MPN:
15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 15896210
#
022
MPN:
125243
FUSIBLE 20 A.
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 11055190
- et 1 plus. Cliquez pour voir les détails
#
023
MPN:
126031
FUSIBLE 25 A.
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce MC3742/5
#
024
MPN:
12575411
NOIX
Remplacement
Remplacement
#
025
MPN:
61936600
PONT
depuis
£17,01
depuis
£17,01
#
026
MPN:
137667
SIGNAL ACOUSTIQUE AVEC RELAIS POUR COMMANDER LES FREINS TÉMOIN
- Pas pour USA-SA et J
depuis
£38,02
depuis
£38,02
Cette pièce remplace la pièce numéro 136133 que nous avons en stock
- et 1 plus. Cliquez pour voir les détails
#
027
MPN:
137836

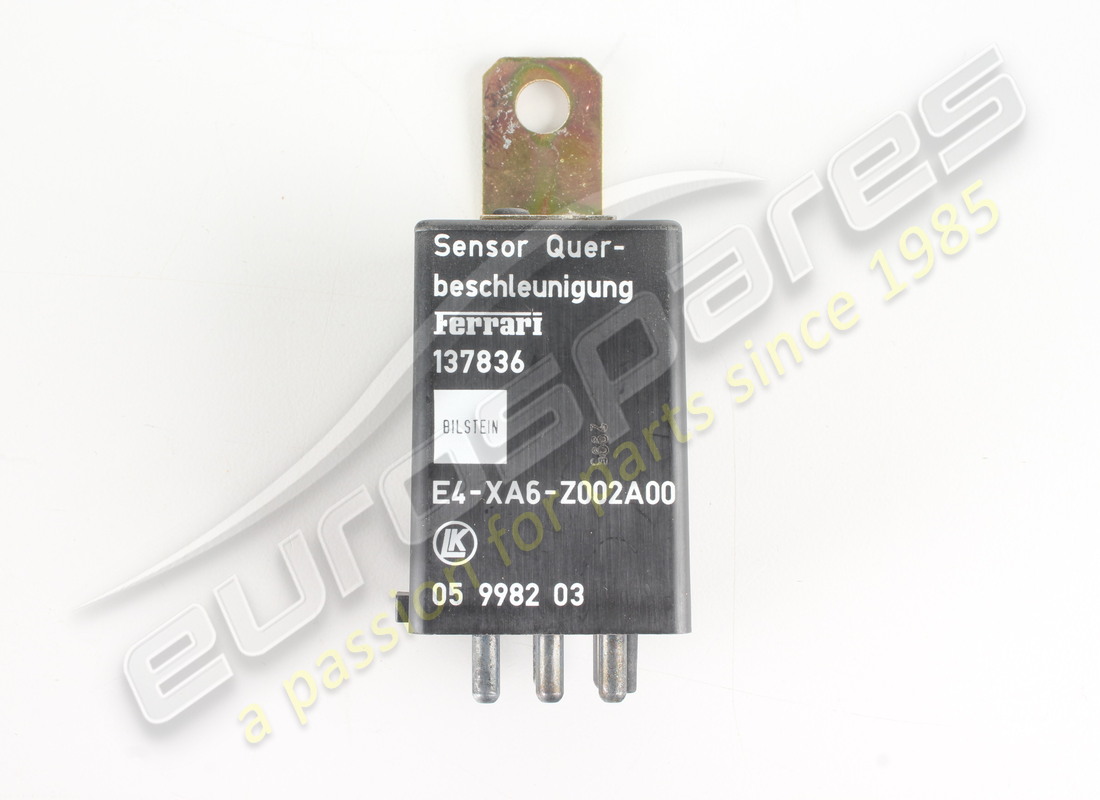

CAPTEUR D'ACCÉLÉRATION
depuis
£83,89
depuis
£83,89
#
028
MPN:
10418101
support
depuis
£0,47
depuis
£0,47
#
029
MPN:
10615471
Rondelle
Remplacement
Remplacement
#
030
MPN:
12646601
Rondelle
depuis
£0,71
depuis
£0,71
#
031
MPN:
138799
SOUTIEN
depuis
£4,72
depuis
£4,72
#
032
MPN:
61830700
SIGNAL ACOUSTIQUE POUR COMMANDER LES FREINS AVERTISSEMENT. CEINTURES DE LUMIÈRE ET DE SÉCURITÉ
- Valable pour USA-SA et J
depuis
£71,40
depuis
£71,40
Cette pièce remplace le numéro de pièce 61268300
- et 1 plus. Cliquez pour voir les détails
#
033
MPN:
138075
RELAIS
- Droite au capot moteur qui s'ouvre - Gauche au capot de coffre qui s'ouvre
depuis
£8,59
depuis
£8,59
#
034
MPN:
10977521
VIS
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 10977501
- et 1 plus. Cliquez pour voir les détails
#
035
MPN:
127493
Rondelle
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 106849
- et 1 plus. Cliquez pour voir les détails
#
036
MPN:
137667
SIGNAL ACOUSTIQUE
- Valable pour les USA - Uniquement pour FE
depuis
£38,02
depuis
£38,02
Cette pièce remplace la pièce numéro 136133 que nous avons en stock
- et 1 plus. Cliquez pour voir les détails
#
037
MPN:
14496401
Rondelle
Remplacement
Remplacement
#
038
MPN:
102948
NOIX
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12574211
- et 4 plus. Cliquez pour voir les détails
