006 - Système de distribution - Soupapes

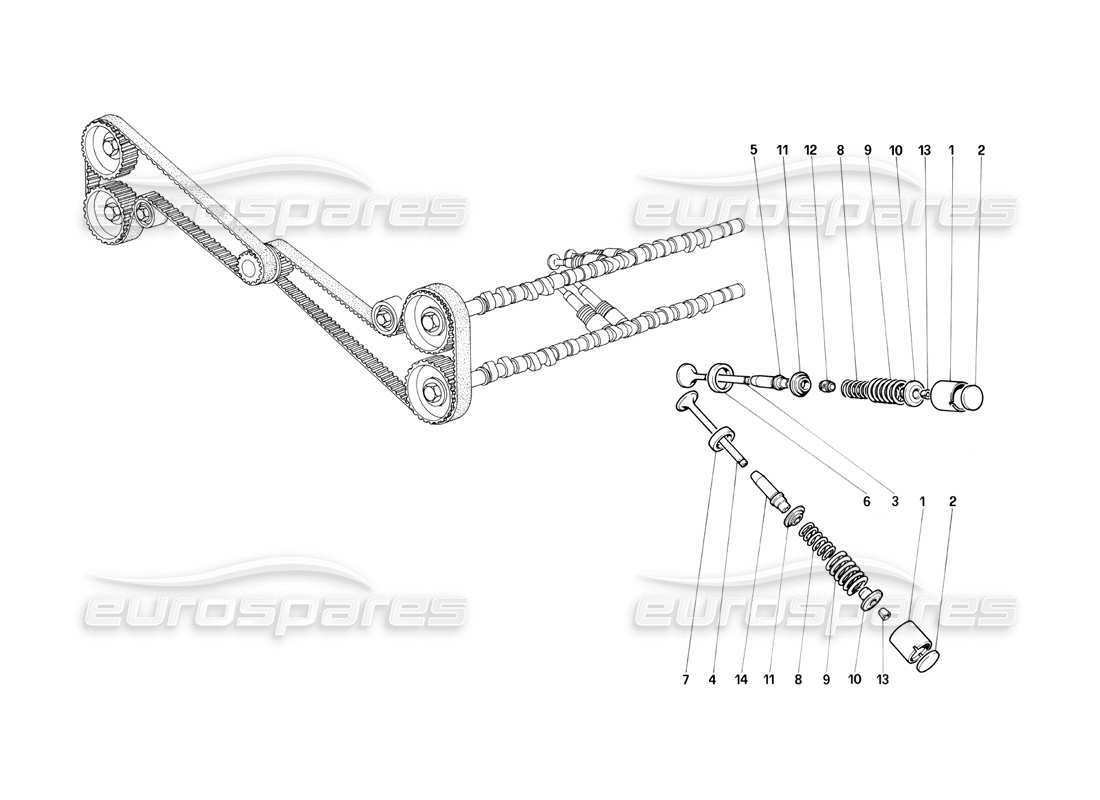

Ferrari Testarossa (1987) Timing System - Valves Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 117562
POUSSOIR POUR COMMANDE DE VANNE
depuis £42,63
depuis £42,63
# 002
MPN: 117569
CALE POUR RÉGLAGE DE VANNE, ÉPAISSEUR 3.25MM.
depuis £12,26
depuis £12,26
# 002
MPN: 117570
Idem, épaisseur 3.30 mm.
depuis £12,26
depuis £12,26
# 002
MPN: 117571
Idem, épaisseur 3.35 mm.
depuis £12,26
depuis £12,26
# 002
MPN: 117572
Idem, épaisseur 3.40 mm.
depuis £12,26
depuis £12,26
# 002
MPN: 117573
Idem, épaisseur 3.45 mm.
depuis £12,26
depuis £12,26
# 002
MPN: 117574
Idem, épaisseur 3.50 mm.
depuis £12,26
depuis £12,26
# 002
MPN: 117575
CALE POUR RÉGLAGE DE VANNE, ÉPAISSEUR 3,55 MM.
depuis £24,53
depuis £24,53
# 002
MPN: 117576
Idem, épaisseur 3.60 mm.
depuis £29,25
depuis £29,25
# 002
MPN: 117577
Idem, épaisseur 3.65 mm.
depuis £9,18
depuis £9,18
# 002
MPN: 117578
Idem, épaisseur 3.70 mm.
depuis £29,25
depuis £29,25
# 002
MPN: 117579
CALE 3,75 MM.
depuis £9,70
depuis £9,70
# 002
MPN: 117580
Idem, épaisseur 3.80 mm.
depuis £29,25
depuis £29,25
# 002
MPN: 117581
Idem, épaisseur 3.85 mm.
depuis £29,25
depuis £29,25
# 002
MPN: 117582
Idem, épaisseur 3.90 mm.
depuis £29,25
depuis £29,25
# 002
MPN: 117583
Idem, épaisseur 3.95 mm.
depuis £24,53
depuis £24,53
# 002
MPN: 117584
Idem, épaisseur 4.00 mm.
depuis £29,25
depuis £29,25
# 002
MPN: 117585
Idem, épaisseur 4.05 mm.
depuis £24,53
depuis £24,53
# 002
MPN: 117586
Idem, épaisseur 4.10 mm.
depuis £16,09
depuis £16,09
# 002
MPN: 117587
Idem, épaisseur 4.15 mm.
depuis £16,09
depuis £16,09
# 002
MPN: 117588
Idem, épaisseur 4.20 mm.
depuis £22,69
depuis £22,69
# 002
MPN: 117589
Idem, épaisseur 4.25 mm.
depuis £22,69
depuis £22,69
# 002
MPN: 117590
Idem, épaisseur 4.30 mm.
depuis £12,48
depuis £12,48
# 002
MPN: 117591
Idem, épaisseur 4.35 mm.
depuis £6,74
depuis £6,74
# 002
MPN: 117592
Idem, épaisseur 4.40 mm.
depuis £6,74
depuis £6,74
# 002
MPN: 117593
Idem, épaisseur 4.45 mm.
depuis £6,74
depuis £6,74
# 002
MPN: 117594
Idem, épaisseur 4.50 mm.
depuis £12,26
depuis £12,26
# 002
MPN: 117595
Idem, épaisseur 4.55 mm.
depuis £11,25
depuis £11,25
# 002
MPN: 117596
Idem, épaisseur 4.60 mm.
depuis £12,61
depuis £12,61
# 003
MPN: 120476

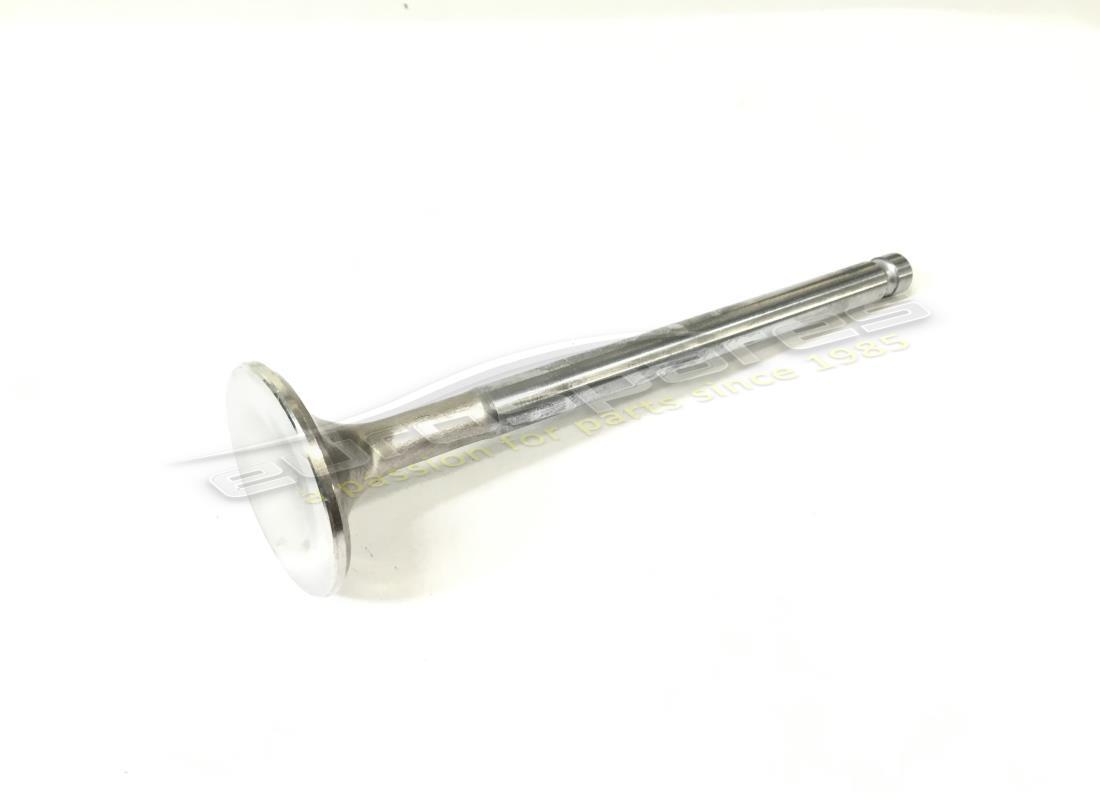

SOUPAPE D'ADMISSION
depuis £69,95
depuis £69,95
# 004
MPN: 120477

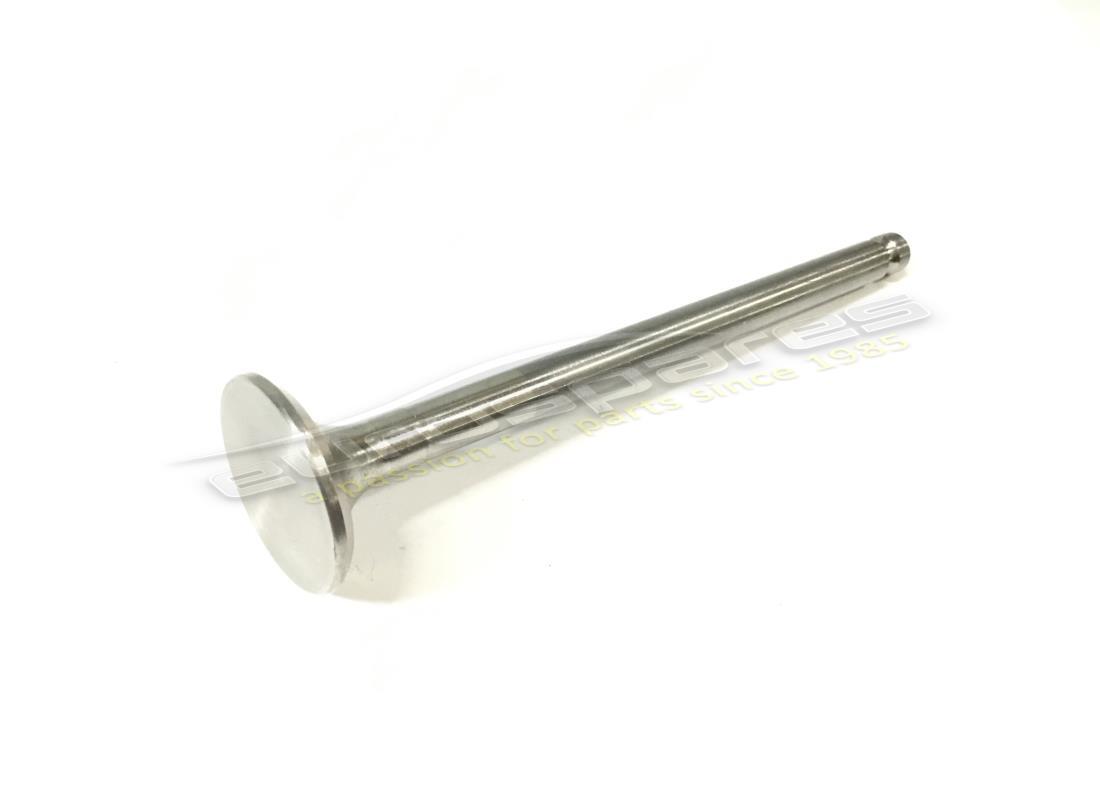

LA SOUPAPE D'ÉCHAPPEMENT
depuis £95,00
depuis £95,00
# 005
MPN: 117565

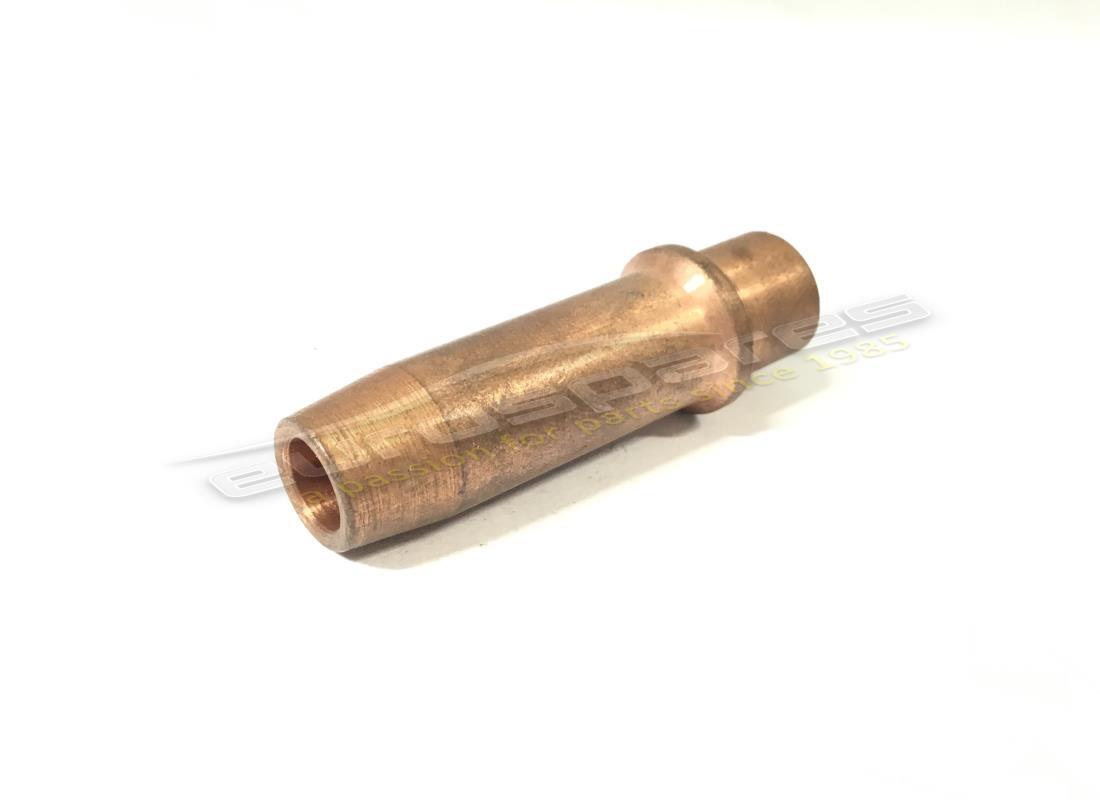

GUIDE DE SOUPAPE D'ADMISSION
depuis £69,46
depuis £69,46
# 005
MPN: 117566
GUIDE DE SOUPAPE D'ADMISSION SURDIMENSIONNÉ DE 0.2MM.
depuis £69,75
depuis £69,75
# 006
MPN: 120478
SIÈGE DE SOUPAPE D'ADMISSION
En cas de rupture de stock, utilisez PN. 126212
Remplacement
Remplacement
# 007
MPN: 120479
SIÈGE DE SOUPAPE D'ÉCHAPPEMENT
depuis £14,19
depuis £14,19
# 008
MPN: 117558
RESSORT INTÉRIEUR DE SOUPAPE DE RETOUR
depuis £39,66
depuis £39,66
# 009
MPN: 117559
RESSORT EXTÉRIEUR DE SOUPAPE DE RETOUR
depuis £25,00
depuis £25,00
# 010
MPN: 117567
COUPE SUPÉRIEURE DE RETENUE À RESSORT
depuis £21,89
depuis £21,89
# 011
MPN: 117568
COUPE INFÉRIEURE DE RETENUE À RESSORT
depuis £5,37
depuis £5,37
# 012
MPN: 141565
JOINT D'HUILE SUR GUIDE DE SOUPAPE D'ADMISSION
depuis £6,68
depuis £6,68
Cette pièce remplace le numéro de pièce 119051 - et 1 plus. Cliquez pour voir les détails
# 012
MPN: 141565
JOINT D'HUILE POUR GUIDE DE SOUPAPES
Pour B1 – États-Unis – CH – SA
depuis £6,68
depuis £6,68
Cette pièce remplace le numéro de pièce 119051 - et 1 plus. Cliquez pour voir les détails
# 013
MPN: 117283
FRAISE POUR COUPE DE RESSORT DE SOUPAPE
depuis £2,23
depuis £2,23
# 014
MPN: 117565

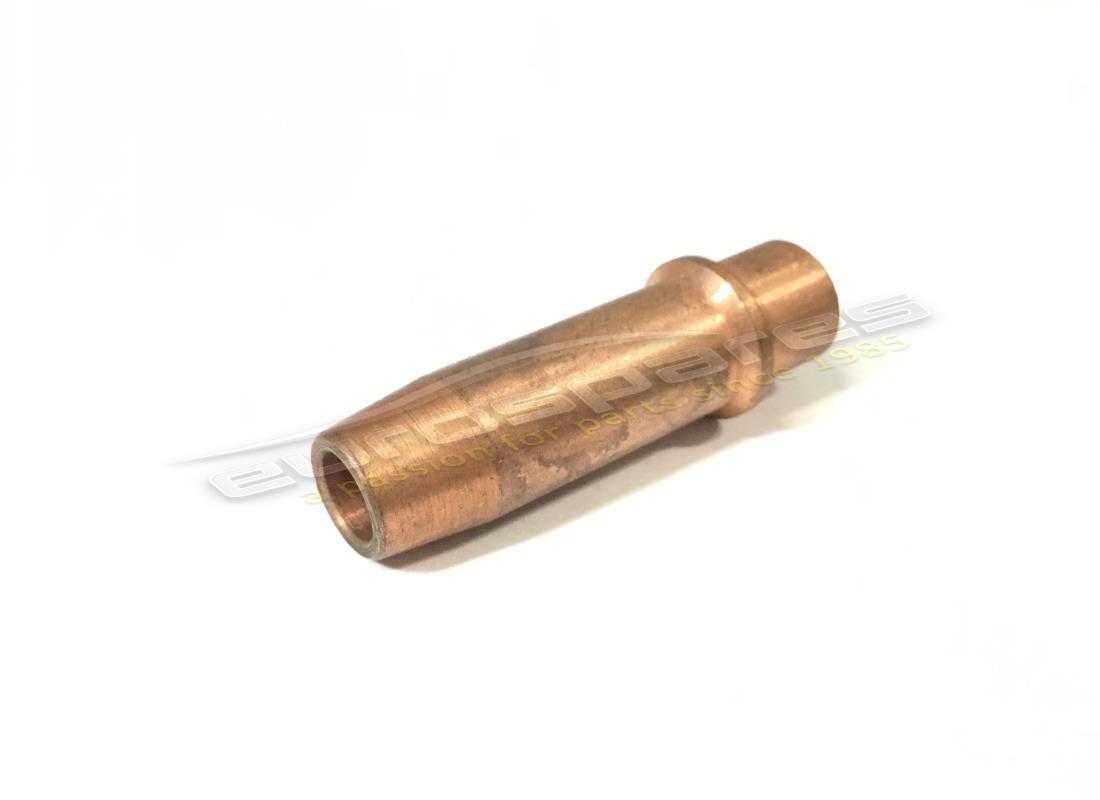

GUIDE DE SOUPAPE D'ÉCHAPPEMENT
Pas pour A1
depuis £69,46
depuis £69,46
# 014
MPN: 117566
GUIDE DE SOUPAPE D'ÉCHAPPEMENT SURDIMENSIONNÉ DE 0.2 MM.
Pas pour A1
depuis £69,75
depuis £69,75
# 014
MPN: 123075
GUIDE DE SOUPAPE D'ÉCHAPPEMENT
Pour A1
depuis £45,27
depuis £45,27
# 014
MPN: 123076
GUIDE DE SOUPAPE D'ÉCHAPPEMENT SURDIMENSIONNÉ DE 0.2 MM.
Pour A1
depuis £48,09
depuis £48,09
