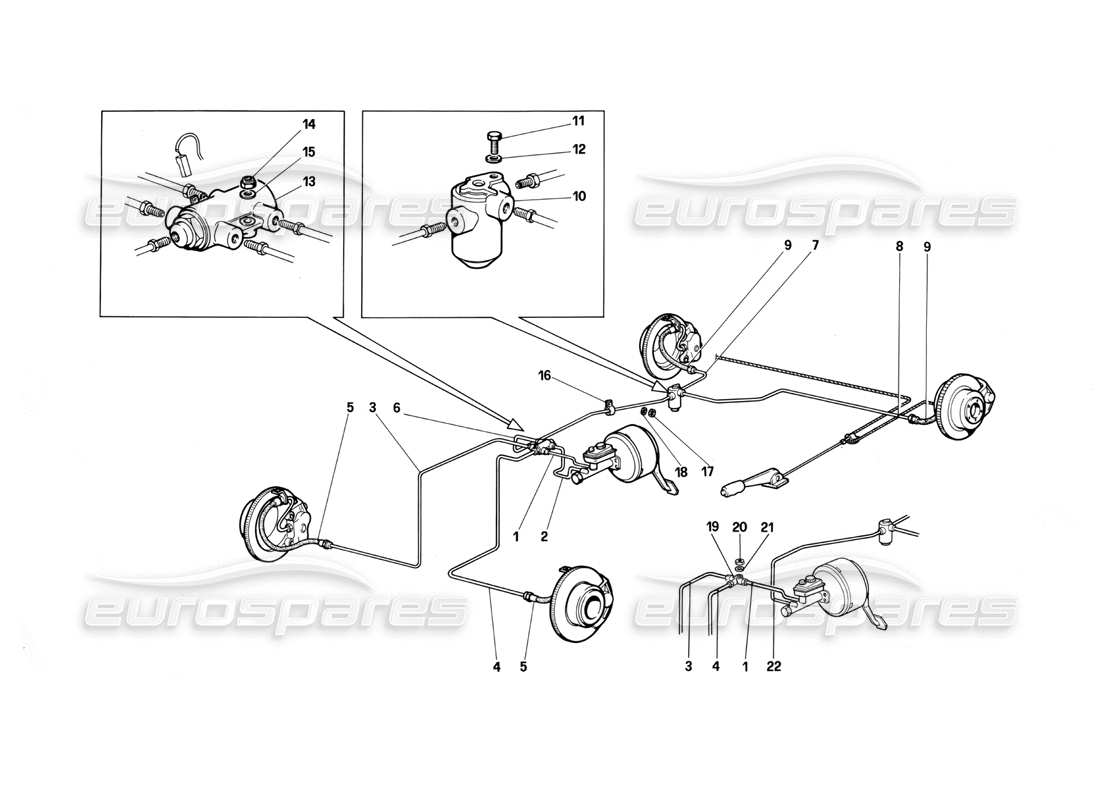

037 - Système de freinage
Ferrari Testarossa (1987) Brake System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 105849
TUYAU POUR CIRCUIT AVANT
depuis £9,42
depuis £9,42
Cette pièce remplace le numéro de pièce 105856
# 002
MPN: 105850
TUYAU DE LA POMPE À LA VANNE (CIRCUIT ARRIÈRE)
Pour version LHD avec indicateur de défaillance des freins
depuis £4,85
depuis £4,85
# 003
MPN: 116397
TUYAU VERS FLEXIBLE DE FREIN AVANT DROIT
depuis £9,78
depuis £9,78
# 004
MPN: 105850
TUYAU VERS FLEXIBLE DE FREIN AVANT GAUCHE
depuis £4,85
depuis £4,85
# 005
MPN: 137313
DURITE DE FREIN AVANT
depuis £45,00
depuis £45,00
# 006
MPN: 106182
TUYAU DE LA SOUPAPE AU RÉGULATEUR DE FREINAGE ARRIÈRE
Pour version LHD avec indicateur de défaillance des freins
depuis £25,96
depuis £25,96
# 007
MPN: 105849
TUYAU VERS FLEXIBLE DE FREIN ARRIÈRE DROIT
Pour RHD, utilisez le numéro. 125760
depuis £9,42
depuis £9,42
Cette pièce remplace le numéro de pièce 105856
# 008
MPN: 118611
TUYAU DE LA COMMANDE D'ACTION DE FREINAGE À LA FLEXIBLE DE FREIN ARRIÈRE GAUCHE
Remplacement
Remplacement
# 009
MPN: 137313
DURITE DE FREIN ARRIÈRE
depuis £45,00
depuis £45,00
# 010
MPN: 132440
RÉGULATEUR DE FREINAGE ARRIÈRE
depuis £150,00
depuis £150,00
Cette pièce remplace le numéro de pièce 124735 - et 1 plus. Cliquez pour voir les détails
# 011
MPN: 16043021
VIS
depuis £0,47
depuis £0,47
# 012
MPN: 127496
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10516671 - et 3 plus. Cliquez pour voir les détails
Alternative (#EAP1469019) Ferrari 575 Kit de conversion manuelle LHD Eurospares Pièce approuvée - Nouveau (commander)
Certaines F1 pièces nécessitent des modifications pour s'adapter.
Certaines F1 pièces nécessitent des modifications pour s'adapter.
# 013
MPN: 127757
INDICATEUR DE PANNE DE FREIN
depuis £1 547,22
depuis £1 547,22
Cette pièce remplace le numéro de pièce 108803 - et 1 plus. Cliquez pour voir les détails
# 013
MPN: 127757
INDICATEUR DE DÉFAILLANCE DES FREINS (LHD)
depuis £1 547,22
depuis £1 547,22
Cette pièce remplace le numéro de pièce 108803 - et 1 plus. Cliquez pour voir les détails
# 014
MPN: 15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 15896210 que nous avons en stock
# 015
MPN: 127494
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10516470 - et 4 plus. Cliquez pour voir les détails
# 016
MPN: 10440890
SUPPORT DE TUYAU
depuis £0,51
depuis £0,51
# 017
MPN: 102948
NOIX
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12574211 - et 3 plus. Cliquez pour voir les détails
Alternative (#EAP1469019) Ferrari 575 Kit de conversion manuelle LHD Eurospares Pièce approuvée - Nouveau (commander)
Certaines F1 pièces nécessitent des modifications pour s'adapter.
Certaines F1 pièces nécessitent des modifications pour s'adapter.
# 018
MPN: 10519401
Rondelle
depuis £0,71
depuis £0,71
# 019
MPN: 101394
MAMELON À TROIS VOIES
depuis £28,56
depuis £28,56
Cette pièce remplace le numéro de pièce 680980 - et 8 plus. Cliquez pour voir les détails
# 020
MPN: 102948
NOIX
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12574211 - et 3 plus. Cliquez pour voir les détails
Alternative (#EAP1469019) Ferrari 575 Kit de conversion manuelle LHD Eurospares Pièce approuvée - Nouveau (commander)
Certaines F1 pièces nécessitent des modifications pour s'adapter.
Certaines F1 pièces nécessitent des modifications pour s'adapter.
# 021
MPN: 12639701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12639704
# 022
MPN: 126844
TUYAU DE LA POMPE AU FREINAGE ARRIÈRE
depuis £12,87
