009 - Système de carburant

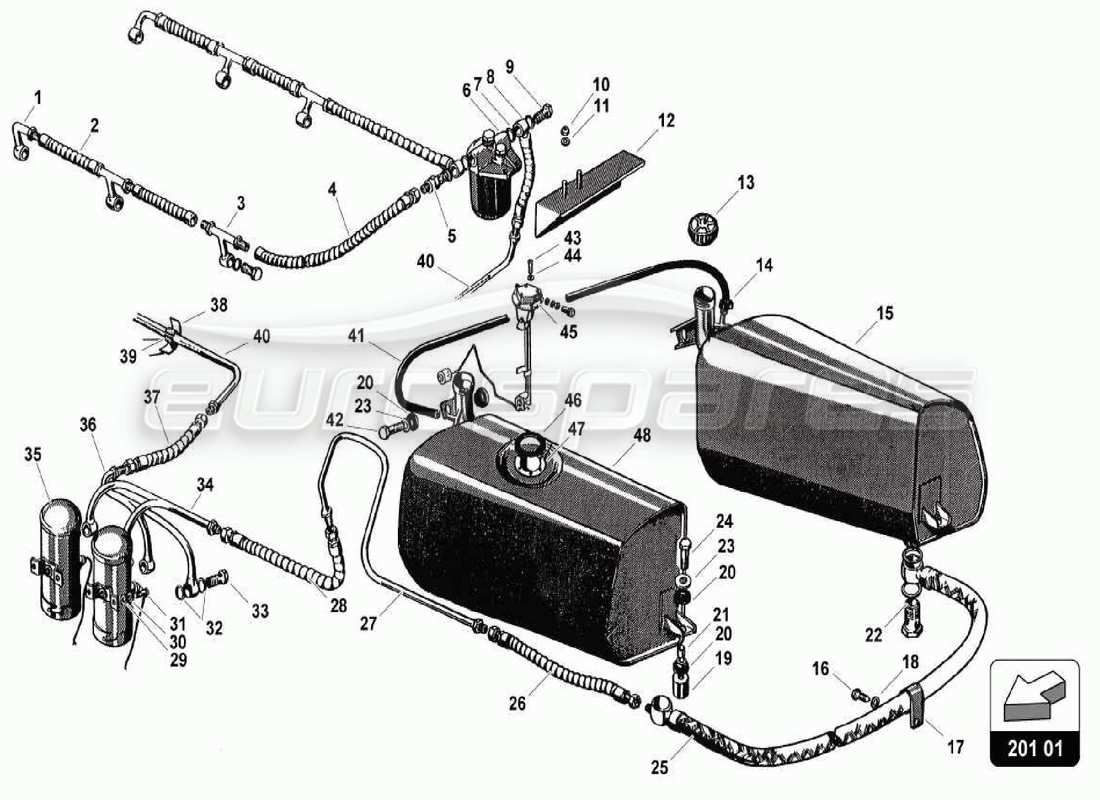

Lamborghini 350 GT Fuel System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 001301447
# 002
MPN: 001301468
# 003
MPN: 001301466
SYNDICAT
# 004
MPN: 001301465
TUYAU
# 005
MPN: 001301571
Boulon de filtre
# 006
MPN: 001301378
ENSEMBLE DE FILTRE À CARBURANT
depuis £67,47
depuis £67,47
# 006A
MPN: 001306247
FILTRE À CARBURANT
depuis £66,52
depuis £66,52
# 007
MPN: 001301476
JOINT EN FIBRE 20X14X2
depuis £0,67
depuis £0,67
# 008
MPN: 001301462
TUYAU
# 009
MPN: 001301475
TUYAU DE RACCORD DE FILTRE À CARBURANT
depuis £89,81
depuis £89,81
# 010
MPN: N0111849
NOIX
depuis £1,51
depuis £1,51
Cette pièce remplace le numéro de pièce 008200809
# 011
MPN: N90179103
Rondelle 18X8.4X2.5/8G/ZD
depuis £1,12
depuis £1,12
Cette pièce remplace le numéro de pièce 008400801
# 012
MPN: 001301544
SUPPORT DE FILTRE À CARBURANT
depuis £21,18
depuis £21,18
# 013
MPN: 006201496
BOUCHON DE RÉSERVOIR
# 014
MPN: 008830205
SERRER
depuis £4,33
depuis £4,33
# 015
MPN: 006201193
# 016
MPN: 008700506
VIS KNIP 4.8X16DIN7971 ACIER NOIR
depuis £0,54
depuis £0,54
# 017
MPN: FN-01744
# 018
MPN: 008410503
Rondelle DIN 137A 5.3X10 ZGD.
Remplacement
Remplacement
# 019
MPN: 006201503
# 020
MPN: 001701495
SUPPORT DE RÉSERVOIR SUPPLÉMENTAIRE T ANNEAU &
depuis £33,59
depuis £33,59
# 021
MPN: 001701592
CALE DE RADIATEUR
depuis £11,98
depuis £11,98
# 022
MPN: 001301458
VIS DE FIL DE LIAISON DE RÉSERVOIR
depuis £20,23
depuis £20,23
# 023
MPN: WHT001942
Rondelle D.8.5X32X2.5
depuis £2,25
depuis £2,25
# 024
MPN: BN-01586
# 025
MPN: 001301457
TUYAU DE CARBURANT
depuis £1 437,16
depuis £1 437,16
# 026
MPN: 001301456
TUYAU
# 027
MPN: 001304213
POMPE À CARBURANT
Utilisez 100245
depuis £295,00
depuis £295,00
# 028
MPN: 001301460
TUYAU
# 029
MPN: 008400606
Rondelle 12.5X6.4X1.6 UNI 6592/5 S/Z
Remplacement
Remplacement
# 030
MPN: 008410603
Rondelle D.6.4 UNI 1751/ZD
Remplacement
Remplacement
# 031
MPN: 008100617
VIS M6X18 UNI 57395S
depuis £3,78
depuis £3,78
# 032
MPN: 001301474
JOINT EN FIBRE 14X10X2
depuis £2,41
depuis £2,41
# 033
MPN: 001301570
VIS
depuis £197,64
depuis £197,64
# 034
MPN: 001301605
TUYAU D'ADMISSION DE CARBURANT BOULON EN U
# 035
MPN: 001304213
POMPE À CARBURANT
Utilisez 100245
depuis £295,00
depuis £295,00
# 036
MPN: 001301606
TUYAU DE CARBURANT
# 037
MPN: 001301414
TUYAU D'ALIMENTATION CARBURANT
# 038
MPN: 003101699
Cloche de disque de frein
# 039
MPN: 003101702
# 040
MPN: 001301413
TUYAU
# 041
MPN: 6201501
# 042
MPN: 008100831
VIS M8X30 UNI 5737/8G/Z
depuis £0,54
depuis £0,54
# 043
MPN: VN-01673
# 044
MPN: 008410402
Rondelle D.4.3 UNI 1751 /ZD
Remplacement
Remplacement
# 045
MPN: 006201500
# 046
MPN: 006201499
JOINT DE BRIDE DE JAUGE DE NIVEAU DE CARBURANT
depuis £5,94
depuis £5,94
# 048
MPN: 006201192
