023 - Éléments du cadre central

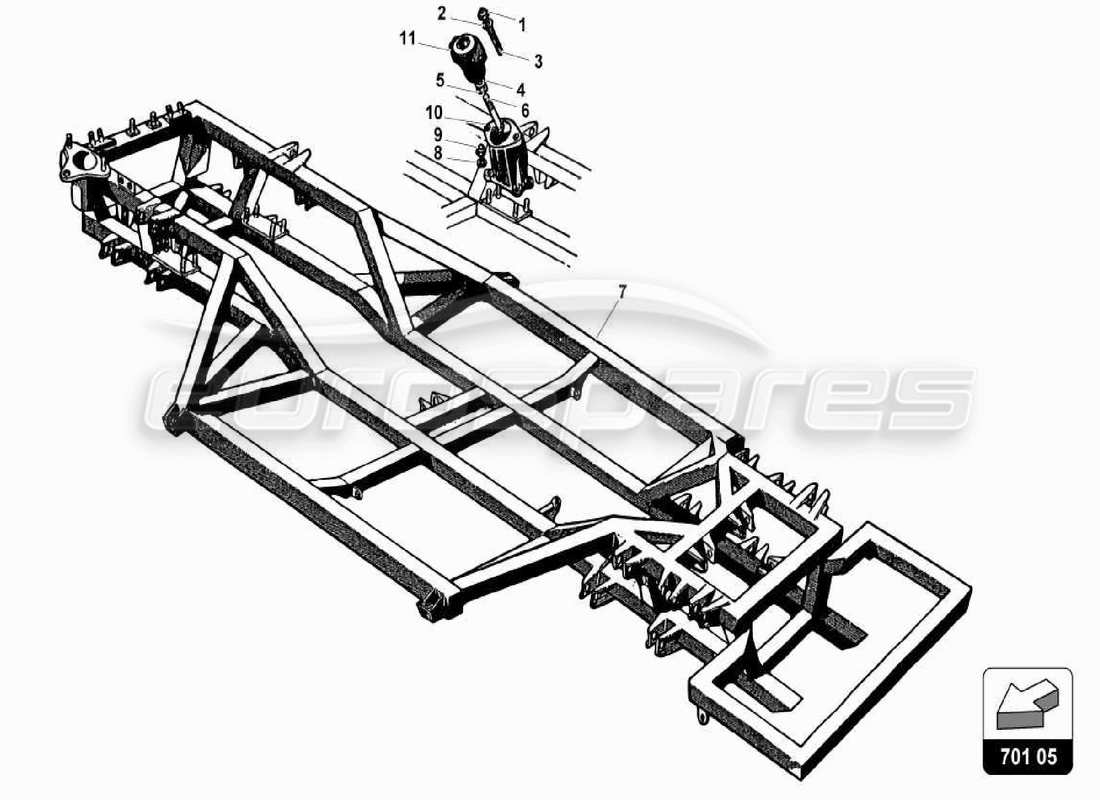

Lamborghini 350 GT Center Frame Elements Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 008201809
Traduction en cours......
depuis £11,69
depuis £11,69
# 002
MPN: N90179103
Rondelle 18X8.4X2.5/8G/ZD
depuis £1,06
depuis £1,06
Cette pièce remplace le numéro de pièce 008400801
# 003
MPN: 008300822
GOUJON M8X18 UNI 5911 8G Z
Remplacement
Remplacement
# 004
MPN: RN-00137
# 005
MPN: 008411502
ANNEAU À PRESSION 24X15X3 UNI 1751 C72 /Z
depuis £1,62
depuis £1,62
# 006
MPN: 008101412
VIS M.14X90 UNI 5737/10K
depuis £13,69
depuis £13,69
# 007
MPN: 004100908
# 007
MPN: 004100910
(MONTATO DAL TELAIO N.4155)
# 008
MPN: 008401007
Rondelle 21.5X10.4X2 UNI 6592/5S /Z
depuis £0,54
depuis £0,54
# 009
MPN: 008201008
NOIX
depuis £0,57
depuis £0,57
# 010
MPN: 004101073
# 011
MPN: SN-00536
