025 - Assemblage du pédalier

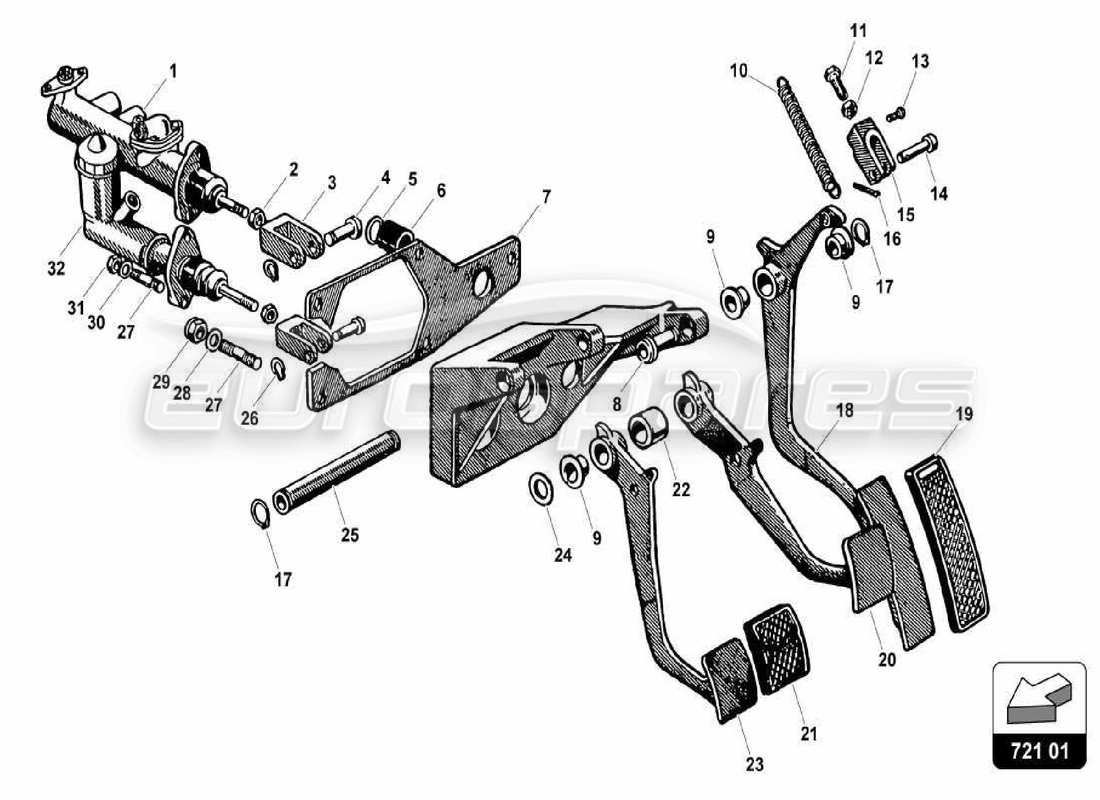

Lamborghini 350 GT Pedalbox Assembly Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
004200581
POMPE DE FREIN
depuis
£536,48
depuis
£536,48
#
002
MPN:
008200701
NOIX
#
003
MPN:
004201161
FOURCHE DE CYLINDRE DE FREIN
depuis
£23,59
depuis
£23,59
#
004
MPN:
004201159
GOUPILLE DE COMMANDE DE CYLINDRE DE FREIN ET D'EMBRAYAGE
depuis
£23,59
depuis
£23,59
#
005
MPN:
GN-01165
#
006
MPN:
004201664
#
007
MPN:
004201257
#
008
MPN:
004201157
#
009
MPN:
BCN-01082
#
010
MPN:
004201244
MOLLA RIT.PEDALI
depuis
£249,06
depuis
£249,06
#
011
MPN:
004201651
RÉGLAGE DU FIL D'ACCÉLÉRATEUR SC REW
depuis
£304,40
depuis
£304,40
#
012
MPN:
008200806
M8 ÉCROU 'UNI 5588/8G/Z'
Remplacement
Remplacement
#
013
MPN:
008100503
VIS M5X8 UNI 5739/8G
depuis
£0,54
depuis
£0,54
#
014
MPN:
004201154
AXE DE FOURCHE DE PÉDALE D'ACCÉLÉRATEUR
depuis
£8,19
depuis
£8,19
#
015
MPN:
004201153
FOURCHE À FIL DE PÉDALE D'ACCÉLÉRATEUR
depuis
£20,65
depuis
£20,65
#
016
MPN:
008820201
PIN SPLIT 1.8X15 UNI 1336A
depuis
£4,18
depuis
£4,18
#
017
MPN:
008581601
SEEGER E 18 UNI 7435-75
depuis
£0,99
depuis
£0,99
#
018
MPN:
004201671
#
019
MPN:
004201213
COUVERCLE DE REPOSE-PIEDS
depuis
£10,90
depuis
£10,90
#
020
MPN:
004201669
#
021
MPN:
004201212
COUVERCLE DE PÉDALE DE FREIN
depuis
£30,00
depuis
£30,00
#
022
MPN:
004201155
#
023
MPN:
004201670
#
024
MPN:
008401809
LAVAGE DE RÉGLAGE DE CALE DE PÉDALE D'ACCÉLÉRATEUR
depuis
£15,67
depuis
£15,67
#
025
MPN:
004201156
#
026
MPN:
SGN-01092
#
027
MPN:
008300831
GOUJON M8X20 UNI 5911 8G ZD
depuis
£8,99
depuis
£8,99
#
028
MPN:
N90179103
Rondelle 18X8.4X2.5/8G/ZD
depuis
£1,12
depuis
£1,12
Cette pièce remplace le numéro de pièce 008400801
#
029
MPN:
008200809
M8 ÉCROU AUTOBLOQUANT
Remplacement
Remplacement
#
030
MPN:
008410806
Rondelle D.8.4 UNI 1751/ZD
Remplacement
Remplacement
#
031
MPN:
008200811
M8 'UNI 5589/8G/ZD'ÉCROU
depuis
£3,78
depuis
£3,78
#
032
MPN:
004201242
CYLINDRE D'EMBRAYAGE
depuis
£1 728,05
depuis
£1 728,05
Cette pièce remplace le numéro de pièce 001203866
