037 - Système de carburant

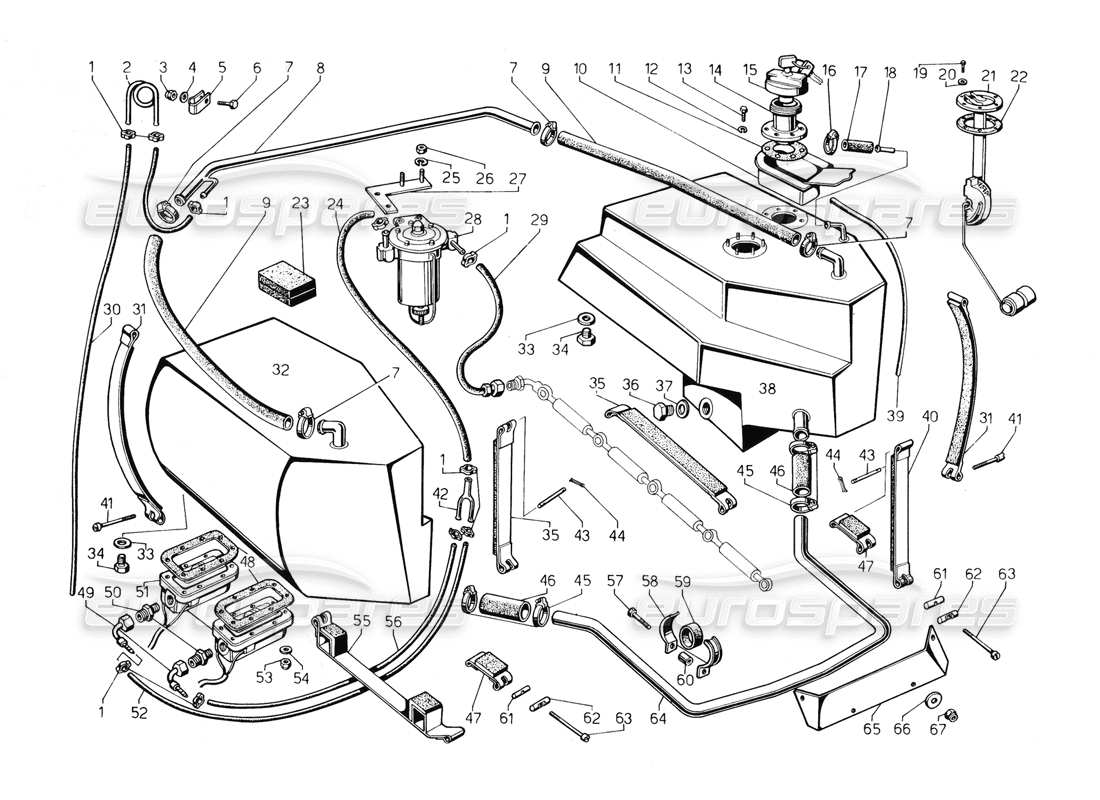

Lamborghini Countach 5000 QV (1985) Fuel System Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
Numéro d'article
Description
Clé
Prix
# 001
MPN: 008830903
CLIP DE TUYAU
Fascetta x tubazioni benzine
depuis £7,71
depuis £7,71
SERRER Genuine Lamborghini – Nouveau (commander)
# 002
MPN: 006220228
NATTE
Coda di porco x scarico ges serbe. benz.
depuis £23,10
depuis £23,10
QUEUE DE GAZ D'ÉCHAPPEMENT Genuine Lamborghini – Nouveau (commander)
# 003
MPN: 008200606
NOIX
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 004
MPN: 008400606
Rondelle
Rond. 6,4 UNI1734
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 005
MPN: 008830111
CLIP DU JUBILÉ
Baignoire fascietta. cilindres
Lamborghini PARTIE 008830111 Genuine Lamborghini – Nouveau (commander)
# 006
MPN: 008100625
BOULON
Taureau. M6x16UNI5739/8G
depuis £87,92
depuis £87,92
VIS M6X16 UNI 5739/8G/Z Genuine Lamborghini – Nouveau en stock
# 007
MPN: 008832401
ANNEAU DE SERRAGE
Fascelta royale AO/12 24/36
depuis £4,81
depuis £4,81
SERRER Genuine Lamborghini – Nouveau (commander)
# 008
MPN: 006221556
TUYAU
Tubo metallo x colleg.to sup. serbe.
depuis £51,52
depuis £51,52
TUYAU MÉTALLIQUE SUPÉRIEUR DU RÉSERVOIR Genuine Lamborghini – Nouveau (commander)
# 009
MPN: 006221557
MANCHE
Manicotto coll. tubo in metallo ai serbe.
depuis £56,89
depuis £56,89
TUYAU EN CAOUTCHOUC Genuine Lamborghini – Nouveau (commander)
# 010
MPN: 007011112
TUYAU INTR. CUL.
Complessivo x introduction à la bocchettone ben.
depuis £327,70
depuis £327,70
ENSEMBLE DE REMPLISSAGE DE CARBURANT Genuine Lamborghini – Nouveau (commander)
# 011
MPN: 006205360
joint
Guam, repos. fiel. 39094601
depuis £34,62
depuis £34,62
JOINT GRADATEUR À FLOTTEUR Genuine Lamborghini – Nouveau (commander)
JOINT GRADATEUR À FLOTTEUR Eurospares Pièce approuvée - Nouveau en stock
# 012
MPN: 008410402
Rondelle DE BLOCAGE
Rond. un. 4,3 UNI1751 C72
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 013
MPN: 008100402
BOULON
Taureau M4x16 UNI 5739/65A8G
depuis £0,52
depuis £0,52
VIS M4X16 UNI 5739/8G/Z Genuine Lamborghini – Nouveau en stock
# 014
MPN: 006211033
tuyau
Bocchett. serbe. benz./C
depuis £207,44
depuis £207,44
REMPLISSAGE DU RÉSERVOIR DE CARBURANT Genuine Lamborghini – Nouveau (commander)
# 015
MPN: 006220985
Bouchon du réservoir d'essence
Tappo serbe. benzina con chiave contre 062184
depuis £33,56
depuis £33,56
BOUCHON DE REMPLISSAGE DE CARBURANT ET CLÉ Genuine Lamborghini – Nouveau en stock
# 016
MPN: 008830901
ANNEAU DE SERRAGE
Fasc. royale 0000/9
depuis £4,18
depuis £4,18
SERRER Genuine Lamborghini – Nouveau (commander)
# 017
MPN: 006222413
TUYAU
Tubo x chiusura tubetto sul serbatoio dx
depuis £4,01
depuis £4,01
TUYAU MÉTALLIQUE POUR RÉSERVOIR TUYAU EN CAOUTCHOUC Genuine Lamborghini – Nouveau (commander)
# 018
MPN: 006222414
CASQUETTE
Tappo x chiusura tubetto sul serbatoio dx
depuis £25,59
depuis £25,59
BOUCHON EN ALUMINIUM Genuine Lamborghini – Nouveau (commander)
# 019
MPN: N01100412
NOIX
Dado M4 UNI 5587-65/5S
depuis £0,47
depuis £0,47
HEX.ÉCROU M4 Genuine Lamborghini – Nouveau en stock
6KT-MU M 4 Je 4032 8 R645 Genuine Porsche Pièce – Nouveau (commander)
# 020
MPN: 008410404
Rondelle DE BLOCAGE
ROND. EL. 4UNI3704
depuis £0,78
depuis £0,78
RONDELLE Rondelle D.4.1 UNI370 4/Z Genuine Lamborghini – Nouveau en stock
# 021
MPN: 006205411
LEVIER DE CARBURANT
Misuratore livello benzina
depuis £98,35
depuis £98,35
Cette pièce remplace le numéro de pièce 006203181
INDICATEUR LIV.BENZINA 03-295 Genuine Lamborghini – Nouveau en stock
# 022
MPN: 006205360
joint
Guam, repos. fiel. 39094601
depuis £34,62
depuis £34,62
JOINT GRADATEUR À FLOTTEUR Genuine Lamborghini – Nouveau (commander)
JOINT GRADATEUR À FLOTTEUR Eurospares Pièce approuvée - Nouveau en stock
# 023
MPN: 006213226
ESPACEUR
Spess. fra serbe-passar./C
depuis £19,74
depuis £19,74
CALE DE RÉSERVOIR/Timonerie Genuine Lamborghini – Nouveau (commander)
# 024
MPN: 006222423
TUYAU
Tubo collegamento 3 vie al filtro benzina
depuis £39,88
depuis £39,88
FILTRE À CARBURANT PIPETO RACCORD À TROIS VOIES Genuine Lamborghini – Nouveau (commander)
# 025
MPN: 008410603
Rondelle DE BLOCAGE
Rond. Un 6,4 UNI1751 C72
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 026
MPN: 008200604
NOIX
Dado M6 UNI 5588-65/8G
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 027
MPN: 006222424

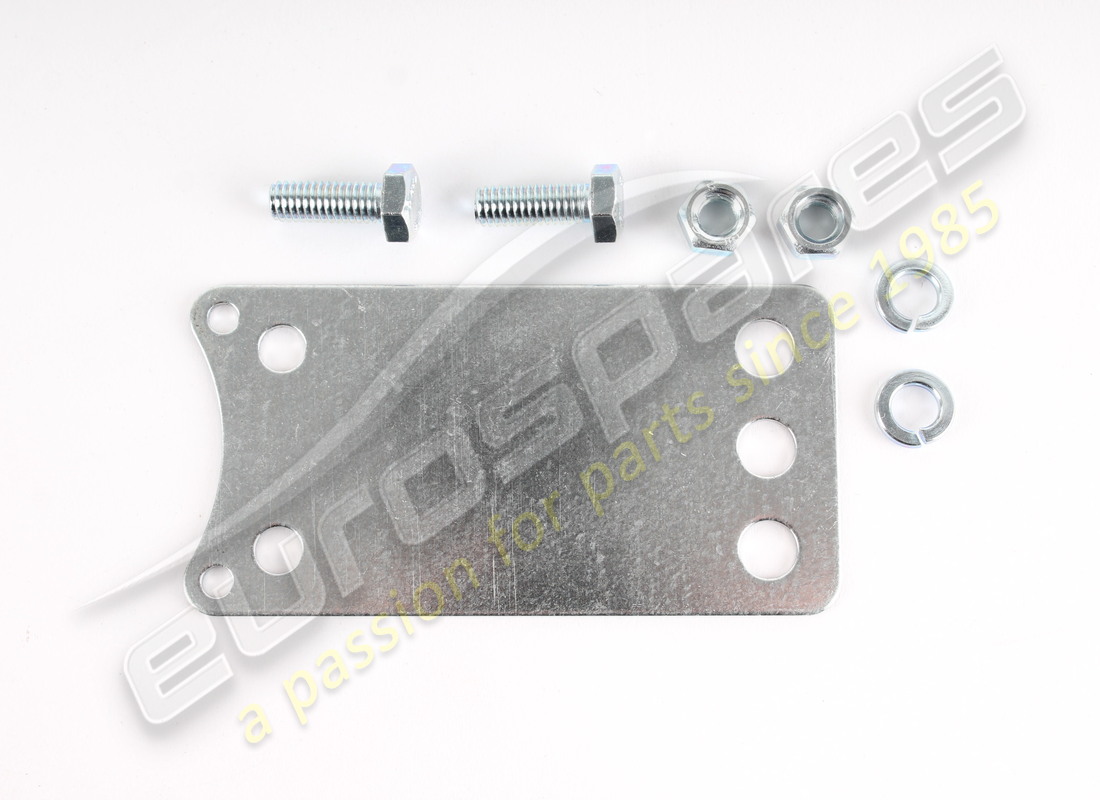

support
Staffa fiss. filtre benz. à Telaio
depuis £91,79
depuis £91,79
SUPPORT DE FILTRE À CARBURANT Genuine Lamborghini – Nouveau (commander)
# 028
MPN: 006222108

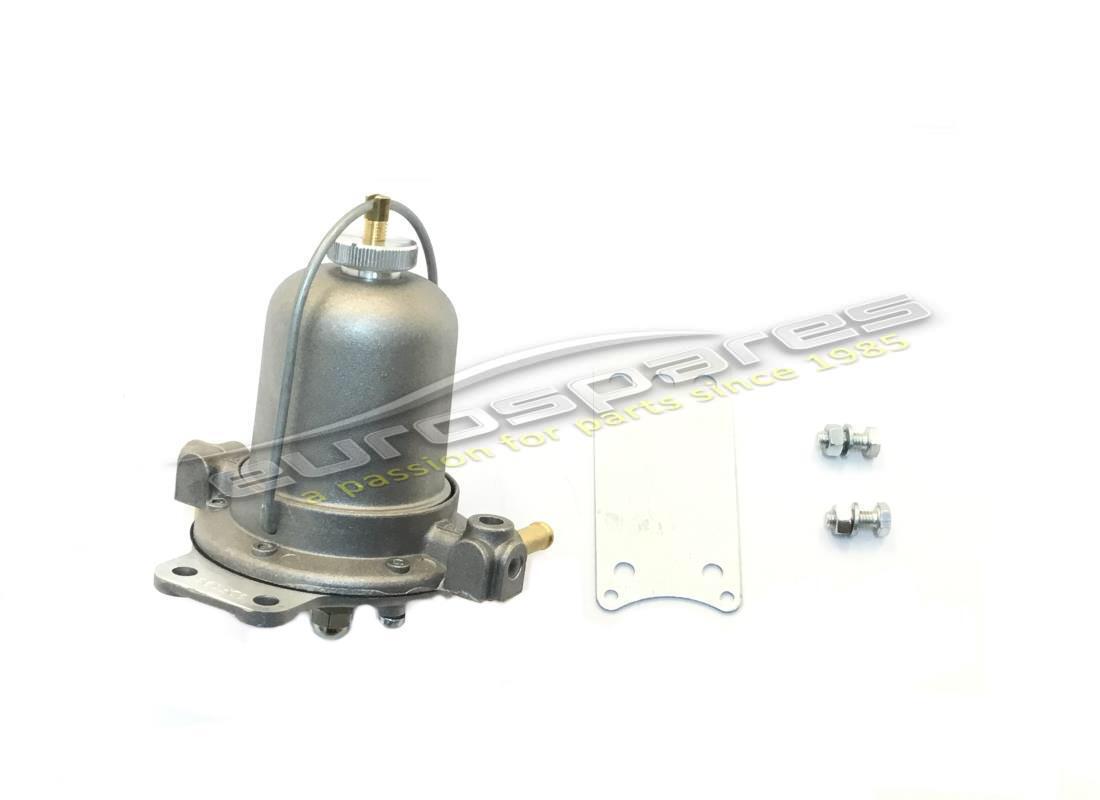

ENSEMBLE DE FILTRE À CARBURANT
FILTRO BENZINE
depuis £105,61
depuis £105,61
FILTRE RÉGULATEUR DE CARBURANT Genuine Lamborghini – Nouveau en stock
FILTRE RÉGULATEUR DE CARBURANT Eurospares Pièce approuvée - Nouveau en stock
FILTRE RÉGULATEUR DE CARBURANT Genuine Lamborghini – Utilisé en stock
# 028
MPN: 006223974
ÉLÉMENT DE FILTRE À CARBURANT
depuis £25,80
depuis £25,80
ÉLÉMENT DE FILTRE À CARBURANT Genuine Lamborghini – Nouveau (commander)
FILTRE À CARBURANT Genuine Maserati Pièce – Nouveau (commander)
ÉLÉMENT DE FILTRE À CARBURANT Eurospares Pièce approuvée - Nouveau en stock
# 029
MPN: 006222425
TUYAU
Complète. tube du filtre aux carburateurs
depuis £26,56
depuis £26,56
ENSEMBLE DE TUYAU DE RACCORDEMENT DU FILTRE AU CARBURANT Genuine Lamborghini – Nouveau (commander)
# 030
MPN: 006220748
TUYAU
Tubo sfiato de la coda di porco a terra
depuis £16,93
depuis £16,93
TUYAU DE RESPIRATION DE PIGTAIL Genuine Lamborghini – Nouveau (commander)
# 031
MPN: 006210599
AGRAFE
Fasc. souper. fiss. serbe/C
depuis £70,53
depuis £70,53
PINCE SUPÉRIEURE DU RÉSERVOIR Genuine Lamborghini – Nouveau (commander)
# 032
MPN: 006222415
Réservoir d'essence
SERBATOIO BENZINA SINISTRO
depuis £3 162,49
depuis £3 162,49
RÉSERVOIR DE CARBURANT GAUCHE Genuine Lamborghini – Nouveau (commander)
# 033
MPN: WHT003362
Rondelle
Rond. d. 12x22x1,5 ram
depuis £0,94
depuis £0,94
Rondelle EN CUIVRE D.12X22X1.5 Genuine Lamborghini – Nouveau en stock
# 034
MPN: 008931203
CASQUETTE
Tappo d. 12x1,25x9 CH 19SS
depuis £9,62
depuis £9,62
FICHE D.12X1.25X9 CH 19SS Genuine Lamborghini – Nouveau (commander)
FICHE D.12X1.25X9 CH 19SS Genuine Lamborghini – Utilisé en stock
# 035
MPN: 006210601
AGRAFE
Fasc. fourmi. fiss. serbe/C
depuis £111,85
depuis £111,85
PINCE AVANT DE RÉSERVOIR Genuine Lamborghini – Nouveau (commander)
# 036
MPN: 008931804
CASQUETTE
Tappo chiusura foro inf. serbe. dx
depuis £14,44
depuis £14,44
PRISE Genuine Lamborghini – Nouveau (commander)
# 037
MPN: 008401804
Rondelle
Rond. cadre 18,2x30x1
depuis £2,57
depuis £2,57
Rondelle EN CUIVRE RECUIT 18.2X30 X1 Genuine Lamborghini – Nouveau en stock
# 038
MPN: 006221066
Réservoir d'essence
Serbatoio benzina dx
depuis £2 892,17
depuis £2 892,17
RÉSERVOIR DE CARBURANT DROIT Genuine Lamborghini – Nouveau (commander)
# 039
MPN: 006212798
TUBE
Tubo cicatrice, vasch. bocchet/C
depuis £4,33
depuis £4,33
TUYAU DE RETRAIT DU RÉSERVOIR DE REMPLISSAGE Genuine Lamborghini – Nouveau (commander)
# 040
MPN: 006210600
AGRAFE
Fasc. poste. fiss. serbe/C
depuis £70,54
depuis £70,54
PINCE ARRIÈRE DE RÉSERVOIR Genuine Lamborghini – Nouveau (commander)
# 041
MPN: 006203084
Réservoir d'essence
Tirante fiss. serbe
depuis £43,49
depuis £43,49
NIVEAU DE RÉSERVOIR Genuine Lamborghini – Nouveau (commander)
# 042
MPN: 006222422
UNION EN T
Tre vie en metallo
depuis £117,15
depuis £117,15
RACCORD À TROIS VOIES ENTRE POMPE À ESSENCE ET FIL Genuine Lamborghini – Nouveau (commander)
# 043
MPN: 006203081
GOUPILLE DE RÉSERVOIR
Perno fascic. serbe. benzine
depuis £14,61
depuis £14,61
GOUPILLE DE SERRAGE DU RÉSERVOIR DE CARBURANT Genuine Lamborghini – Nouveau (commander)
# 044
MPN: 008820201
BROCHE D'ATTELLE
Coppigl. 2x15UNI1336
depuis £4,18
depuis £4,18
PIN SPLIT 1.8X15 UNI 1336A Genuine Lamborghini – Nouveau (commander)
# 045
MPN: 008835004
ANNEAU DE SERRAGE
Fascetta royale A/12 32/52
depuis £6,29
depuis £6,29
Cette pièce remplace le numéro de pièce 008830201
SERRER Genuine Lamborghini – Nouveau en stock
# 046
MPN: 420201143C
TUYAU
Tubo collégante tubo inf. ai 2 serbe.
depuis £49,35
depuis £49,35
Cette pièce remplace le numéro de pièce 006221562
TUYAU DE RACCORDEMENT Genuine Lamborghini – Nouveau en stock
# 047
MPN: 006210598
AGRAFE
Fasc. inf. fiss. serbe/C
depuis £37,55
depuis £37,55
PINCE INFÉRIEURE DU RÉSERVOIR Genuine Lamborghini – Nouveau (commander)
# 049
MPN: 006222419
SYNDICAT
Raccordo a 90° avec portagomma
depuis £24,24
depuis £24,24
90° RACCORD & SUPPORT Genuine Lamborghini – Nouveau (commander)
# 050
MPN: 006222418
MAMELON
Nipplo sur la pompe Benz.
Lamborghini PARTIE 006222418 Genuine Lamborghini – Nouveau (commander)
# 051
MPN: 006222416

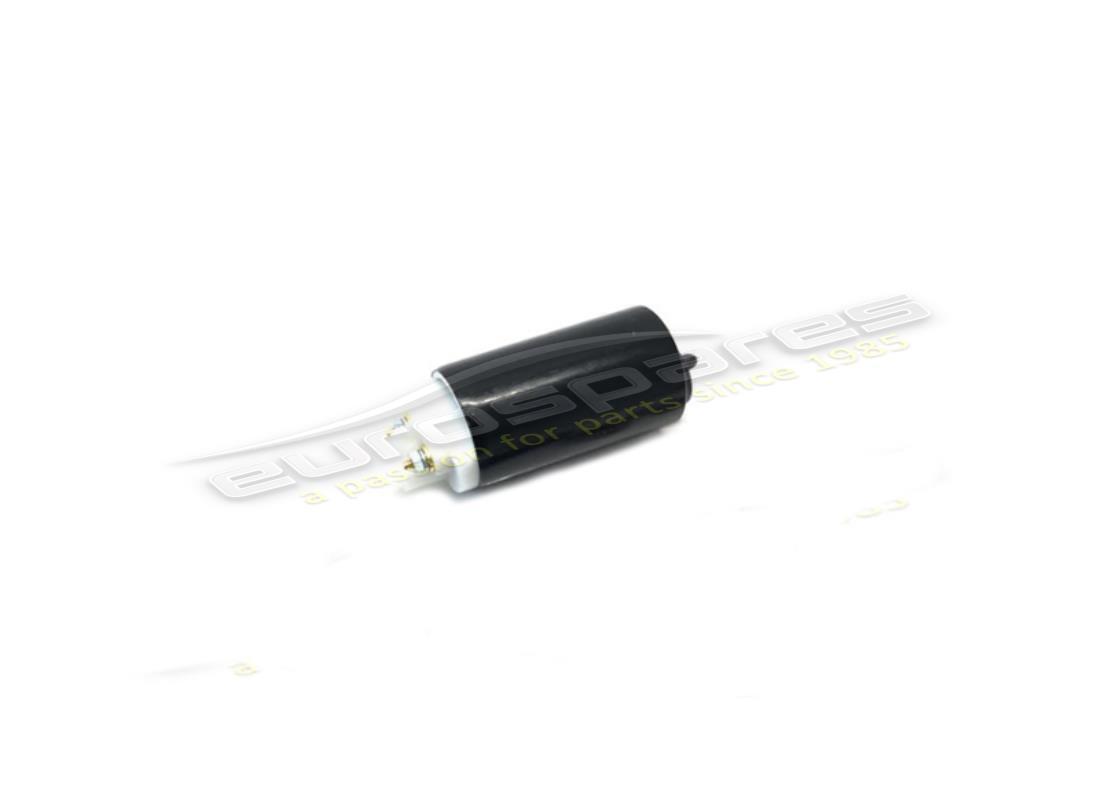

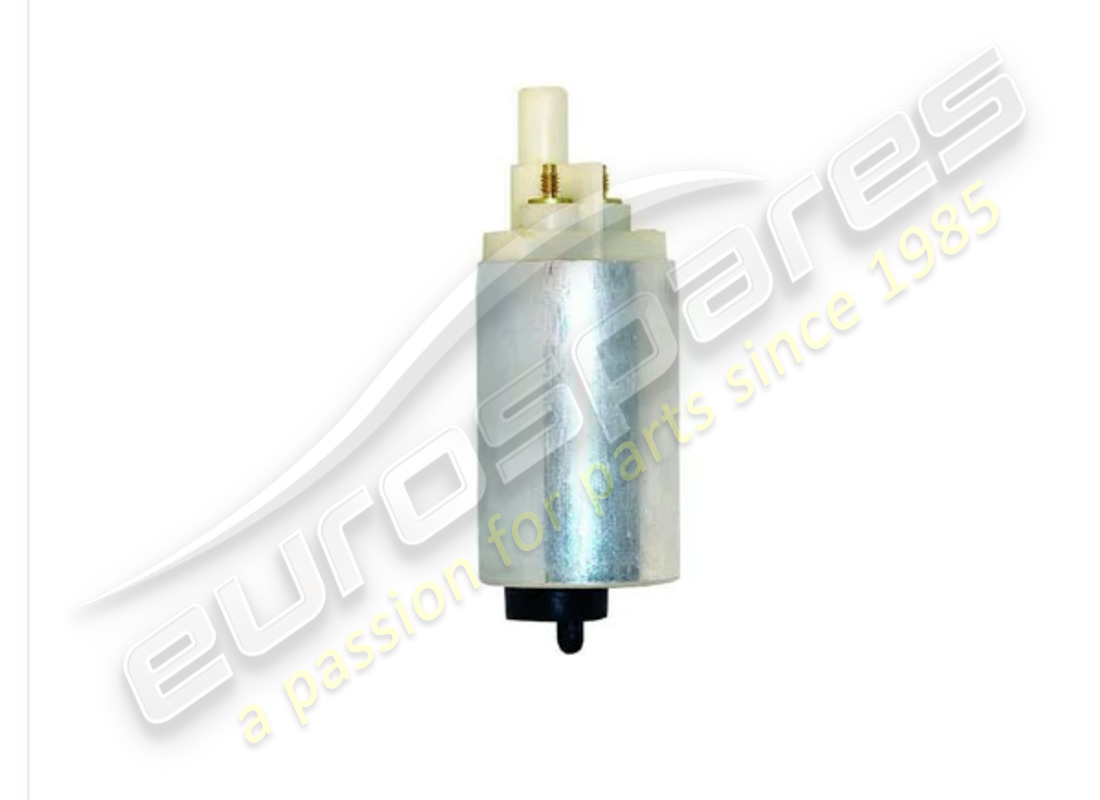

POMPE À CARBURANT
Pompe à essence. sommer
depuis £269,04
depuis £269,04
POMPE À CARBURANT Genuine Lamborghini – Nouveau (commander)
POMPE À CARBURANT Eurospares Pièce approuvée - Nouveau en stock
# 052
MPN: 006222420
TUYAU
Collège Tubo. raccordo a 90° al 3 ​​vie
depuis £36,53
depuis £36,53
TUBO COLLEG.RACC.90O AL 3 Genuine Lamborghini – Nouveau (commander)
# 053
MPN: 008200606
NOIX
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 054
MPN: 008400620
Rondelle
Rondella fiss. lève-toi, serrat. cofano
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 055
MPN: 006222427
ANNEAU
Poste Fascetta. fiss. serbe. sexe
depuis £25,11
depuis £25,11
PINCE ARRIÈRE DE RÉSERVOIR GAUCHE Genuine Lamborghini – Nouveau (commander)
# 056
MPN: 006222421
TUYAU
Collège Tubo. course, une 90° al 3 ​​vie
depuis £33,00
depuis £33,00
90° CONNEXION UNION À TROIS VOIES Genuine Lamborghini – Nouveau (commander)
# 057
MPN: 008700601
VIS
Vite TCEI M6x30 UNI 5931 8G
depuis £3,78
depuis £3,78
VIS M6X30 UNI 59318G/Z Genuine Lamborghini – Nouveau en stock
# 058
MPN: 001719347
TUBE
Cavallotto fiss. tubo dal rad. dx al sx
depuis £169,83
depuis £169,83
TUYAU U-BOLT DU RADIATEUR DROIT Genuine Lamborghini – Nouveau (commander)
# 059
MPN: 006221609
joint
Guarniz. fiss. collège tubo. serbatoï
depuis £44,40
depuis £44,40
JOINT DE FIXATION TUYAU DE RÉSERVOIR Genuine Lamborghini – Nouveau (commander)
# 060
MPN: 008800607
ESPACEUR
Distance. x cavall fiss. Tubi eau rad.
depuis £7,71
depuis £7,71
DOUILLE 6.5X14X11 MM Genuine Lamborghini – Nouveau (commander)
# 061
MPN: 006203080
GOUPILLE DE RÉSERVOIR
Perno fil. fasc. serbe.
depuis £14,61
depuis £14,61
PINCE DE FILTRE DE PINCE DE RÉSERVOIR Genuine Lamborghini – Nouveau (commander)
# 062
MPN: 006203079
GOUPILLE DE RÉSERVOIR
Col de Perno. fasc. serbe.
depuis £30,24
depuis £30,24
GOUPILLE DE SERRAGE DE RÉSERVOIR Genuine Lamborghini – Nouveau (commander)
# 063
MPN: 006220556
ROTULE DE DIRECTION
Tirante fiss. serbe. benzine
depuis £37,55
depuis £37,55
NIVEAU DE RÉSERVOIR DE CARBURANT Genuine Lamborghini – Nouveau (commander)
# 064
MPN: 006223339
TUYAU
Tubo inf. coll. serbatoï
depuis £76,87
depuis £76,87
TUYAU DE RACCORD DU RÉSERVOIR DE CARBURANT Genuine Lamborghini – Nouveau (commander)
# 065
MPN: 007011146
GARDE
Poste de protection, x tubazioni benz.
depuis £73,97
depuis £73,97
PROTECTION DES TUYAUX DE CARBURANT Genuine Lamborghini – Nouveau en stock
# 066
MPN: WHT003040
Rondelle
Pore ​​Rondelle/S
depuis £4,70
depuis £4,70
Rondelle Genuine Lamborghini – Nouveau (commander)
# 067
MPN: N0211963
NOIX
DADO N/70/105M
depuis £0,56
depuis £0,56
SERRAGE À TÊTE HEXAGONALE Genuine Lamborghini – Nouveau en stock
hexadécimal. noix - M5 Genuine Porsche Pièce – Nouveau (commander)
Traduction en cours Sélectionner Afficher tous les diagrammes Recherche Le plus pertinent Prix ​​décroissant Prix ​​croissant Traduction en cours 7 jours jours Commande de stock Commande urgente
