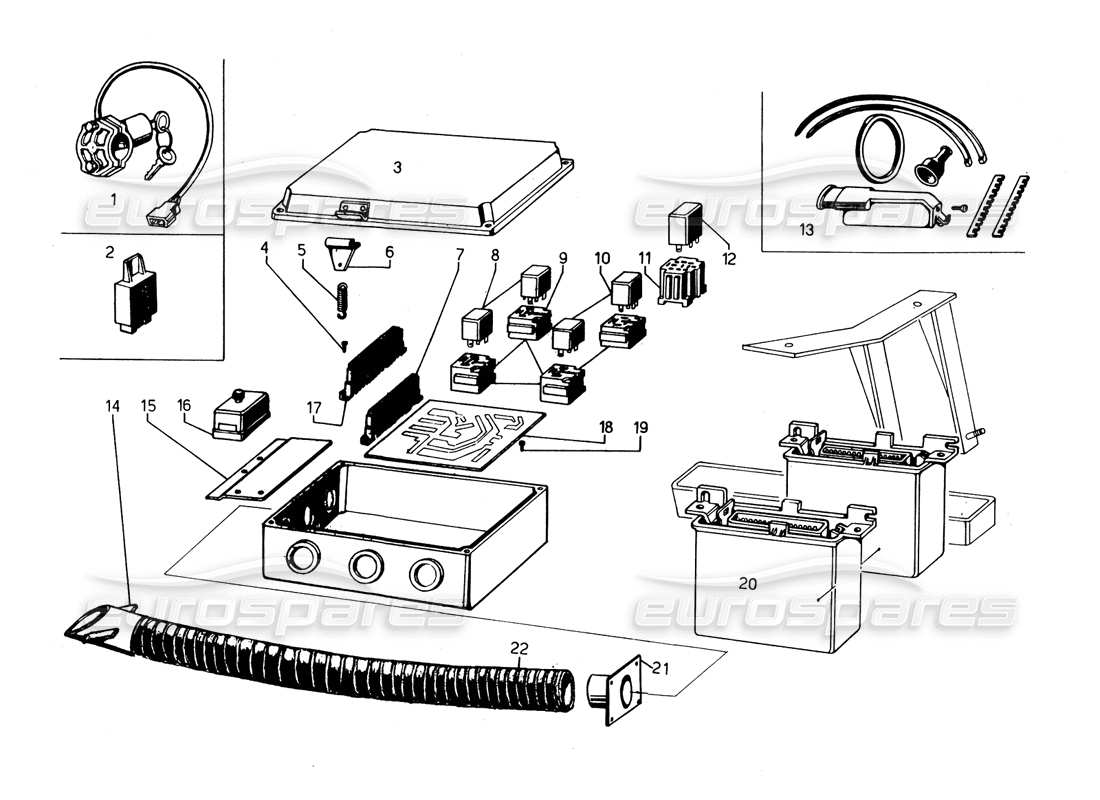

007A - Système électrique
Lamborghini Countach 5000 QVi (1989) Electrical System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
004322502
ANTIVOL C
Commutateur SIPEA 6.01167
#
002
MPN:
006120601
STERN, BUZ USA
Cicalina temporizzata États-Unis contre 315
depuis
£319,21
depuis
£319,21
#
003
MPN:
001622153
CIRC. BOÎTE
Scatole CEB Gewiss (x timbre circulaire, e relais)
#
004
MPN:
008700312
VIS
Vite le remplissage automatique. T. croce
depuis
£1,62
depuis
£1,62
#
005
MPN:
007044012
RESSORT LÉGER
Molla fiss. ventilateur. fourmi. direz.
depuis
£44,53
depuis
£44,53
#
006
MPN:
007044011
PLAQUE LUMINEUSE
Piastre. fan de Molla. fourmi.
depuis
£32,99
depuis
£32,99
#
007
MPN:
001622489
F.lien
Conness. femmine x circ. timbre
#
008
MPN:
006311152
RELAIS
Relais 0332204150 fari
depuis
£74,88
depuis
£74,88
#
009
MPN:
006714071
Chaussure de relais
Zoccolo x relais contre 3.334.485.008
#
010
MPN:
006311154
RELAIS
Relais 033201 41 51/C
depuis
£30,30
depuis
£30,30
#
011
MPN:
001622487
RELAIS SUPP.
Sup. x relais de sécurité
depuis
£2,32
depuis
£2,32
#
012
MPN:
001622486
RELAIS SEC.
Relais de sécurité
depuis
£98,67
depuis
£98,67
#
013
MPN:
001622492
LIEN
Conness. x centre. iniez. 35 rivalisent
#
014
MPN:
001622509
CLIMATISATION
CONVOGLIATEUR ARIA
depuis
£37,90
depuis
£37,90
#
015
MPN:
001622491
MÉL. BOÎTE SUP
Prise en charge x portafusibili
depuis
£153,80
depuis
£153,80
#
016
MPN:
006319296
P. DIODO
Portadiodidi orig. ouais 047
depuis
£74,54
depuis
£74,54
#
017
MPN:
001622488
M. Lien
Conness. maschi x circ. timbre
#
018
MPN:
001623845
CIR IMPRIMÉ
Circuit imprimé x iniezione
#
019
MPN:
008700312
VIS
Vite le remplissage automatique. T. croce
depuis
£1,62
depuis
£1,62
#
020
MPN:
002021174
Boîte de vitesses
Centralina contre vod. 080800038
depuis
£2 557,81
depuis
£2 557,81
#
021
MPN:
001624727
CONV. D'AIR.
Convogl. aria alia centre. électronique
depuis
£72,06
depuis
£72,06
#
022
MPN:
001622154
TUBE
Tubo x mand. aria un scat, x circ. timbre.
