lamborghini countach 5000 qvi (1989) puisard schéma des pièces

013 - Puisard

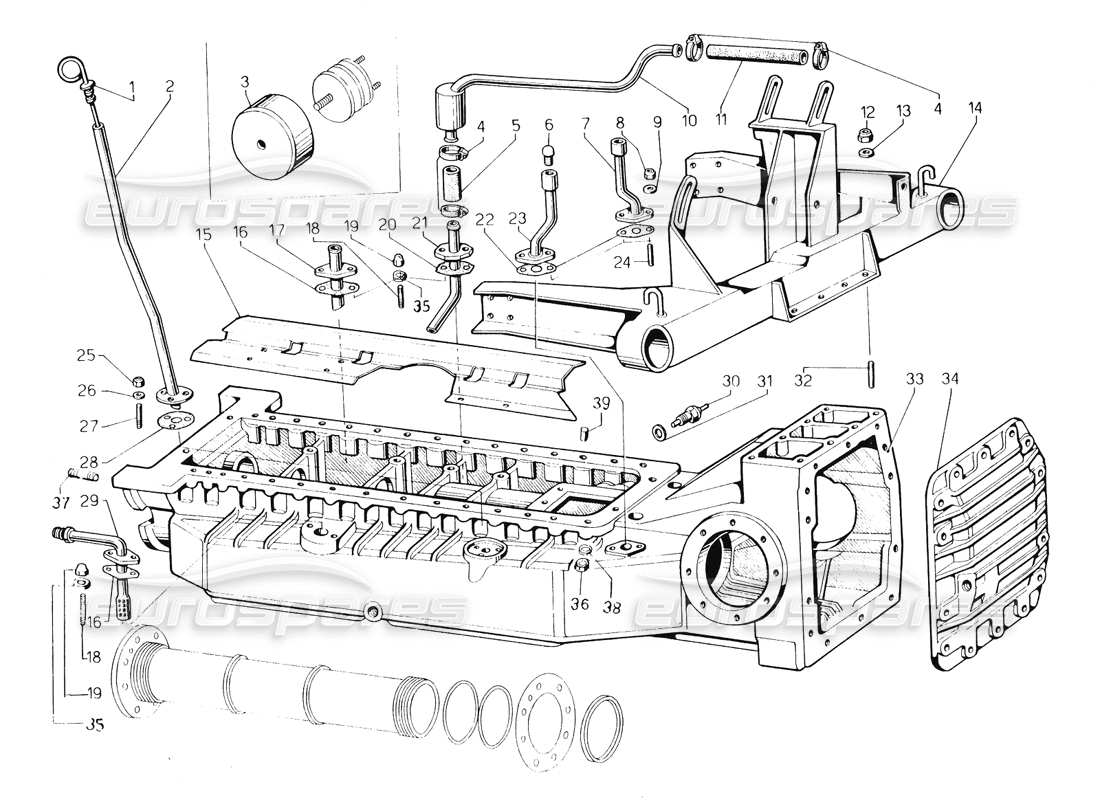

Lamborghini Countach 5000 QVi (1989) Sump Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
        #
        Numéro d'article
        Description
        Clé
        Prix
        # 001
        MPN: 001811229
        NIVEAU D'IMPRESSION
        Asta livello olio compl./C
        depuis £367,90
        depuis £367,90
        ENSEMBLE DE JAUGE D'HUILE Genuine Lamborghini – Nouveau (commander)
        # 002
        MPN: 001822168
        TUBE
        Assieme tubo x aste livello olio
        depuis £61,78
        depuis £61,78
        ENSEMBLE DE TUYAU DE JAUGE D'HUILE Genuine Lamborghini – Nouveau (commander)
        # 003
        MPN: 001821049
        PROTECTION
        Protection x supp. moteur des. péché.
        depuis £27,98
        depuis £27,98
        PROTECTION SUPPORT MOTEUR DROIT Genuine Lamborghini – Nouveau (commander)
        # 004
        MPN: 008830206
        ANNEAU DE SERRAGE
        Fasc. royale 00/12 18/30
        depuis £12,76
        depuis £12,76
        SERRER Genuine Lamborghini – Nouveau en stock
        # 005
        MPN: 001519453
        TUBE
        Manic, da sfiato olio al tubo sc. huile
        depuis £49,35
        depuis £49,35
        MANCHON DE RENIFLARD D'HUILE SUR TUYAU Genuine Lamborghini – Nouveau (commander)
        # 006
        MPN: 002302182
        TUYAU
        Sfiato olio différentielle rif. 600.40.613
        depuis £146,28
        depuis £146,28
        TUYAU DE RENIFLARD D'HUILE DIFFÉRENTIEL Genuine Lamborghini – Nouveau (commander)
        # 007
        MPN: 001811041
        TUYAU DE RESPIRATION
        Tubo sfiato olio diff. d./C
        depuis £665,27
        depuis £665,27
        RENIFLARD D'HUILE DIFFÉRENTIEL DROIT Genuine Lamborghini – Nouveau (commander)
        # 008
        MPN: 008200604
        NOIX
        Dado M6 UNI 5588-65/8G
        Remplacement
        Remplacement
        Genuine Lamborghini (n'est plus disponible à la commande)
        # 009
        MPN: 008410606
        Rondelle
        Rondella fis/sfiato olio diffèrent, des./sin.
        depuis £1,65
        depuis £1,65
        Rondelle 7X3.5X18 UNI 5961-67 Genuine Lamborghini – Nouveau (commander)
        # 010
        MPN: 001519607
        SYNDICAT
        Compl. tubo coll. sfiato olio alia coppa
        depuis £111,05
        depuis £111,05
        ENSEMBLE DE TUYAU DE RACCORDEMENT DE RENIFLARD D'HUILE Genuine Lamborghini – Nouveau (commander)
        # 011
        MPN: 001519639
        RACCORD DE TUYAU
        Manic, da tubo scar, olio al tubo int.
        depuis £85,54
        depuis £85,54
        MANCHON DE TUYAU DE VIDANGE D'HUILE Genuine Lamborghini – Nouveau (commander)
        # 012
        MPN: N0111849
        NOIX
        DADO N/70/108M
        depuis £0,95
        depuis £0,95
        Cette pièce remplace le numéro de pièce 008200809
        ÉCROU DE SERRAGE À TÊTE HEXAGONALE Genuine Lamborghini – Nouveau en stock
        ÉCROU HEXAGONAL Genuine Pièce Bentley - Neuve (commander)
        # 013
        MPN: N90179103
        Rondelle
        Rond. 8,4 UNI1734 8G
        depuis £1,03
        depuis £1,03
        Cette pièce remplace le numéro de pièce 008400801
        Rondelle Genuine Lamborghini – Nouveau en stock
        # 014
        MPN: 001821069
        Cadre
        Supporto motore al telaio lato post.
        Lamborghini PARTIE 001821069 Genuine Lamborghini – Nouveau (commander)
        # 015
        MPN: 001822834
        BOUCLIER
        Paratia x coppa olio
        depuis £46,59
        depuis £46,59
        CLOISON DE CARTER D'HUILE Genuine Lamborghini – Nouveau (commander)
        # 016
        MPN: 001820626
        joint
        Guar. tra sotto basam. e pesc. demande. e rit.o
        depuis £8,59
        depuis £8,59
        CARTER MOTEUR INFÉRIEUR ET JOINT D'AMORCEMENT Genuine Lamborghini – Nouveau (commander)
        # 017
        MPN: 001820624
        TUYAU D'HUILE
        Compl. tubo rit. olio dal radial, une coppa
        depuis £16,28
        depuis £16,28
        TUYAU DE RETOUR D'HUILE DU RADIATEUR Genuine Lamborghini – Nouveau (commander)
        # 018
        MPN: 008300623
        BOULON
        Pharisien. M6x16UNI5917 8G
        depuis £10,75
        depuis £10,75
        GOUJON M6X18 UNI 5917 8G ZD Genuine Lamborghini – Nouveau (commander)
        # 019
        MPN: 008200606
        NOIX
        Remplacement
        Remplacement
        Genuine Lamborghini (n'est plus disponible à la commande)
        # 020
        MPN: 001513945
        joint
        Garantie x tubo olio
        depuis £6,10
        depuis £6,10
        JOINT DE TUYAU D'HUILE Genuine Lamborghini – Nouveau (commander)
        # 021
        MPN: 001513929
        TUYAU
        Tubo scarico olio en coppa
        depuis £897,17
        depuis £897,17
        TUYAU DE VIDANGE D'HUILE DANS LE CARTER Genuine Lamborghini – Nouveau (commander)
        # 022
        MPN: 001810045
        DIFFÉRENT GAZ
        Guam. souff. différence./C
        depuis £3,35
        depuis £3,35
        JOINT DIFFÉRENTIEL Genuine Lamborghini – Nouveau en stock
        # 023
        MPN: 001811040
        TUYAU DE RESPIRATION
        Tubo sfiato olio diff. s./C
        depuis £22,63
        depuis £22,63
        RENIFLARD D'HUILE DIFFÉRENTIEL GAUCHE Genuine Lamborghini – Nouveau (commander)
        # 024
        MPN: 008300610
        BOULON
        Pharisien. 6x1x16 8G
        depuis £15,81
        depuis £15,81
        GOUJON 6X1X16 8G UNI5911 Z. Genuine Lamborghini – Nouveau (commander)
        # 025
        MPN: 008200606
        NOIX
        Remplacement
        Remplacement
        Genuine Lamborghini (n'est plus disponible à la commande)
        # 026
        MPN: 008400606
        Rondelle
        Rond. 6,4 UNI1734
        Remplacement
        Remplacement
        Genuine Lamborghini (n'est plus disponible à la commande)
        # 027
        MPN: 008300610
        BOULON
        Pharisien. 6x1x16 8G
        depuis £15,81
        depuis £15,81
        GOUJON 6X1X16 8G UNI5911 Z. Genuine Lamborghini – Nouveau (commander)
        # 028
        MPN: 001803094
        JOINT DE TUYAU
        Guam, tubo livello olio
        depuis £4,65
        depuis £4,65
        JOINT DE TUYAU DE JAUGE D'HUILE Genuine Lamborghini – Nouveau en stock
        # 029
        MPN: 001822503
        RAMASSAGE DE PUISARD
        Assieme pescante sulla coppa x circ. huile
        RAMASSAGE DE PUISARD Genuine Lamborghini – Nouveau (commander)
        # 030
        MPN: 001801333
        ENVOI TERMES
        Thermocop. température, huile et eau 082405.02
        depuis £129,57
        depuis £129,57
        TEMPÉRATURE HUILE ET LIQUIDE DE REFROIDISSEMENT THER MOCOUPLE Genuine Lamborghini – Nouveau (commander)
        # 031
        MPN: 008401610
        Rondelle
        RONDELLE
        depuis £6,45
        depuis £6,45
        RONDELLE EN Rondelle RECUIT 16X22X0 .5 Genuine Lamborghini – Nouveau en stock
        # 032
        MPN: 008300844
        BOULON
        Pharisien. M8x15 8G
        depuis £1,26
        depuis £1,26
        GOUJON M8X15 UNI 5914 8G ZD Genuine Lamborghini – Nouveau en stock
        # 033
        MPN: 001822833
        POÊLE
        COPPA OLIO
        depuis £5 706,50
        depuis £5 706,50
        CARTER D'HUILE Genuine Lamborghini – Nouveau (commander)
        # 034
        MPN: 002308058
        COUVERTURE
        Coperchio scatola diff./C
        depuis £328,58
        depuis £328,58
        COUVERCLE DE BOÎTE DE DIFFÉRENTIEL Genuine Lamborghini – Nouveau (commander)
        # 035
        MPN: 008400620
        Rondelle
        Rondella fiss. lève-toi, serrat. moteur cofano
        Remplacement
        Remplacement
        Genuine Lamborghini (n'est plus disponible à la commande)
        # 036
        MPN: 008200806
        NOIX
        Dado M8 UNI 5588-65/8G
        Remplacement
        Remplacement
        Genuine Lamborghini (n'est plus disponible à la commande)
        # 037
        MPN: 008300815
        GOUJON
        depuis £10,75
        depuis £10,75
        GARÇON SPÉCIAL M8X33 Genuine Lamborghini – Nouveau (commander)
        # 038
        MPN: WHT001514
        Rondelle DE BLOCAGE
        Ros. EL. 8,4x17x0,8
        depuis £15,40
        depuis £15,40
        Cette pièce remplace le numéro de pièce 008410805
        RONDELLE Rondelle Genuine Lamborghini – Nouveau en stock
        # 039
        MPN: 008850809
        GOUJON
        Grano D. 8x17
        depuis £11,80
        depuis £11,80
        PIN DE RÉFÉRENCE 8X17 C40 Genuine Lamborghini – Nouveau (commander)
