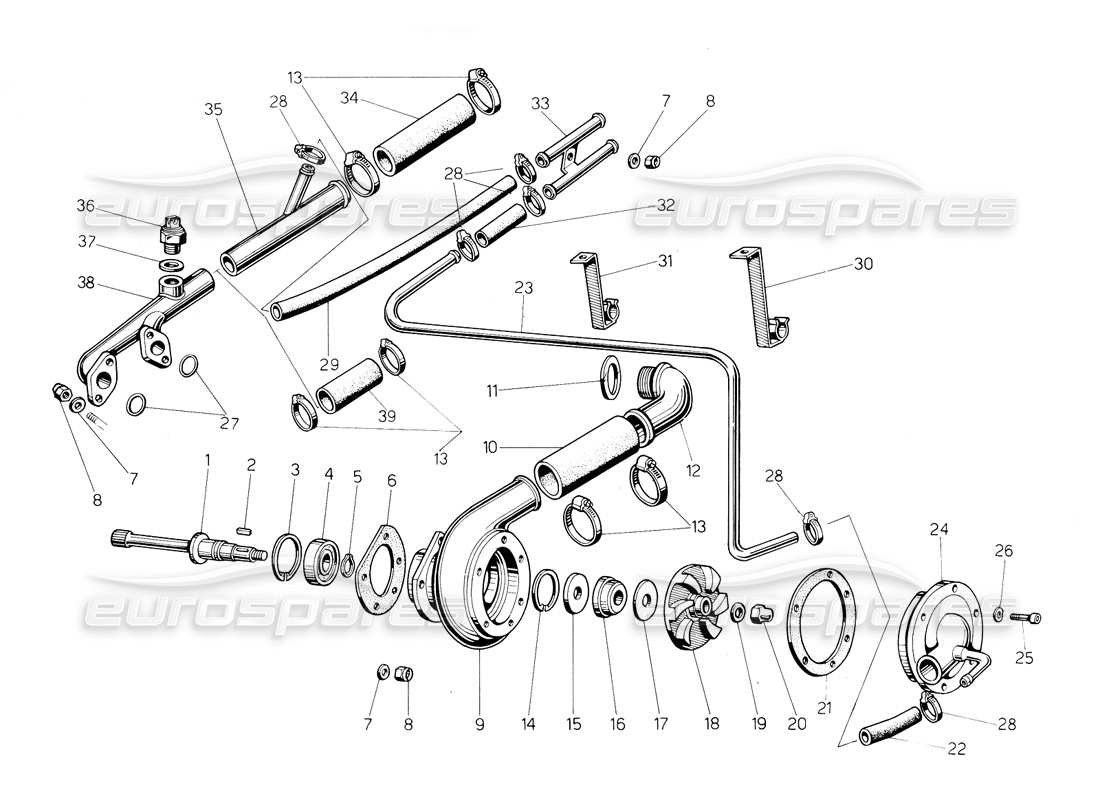

008 - Pompe à eau et système
Lamborghini Countach 5000 S (1984) Water Pump and System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
001700395
ARBRE DE POMPE
Alberino com. pompe à eau
depuis
£226,55
depuis
£226,55
#
002
MPN:
008860401
Clé
Linguette 4x4x12
depuis
£17,77
depuis
£17,77
#
003
MPN:
008574301
LA BAGUE DE VERROUILLAGE
Seeger 40 Je
depuis
£1,70
depuis
£1,70
#
004
MPN:
008501705

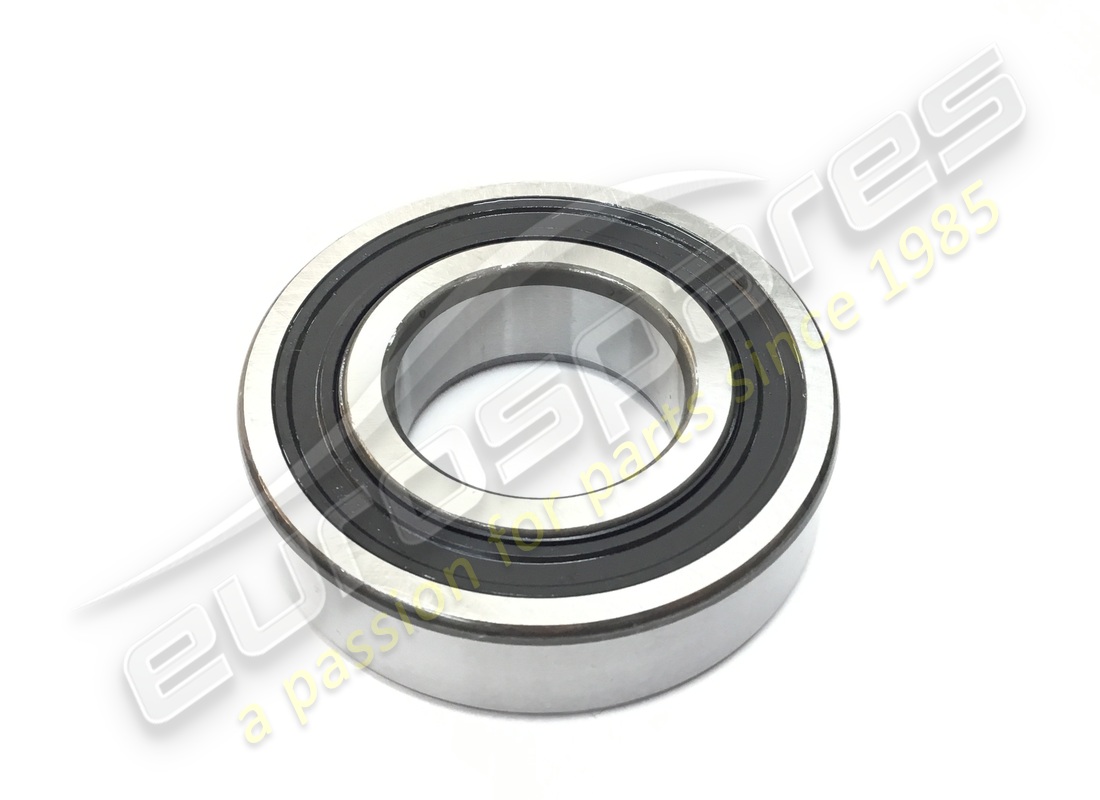

ROULEMENT À BILLES
Cusc. 6203-2RS EXALN1 7
depuis
£26,56
depuis
£26,56
#
005
MPN:
008581501
LA BAGUE DE VERROUILLAGE
Voyant 1 7 E
depuis
£0,54
depuis
£0,54
#
006
MPN:
001700391
joint
Guam, pompe aquatique
depuis
£7,38
depuis
£7,38
#
007
MPN:
008400606
Rondelle
Rond. 6,4 UNI1734
Remplacement
Remplacement
#
008
MPN:
008200606
NOIX
DadoJl/70/106M
Remplacement
Remplacement
#
009
MPN:
001713339
UNITÉ DE POMPE
Corps pompe eau 1C
depuis
£1 763,87
depuis
£1 763,87
#
010
MPN:
001701983
RACCORD DE TUYAU
Manicotto pompa aquatique
depuis
£38,78
depuis
£38,78
#
011
MPN:
001701783
joint
Rond. 32x380,5-1-1,5
depuis
£6,02
depuis
£6,02
#
012
MPN:
001704506
TUYAU
Entrée du tube. eau
depuis
£732,35
depuis
£732,35
#
013
MPN:
008835004
ANNEAU DE SERRAGE
Fasc. royale A/1232/52
depuis
£6,14
depuis
£6,14
Cette pièce remplace le numéro de pièce 008830201
#
014
MPN:
07M109381
LA BAGUE DE VERROUILLAGE
Seeger 35 Je
depuis
£1,16
depuis
£1,16
Cette pièce remplace le numéro de pièce 008573501
- et 1 plus. Cliquez pour voir les détails
#
015
MPN:
001712753
Rondelle
Rond. ras. pompe aquatique /E
depuis
£119,32
depuis
£119,32
Cette pièce remplace le numéro de pièce 001700369
- et 1 plus. Cliquez pour voir les détails
#
016
MPN:
008611703
JOINT DE POMPE À EAU
depuis
£225,00
depuis
£225,00
#
017
MPN:
001712752
Rondelle
Rond. spallam. tenuta acqua/E
depuis
£20,75
depuis
£20,75
Cette pièce remplace le numéro de pièce 001700397
#
018
MPN:
001712750
ROTOR
Girante pompe eau 1C
depuis
£219,62
depuis
£219,62
Cette pièce remplace le numéro de pièce 001709854
#
019
MPN:
WHT000768
Rondelle DE BLOCAGE
depuis
£1,31
depuis
£1,31
Cette pièce remplace le numéro de pièce 008410806
- et 1 plus. Cliquez pour voir les détails
#
020
MPN:
008261005
NOIX
Dado M10 UNI 5721 -65/ott
#
021
MPN:
001704578
joint
depuis
£11,46
depuis
£11,46
#
022
MPN:
001711387
TUBE
Tubo pompa/uscita teste/C
depuis
£14,55
depuis
£14,55
#
023
MPN:
001719372
TUBE
Tubo fr le teste pom. eau x riscaldat.
depuis
£12,24
depuis
£12,24
#
024
MPN:
001721992
COUVERTURE
Coperchio pompe aquatique /C
depuis
£3 285,64
depuis
£3 285,64
#
025
MPN:
008100625
BOULON
Taureau. M6x16UNI5739/8G
depuis
£83,46
depuis
£83,46
#
026
MPN:
WHT001197
Rondelle DE BLOCAGE
Ros. EL. 6,4x12x0,5
Remplacement
Remplacement
#
027
MPN:
008602303
BAGUE D'ÉTANCHÉITÉ
Anello OU 132
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce GN-01236
#
028
MPN:
008830206
ANNEAU DE SERRAGE
Fasc. royale 00/12 18/30
depuis
£12,56
depuis
£12,56
#
029
MPN:
001711393
TUYAU DE REFROIDISSEMENT
Course de Tubo, teste/giunto /C
depuis
£18,37
depuis
£18,37
#
030
MPN:
001711800
SOUTIEN
Supplément. fourmi. tube d'eau 1C
depuis
£130,57
depuis
£130,57
#
031
MPN:
001711833
SUPPORT DU TUYAU
Supplément. poste, tubo acqua 1C
#
032
MPN:
001711388
TUYAU DE REFROIDISSEMENT
Tubo giunto/usc. /test 1C
depuis
£24,21
depuis
£24,21
#
033
MPN:
001726817
JOINT DE TUYAU
Giunto Tubi riscald./C
depuis
£140,55
depuis
£140,55
#
034
MPN:
001719369
RACCORD DE TUYAU
Manicotto uscita valvola termostatica
depuis
£17,52
depuis
£17,52
#
035
MPN:
001719926
SYNDICAT
Compl. coll. course, uscita acqua teste
depuis
£32,61
depuis
£32,61
#
036
MPN:
001801333
ENVOI TERMES
Thermocop. température, huile
depuis
£126,99
depuis
£126,99
#
037
MPN:
008401610
Rondelle
Rond. 22x15,5x0,5 cadre
depuis
£6,32
depuis
£6,32
#
038
MPN:
001719465
SYNDICAT
Raccordo uscita H20 dalle teste
depuis
£1 223,48
depuis
£1 223,48
#
039
MPN:
001719264
RACCORD DE TUYAU
Maniaque, bon sang 35x43
depuis
£6,91
depuis
£6,91
