lamborghini countach lp400 pompe à huile et système schéma des pièces

006 - Pompe à huile et système

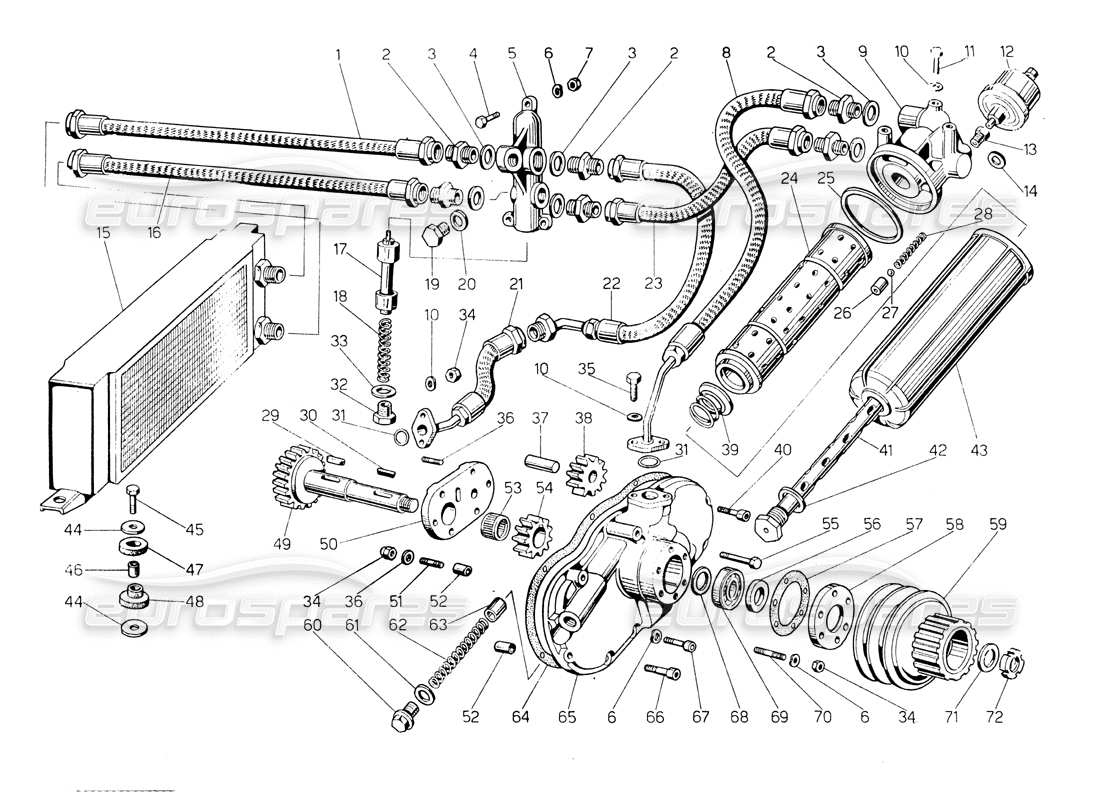

Lamborghini Countach LP400 Oil pump and system Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
                                                                                                                                                #
                                                                                                                                                Numéro d'article
                                                                                                                                                Description
                                                                                                                                                Prix
                                                                                                                                                # 001
                                                                                                                                                MPN: 001511334
                                                                                                                                                TUBO USCITA DAL RADIATORE AL TERMOSTATO
                                                                                                                                                depuis £692,11
                                                                                                                                                depuis £692,11
                                                                                                                                                # 002
                                                                                                                                                MPN: 001510474
                                                                                                                                                SYNDICAT
                                                                                                                                                depuis £79,76
                                                                                                                                                depuis £79,76
                                                                                                                                                # 003
                                                                                                                                                MPN: 008402604
                                                                                                                                                Rondelle
                                                                                                                                                depuis £2,41
                                                                                                                                                depuis £2,41
                                                                                                                                                # 004
                                                                                                                                                MPN: 008100632
                                                                                                                                                BOULON
                                                                                                                                                depuis £1,70
                                                                                                                                                depuis £1,70
                                                                                                                                                # 005
                                                                                                                                                MPN: 001510095
                                                                                                                                                CONTENITORE PAR TERMOSTATO
                                                                                                                                                depuis £203,17
                                                                                                                                                depuis £203,17
                                                                                                                                                # 006
                                                                                                                                                MPN: 008410602
                                                                                                                                                Rondelle
                                                                                                                                                depuis £27,26
                                                                                                                                                depuis £27,26
                                                                                                                                                # 007
                                                                                                                                                MPN: 008200606
                                                                                                                                                NOIX
                                                                                                                                                Remplacement
                                                                                                                                                Remplacement
                                                                                                                                                # 008
                                                                                                                                                MPN: 001511329
                                                                                                                                                TUBO DALLA POMPA AL FILTRO
                                                                                                                                                depuis £1 390,08
                                                                                                                                                depuis £1 390,08
                                                                                                                                                # 009
                                                                                                                                                MPN: 001508118
                                                                                                                                                FILTRO SUPPORTEUR
                                                                                                                                                # 010
                                                                                                                                                MPN: 008410603
                                                                                                                                                Rondelle
                                                                                                                                                Remplacement
                                                                                                                                                Remplacement
                                                                                                                                                # 011
                                                                                                                                                MPN: 008100625
                                                                                                                                                BOULON
                                                                                                                                                depuis £86,76
                                                                                                                                                depuis £86,76
                                                                                                                                                # 012
                                                                                                                                                MPN: 001510340
                                                                                                                                                TRASMETTIORE PRESSIONE
                                                                                                                                                depuis £165,13
                                                                                                                                                depuis £165,13
                                                                                                                                                # 013
                                                                                                                                                MPN: 001510341
                                                                                                                                                RIDUZIONE PER TRASMETTITORE PRESSIONE
                                                                                                                                                depuis £28,97
                                                                                                                                                depuis £28,97
                                                                                                                                                # 014
                                                                                                                                                MPN: 008401408
                                                                                                                                                Rondelle
                                                                                                                                                depuis £1,29
                                                                                                                                                depuis £1,29
                                                                                                                                                # 015
                                                                                                                                                MPN: 001510282
                                                                                                                                                RADIATEUR D'HUILE
                                                                                                                                                depuis £1 716,50
                                                                                                                                                depuis £1 716,50
                                                                                                                                                # 016
                                                                                                                                                MPN: 001511333
                                                                                                                                                TUBO ENT ATA DAL TERMOSTATO AL RADIATORE
                                                                                                                                                depuis £782,75
                                                                                                                                                depuis £782,75
                                                                                                                                                # 019
                                                                                                                                                MPN: 008932003
                                                                                                                                                PRISE
                                                                                                                                                depuis £11,95
                                                                                                                                                depuis £11,95
                                                                                                                                                # 020
                                                                                                                                                MPN: 008402007
                                                                                                                                                Rondelle
                                                                                                                                                depuis £0,54
                                                                                                                                                depuis £0,54
                                                                                                                                                # 021
                                                                                                                                                MPN: 001511332
                                                                                                                                                TUBO POUR CIRCUIT DAL BASAMENTO
                                                                                                                                                depuis £888,98
                                                                                                                                                depuis £888,98
                                                                                                                                                # 022
                                                                                                                                                MPN: 001511332
                                                                                                                                                TUBO DAL TERMOSTATO AL TUBO SUL BASAMENTO
                                                                                                                                                depuis £888,98
                                                                                                                                                depuis £888,98
                                                                                                                                                # 023
                                                                                                                                                MPN: 001511330
                                                                                                                                                TUBO DAL FILTRO AL TERMOSTAT
                                                                                                                                                depuis £608,24
                                                                                                                                                depuis £608,24
                                                                                                                                                # 024
                                                                                                                                                MPN: 001501188
                                                                                                                                                FILTRE À L'HUILE
                                                                                                                                                Joint requis = 001501128
                                                                                                                                                depuis £27,65
                                                                                                                                                depuis £27,65
                                                                                                                                                # 025
                                                                                                                                                MPN: 001501128
                                                                                                                                                joint
                                                                                                                                                depuis £12,67
                                                                                                                                                depuis £12,67
                                                                                                                                                # 026
                                                                                                                                                MPN: 001501139
                                                                                                                                                SEDE VALVOLA DI SICUREZZA
                                                                                                                                                # 027
                                                                                                                                                MPN: 003311101
                                                                                                                                                SFÉRA
                                                                                                                                                # 028
                                                                                                                                                MPN: 001501190
                                                                                                                                                PRINTEMPS
                                                                                                                                                depuis £5,94
                                                                                                                                                depuis £5,94
                                                                                                                                                # 029
                                                                                                                                                MPN: 008860602
                                                                                                                                                Clé
                                                                                                                                                depuis £27,06
                                                                                                                                                depuis £27,06
                                                                                                                                                Cette pièce remplace le numéro de pièce 008860604
                                                                                                                                                # 030
                                                                                                                                                MPN: 008860602
                                                                                                                                                Clé
                                                                                                                                                depuis £27,06
                                                                                                                                                depuis £27,06
                                                                                                                                                Cette pièce remplace le numéro de pièce 008860604
                                                                                                                                                # 031
                                                                                                                                                MPN: 008302302
                                                                                                                                                BAGUE D'ÉTANCHÉITÉ
                                                                                                                                                # 032
                                                                                                                                                MPN: 001510006
                                                                                                                                                TAPPO POUR CONTENITORE TERMOSTATO
                                                                                                                                                # 033
                                                                                                                                                MPN: 008403201
                                                                                                                                                Rondelle
                                                                                                                                                depuis £67,53
                                                                                                                                                depuis £67,53
                                                                                                                                                # 034
                                                                                                                                                MPN: 008200604
                                                                                                                                                NOIX
                                                                                                                                                Remplacement
                                                                                                                                                Remplacement
                                                                                                                                                # 035
                                                                                                                                                MPN: 008100601
                                                                                                                                                BOULON
                                                                                                                                                Remplacement
                                                                                                                                                Remplacement
                                                                                                                                                # 036
                                                                                                                                                MPN: 008800623
                                                                                                                                                GOUJON FILETÉ
                                                                                                                                                # 037
                                                                                                                                                MPN: 001509938
                                                                                                                                                PIVOT
                                                                                                                                                depuis £28,00
                                                                                                                                                depuis £28,00
                                                                                                                                                # 038
                                                                                                                                                MPN: 001504499
                                                                                                                                                ENGRENAGES ENTRAÎNÉS
                                                                                                                                                depuis £1 847,77
                                                                                                                                                depuis £1 847,77
                                                                                                                                                # 039
                                                                                                                                                MPN: 001507462
                                                                                                                                                FONDELLO
                                                                                                                                                # 040
                                                                                                                                                MPN: 008700608
                                                                                                                                                VIS
                                                                                                                                                depuis £0,54
                                                                                                                                                depuis £0,54
                                                                                                                                                # 041
                                                                                                                                                MPN: 001509935
                                                                                                                                                TUBO MANDATA OLIO
                                                                                                                                                depuis £121,25
                                                                                                                                                depuis £121,25
                                                                                                                                                # 042
                                                                                                                                                MPN: 008402401
                                                                                                                                                Rondelle
                                                                                                                                                depuis £9,46
                                                                                                                                                depuis £9,46
                                                                                                                                                # 043
                                                                                                                                                MPN: 001509493
                                                                                                                                                CORPO FILTRO OLIO
                                                                                                                                                depuis £394,95
                                                                                                                                                depuis £394,95
                                                                                                                                                # 044
                                                                                                                                                MPN: WHT001942
                                                                                                                                                RONDETLA
                                                                                                                                                depuis £2,13
                                                                                                                                                depuis £2,13
                                                                                                                                                # 045
                                                                                                                                                MPN: 008100831
                                                                                                                                                BOULON
                                                                                                                                                depuis £0,53
                                                                                                                                                depuis £0,53
                                                                                                                                                # 046
                                                                                                                                                MPN: 001701592
                                                                                                                                                DISTANCE POUR LES ANNEAU DE SUPPORT
                                                                                                                                                depuis £16,59
                                                                                                                                                depuis £16,59
                                                                                                                                                # 047
                                                                                                                                                MPN: WHT001189
                                                                                                                                                ANNEAU DE CAOUTCHOUC
                                                                                                                                                depuis £3,94
                                                                                                                                                depuis £3,94
                                                                                                                                                Cette pièce remplace le numéro de pièce 001707163
                                                                                                                                                # 048
                                                                                                                                                MPN: 001701495
                                                                                                                                                ANNEAU
                                                                                                                                                depuis £33,59
                                                                                                                                                depuis £33,59
                                                                                                                                                # 049
                                                                                                                                                MPN: 001509930
                                                                                                                                                ALBERO USCITA MOTO DAL MOTORE
                                                                                                                                                depuis £380,97
                                                                                                                                                depuis £380,97
                                                                                                                                                # 050
                                                                                                                                                MPN: 001509933
                                                                                                                                                COUVERTURE
                                                                                                                                                depuis £255,65
                                                                                                                                                depuis £255,65
                                                                                                                                                # 051
                                                                                                                                                MPN: 008300625
                                                                                                                                                GOUJON FILETÉ
                                                                                                                                                depuis £10,75
                                                                                                                                                depuis £10,75
                                                                                                                                                # 052
                                                                                                                                                MPN: 008850605
                                                                                                                                                GRANO DE REFERIMENTO
                                                                                                                                                # 053
                                                                                                                                                MPN: 008522401
                                                                                                                                                CUSCINETTO A RULLI
                                                                                                                                                depuis £24,26
                                                                                                                                                depuis £24,26
                                                                                                                                                # 054
                                                                                                                                                MPN: 001509932
                                                                                                                                                INGRANAGGIO CONDUTTORE POMPA OLIO .
                                                                                                                                                depuis £146,27
                                                                                                                                                depuis £146,27
                                                                                                                                                # 055
                                                                                                                                                MPN: 008100615
                                                                                                                                                BOULON
                                                                                                                                                depuis £3,78
                                                                                                                                                depuis £3,78
                                                                                                                                                # 056
                                                                                                                                                MPN: 008613002
                                                                                                                                                BAGUE D'ÉTANCHÉITÉ
                                                                                                                                                depuis £2,24
                                                                                                                                                depuis £2,24
                                                                                                                                                # 057
                                                                                                                                                MPN: 001509939
                                                                                                                                                JOINT OU JOINT
                                                                                                                                                depuis £16,21
                                                                                                                                                depuis £16,21
                                                                                                                                                # 058
                                                                                                                                                MPN: 001509490
                                                                                                                                                COPERCHIETTO PARAOLIO ET RITEGNO CUSCINETTO
                                                                                                                                                depuis £70,93
                                                                                                                                                depuis £70,93
                                                                                                                                                # 059
                                                                                                                                                MPN: 001509491
                                                                                                                                                PULEGGIA COMANDO ALTERNATORE E COMPR.
                                                                                                                                                depuis £705,47
                                                                                                                                                depuis £705,47
                                                                                                                                                # 060
                                                                                                                                                MPN: 001509934
                                                                                                                                                TAPPO POUR VALVE DE PRESSION
                                                                                                                                                depuis £198,68
                                                                                                                                                depuis £198,68
                                                                                                                                                # 061
                                                                                                                                                MPN: 008401804
                                                                                                                                                Rondelle
                                                                                                                                                depuis £3,25
                                                                                                                                                depuis £3,25
                                                                                                                                                # 062
                                                                                                                                                MPN: 001500927
                                                                                                                                                PRINTEMPS
                                                                                                                                                depuis £8,68
                                                                                                                                                depuis £8,68
                                                                                                                                                # 063
                                                                                                                                                MPN: 001500914
                                                                                                                                                PISTONCINO
                                                                                                                                                depuis £50,63
                                                                                                                                                depuis £50,63
                                                                                                                                                # 064
                                                                                                                                                MPN: 001500898
                                                                                                                                                joint
                                                                                                                                                depuis £18,05
                                                                                                                                                depuis £18,05
                                                                                                                                                Cette pièce remplace le numéro de pièce 001800898
                                                                                                                                                # 065
                                                                                                                                                MPN: 001508067
                                                                                                                                                CORPO' POMPA OLIO
                                                                                                                                                depuis £1 052,83
                                                                                                                                                depuis £1 052,83
                                                                                                                                                # 066
                                                                                                                                                MPN: 008700612
                                                                                                                                                VIS
                                                                                                                                                Remplacement
                                                                                                                                                Remplacement
                                                                                                                                                # 067
                                                                                                                                                MPN: 008700624
                                                                                                                                                VIS
                                                                                                                                                depuis £0,54
                                                                                                                                                depuis £0,54
                                                                                                                                                # 068
                                                                                                                                                MPN: 008402003
                                                                                                                                                Rondelle
                                                                                                                                                depuis £8,59
                                                                                                                                                depuis £8,59
                                                                                                                                                # 069
                                                                                                                                                MPN: 008502001
                                                                                                                                                PALIER
                                                                                                                                                depuis £23,84
                                                                                                                                                depuis £23,84
                                                                                                                                                # 070
                                                                                                                                                MPN: 008300627
                                                                                                                                                GOUJON FILETÉ
                                                                                                                                                depuis £8,34
                                                                                                                                                depuis £8,34
                                                                                                                                                # 071
                                                                                                                                                MPN: 008401801
                                                                                                                                                Rondelle
                                                                                                                                                depuis £14,68
                                                                                                                                                depuis £14,68
                                                                                                                                                # 072
                                                                                                                                                MPN: 008251801
                                                                                                                                                GHIÉRA
                                                                                                                                                depuis £23,10
                                                                                                                                                depuis £23,10
