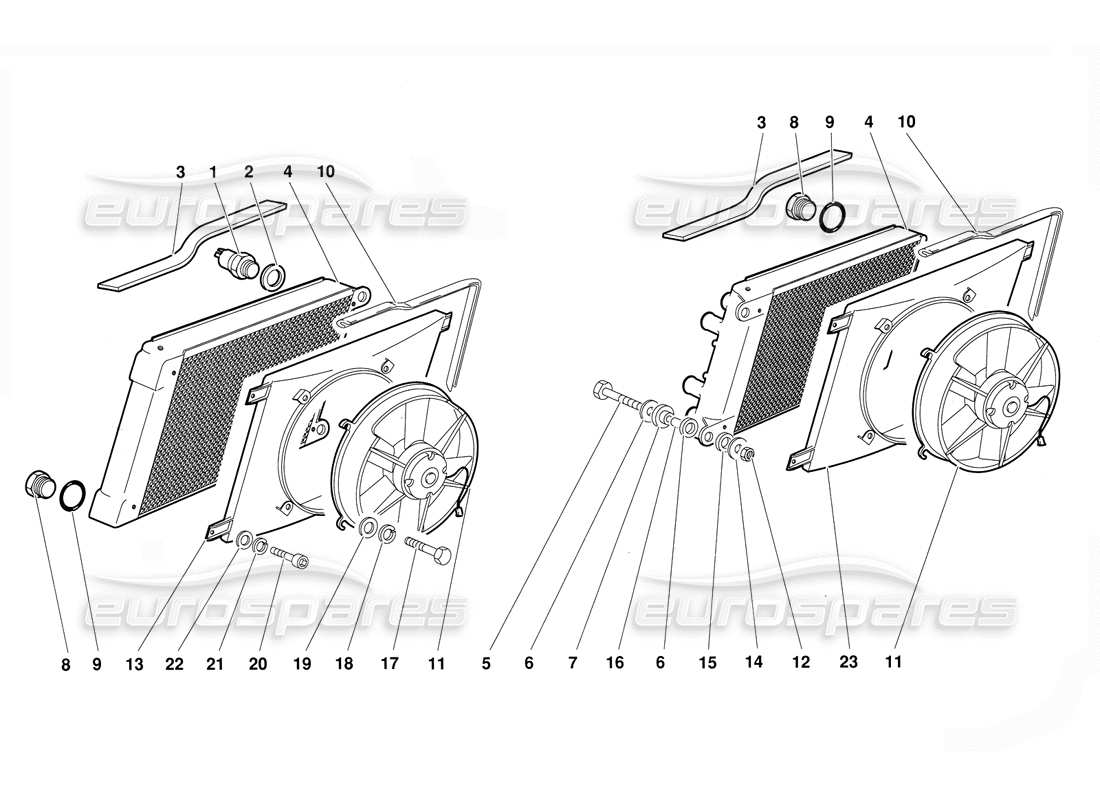

17.03.00 - Radiateur et Electro-Ventilateurs
Lamborghini Diablo (1991) Radiator and Electro-Fans Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 001724565/B
ÉMETTEUR DE TEMPÉRATURE
(Trois bornes)
depuis £182,61
depuis £182,61
# 002
MPN: 008402202
Rondelle
RONDELLE
depuis £2,75
depuis £2,75
# 003
MPN: 001731451
joint
GARANTIE SP 15 MM
depuis £9,46
depuis £9,46
# 003
MPN: 001731452
joint
GARANTIE SP 5 MM
depuis £6,25
depuis £6,25
# 004
MPN: 001731654
radiateur
RADIATEUR
depuis £2 592,07
depuis £2 592,07
# 005
MPN: 008100813
VIS
VITE
depuis £0,70
depuis £0,70
# 006
MPN: WHT001942
Rondelle
RONDELLE
depuis £2,07
depuis £2,07
# 007
MPN: 001701495
DOUILLE EN CAOUTCHOUC
BOCCOLA GOMME
depuis £33,62
depuis £33,62
# 008
MPN: 008932202
PRISE
TAPPO
depuis £50,72
depuis £50,72
# 009
MPN: 008602002
JOINT
ANELLOTENUTA
depuis £14,58
depuis £14,58
# 010
MPN: 410121539
Météo en caoutchouc
PROFILATO GOMMA
depuis £35,78
depuis £35,78
# 011
MPN: 001731549
ÉLECTROVENTILATEUR
ÉLECTROVENTILATEUR
depuis £295,00
depuis £295,00
# 012
MPN: 008200809
NOIX
DADO
Remplacement
Remplacement
# 013
MPN: 410121333
CONVOYEUR GAUCHE
CONVOGLIATORE SINISTRO
Remplacement
Remplacement
# 014
MPN: 008400821
Rondelle
RONDELLE
depuis £0,53
depuis £0,53
# 015
MPN: WHT001189
ANNEAU DE CAOUTCHOUC
depuis £3,94
depuis £3,94
Cette pièce remplace le numéro de pièce 001707163
# 016
MPN: 001701592
GOUJON
GRANDIOSE
depuis £16,59
depuis £16,59
# 017
MPN: 008100502
VIS
VITE
depuis £0,51
depuis £0,51
# 018
MPN: 008410502
Rondelle
RONDELLE
Remplacement
Remplacement
# 019
MPN: WHT003040
Rondelle
RONDELLE
depuis £4,70
depuis £4,70
# 020
MPN: 008700614
VIS
VITE
Remplacement
Remplacement
# 021
MPN: 008410611
Rondelle
RONDELLE
depuis £0,51
depuis £0,51
# 022
MPN: WHT002961
Rondelle
RONDELLE
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 008400607
# 023
MPN: 410121334A
CONVOYEUR DROIT
CONVOGLATEUR DX
depuis £543,41
depuis £543,41
