Eurospares-part-diagram-52.01.00.webp)

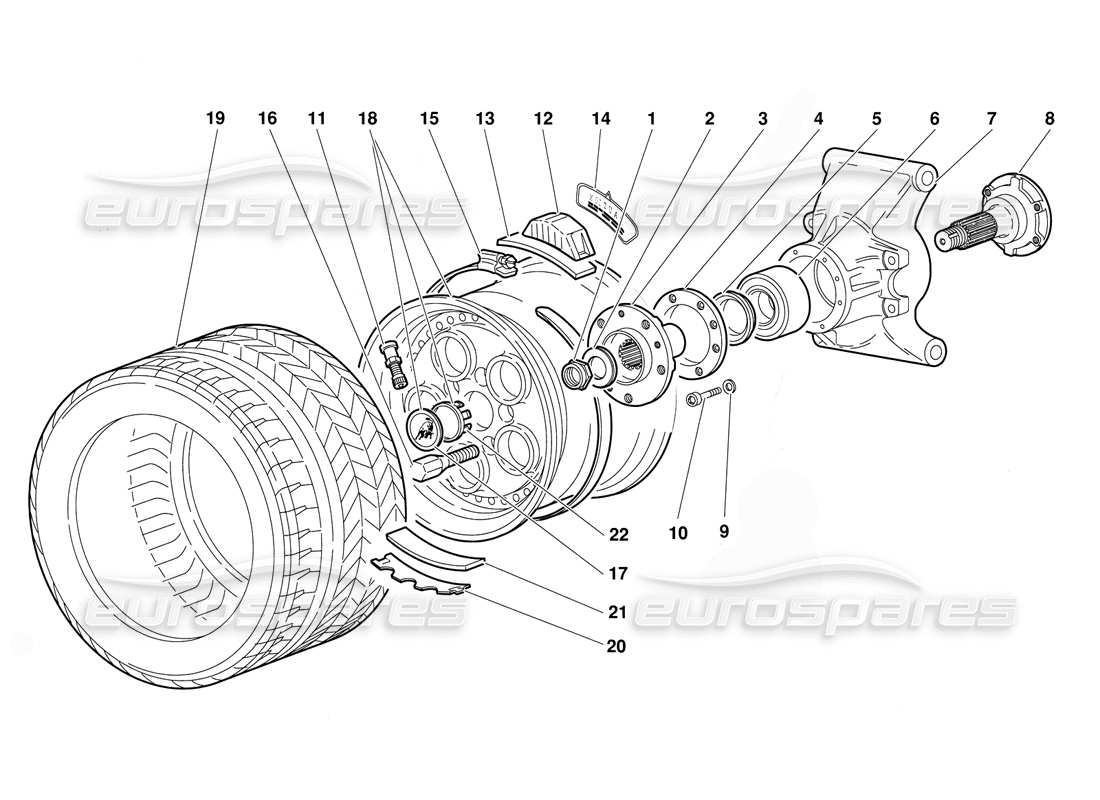

52.01.00 - Roue arrière et porte-moyeu
Lamborghini Diablo (1991) Rear Wheel and Hub Carrier Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 005231418
NOIX
DADO
depuis £565,48
depuis £565,48
# 002
MPN: 008403103
Rondelle
RONDELLE
depuis £7,55
depuis £7,55
# 003
MPN: 005225918
MOYEU
MOZZO PORTARUOTA
# 004
MPN: 005231740
BRIDE
FLANGIE
depuis £252,06
depuis £252,06
# 005
MPN: 005225957
ESPACEUR
DISTANCE
depuis £69,82
depuis £69,82
# 006
MPN: 008514501
PALIER
CUSCINETTO
depuis £72,72
depuis £72,72
# 007
MPN: 005232147
BOÎTIER DU MOYEU
PORTAMOZZO SINISTRA
depuis £4 720,96
depuis £4 720,96
# 007
MPN: 005232148
BOÎTIER DU MOYEU
PORTAMOZZO DESTRO
depuis £4 349,15
depuis £4 349,15
# 008
MPN: 005225917
BRIDE
FLANGIE
# 009
MPN: 008410603
Rondelle DE BLOCAGE
RONDELLE
Remplacement
Remplacement
# 010
MPN: 008100601
VIS
VITE
Remplacement
Remplacement
# 011
MPN: 005330906
SOUPAPE
VALVOLA
depuis £28,80
depuis £28,80

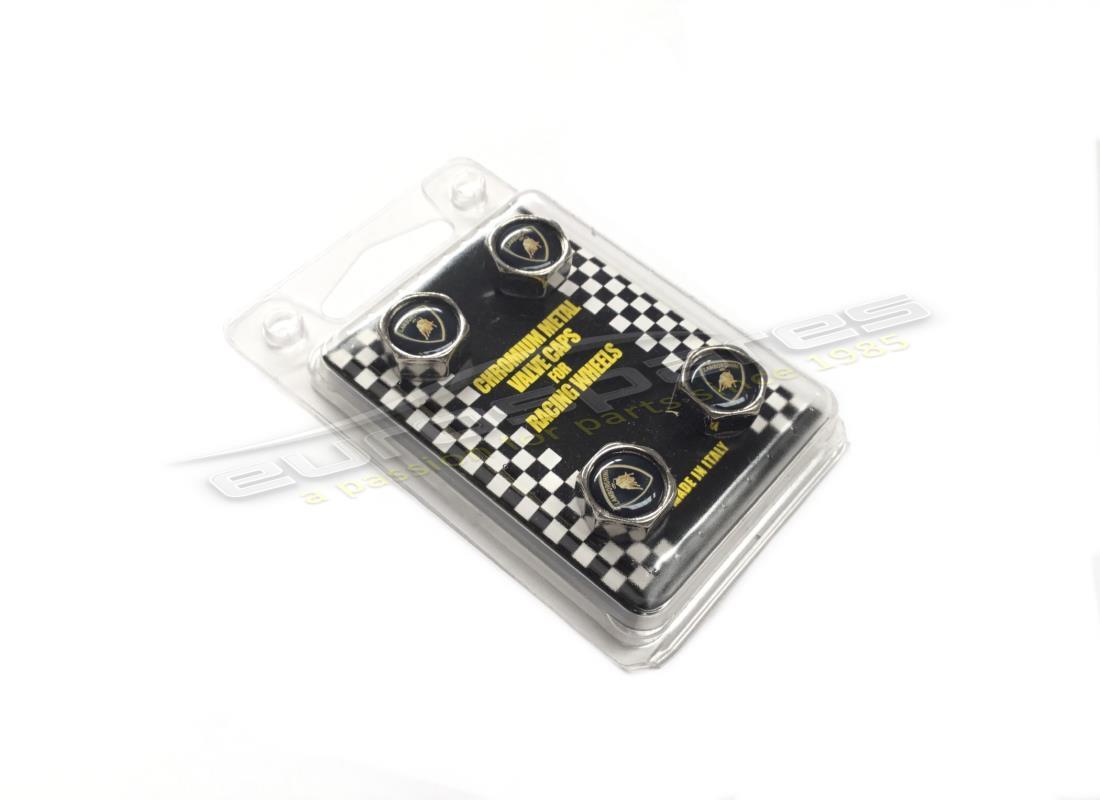

# 011
MPN: LVCAP01
CAPUCHON DE VALVE
Lamborghini KIT DE BOUCHON DE SOUPAPE
depuis £15,70
depuis £15,70
CAPUCHON DE VALVE Genuine Lamborghini – Nouveau (autre) en stock
Valable pour tous les modèles de Lamborgini
Valable pour tous les modèles de Lamborgini
# 012
MPN: 005131891
UNITÉ D'ENVOI
TRASMETTITORE PRESSIONE PNEU.
# 013
MPN: 005131894
joint
GARANTIE
depuis £1,82
depuis £1,82
# 014
MPN: 005132551
PLAQUE
TARGHETTA POSIZIONE TRASMET.
depuis £2,58
depuis £2,58
# 015
MPN: 005131893
SANGLE
FASCETTA
# 016
MPN: 005234416
GOUJON
depuis £49,70
depuis £49,70
# 017
MPN: 0052006282
ORNEMENT
FREGIO CON LOGO
depuis £68,49
depuis £68,49
# 018
MPN: 005227259
JANTE
CERCHIO RUOTA POSTERIORE
depuis £1 461,25
depuis £1 461,25
# 019
MPN: 005329987
PNEU
PN. PIRELLI ANTÉRIEUR 335/35 ZR17
# 019
MPN: 005332474
PNEU
POSTE PNEUMATIQUE. PONT
# 020
MPN: 005131892
POIDS D'ÉQUILIBRE
CONTRAPPESO PAR TRASMETTITORE
depuis £20,78
depuis £20,78
# 021
MPN: 005131895
joint
GARANTIE
depuis £2,16
depuis £2,16
# 022
MPN: 005229261
COUVERTURE
